Пневмораспределитель 5Р6-362-3 – это пятилинейный трехпозиционный аппарат с диаметром условного прохода 6 мм, предназначенный для изменения направления движения потоков сжатого воздуха в пневматических приводах. Модель оснащена ручным управлением, что обеспечивает надежное и непосредственное воздействие оператора на работу системы. Основная функция устройства – коммутация магистралей питания, управления и выхлопа в системах автоматики станков, прессового и железнодорожного оборудования.
Описание и сфера применения
Данный пневмораспределитель 5Р6-362-3 применяется в составе пневмосистем общего и специального назначения, где требуется надежное ручное переключение рабочих режимов. Он находит применение в качестве управляющего элемента в контурах железнодорожной автоматики, промышленных станках, механизмах с пневмоприводом, технологических линиях. Климатическое исполнение УХЛ4 позволяет эксплуатировать его в районах с умеренным и холодным климатом, размещая в вентилируемых помещениях.
Габаритные размеры и код ТН ВЭД
Модели серии отличаются компактными габаритами, удобными для монтажа в ограниченном пространстве. Вес аппаратов составляет от 0.49 до 0.56 кг в зависимости от конкретной модификации. Данное изделие классифицируется под кодом ТН ВЭД 8481 80 900 0 (прочие клапаны для трубопроводов, сосудов под давлением).
| Модель |
Масса, кг, не более |
Присоединение (питание/атмосфера) |
Климатическое исполнение |
| 5Р-6-361-3 |
0.56 |
К1/4" / К1/8" |
УХЛ4, О |
| 5Р-6-362-3 |
0.56 |
К1/4" / К1/8" |
УХЛ4, О |
| 5Р-6-366-3 |
0.49 |
К1/4" / К1/8" |
УХЛ4, О |
| 5Р-6-367-3 |
0.49 |
К1/4" / К1/8" |
УХЛ4, О |
Инженер новому пневмораспределителю: «Ну что, будешь у нас направление воздушных потоков менять?». Тот скромно отвечает: «Да, попробую. Главное, чтобы ручное управление не подвело – у операторов иногда руки золотые бывают».
Технические характеристики
Характеристики пневмораспределителя серии 5Р6-362-3 обеспечивают его стабильную работу в широком диапазоне условий. Аппарат рассчитан на непрерывную эксплуатацию с соблюдением заданных режимов давления и качества рабочей среды.
| Параметр |
Значение для моделей 5Р-6-361-3, 5Р-6-362-3, 5Р-6-366-3, 5Р-6-367-3 |
| Условный проход (Ду) |
6 мм |
| Тип присоединения |
Резьбовое, трубная присоединительная резьба в корпусе |
| Присоединение линии питания |
К1/4" |
| Присоединение атмосферных линий |
К1/8" |
| Номинальное рабочее давление |
1.0 МПа (10 бар) |
| Минимальное рабочее давление, не более |
0.1 МПа (1 бар) |
| Усилие переключения, не более |
2 кгс (20 Н) |
| Пропускная способность, Kv, м³/ч, не менее |
0.75 |
| Тип рабочей среды |
Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433, с распыленным маслом вязкостью 10–35 сСт |
| Диапазон рабочих температур |
от +1°C до +50°C |
Преимущества и особенности эксплуатации
Выбор пневмораспределителя 5Р6-362-3 обеспечивает ряд эксплуатационных преимуществ для технологических систем.
- Повышение надежности системы: Ручное управление обеспечивает прямое воздействие, минимизируя риск отказа из-за сложной электроники или сбоев питания.
- Снижение простоев: Простая и интуитивно понятная конструкция облегчает диагностику и обслуживание, сокращая время ремонта.
- Широкая совместимость: Стандартные присоединительные размеры (К1/4", К1/8") позволяют легко интегрировать данный пневмораспределитель в существующие типовые пневмосистемы.
- Стабильность работы: Рассчитан на постоянное рабочее давление до 1.0 МПа, что гарантирует бесперебойную коммутацию потоков в течение всего срока службы.
- Универсальность монтажа: Может монтироваться в любом пространственном положении, что упрощает компоновку оборудования.
Принцип работы в составе пневмосистемы
Пневмораспределитель 5/3 имеет пять линий (портов): питание (P), два рабочих (A и B) и два выхлопных (R и S). В трехпозиционной конструкции золотник может занимать левое, правое или нейтральное (среднее) положение. В модели 5Р6-362-3 в средней позиции обе полости потребителя (A и B) сообщаются с атмосферой через выхлопные порты, а линия питания P перекрыта. При ручном воздействии (перемещении рычага) золотник сдвигается, соединяя линию питания с одной из рабочих линий, а противоположную рабочую линию – с атмосферой, обеспечивая движение исполнительного механизма.
Температурный режим и ресурс работы
Данный пневмораспределитель рассчитан на эксплуатацию при температурах окружающей среды от +1°C до +50°C. Он предназначен для работы в условиях умеренных и холодных климатических зон (УХЛ). Ключевыми факторами, определяющими ресурс аппарата, являются качество подаваемого сжатого воздуха (степень очистки и содержание масла), соблюдение диапазона рабочих давлений и регулярность планового обслуживания. При соблюдении условий эксплуатации устройство демонстрирует высокую долговечность.
Области применения и типовое оборудование
Пневмораспределитель 5Р6-362-3 используется на производственных линиях, в ремонтных цехах и на транспортных объектах. Типичное оборудование для его применения включает:
- Прессовое оборудование и штамповочные автоматы.
- Станки с ЧПУ, оснащенные пневматическими зажимами и фиксаторами.
- Железнодорожная автоматика (стрелочные переводы, системы торможения).
- Строительная и специальная техника с пневмоприводами.
- Промышленные манипуляторы и роботизированные комплексы.
- Станции подготовки сжатого воздуха (в качестве управляющего элемента).
Состав типового ремкомплекта и часто заменяемые узлы
Для поддержания работоспособности пневмораспределителя рекомендуется иметь запас наиболее подверженных износу элементов.
| Наименование элемента |
Причина возможного износа |
| Уплотнительные манжеты и кольца (различных сечений) |
Постоянное трение, воздействие масел и примесей в воздухе, старение резины. |
| Возвратная пружина золотника |
Циклические нагрузки при переключении, усталость металла. |
| Золотник (запорно-регулирующий элемент) |
Абразивный износ при наличии загрязнений в рабочей среде. |
| Упорные втулки и направляющие |
Механический износ от движения золотника. |
| Шток или рычаг управления |
Механические повреждения при некорректной эксплуатации. |
Типичные ошибки при подборе пневмораспределителя
Неправильный выбор может привести к снижению производительности или преждевременному выходу устройства из строя.
- Пренебрежение типом рабочей среды: Использование на средах, не соответствующих требованиям (например, без смазки или с агрессивными газами).
- Игнорирование диапазона давлений: Подключение к системам с давлением выше 1.0 МПа или ниже 0.1 МПа.
- Неверный выбор типа управления: Установка ручного пневмораспределителя в труднодоступном месте, где требуется дистанционное управление.
- Ошибка в присоединительных размерах: Подбор только по диаметру условного прохода (Ду=6мм) без учета типа резьбы (К1/4").
- Неправильное понимание функции средней позиции: Выбор модели 5Р6-362-3 (сообщение с атмосферой в нейтрали) вместо модели с глухим перекрытием всех линий, если это требуется по технологическому процессу.
Расшифровка условного обозначения модели 5Р-6-362-3
Маркировка пневмораспределителя содержит всю необходимую информацию для его идентификации.
- 5Р – Пятилинейный Распределитель.
- 6 – Условный проход (Ду) 6 мм.
- 3 – Три позиции золотника.
- 6 (вторая цифра в четвертой группе) – Вид управления: ручное рычажное.
- 2 (третья цифра в четвертой группе) – Тип схемы в средней позиции для трехпозиционных распределителей: «обе полости потребителя сообщены с атмосферой, пружинный возврат».
- 3 (в конце) – Присоединение пневмолиний: резьбовое, с трубной присоединительной резьбой в корпусе.
- УХЛ4 – Климатическое исполнение (Умеренный и Холодный климат) и категория размещения 4 (в помещениях с искусственным регулированием климатических условий).
Габаритные и присоединительные размеры для монтажа
Ниже представлены чертежи, позволяющие оценить габариты и схему подключения пневмораспределителя 5Р6-362-3. Внимание на межосевые расстояния и тип резьбы (коническая K) позволит точно спланировать установку аппарата в существующую систему.

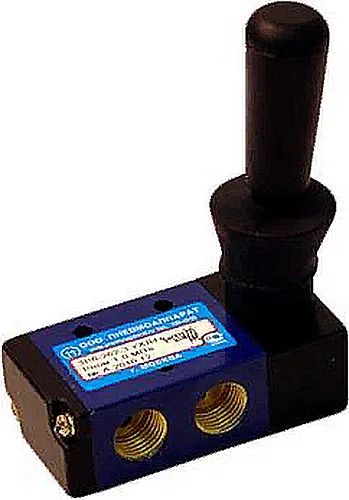

Общий вид пневмораспределителя 5Р6-362-3 с ручным управлением
Схема подключения пневмораспределителя 5/3 5Р6-362-3 |

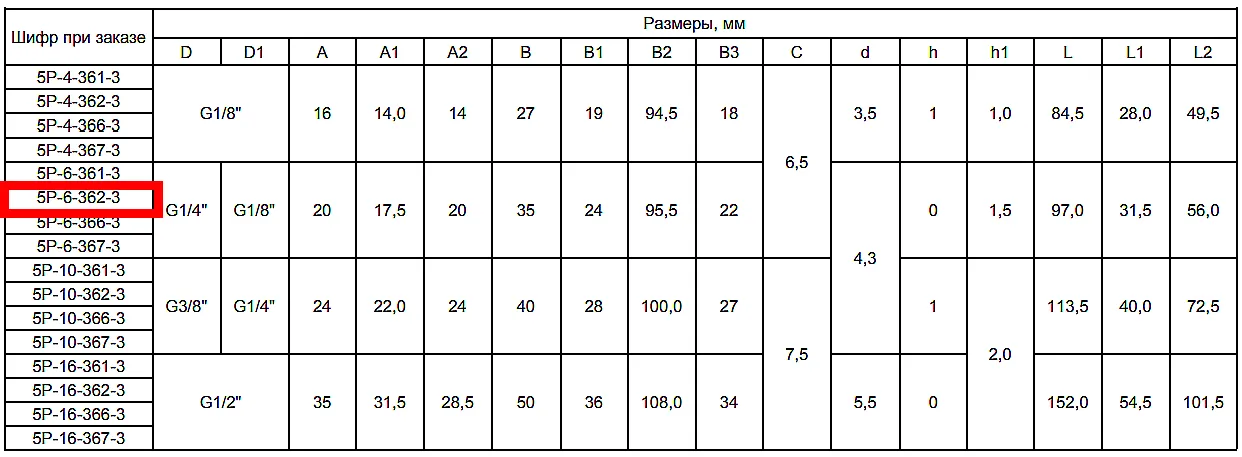

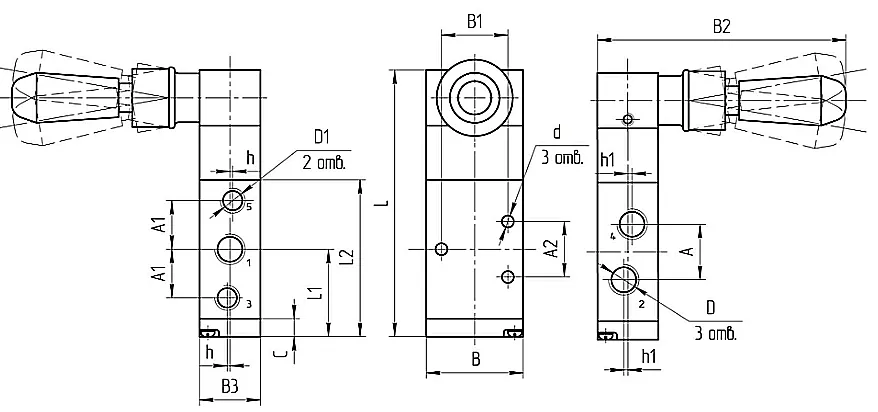

Габаритные размеры пневмораспределителя 5Р6-362-3 |
Примеры заказа и типовые позиции
В зависимости от требуемой функции нейтральной позиции и типа управления, можно выбрать одну из модификаций серии.
- Базовая модель для систем с разгрузкой в нейтрали: Пневмораспределитель 5Р-6-362-3 УХЛ4. Средняя позиция – линии A и B соединены с атмосферой, пружинный возврат в нейтраль.
- Для систем с закрытым центром в нейтрали: Пневмораспределитель 5Р-6-361-3 УХЛ4. В средней позиции все линии перекрыты, пружинный возврат.
- Модель с ручным возвратом из нейтрали: Пневмораспределитель 5Р-6-367-3 УХЛ4. В средней позиции линии A и B соединены с атмосферой, но возврат в нейтральное положение осуществляется также вручную.
