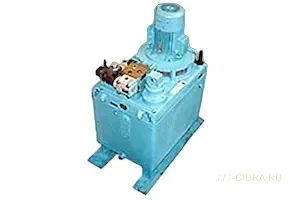

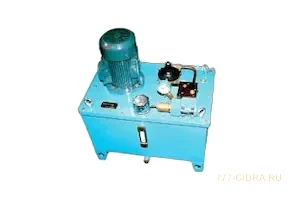

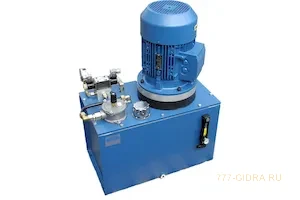

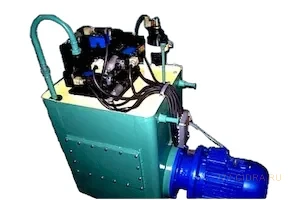

Универсальные гидростанции серии СВ-М (СВ-М1, СВ-М5) представляют собой базовый источник гидравлической энергии для широкого спектра промышленного оборудования. Эти агрегаты разработаны для надежной подачи рабочей жидкости под необходимым давлением в гидросистемы станков, прессов и автоматических линий. Их модульная конструкция позволяет создавать эффективные комплектные гидроприводы для решения самых разных технологических задач.
Описание и назначение гидростанций СВ-М1, СВ-М5
Основное назначение гидростанций СВ-М1 и СВ-М5 заключается в обеспечении питанием гидравлических систем металлорежущих, деревообрабатывающих, литейных станков, а также кузнечно-прессового оборудования. Они служат основой для построения сложных гидроприводов, осуществляющих дистанционное управление исполнительными механизмами.
Конструкция гидростанций СВ-М является базовой, что позволяет путем установки дополнительных гидравлических блоков и аппаратуры на монтажную плиту легко адаптировать их под конкретный рабочий цикл оборудования, включая функции управления. Каждая модель из серии гидростанций СВ-М1 и СВ-М5 соответствует требованиям ТУ2-053-1703-84.
Типоразмерный ряд и основные габариты
Серия включает в себя широкий спектр моделей с различной производительностью, рабочим давлением и емкостью бака. Диапазон основных параметров впечатляет:
| Характеристика |
Значение |
| Основные модели серии |
СВ-М1, СВ-М5, а также модификации с теплообменником (А) и пневмогидроаккумулятором |
| Емкость гидробака |
от 10 до 63 дм³ (литров) |
| Рабочее давление системы |
от 4.0 до 25.0 МПа (максимальное, настраивается клапаном) |
| Производительность (подача насоса) |
от 3.3 до 35.7 л/мин |
| Мощность электродвигателя |
от 1.1 до 5.5 кВт |
| Масса гидростанции |
от 68 до 225 кг |
| Диапазон габаритных размеров (ДхШхВ) |
от 400x330x640 мм до 900x720x910 мм |
| Код ТН ВЭД |
8412 |
Технические характеристики гидростанций СВ-М
Полная таблица параметров для всех моделей серии СВ-М1 и СВ-М5 поможет вам сделать точный выбор.
|
Модель
|
Объем бака, дм³
|
Номинальное давление, МПа
|
Производительность насоса, л/мин
|
Мощность привода, кВт
|
Масса агрегата, кг
|
Габариты (ДхШхВ), мм
|
|
СВ-М1-10-Н-1,1-3,3
|
10
|
6,3
|
3,3
|
1,1
|
68
|
400х330х640
|
|
СВ-М1-10-Н-1,1-6,0
|
5,0
|
6,0
|
1,1
|
|
СВ-М1-10-Н-1,1-10,5
|
4,0
|
10,5
|
1,1
|
|
СВ-М1-10-1Н-2,2-5,3
|
12,5
|
5,3
|
2,2
|
80
|
400х330х740
|
|
|
|
|
|
|
|
|
|
СВ-М1-25-Н-1,1-3,3
|
25
|
6,3
|
3,3
|
1,1
|
85
|
500х350х670
|
|
СВ-М1-25-Н-1,1-6,0
|
5,0
|
6,0
|
1,1
|
|
СВ-М1-25-Н-1,1-10,5
|
4,0
|
10,5
|
1,1
|
|
СВ-М1-25-1Н-2,2-5,3
|
12,5
|
5,3
|
2,2
|
93
|
500х350х740
|
|
СВ-М1-25-1Н-3,0-8,9
|
12,5
|
8,9
|
3,0
|
|
СВ-М1-25-1Н-4,0-8,9
|
15,5
|
8,9
|
4,0
|
98
|
|
СВ-М1-25-1Н-2,2-12,7
|
6,3
|
12,7
|
2,2
|
|
|
|
|
|
|
|
|
|
СВ-М1-40-Н-1,1-3,3
|
40
|
6,3
|
3,3
|
1,1
|
92
|
600х390х700
|
|
СВ-М1-40-Н-1,1-6,0
|
5,0
|
6,0
|
1,1
|
|
СВ-М1-40-Н-1,1-10,5
|
4,0
|
10,5
|
1,1
|
|
СВ-М1-40-1Н-2,2-5,3
|
12,5
|
5,3
|
2,2
|
100
|
600х390х750
|
|
СВ-М1-40-1Н-3,0-8,9
|
12,5
|
8,9
|
3,0
|
100
|
|
СВ-М1-40-1Н-4,0-8,9
|
15,5
|
8,9
|
4,0
|
105
|
|
СВ-М1-40-1Н-4,0-19,4
|
9,0
|
19,4
|
4,0
|
|
СВ-М1-40-1Н-2,2-12,7
|
6,3
|
12,7
|
2,2
|
|
СВ-М1-40-1Н-4,0-25,5
|
5,0
|
25,5
|
4,0
|
|
СВ-М1-40-1Н-3,0-5,3
|
15,5
|
5,3
|
3,0
|
|
СВ-М1-40-2Н-4,0-11,0
|
20,0
|
11,0
|
4,0
|
118
|
600х390х850
|
|
СВ-М1-40-2Н-5,5-11,0
|
25,0
|
11,0
|
5,5
|
125
|
|
|
|
|
|
|
|
|
|
СВ-М1-63-Н-1,1-10,5
|
63
|
4,0
|
10,5
|
1,1
|
113
|
670х390х750
|
|
СВ-М1-63-1Н-3,0-5,3
|
15,5
|
5,3
|
3,0
|
121
|
670х390х820
|
|
СВ-М1-63-1Н-4,0-8,9
|
15,5
|
8,9
|
4,0
|
126
|
|
СВ-М1-63-1Н-4,0-19,4
|
9,0
|
19,4
|
4,0
|
|
СВ-М1-63-1Н-2,2-12,7
|
6,3
|
12,7
|
2,2
|
|
СВ-М1-63-1Н-4,0-25,5
|
5,0
|
25,5
|
4,0
|
|
СВ-М1-63-2Н-4,0-11,0
|
20,0
|
11,0
|
4,0
|
670х390х900
|
|
СВ-М1-63-2Н-5,5-11,0
|
25,0
|
11,0
|
5,5
|
139
|
|
СВ-М1-63-2Н-5,5-16,5
|
18,5
|
16,5
|
5,5
|
146
|
|
|
|
|
|
|
|
|
|
А-с теплообменником воздушным
|
|
СВ-М1А-40-Н-1,1-6,0
|
40
|
5,0
|
6,0
|
1,1
|
115
|
600х720х700
|
|
СВ-М1А-40-Н-1,1-10,5
|
4,0
|
10,5
|
1,1
|
|
С пневмогидроаккумулятором V=6,3 дм3
|
|
СВ-М5-40-Н-1,1-6,0-6,3
|
40
|
5,0
|
6,0
|
1,1
|
174
|
780х390х910
|
Тип рабочей среды и температурный режим
Гидростанции СВ-М1 и СВ-М5 рассчитаны на работу на минеральных индустриальных маслах марок И-Г-А, И-30А, И-40А по ГОСТ 20799-88 или других маслах с вязкостью от 10 до 400 мм²/с (при рабочей температуре). Температурный диапазон рабочей жидкости составляет от +10°C до +70°C. Работа при низких температурах (до -40°C) возможна при применении специальных низкозастывающих масел и выполнении требований по запуску. Оригинальная конструкция насосов и аппаратуры обеспечивает хорошую совместимость с широким спектром отечественных масел по ГОСТ.

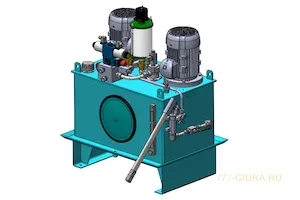

Состав и основное оборудование
Типовая гидростанция СВ-М включает в себя цельную металлическую раму, сварной бак с заборным фильтром, воздушным фильтром и указателем уровня. В качестве источника давления используются шестеренные насосы типа НШ. Управление давлением осуществляется предохранительным клапаном, установленным на монтажной плите. В базовом исполнении гидростанции СВ-М1, СВ-М5 поставляются без гидрораспределителей, что позволяет заказчику установить аппаратуру, точно соответствующую его задачам.
Принцип работы гидростанции
Принцип действия гидростанций серии СВ-М основан на преобразовании механической энергии электродвигателя в энергию потока жидкости. Шестеренный насос, приводимый во вращение электромотором, засасывает масло из бака и нагнетает его в напорную магистраль через фильтр. Давление в системе ограничивается и регулируется предохранительным гидроклапаном, который сбрасывает излишки жидкости обратно в бак при превышении заданного значения. Таким образом, станция обеспечивает постоянную подачу рабочей среды с требуемыми параметрами. Отличием модели СВ-М5 является наличие предустановленного пневмогидроаккумулятора на 6.3 литра, который сглаживает пульсации и может использоваться в системах, требующих кратковременного выброса значительного объема жидкости.
Загадка для гидравлика: Что не выходит из строя, даже если на него постоянно оказывают давление в гидростанции СВ-М? Принцип её работы! Потому что грамотная конструкция и надежные шестеренные насосы рассчитаны на многолетнюю непрерывную работу.
Область применения и типичное оборудование
Гидростанции СВ-М1 и СВ-М5 нашли широкое применение в различных отраслях промышленности в качестве типовых источников питания:
- Гидравлические системы металлорежущих станков (токарных, фрезерных, сверлильных).
- Деревообрабатывающие станки и автоматические линии.
- Кузнечно-прессовое оборудование малой и средней мощности.
- Литейные машины, манипуляторы и промышленные роботы.
- Испытательные стенды и стенды для обкатки механизмов.
- Системы гидрофицирования нестандартного технологического оборудования.
Возможности доработки и модернизации
Модульность конструкции — ключевое преимущество гидростанций СВ-М. На стандартную монтажную плиту можно установить:
- Гидрораспределители различных типов (золотниковые, клапанные) с ручным, электрическим или пневматическим управлением.
- Регуляторы расхода и давления для точного управления скоростью и силой.
- Запорную и предохранительную арматуру.
- Специальные клапаны (тормозные, обратные, редукционные).
- Манометры и датчики для контроля параметров.
Это позволяет превратить базовый агрегат в полноценный комплектный гидропривод.
Условное обозначение модели (шифр)
Расшифровка модели СВ-М1-40-1Н-4,0-8,9:
- СВ – Станция гидравлическая.
- М1 – Исполнение (М1 – базовая серия, М5 – с аккумулятором).
- 40 – Полезная емкость бака, дм³.
- 1Н – Количество насосов и их исполнение (Н – насос НШ).
- 4,0 – Мощность электродвигателя, кВт.
- 8,9 – Номинальная производительность насоса(ов), л/мин.
- Для модификации с аккумулятором (СВ-М5) в конце шифра добавляется объем аккумулятора, например -6,3.
- Буква А после обозначения исполнения (например, СВ-М1А) указывает на наличие воздушного теплообменника (охладителя).
Запасные части и ремонтопригодность
Гидростанции СВ-М отличаются высокой ремонтопригодностью. Большинство компонентов — стандартные изделия. Чаще всего в обслуживании или замене нуждаются:
- Уплотнительные кольца и манжеты (ремкомплекты насосов, клапанов).
- Фильтрующие элементы (сетки заборные, воздушные фильтры).
- Щетки электродвигателя.
- Аппаратура управления (катушки соленоидов, пускатели).
Благодаря продуманной конструкции, многие операции (замена насоса, фильтра, уплотнений) могут быть выполнены в полевых условиях силами квалифицированного персонала.
Примеры заказа
- Для мелкосерийного производства металлических деталей: СВ-М1-40-1Н-4,0-8,9 – станция с баком на 40 литров, производительностью 8.9 л/мин и давлением до 15.5 МПа для питания нескольких гидроцилиндров станка.
- Для кузнечного пресса с потребностью в быстром ходе: СВ-М5-40-1Н-3,0-8,9-6,3 – станция с аккумулятором, обеспечивающая пиковый расход для ускоренного перемещения ползуна.
- Для работы в цехе с повышенной температурой: СВ-М1А-63-1Н-4,0-19,4 – модель с баком на 63 литра, воздушным охладителем и повышенной производительностью.
Важно: При заказе необходимо уточнить требуемое рабочее давление, потребный расход жидкости, наличие спецтребований (охлаждение, аккумулятор) и тип управления.
Заказать и уточнить технические детали по гидростанциям СВ-М1, СВ-М5 вы можете на нашем сайте https://777-gidra.ru/ или по телефону, указанному в разделе Контакты.
Мы осуществляем прямые поставки гидростанций СВ-М от производителя и надежных российских заводов-изготовителей со склада в Екатеринбурге. Доставка осуществляется транспортными компаниями во все регионы России, включая Москву, Санкт-Петербург, Новосибирск, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и другие города. Все оборудование поставляется с полным комплектом документации и гарантией.
