Электродвигатель ДМТF 012-6 – это специализированный трехфазный асинхронный электродвигатель с фазным ротором, разработанный для привода механизмов кранов общего назначения, мостовых кранов, козловых кранов и другого подъемно-транспортного оборудования. Его ключевая задача – обеспечение надежной и регулируемой работы в условиях повторно-кратковременных режимов с частыми пусками, реверсами и механическими перегрузками.
Описание и технические характеристики кранового электродвигателя
Электродвигатель крановый ДМТF 012-6 представляет собой оптимальное решение для промышленных задач, где требуется управление скоростью и моментом на валу. Конструкция с фазным ротором позволяет подключать в цепь ротора пускорегулирующие сопротивления, что обеспечивает плавный пуск с высоким моментом и возможность регулирования скорости в широком диапазоне. Это критически важно для точного позиционирования грузов и безопасной эксплуатации крановых установок.
Данная модель характеризуется повышенной механической прочностью и виброустойчивостью, что обусловлено спецификой работы в подъемных механизмах. Исполнение корпуса обеспечивает надежную защиту от воздействия окружающей среды, что позволяет использовать электродвигатель крановый ДМТF 012-6 в цехах с повышенной запыленностью и влажностью, включая условия металлургических производств.
Спрашивают у инженера на крановом заводе: «Почему на двигателе ДМТF такой высокий ресурс?» Он отвечает: «Потому что он у нас в семье не один такой электродвигатель крановый, есть еще дядя с фланцем и брат с двумя концами вала. Все друг за друга держатся!»
Краткая техническая сводка по базовой модели включает следующие параметры:
- Номинальная мощность: 2.2 кВт.
- Номинальное напряжение: 380 В, 50 Гц (доступны исполнения на 220/380 В и другие напряжения).
- Режим работы: S3 – повторно-кратковременный, с продолжительностью включения (ПВ) 40%.
- Класс нагревостойкости изоляции: F (до 155 °C).
- Код ТН ВЭД: 8501 53 910 0 (Электродвигатели прочие переменного тока многофазные мощностью более 0,75 кВт, но не более 7,5 кВт).
Таблица 1. Основные технические параметры электродвигателя ДМТF 012-6
| Наименование параметра | Значение |
|---|
| Мощность, кВт | 2.2 |
| Частота вращения (синхронная/фактическая), об/мин | 1000 / 895 |
| Напряжение питающей сети, В | 380/220 |
| Номинальный ток статора при 380В, А | 7.5 / 13.0 (Y/Δ) |
| Напряжение ротора, В | 144 |
| Ток ротора, А | 11.5 |
| Тип ротора | Фазный (с контактными кольцами) |
| Класс изоляции обмоток | F |
| Режим работы (по ГОСТ) | S3, ПВ 40% |
| Климатическое исполнение и категория размещения | У1, УХЛ (для умеренного и холодного климата) |
Вид электродвигателя кранового ДМТF 012-6 с монтажными лапами.
Габаритные размеры и масса
Для корректного проектирования узла привода и замены существующих агрегатов необходимо учитывать установочные и присоединительные размеры. Крановый электродвигатель ДМТF 012-6 выпускается в различных монтажных исполнениях (на лапах IM1001, на лапах с фланцем IM3001), что влияет на общие габариты.
Вес электродвигателя кранового ДМТF 012-6 в стандартном исполнении составляет ориентировочно 50-55 кг в зависимости от конкретной модификации и производителя.
Преимущества и особенности эксплуатации
Выбор кранового электродвигателя ДМТF 012-6 обеспечивает ряд эксплуатационных выгод для промышленного предприятия:
- Высокий пусковой момент. Благодаря фазному ротору и возможности ввода сопротивлений в роторную цепь, двигатель развивает значительный момент в момент пуска, что необходимо для трогания с места тяжелых механизмов под нагрузкой.
- Устойчивость к перегрузкам и частым пускам. Конструкция и применяемые материалы рассчитаны на работу в суровом крановом режиме S3, что минимизирует риск преждевременного выхода из строя и снижает простои оборудования.
- Возможность регулирования скорости. Изменяя сопротивление в цепи ротора, можно плавно менять скорость вращения в допустимом диапазоне, что повышает точность проведения погрузочно-разгрузочных работ.
- Универсальность монтажа. Наличие различных исполнений по способу крепления (лапы, фланец, комбинированные варианты) обеспечивает легкую интеграцию как в новые проекты, так и при замене вышедших из строя аналогов.
- Совместимость с типовыми системами управления. Электродвигатель предназначен для работы со стандартными крановыми схемами управления на контакторах и резисторах.

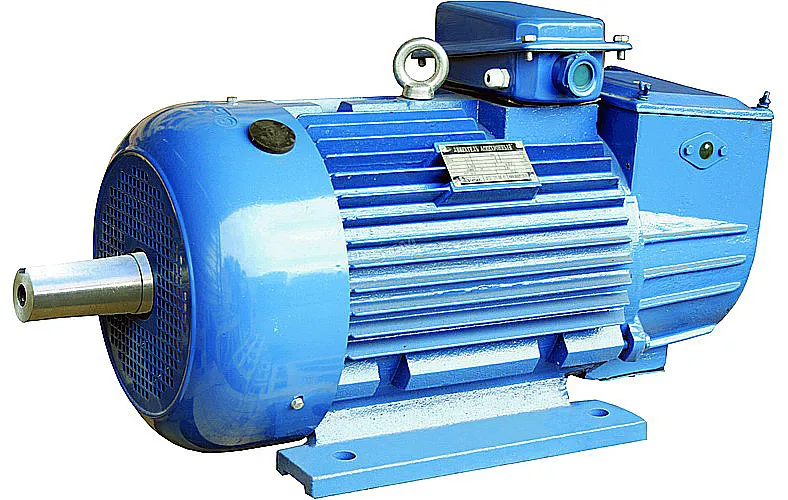

Вид на клеммную коробку и выходной вал двигателя ДМТF 012-6.
Принцип работы и конструктивные особенности
В основе работы кранового электродвигателя ДМТF 012-6 лежит принцип создания вращающегося магнитного поля трехфазной обмоткой статора. Это поле индуцирует токи в обмотке фазного ротора, которая выведена на контактные кольца. Через щеточный аппарат эти обмотки соединяются с внешней электрической цепью, куда могут быть включены пусковые или регулировочные резисторы.
Именно наличие доступа к роторной цепи является ключевым отличием от двигателей с короткозамкнутым ротором и предоставляет возможности для управления. При увеличении активного сопротивления в цепи ротора изменяется его ток, а следовательно, и механическая характеристика двигателя – увеличивается пусковой момент и снижается скорость при той же нагрузке.
Температурный режим, условия эксплуатации и ресурс
Электродвигатель крановый ДМТF 012-6 рассчитан на работу в широком диапазоне температур окружающей среды: от -40 °C до +40 °C для исполнения УХЛ и от -45 °C до +40 °C для исполнения У1. Класс изоляции F гарантирует надежную работу при нагреве обмоток до 155 °C.
Ресурс работы агрегата напрямую зависит от соблюдения предписанных условий: соответствие напряжения и частоты сети, отсутствие перекосов фаз, корректная настройка и состояние пускорегулирующей аппаратуры. Режим работы S3 (40% продолжительность включения) подразумевает, что двигатель не должен работать непрерывно, а циклы "работа-останов" должны строго соответствовать паспортным данным. Качество охлаждения также критично – вентиляционные каналы должны оставаться чистыми.
Область применения и типовое оборудование
Двигатель серии ДМТF применяется на различных видах промышленного и грузоподъемного оборудования, в том числе:
- Мостовые краны общего назначения (механизмы передвижения тележки и моста, главный подъем).
- Козловые краны.
- Консольные краны.
- Подъемники и лебедки.
- Различные грузозахватные устройства.
- Вспомогательные механизмы в металлургическом производстве (завалка шихты, разливочные краны).
Применение кранового электродвигателя ДМТF 012-6 экономически оправдано там, где стандартные общепромышленные двигатели не выдерживают циклических перегрузок и частых пусков.
Расшифровка условного обозначения и состав серии
Маркировка ДМТF 012-6 подчиняется определенной логике:
- Д – Двигатель.
- МТ – Модернизированная серия, крановый.
- F – С фазным ротором.
- 012 – Условный номер габарита и длины (активной стали) сердечника.
- 6 – Количество полюсов (соответствует синхронной скорости 1000 об/мин при 50 Гц).
В рамках серии доступны модификации с разным напряжением (220/380 В, 380/660 В и др.), климатическим исполнением (У1, УХЛ) и способом монтажа. При подборе кранового электродвигателя ДМТF 012-6 важно сверить все эти параметры с характеристиками заменяемого агрегата.
Типичные ошибки при подборе и замене
Некорректный выбор двигателя ведет к снижению производительности, перегреву и быстрому выходу из строя. Распространенные ошибки:
- Подбор только по мощности (2.2 кВт) без учета режима работы S3. Установка общепромышленного двигателя с номинальным режимом S1 на кран приведет к его перегреву.
- Игнорирование типа ротора. Замена фазного ротора на короткозамкнутый (или наоборот) без переделки всей системы управления невозможна.
- Несоответствие монтажного исполнения (лапы/фланец) посадочным местам на механизме.
- Пренебрежение проверкой диаметра и длины вала, а также расположения клеммной коробки.
Примеры оформления заказа
Для корректного заказа необходимо указать полное обозначение, включая все необходимые параметры. Например:
- Базовая поставка: Электродвигатель ДМТF 012-6 У1, 380/220В, IM1001 (на лапах).
- Модификация с фланцем: Электродвигатель ДМТF 012-6 УХЛ, 380В, IM3001 (лапы с фланцем).
- Исполнение для особых условий: Электродвигатель ДМТF 012-6 У1, 220/380В, IM1001, с повышенной защитой от пыли.

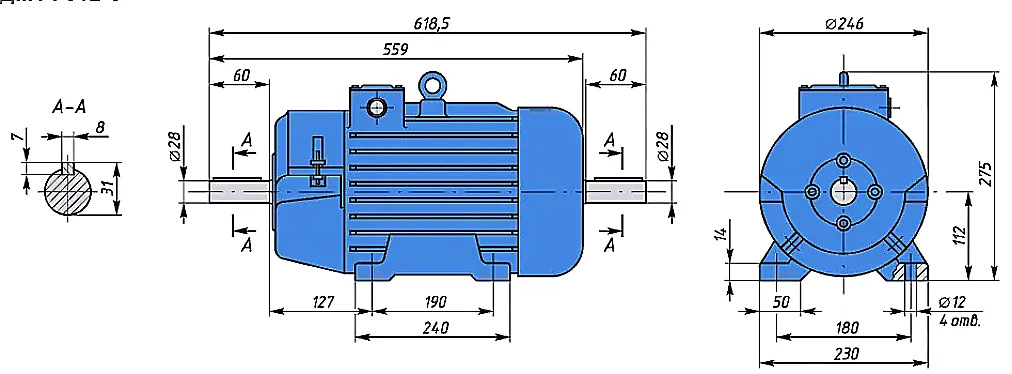

Габаритные и присоединительные размеры
Основные размеры для исполнения на лапах (IM1001): высота до оси вала, межосевое расстояние лап, диаметр и длина выходного конца вала. Для точной проверки совместимости необходимо свериться с чертежом заменяемой модели или предоставить фото и замеры установочного узла нашим инженерам. Это гарантирует, что новый крановый электродвигатель ДМТF 012-6 будет установлен без проблем.
