Крановый электродвигатель ДМТF 311-6 – это асинхронная электрическая машина с фазным ротором, предназначенная для комплектации грузоподъёмных механизмов и металлургического оборудования. Модель с номинальной мощностью 11 кВт обеспечивает стабильное вращение исполнительных органов кранов, лебёдок, тельферов и других устройств в условиях переменной и повторно-кратковременной нагрузки.
Технические параметры и конструктивное исполнение
Электродвигатель крановый ДМТF 311-6 рассчитан на работу в сетях переменного тока с напряжением 380/220 вольт. Конструкция с вынесенными щётками и фазным ротором позволяет реализовывать плавный пуск и эффективное регулирование скорости в широком диапазоне, что критически важно для точного позиционирования грузов. Исполнение по способу монтажа – IM 1001 (на лапах), что обеспечивает жёсткую фиксацию на раме оборудования.
Основные характеристики электродвигателя ДМТФ311-6 сведены в таблицу для удобства технического подбора и сравнения.
| Основные электрические и механические параметры |
|---|
| Номинальная мощность, кВт | 11 |
| Фактическая частота вращения вала, об/мин | 945 |
| Напряжение питания, В | 380/220 |
| Номинальный ток статора, А | 29,3 / 50,7 |
| Тип ротора | Фазный |
| Напряжение на кольцах ротора, В | 170 |
| Климатическое исполнение | У1, УХЛ |
Приходит инженер на склад и спрашивает: «У вас есть электродвигатель крановый ДМТF 311-6?» Кладовщик, не отрываясь от журнала, отвечает: «Есть, но он у нас работает только по подъёму настроения».

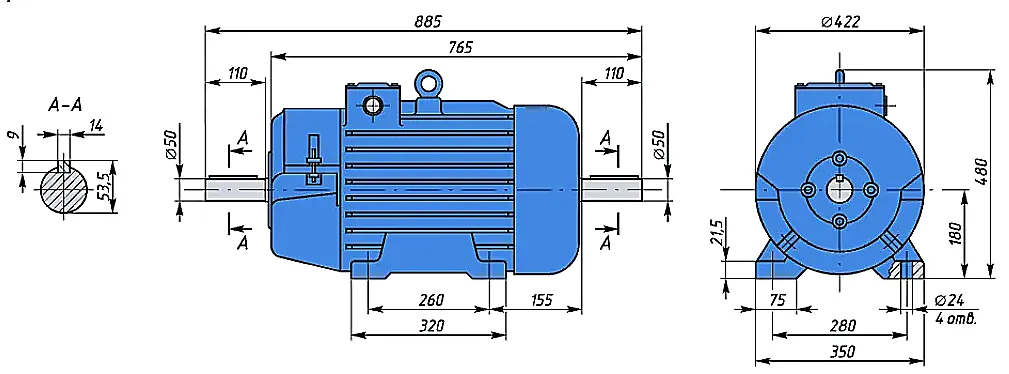

Габаритные и присоединительные размеры
Для корректного монтажа и замены вышедшего из строя агрегата важны точные размеры. Электродвигатель крановый ДМТF 311-6 имеет цилиндрический вал диаметром 50 мм, что соответствует стандартным полумуфтам и зубчатым передачам кранового оборудования. Габаритные размеры (высота х длина х глубина) составляют 472x764x350 мм.

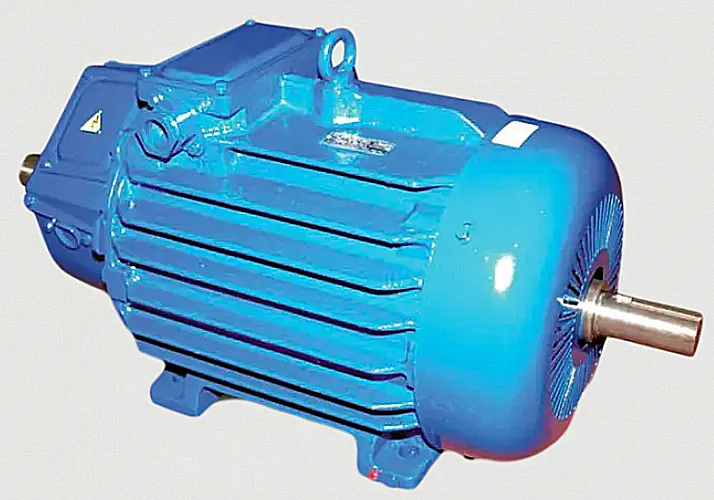

Изображение 1: Вид кранового электродвигателя ДМТФ 311-6 со стороны вала и клеммной коробки.
Вес агрегата и его момент инерции влияют на динамику всей приводной системы. Точные массо-габаритные данные необходимы для расчёта фундаментов и несущих конструкций.
| Габаритные, установочные и присоединительные размеры |
|---|
| Диаметр вала, мм | 50 |
| Диаметр установочного фланца (примерный), мм | 350 |
| Габариты (В×Д×Г), мм | 472×764×350 |
| Масса (ориентировочно), кг | 175 - 195 |
| Размер щёток (ширина×высота×длина), мм | 12,5×32×50 |
| Код ТН ВЭД | 8501 51 100 0 |
Преимущества и особенности эксплуатации
Выбор кранового электродвигателя ДМТF 311-6 для модернизации или ремонта оборудования даёт ряд эксплуатационных преимуществ:
1. Высокая перегрузочная способность. Конструкция с фазным ротором и усиленная изоляция обмоток позволяют двигателю длительно работать в режимах S3 и S4 с частыми пусками и торможениями, характерными для крановых циклов.
2. Удобство обслуживания. Доступ к щёткам и контактным кольцам упрощает проведение плановых осмотров и замену изнашиваемых элементов без полного демонтажа агрегата.
3. Совместимость с типовыми схемами управления. Электродвигатель крановый ДМТФ311-6 предназначен для работы в комплекте со ступенчатыми пуско-регулирующими резисторами или современными частотными преобразователями, что обеспечивает гибкость при интеграции в существующие системы.
4. Надёжность в жёстких условиях. Исполнения У1 и УХЛ обеспечивают стойкость к вибрациям, повышенной влажности и температурным перепадам в условиях цехов и открытых площадок.
5. Увеличение ресурса механизмов. Плавный разгон и торможение, реализуемые при правильном управлении данным двигателем, снижают ударные нагрузки на редукторы, тормоза и металлоконструкции крана, продлевая их срок службы.
Принцип работы в составе крановой установки
В системе привода механизма подъёма или передвижения крана электродвигатель крановый ДМТF 311-6 является первичным источником механической энергии. Трёхфазное напряжение подаётся на статор, создавая вращающееся магнитное поле. В цепи фазного ротора через щёточно-контактный узел включён пуско-регулировочный реостат или блок резисторов. Изменяя сопротивление в роторной цепи, оператор или автоматика управляют величиной пускового тока и крутящим моментом, обеспечивая требуемый режим работы. Вращение с вала двигателя через упругую муфту передаётся на быстроходный вал редуктора, который, в свою очередь, приводит в движение барабан лебёдки или ходовые колёса.
Режимы работы, температурный диапазон и ресурс
Данный крановый электродвигатель рассчитан на работу в повторно-кратковременном режиме (ПВ 40% и выше) с частыми пусками. Допустимый диапазон температур окружающей среды для исполнений У1 и УХЛ составляет от –40 °C до +40 °C. Ключевыми факторами, определяющими долговечность, являются: качество подводимого напряжения (отсутствие перекосов фаз), состояние щётко-коллекторного узла, регулярность профилактики подшипниковых узлов и чистота охлаждающего воздуха. При своевременном обслуживании ресурс двигателя до капитального ремонта может превышать 15-20 тысяч часов наработки.
Область применения и типовое оборудование
Электродвигатель ДМТF 311-6 применяется в качестве силового привода в различных отраслях промышленности:
Грузоподъёмные механизмы: мостовые, козловые, консольные краны; краны-балки; тельферы и лебёдки.
Металлургическое оборудование: приводы кантователей, механизмы передвижения слитков, оборудование прокатных станов.
Прочие установки: шаровые мельницы, дробилки, смесители и другое оборудование, требующее регулируемого привода с высоким пусковым моментом.
Состав ремкомплекта и часто заменяемые узлы
Для поддержания работоспособности кранового электродвигателя необходим периодический осмотр и замена изнашиваемых деталей. Чаще всего требуют внимания компоненты щёточно-коллекторного узла и подшипниковые опоры.
| Наименование узла/детали | Причина и условия износа |
|---|
| Щётки графитовые (комплект) | Естественный электроэрозионный и механический износ. Скорость износа увеличивается при загрязнении среды, вибрациях, неправильном прилегании. |
| Подшипники качения (передний/задний) | Выработка из-за длительной работы, недостатка или старения смазки, попадания абразивной пыли или влаги. |
| Манжеты сальниковые (уплотнения вала) | Потеря эластичности и герметичности под воздействием температур, масел, времени. Приводят к вытеканию смазки и попаданию грязи в подшипник. |
| Контактные кольца ротора | Появление борозд и неровностей от работы со щётками. Могут потребовать проточки на станке при значительном износе. |
Типичные ошибки при подборе аналога
Неверный выбор замены вышедшего из строя двигателя ведёт к преждевременным поломкам или некорректной работе механизма:
1. Подбор только по мощности и оборотам. Игнорирование типа ротора (фазный вместо короткозамкнутого) сделает невозможным подключение к существующей системе резисторов или управления.
2. Неучёт режима работы. Установка двигателя для длительного режима S1 на кран, работающий в режиме S3-S4, приведёт к его перегреву и быстрому выходу из строя.
3. Пренебрежение климатическим исполнением. Монтаж двигателя в исполнении У3 (для тропиков) в неотапливаемом цехе в средней полосе России вызовет проблемы с конденсатом и изоляцией.
4. Ошибки в монтажных размерах. Несовпадение диаметра вала, расстояния между лапами или расположения клеммной коробки потребует дорогостоящих переделок конструкции.
Условное обозначение модели
Расшифровка индекса ДМТF 311-6:
Д – двигатель.
МТ – модернизированная серия, краново-металлургического исполнения.
F – с фазным ротором.
3 – габарит (условный размер сердечника и рамы).
11 – длина сердечника (условный номер).
6 – количество полюсов (соответствует синхронной частоте вращения ~1000 об/мин).
Примеры оформления заказа
При заказе кранового электродвигателя необходимо уточнить ключевые параметры для точного подбора:
Пример 1 (Базовая поставка): Электродвигатель ДМТF 311-6, 11 кВт, 945 об/мин, 380/220В, фазный ротор, исполнение IM 1001, климатическое исполнение У1.
Пример 2 (Для северных регионов): Электродвигатель ДМТF 311-6, 11 кВт, 945 об/мин, 380/220В, фазный ротор, исполнение IM 1001, климатическое исполнение УХЛ1 для работы при пониженных температурах.
Пример 3 (Спецификация): Электродвигатель крановый ДМТF 311-6 с дополнительным оснащением: датчиком температуры обмоток (встроенный терморезистор), дренажными отверстиями.
Для комплектации ответственных механизмов рекомендуем обратиться к нашим инженерам для уточнения всех деталей и получения профессиональной консультации.
Доставка и поставка по России и СНГ
Крановые электродвигатели бренда ГИДРАВЛИК, к которому относится модель ДМТF 311-6, поставляются компанией ГИДРАВЛИКА на всей территории Российской Федерации и стран СНГ. Мы организуем доставку в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в другие промышленные центры и регионы. Обеспечиваем полный пакет документов, гарантийную и постгарантийную поддержку. Наши специалисты помогут подобрать полный аналог взамен устаревшей или снятой с производства модели, учитывая все монтажные и электрические параметры вашей системы.
Чтобы уточнить наличие, стоимость или сроки поставки электродвигателя кранового ДМТF 311-6, оставьте заявку через сайт 777-gidra.ru или свяжитесь с нашими менеджерами по телефону.
