Элементы крепления цилиндра и его штока

Комплектующие для надежного позиционирования и фиксации гидравлических и пневматических узлов являются фундаментом стабильной работы всего оборудования. На этой странице представлена полная линейка элементов крепления цилиндра и его штока, включающая серии от ПЦ11 до ПЦ54. Эти компоненты обеспечивают правильную установку силового привода на станину, раму или другое силовое оборудование, гасят вибрации и компенсируют возможные перекосы, значительно продлевая ресурс как самого цилиндра, так и сопряженных с ним механизмов. Правильный выбор крепления — залог точности, долговечности и безопасности всей пневмосистемы.

Описание и назначение серии

Серия элементов крепления цилиндра и его штока марки ПЦ представляет собой унифицированные детали, соответствующие международному стандарту ISO 6431. Их главная задача — обеспечить жесткое или шарнирное соединение корпуса цилиндра (гильзы) с неподвижной основой, а его подвижного штока — с рабочей нагрузкой (инструментом, рычагом, кареткой). При монтаже критически важно обеспечить совпадение направления действия силы с осью штока на всем пути движения ведомого механизма. Использование стандартизированных элементов крепления цилиндра и его штока позволяет избежать возникновения паразитных изгибающих моментов, которые приводят к ускоренному износу уплотнений, заклиниванию и поломке.

Основные типы креплений корпуса включают монтажные лапы, передние и задние фланцы, а также различные проушины и цапфы. Для штока доступны вильчатые и шаровые головки, резьбовые наконечники и специальные муфты, компенсирующие несоосность. Грамотная комбинация этих элементов крепления цилиндра и его штока позволяет адаптировать один и тот же цилиндр под самые разные технологические задачи — от простого толкания до сложного качательного движения.

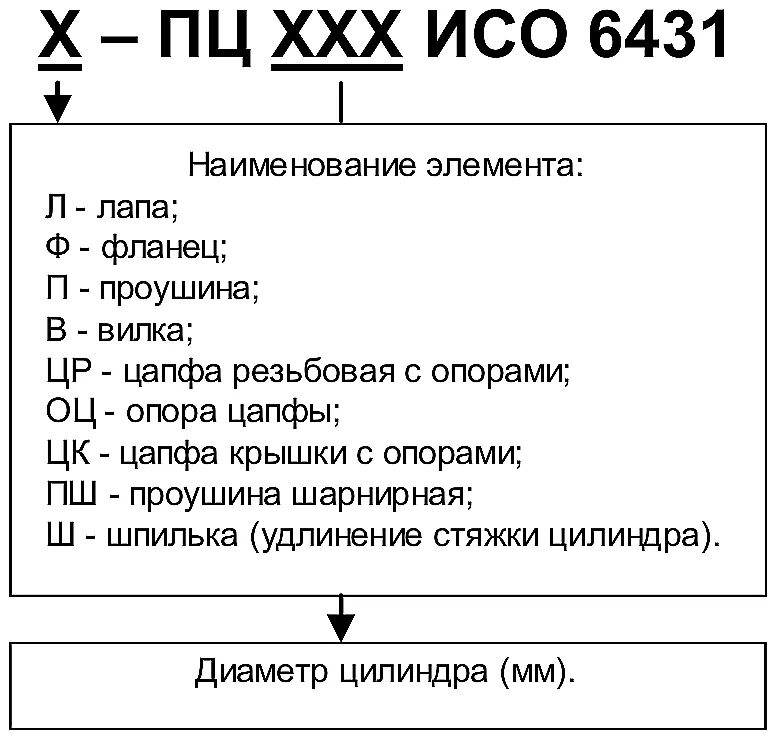

Рис. 1. Структурная схема условного обозначения элементов крепления штока цилиндра по стандарту ISO 6431.

Элементы крепления корпуса (гильзы) пневмоцилиндра

Эта группа компонентов отвечает за фиксацию неподвижной части цилиндра. Выбор конкретного типа зависит от требуемой ориентации цилиндра в пространстве и характера нагрузки.

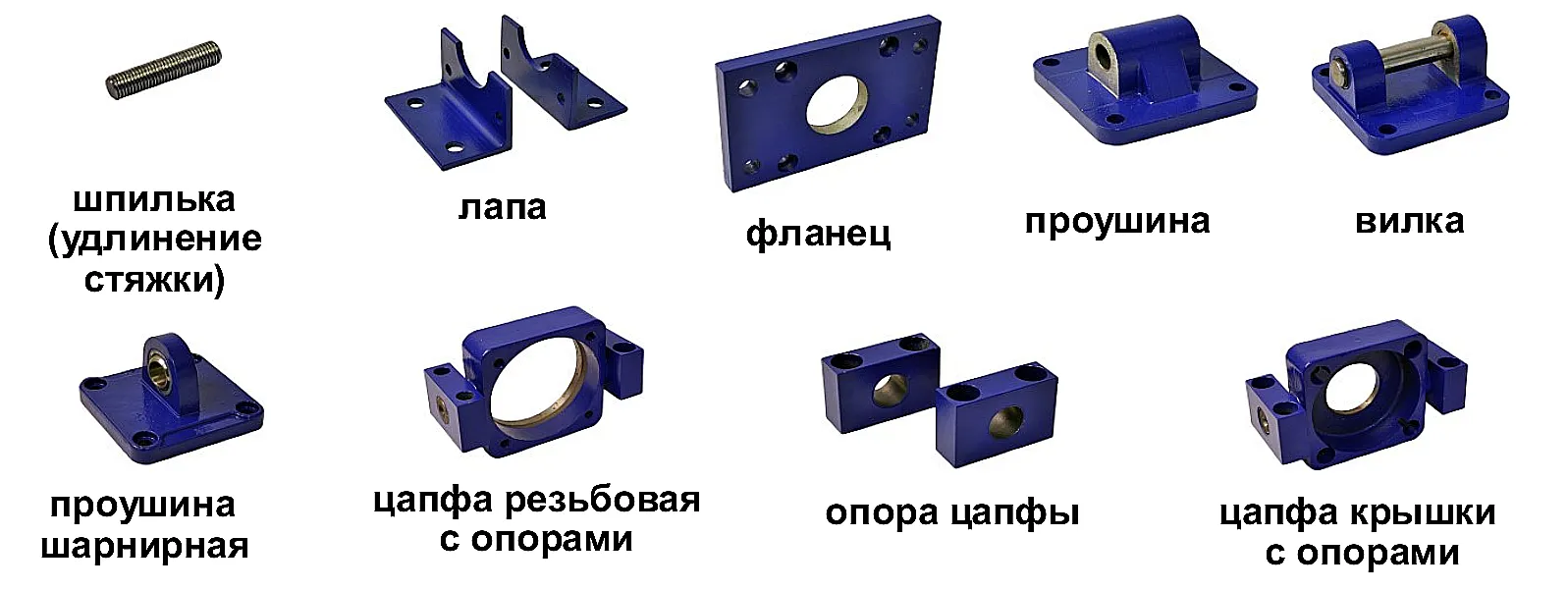

Рис. 2. Основные типы элементов крепления корпуса пневмоцилиндра из серии ПЦ.

• Монтажные лапы (ПЦ11, ПЦ21 и др.): Позволяют установить цилиндр параллельно монтажной плоскости. Отличаются простотой и надежностью, используются при отсутствии требований к самовыравниванию.
• Фланцы (ПЦ31, ПЦ41): Обеспечивают крепление цилиндра торцом к любой поверхности. Передний фланец монтируется на крышке со стороны штока, задний — на глухой крышке. Создают жесткое соединение.
• Проушины и вилки (ПЦ51, ПЦ61, ПЦ71, ПЦ91): Этот вид элементов крепления цилиндра и его штока предназначен для шарнирного подвеса. Он позволяет устанавливать цилиндр как параллельно, так и под прямым углом к основе, при этом шток может совершать качательные движения. Проушина и ответная вилка, соединенные через ось, образуют шарнирную пару.
• Резьбовые цапфы (ПЦ13, ПЦ23, П33, ПЦ43): Устанавливаются строго по центру между передней и задней крышкой цилиндра на резьбовых шпильках. Ключевое преимущество — возможность самовыравнивания цилиндра под нагрузкой. В комплект входят опоры для монтажа цапфы на поверхность.
• Цапфа крышки (ПЦ53, ПЦ63, ПЦ73, ПЦ93): Монтируется непосредственно на переднюю или заднюю крышку цилиндра, обеспечивая шарнирное крепление с одной точки.
• Шарнирная проушина: Позволяет осуществлять самовыравнивание пневмоцилиндра под переменной нагрузкой и компенсировать колебания.
• Шпилька для удлинения стяжки: Используется для увеличения монтажной базы, может устанавливаться в одну или обе крышки цилиндра.

Элементы крепления штока пневмоцилиндра

Соединение подвижного штока с нагрузкой — не менее важный этап. Жесткое соединение (резьбовое) применяется не всегда, часто требуются компенсирующие элементы.

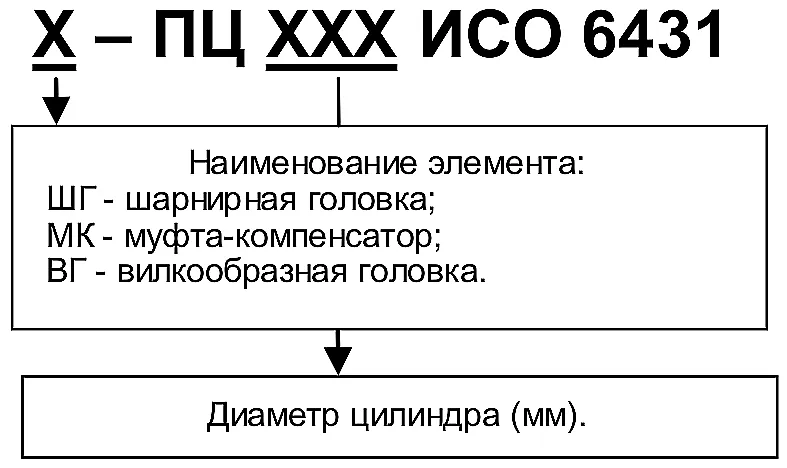

Рис. 3. Схема условного обозначения элементов крепления штока.

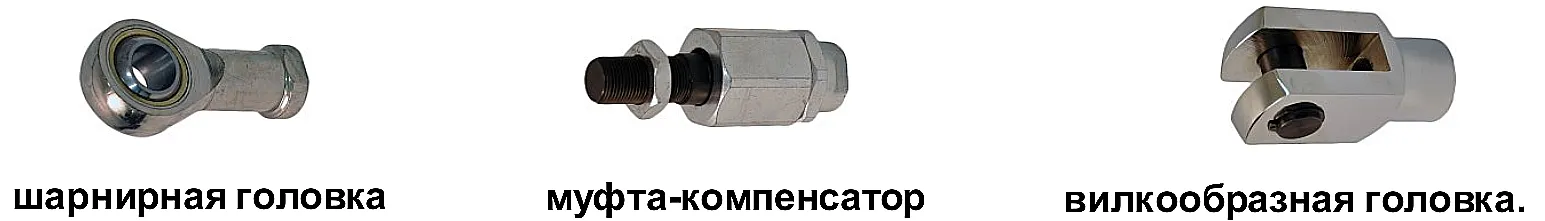

Рис. 4. Основные типы элементов крепления штока цилиндра из серии ПЦ.

• Резьбовой наконечник: Простейший вариант для непосредственного свинчивания штока с ведомым звеном. Обеспечивает жесткое, некомпенсирующее соединение.
• Вилкообразные головки (тип ВГ): Обеспечивают шарнирное соединение штока с механизмом в одной плоскости, позволяя ему качаться.
• Шарнирные головки (тип ШГ): Позволяют компенсировать в определенных пределах угловую несоосность осей штока и точки крепления нагрузки.
• Компенсирующие муфты (тип МК): Наиболее универсальные элементы крепления цилиндра и его штока для штока. Они допускают компенсацию не только углового несовпадения осей, но и некоторого параллельного смещения, разгружая шток от губительных поперечных нагрузок.

Противоповоротная направляющая

Для цилиндров, в которых недопустимо вращение штока вокруг своей оси (например, при использовании вильчатого крепления), применяется специальная оснастка.

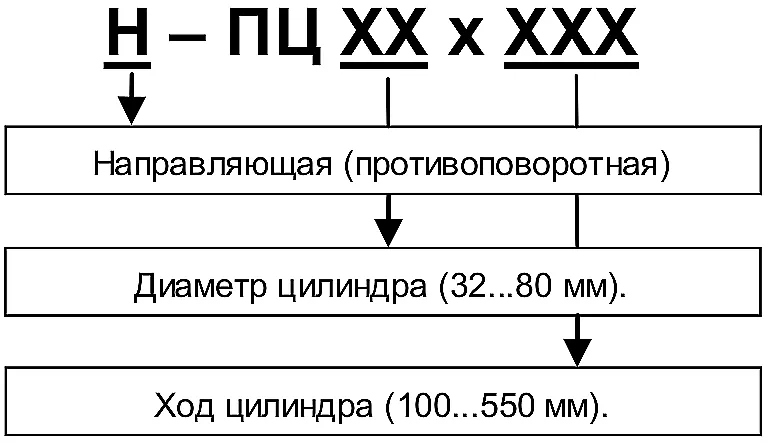

Риc. 5. Схема обозначения противоповоротной направляющей.

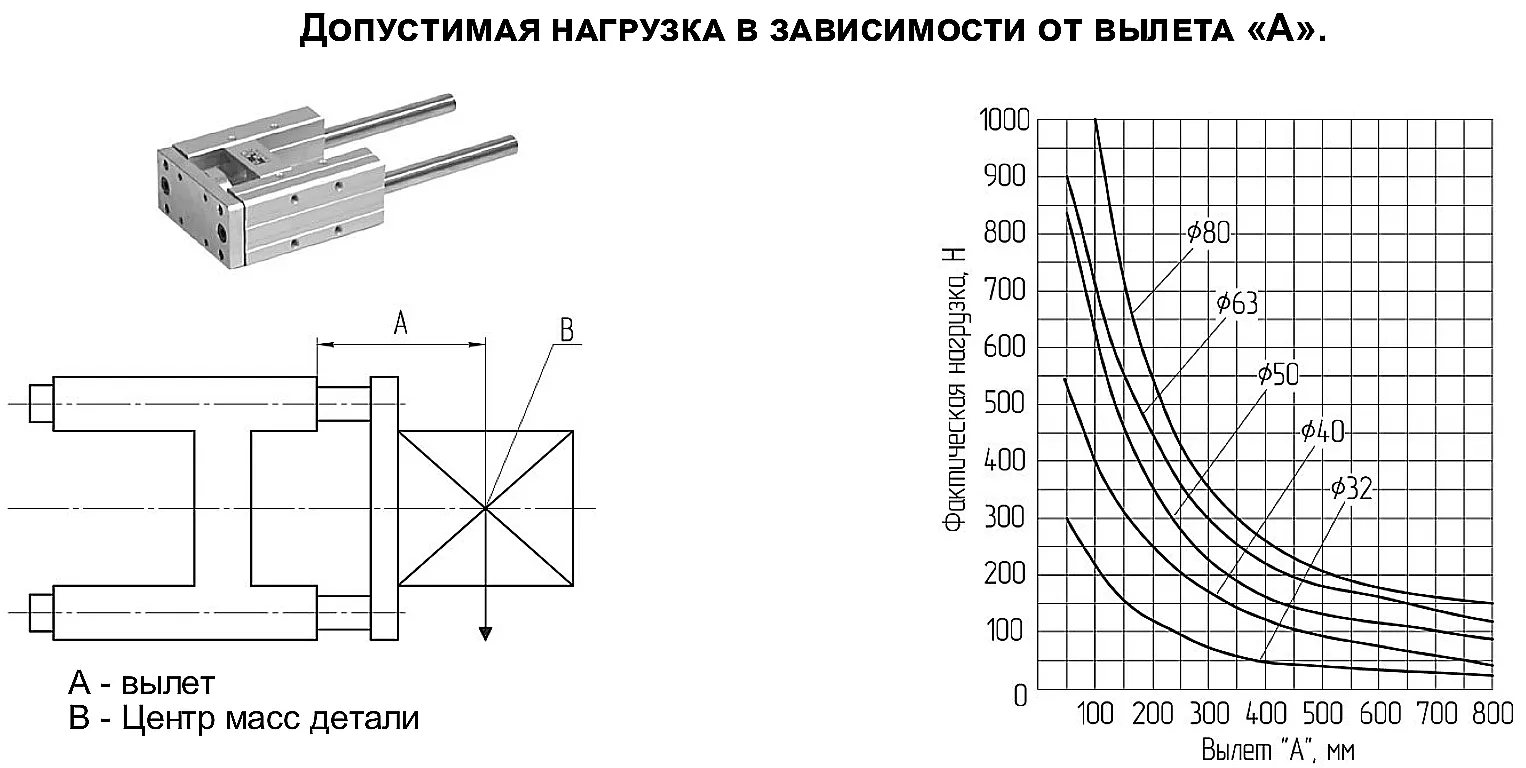

Рис. 6. Противоповоротная направляющая в сборе с цилиндром и компенсирующей муфтой МК.

Противоповоротные направляющие используются с цилиндрами диаметром от 32 до 80 мм. Они крепятся к станине, а цилиндр фиксируется на направляющей при помощи винтов из комплекта. Шток цилиндра соединяется с подвижной пластиной направляющей через компенсирующую муфту типа МК, которая принимает на себя поперечные нагрузки, защищая шток и уплотнения от преждевременного износа. Таким образом, достигается строго линейное движение штока без проворота.

Габаритные размеры, вес и код ТН ВЭД

Конкретные размеры и масса элементов крепления цилиндра и его штока зависят от типоразмера (диаметра цилиндра, для которого они предназначены) и типа самого крепления. В таблице ниже приведены ориентировочные диапазоны для серии ПЦ.

Для подбора необходимого крепления под конкретный диаметр цилиндра и ход можно ориентироваться на рекомендуемые значения, указанные в технической документации.

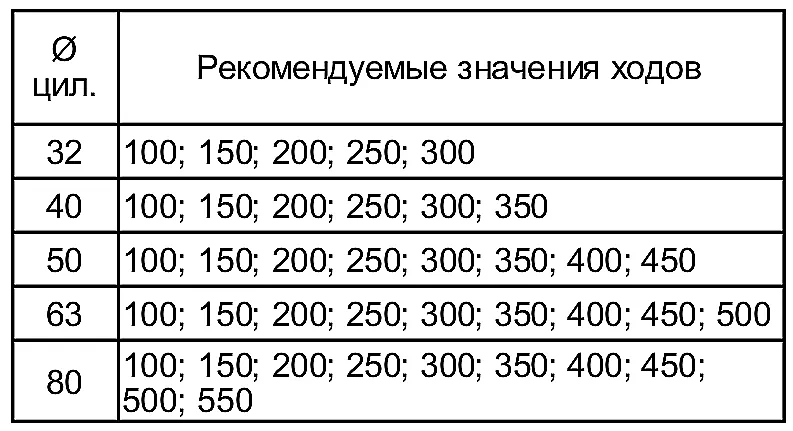

Таблица рекомендуемых параметров для выбора элементов крепления.

Принцип работы и особенности монтажа

Принцип работы элементов крепления цилиндра и его штока основан на создании прочной механической связи, передающей усилие. Жесткие крепления (лапы, фланцы) работают на срез и растяжение, фиксируя узел неподвижно. Шарнирные крепления (проушины, цапфы, головки) работают на восприятие усилия вдоль своей оси, допуская вращение в одной или нескольких плоскостях, что исключает передачу изгибающего момента.

Монтаж осуществляется с помощью стандартного крепежа (болты, шпильки, шплинты). Критически важно при установке соблюдать соосность и не допускать перекоса, который крепления должны компенсировать в рабочем режиме, а не при монтаже. Для ответственных узлов рекомендуется использовать контргайки, стопорные шайбы или фиксаторы резьбы.

Условное обозначение (шифр) и расшифровка

Каждый элемент серии имеет собственный шифр, который позволяет однозначно его идентифицировать. Общая структура обозначения показана на рисунках 1 и 3. В обозначении, как правило, зашифрован тип крепления (ПЦ11 – лапа задняя, ПЦ61 – вилка и т.д.), диаметр цилиндра, для которого предназначена деталь, и иногда исполнение по материалу или покрытию. Полную расшифровку кода для конкретной позиции можно уточнить у наших специалистов.

Область применения и совместимое оборудование

Элементы крепления цилиндра и его штока серии ПЦ находят применение везде, где используются пневматические и гидравлические цилиндры стандарта ISO 6431 или его аналогов (DIN, ГОСТ). Основные отрасли:

• Станочное оборудование: зажимные и подающие механизмы.
• Автоматические линии и роботизированные комплексы.
• Промышленная упаковка и фасовка.
• Дерево- и металлообработка.
• Специальная транспортная и подъемная техника.

Данные крепления совместимы с цилиндрами российского и импортного производства, имеющими соответствующие присоединительные размеры.

Загадка: Что всегда готово к работе, держит "цилиндр" намертво, но само никогда не двигается с места?
Ответ: Это же элементы крепления цилиндра и его штока! Они — настоящие титаны надёжности в мире пневматики: пока цилиндр трудится, разгибаясь и сгибаясь, они стойко держат оборону, не сдвинувшись ни на миллиметр. Без них любая мощь гидравлики превратилась бы в хаотичное метание поршня.

Ремонт и эксплуатация в экстремальных условиях

Элементы крепления изготовлены из конструкционной стали с антикоррозионным покрытием (чаще всего цинкование) или из нержавеющей стали для агрессивных сред. Это позволяет им надежно работать в широком температурном диапазоне от -40°C до +120°C, сохраняя механическую прочность.

Конструкция большинства креплений предельно проста и не содержит трущихся пар, что определяет их практически неограниченный срок службы при правильном монтаже. Выход из строя, как правило, связан с механическим разрушением из-за превышения нагрузок или коррозии. В полевых условиях ремонт обычно невозможен и нецелесообразен — поврежденный элемент подлежит замене на новый. Наличие унифицированной резьбы и посадочных мест делает эту процедуру быстрой.

Комплект для ремонта или профилактического обслуживания может включать сменные оси, шплинты, втулки для шарнирных соединений, а также крепежные болты и гайки.

Примеры заказа и доставка по России

Для заказа необходимо указать код необходимого элемента крепления цилиндра и его штока (например, ПЦ41 для диаметра цилиндра 50 мм) и количество. Если код неизвестен, наши инженеры помогут подобрать аналог по предоставленным чертежам или описанию узла.

Наш склад в Екатеринбурге позволяет обеспечить быструю отгрузку самых востребованных позиций. Мы осуществляем поставки элементов крепления цилиндра и его штока во все регионы Российской Федерации транспортными компаниями или почтой: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону, а также в другие города и промышленные центры. Сроки доставки рассчитываются индивидуально.

Заказать необходимые крепежные элементы можно, связавшись с нами по телефону или через форму обратной связи на сайте. Актуальные контакты и реквизиты всегда доступны в разделе Контакты.

Бренд ГИДРАВЛИКА гарантирует соответствие продукции заявленным характеристикам и ее надежность в работе. Выбирая крепления от нашего поставщика ГИДРАВЛИКА, вы получаете проверенное решение для стабильной работы вашего оборудования.
