Универсальные элементы крепления цилиндра и штока МЦМ – это важнейшие компоненты для надежной фиксации миниатюрных цилиндров на оборудовании. Правильный подбор крепежных аксессуаров обеспечивает корректную работу всего пневматического или гидравлического привода, влияя на точность, долговечность и безопасность. Эти изделия бренда ГИДРАВЛИКА позволяют монтировать цилиндры серии МЦ в самых разнообразных пространственных положениях, адаптировать их к конкретным условиям монтажа и компенсировать возможные несоосности в кинематических цепях.
Назначение и описание серии элементов крепления
Линейка элементов крепления цилиндра и штока МЦМ включает две основные группы: для фиксации корпуса цилиндра и для соединения штока с рабочей нагрузкой. Каждая группа решает свои задачи по монтажу и компенсации погрешностей. Использование качественных элементов крепления цилиндра и штока МЦМ от производителя ГИДРАВЛИКА минимизирует вибрации, износ и риск поломки, что особенно важно в высокоточном промышленном оборудовании.
Основные типы элементов крепления цилиндра
Для установки корпуса миниатюрного цилиндра используются следующие виды креплений:
- Лапа: Позволяет установить цилиндр параллельно монтажной плоскости через отверстия в лапах. Это самый простой и распространенный способ.
- Фланец: Обеспечивает жесткое крепление цилиндра к любой поверхности с помощью фланцевого отверстия, что часто требуется при ограниченном пространстве.
- Кронштейн для задней крышки: Универсальное решение, позволяющее крепить цилиндр как параллельно, так и под прямым углом к поверхности. Он также допускает колебательные движения штока и его самовыравнивание.
Подбор оптимальных элементов крепления цилиндра и штока МЦМ зависит от типа цилиндра, направления нагрузки и особенностей конструкции машины.

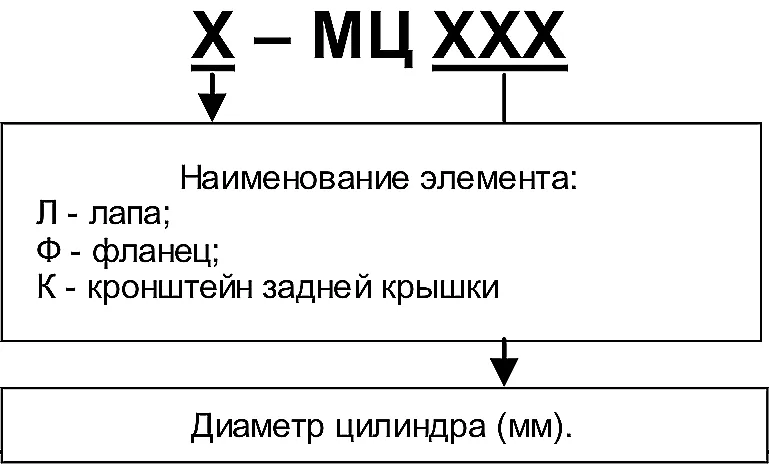

Структурная схема условного обозначения элементов крепления корпуса цилиндров МЦМ.
Основные типы элементов крепления штока цилиндра
Для соединения штока миницилиндра с ведомым механизмом применяются три типа аксессуаров:
- Вилкообразные головки (ВГ): Обеспечивают шарнирное соединение, позволяющее штоку и механизму совершать угловые движения относительно друг друга.
- Шарнирные головки (ШГ): Компенсируют в определенных пределах угловую несоосность осей штока и присоединительного узла ведомого механизма, снижая паразитные нагрузки.
- Муфты (МК): Наиболее универсальный элемент, допускающий компенсацию как углового несовпадения осей, так и их параллельного смещения в заданных пределах.
Эти компоненты завершают систему элементов крепления цилиндра и штока МЦМ, обеспечивая гибкость и надежность всей кинематической схемы.

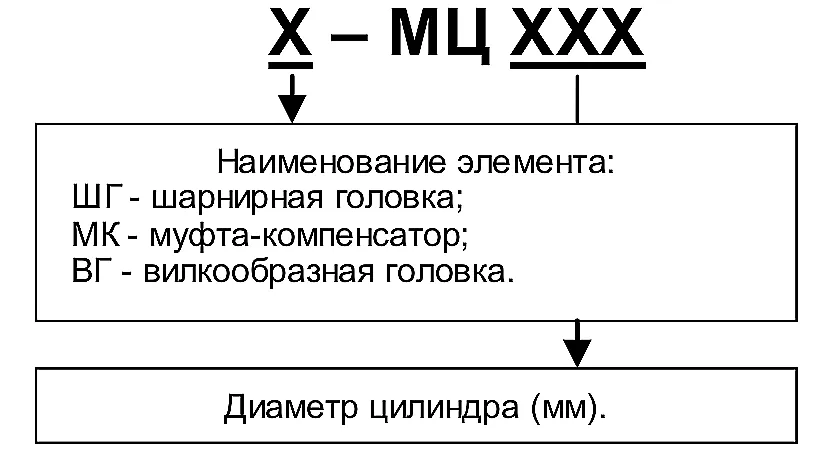

Структурная схема условного обозначения элементов крепления штока миницилиндров МЦМ.
Иллюстрация элементов крепления штока цилиндра: вилкообразные головки, шарнирные головки и муфты.
Технические характеристики элементов крепления
Конструкция всех элементов крепления цилиндра и штока МЦМ рассчитана на работу в составе пневмосистем. Основные параметры варьируются в зависимости от конкретного типа, размера цилиндра и материала исполнения.
| Параметр | Описание | Типовые значения / Особенности |
|---|
| Рабочее давление | Максимальное давление в системе | До 1,0 МПа (10 бар) для стандартных серий |
| Диапазон температур | Температура окружающей среды и рабочей среды | От -10°C до +80°C (стандартно) |
| Тип рабочей среды | Совместимые среды | Сжатый воздух, инертные газы. Возможно исполнение для гидравлики. |
| Присоединительные размеры | Резьба, диаметры отверстий под крепеж | Определяются типоразмером цилиндра (МЦМ 10, 16, 20, 25 и т.д.) |
| Масса | Вес элемента | От нескольких грамм до десятков грамм, в зависимости от размера и материала. |
| Материал исполнения | Основной конструкционный материал | Алюминиевый сплав, нержавеющая или углеродистая сталь, пластик. |
| Способ монтажа | Тип крепления | Резьбовой, на фланец, с помощью шплинтов или стопорных колец. |
Вес, габаритные размеры и код ТН ВЭД
Габариты и масса элементов напрямую зависят от типоразмера миницилиндра МЦМ, для которого они предназначены. Например, элементы для МЦМ-10 будут значительно компактнее и легче, чем для МЦМ-32. Общий диапазон габаритных размеров по длине/ширине/высоте может составлять от 10x10x5 мм для малых головок до 50x50x30 мм для крупных фланцев. Для точного подбора необходима спецификация по конкретному типоразмеру.
Код ТН ВЭД для данных изделий обычно относится к группе 8412 (двигатели и силовые установки пневматические) или 8302 (скобяные изделия, кронштейны, петли), точный код уточняется при таможенном декларировании в зависимости от конструкции и материала.
| Тип элемента | Примерный диапазон веса, г | Примерный диапазон габаритов (ДxШxВ), мм |
|---|
| Лапа для МЦМ | 5 – 50 | 15x10x5 – 40x25x15 |
| Фланец | 10 – 100 | 20x20x5 – 60x60x10 |
| Кронштейн задней крышки | 15 – 120 | 25x20x10 – 70x50x20 |
| Вилкообразная головка (ВГ) | 2 – 30 | 10x8x5 – 30x15x10 |
| Шарнирная головка (ШГ) | 3 – 40 | 12x10x8 – 35x20x15 |
| Муфта (МК) | 5 – 50 | 15x12x10 – 40x25x20 |
Принцип работы элементов крепления
Принцип действия элементов крепления цилиндра и штока МЦМ основан на механической фиксации и, в случае элементов для штока, на обеспечении подвижного шарнирного соединения. Кронштейны и лапы жестко фиксируют корпус цилиндра, воспринимая основные силовые нагрузки и моменты. Головки и муфты на штоке обеспечивают кинематическую связь, передавая усилие от штока к рабочему органу, но при этом допуская небольшие угловые или параллельные смещения. Это предотвращает заклинивание и изгиб штока при неточном монтаже или в процессе работы.
Температурный режим работы и срок службы
Стандартные элементы крепления цилиндра и штока МЦМ рассчитаны на работу в температурном диапазоне от -10°C до +80°C. При использовании специальных материалов (например, морозостойких уплотнений или нержавеющей стали) нижний предел может быть расширен. Срок службы этих компонентов напрямую зависит от условий эксплуатации: уровня вибрации, ударных нагрузок, чистоты рабочей среды. При нормальных условиях и правильном монтаже они служат весь срок службы самого цилиндра, составляющий сотни тысяч и даже миллионы циклов.
Загадка: Что всегда можно найти на крепкой дружбе, но без чего не обойтись в механике?
Ответ: Надежные элементы крепления цилиндра и штока МЦМ! Шутка в тему: Инженер говорит новичку: «Запомни, если цилиндр болтается, значит, ты сэкономил на самом главном – на элементах крепления цилиндра и штока МЦМ!»
Область применения и совместимое оборудование
Элементы крепления цилиндра и штока МЦМ широко используются везде, где применяются миниатюрные цилиндры. Это автоматизированные производственные линии, станки с ЧПУ, упаковочное и полиграфическое оборудование, медицинские и аналитические приборы, робототехнические комплексы, системы автоматики вентиляции и кондиционирования. Они совместимы со всем спектром миницилиндров серии МЦ от бренда ГИДРАВЛИКА, а также могут использоваться с аналогами других производителей при совпадении присоединительных размеров.
Состав ремкомплекта и часто заменяемые детали
Как правило, сами по себе элементы крепления цилиндра и штока МЦМ не требуют ремонта и поставляются как единое целое. Однако в случае интенсивной эксплуатации или ударных нагрузок могут изнашиваться сопрягаемые поверхности, резьбовые соединения или шарнирные пальцы в головках.
| Тип элемента | Что может выйти из строя | Рекомендуемые запасные части |
|---|
| Лапа, Фланец, Кронштейн | Износ резьбы отверстий под крепеж, трещины в корпусе. | Ремонт нецелесообразен, замена на новый элемент. |
| Вилкообразная головка (ВГ) | Износ отверстия под палец, разрыв вилки. | Шарнирный палец, стопорное кольцо, иногда вся головка. |
| Шарнирная головка (ШГ), Муфта (МК) | Износ шаровой поверхности, износ уплотнения, люфт. | Комплект уплотнений, шаровой палец, корпус головки. |
Принцип работы: вал, золотник, клапан
В данном случае элементы крепления не являются активными управляющими устройствами (золотниками или клапанами), а выполняют пассивную механическую функцию. Их работа основана на статической (лапы, фланцы) или кинематической (головки, муфты) фиксации. В шарнирных соединениях основным подвижным элементом является вал (палец), обеспечивающий вращение. Управление движением осуществляется не самими элементами крепления, а цилиндром, к которому они присоединены.
Работа в экстремальных условиях
При необходимости стандартные элементы крепления цилиндра и штока МЦМ могут быть адаптированы для работы в более жестких условиях. Возможно исполнение для низких температур до –40°C с применением морозостойких материалов и смазок. Изделия совместимы с большинством стандартных промышленных масел и смазок, применяемых в отечественной технике по ГОСТ. Благодаря простой и надежной конструкции, большинство этих элементов может быть заменено или отремонтировано непосредственно в полевых или цеховых условиях с минимальным набором инструментов.
Условное обозначение элементов крепления (шифр, код модели)
Как видно из структурных схем, каждая модификация элементов крепления цилиндра и штока МЦМ имеет свое условное обозначение, которое формируется по определенным правилам. Код обычно включает в себя обозначение серии (например, МЦМ), типоразмер цилиндра (10, 16, 20…), тип элемента крепления (ЛАПА, ФЛАН, КР-ЗК для кронштейна; ВГ, ШГ, МК для элементов штока) и иногда дополнительные индексы, обозначающие материал или исполнение. Расшифровка конкретного шифра указывается в техническом паспорте или каталоге производителя.
Габаритные и присоединительные размеры
Для корректного монтажа и проектирования необходимо знать точные габаритные и присоединительные размеры выбранных элементов крепления цилиндра и штока МЦМ. Эти данные, включая межосевые расстояния, диаметры отверстий, типы и шаг резьбы, приводятся в подробных чертежах для каждой конкретной модели. Используйте схемы, представленные выше, как основу для понимания принципа обозначения и обратитесь к технической документации для получения точных числовых значений.
Примеры заказа элементов крепления
Для заказа необходимо указать точное условное обозначение элемента, соответствующее типоразмеру вашего цилиндра МЦМ. Например:
- МЦМ-16-ЛАПА – Лапа для цилиндра МЦМ с диаметром 16 мм.
- МЦМ-20-ФЛАН – Фланец для цилиндра МЦМ 20 мм.
- МЦМ-25-КР-ЗК – Кронштейн задней крышки для МЦМ 25 мм.
- МЦМ-10-ВГ-ХХ – Вилкообразная головка для штока цилиндра МЦМ 10 мм, конкретное исполнение ХХ.
Уточнить наличие, цену и оформить заказ можно через нашу компанию ГИДРАВЛИКА.
Доставка элементов крепления по России
Мы осуществляем поставки элементов крепления цилиндра и штока МЦМ во все регионы Российской Федерации. Доставка возможна транспортными компаниями или почтой в такие города, как Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону, Уфа, Красноярск, Пермь, Воронеж, Волгоград и многие другие. Основной склад и офис находятся в Екатеринбурге, что позволяет оперативно обрабатывать заказы со всей страны.
Все элементы крепления цилиндра и штока МЦМ представленные на сайте, поставляются напрямую от производителя или являются оригинальными компонентами, гарантирующими совместимость и надежность. Выбирая продукцию бренда ГИДРАВЛИКА, вы выбираете качественные инженерные решения для вашего производства.
