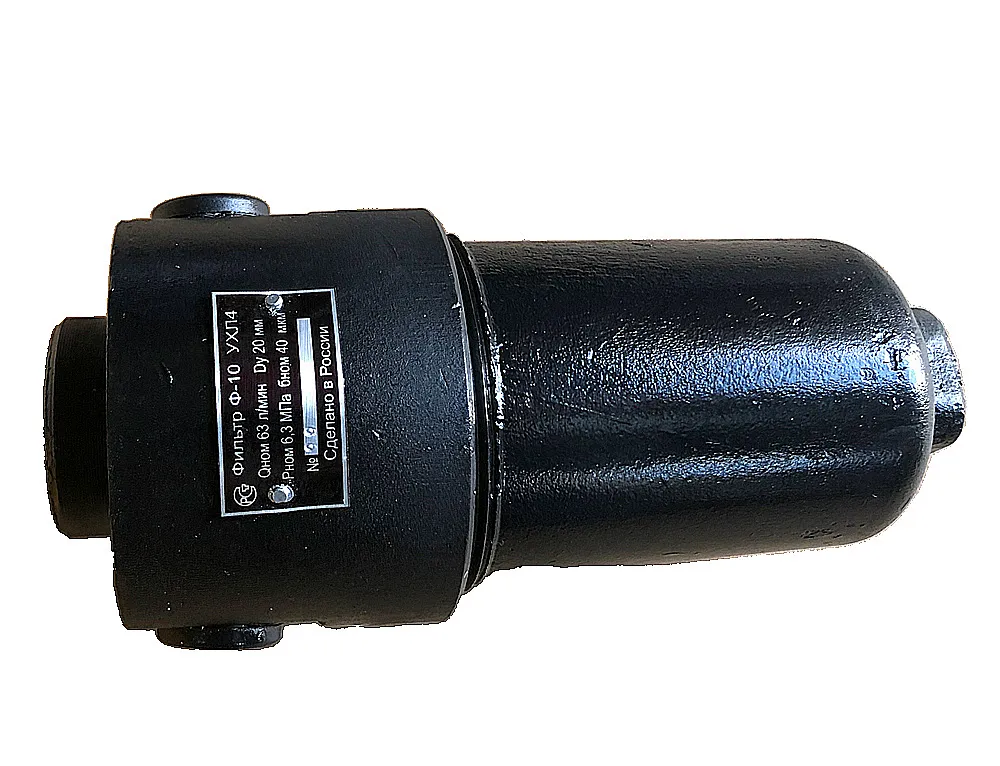

Описание и назначение
Фильтр Ф10Н 16-5/6,3 является ключевым компонентом для обеспечения надежности и долговечности гидравлических и смазочных систем промышленного оборудования. Его основная функция – глубокая очистка рабочей жидкости от механических примесей размером от 5 микрон. Данная модель устанавливается на линии подачи или слива гидравлического масла в станках, прессах, металлообрабатывающих комплексах и другом гидрофицированном оборудовании. Применение фильтра Ф10Н 16-5/6,3 позволяет защитить дорогостоящие гидрокомпоненты (насосы, клапаны, гидроцилиндры) от абразивного износа, продлевая межсервисные интервалы и снижая эксплуатационные расходы.
Вес, габаритные размеры и Код ТН ВЭД
Фильтр Ф10Н 16-5/6,3 обладает компактными габаритами, что облегчает его монтаж в условиях ограниченного пространства гидростанций и насосных групп. Его масса составляет 1,8 кг. Стандартные присоединительные размеры соответствуют условному проходу Ду16 мм, что обеспечивает совместимость с большинством типовых трубопроводных систем. Для таможенного оформления применяется Код ТН ВЭД 8421 23 000 0.
| Параметр | Значение |
|---|
| Высота, мм | 260 |
| Ширина/длина, мм | 110 × 110 |
| Вес, кг | 1,8 |
| Условный проход, мм | 16 |
| Код ТН ВЭД | 8421 23 000 0 |
Инженер, устанавливая фильтр Ф10Н 16-5/6,3, сказал коллегам: «Теперь наша система чиста, как слеза. А если кто-то в неё пылинку занесёт – этот фильтр его вычислит! В гидравлике, как в оперативной работе, главное – своевременная фильтрация».

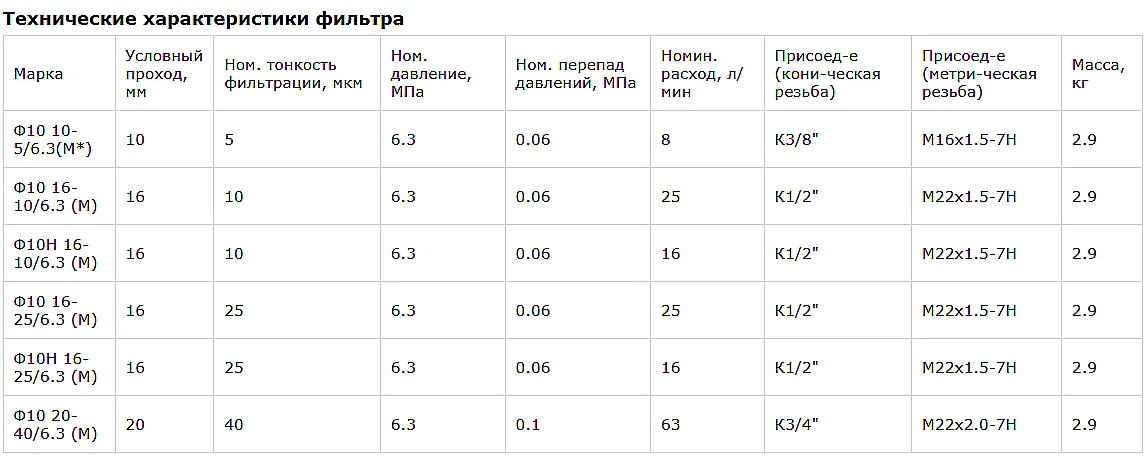

Технические характеристики
Ниже представлены ключевые эксплуатационные параметры, определяющие область применения и производительность устройства.
| Параметр | Значение |
|---|
| Тип фильтра по месту установки | Напорный/сливной |
| Номинальная пропускная способность (расход) | 16 л/мин |
| Максимальное рабочее давление | 6,3 МПа (63 бар) |
| Степень очистки (фильтрационная точность) | 5 мкм |
| Диапазон рабочих температур жидкости | от +1 до +80 °C |
| Тип рабочей среды | Минеральные масла (вязкость до 500 сСт), жидкости HFS (до +60°C), HFD (до +80°C) |
| Масса устройства (ориентировочно) | 1,8 кг |
| Климатическое исполнение | УХЛ4, О4.1 |
| Материал корпуса | Сталь 20Л |
Преимущества и особенности эксплуатации
Выбор фильтра Ф10Н 16-5/6,3 для обслуживания гидравлических контуров обеспечивает ряд значимых преимуществ:
Увеличение ресурса гидросистемы: Эффективное улавливание частиц размером от 5 мкм предотвращает абразивный износ прецизионных пар насосов, золотников распределителей и уплотнений, что напрямую влияет на увеличение межремонтного периода.
Стабильность параметров системы: Чистое масло сохраняет свои смазывающие и антикоррозионные свойства, обеспечивая стабильное давление и плавность работы гидроприводов.
Сокращение простоев и затрат на обслуживание: Наличие индикатора загрязнения позволяет проводить замену фильтрующего элемента по фактическому состоянию, а не по регламенту, что минимизирует незапланированные остановки оборудования.
Универсальность подключения: Стандартные присоединительные размеры (Ду16) и климатическое исполнение УХЛ4 делают фильтр Ф10Н 16-5/6,3 совместимым с широким спектром отечественного и импортного оборудования.
Экономическая эффективность: Стоимость регулярной замены фильтроэлемента несопоставимо ниже затрат на ремонт вышедшего из строя гидронасоса или замену поврежденных уплотнений.
Принцип работы напорно-сливного фильтра
Рабочая жидкость под давлением поступает во входной порт фильтра Ф10Н 16-5/6,3. Внутри корпуса поток направляется через фильтрующий элемент шторного типа, выполненный из специального материала. Данный элемент задерживает твердые механические частицы заданной крупности (от 5 мкм). Очищенная жидкость проходит в выходную полость и далее поступает в защищаемый узел гидросистемы. Для предотвращения критического роста перепада давления и обеспечении бесперебойной работы при полном засорении элемента, конструкцией предусмотрен перепускной клапан с пружинным механизмом. При достижении перепада давления около 0,35 МПа клапан открывается, и часть потока начинает циркулировать в обход фильтрующего элемента. Комбинация высокой точности фильтрации и системы байпасного клапана обеспечивает надежную защиту без риска создания «масляного голодания» в системе.

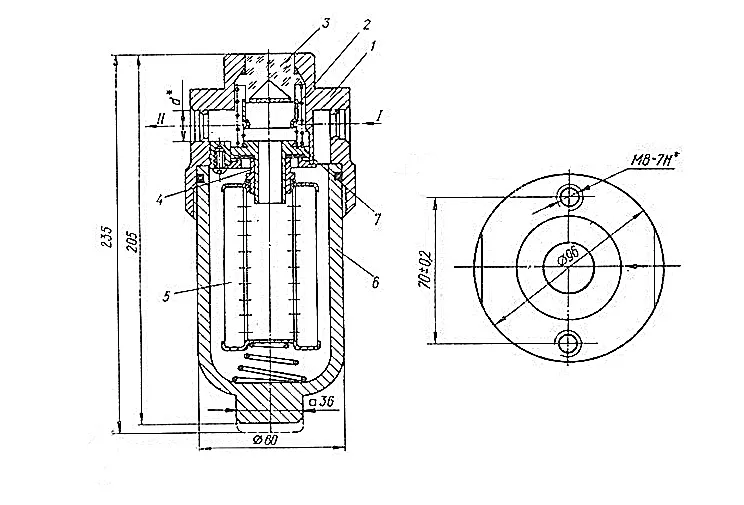

Изображение: Внутреннее устройство фильтра Ф10Н 16-5/6,3: фильтрующий элемент, байпасный клапан и механизм индикации загрязнения.
Температурный режим работы и ресурс
Фильтр Ф10Н 16-5/6,3 рассчитан на эксплуатацию в широком диапазоне температур рабочей среды: от +1°C до +80°C, что позволяет использовать его как в отапливаемых цехах, так и в условиях умеренного климата. Для обеспечения заявленного срока службы, составляющего до 2000 моточасов для фильтрующего элемента и до 8 лет для корпуса в сборе, необходимо соблюдать несколько условий. Во-первых, качество заливаемого масла должно соответствовать рекомендациям производителя основного оборудования. Во-вторых, важно контролировать степень загрязнения по встроенному индикатору и своевременно производить замену элемента. В-третьих, необходимо избегать работы на предельных значениях давления и температуры. Корпус из литой стали 20Л обладает повышенной коррозионной стойкостью, что подтверждается климатическими исполнениями для умеренно-холодного (УХЛ4) и тропического (О4.1) климата.
Области применения и типовое оборудование
Фильтр Ф10Н 16-5/6,3 находит применение во всех отраслях промышленности, где используются гидравлические системы среднего давления. Типичные области установки:
Металлообработка: Гидроприводы токарных, фрезерных, шлифовальных станков с ЧПУ, координатно-пробивные прессы, ножницы гильотинного типа.
Деревообработка: Прессовое оборудование для производства ДСП, МДФ, фанеры; гидравлические прессы для шпона.
Машиностроение: Кузнечно-прессовое оборудование (кривошипные и гидравлические прессы), прессы для пластика и резины.
Специальная техника: Вспомогательные гидросистемы мобильной строительной техники, испытательные стенды.
Прочие установки: Системы централизованной смазки тяжелых агрегатов, гидравлические станции управления.
Использование фильтра Ф10Н 16-5/6,3 особенно критично в условиях запыленных производств, где риск загрязнения гидравлического масла абразивными частицами максимален.
Состав ремкомплекта и типовые запчасти
Для обслуживания и восстановления работоспособности фильтра производитель предлагает сменные комплектующие. Чаще всего замене подлежит фильтрующий элемент, однако в процессе эксплуатации могут потребоваться и другие детали.
| Наименование детали | Функция | Признаки износа/неисправности |
|---|
| Фильтрующий элемент (картридж) шторного типа | Непосредственная очистка жидкости. | Постоянное срабатывание индикатора загрязнения (красный сигнал), рост перепада давления. |
| Уплотнительные кольца (манжеты) | Герметизация соединений корпуса. | Появление течей масла по фланцевым соединениям. |
| Пружина перепускного клапана | Поддержание заданного давления открытия байпасного канала. | Клапан срабатывает при некорректном давлении (слишком рано или слишком поздно). |
| Стекло смотрового окна с уплотнением | Визуальный контроль индикатора. | Запотевание, трещины, течь через уплотнение. |
| Индикатор загрязнения (сигнальный шток) | Визуальная индикация степени засорения элемента. | Механическое заедание, отсутствие движения штока. |
Типичные ошибки при подборе фильтра
Некорректный выбор фильтра может привести к его неэффективной работе или выходу из строя гидросистемы. Основные ошибки:
1. Подбор только по присоединительному размеру. Важно учитывать не только диаметр подключения (Ду16), но и номинальный расход (16 л/мин). Установка фильтра с меньшей пропускной способностью создаст избыточное сопротивление потоку.
2. Игнорирование типа рабочей среды. Фильтр Ф10Н 16-5/6,3 рассчитан на минеральные масла и определенные типы негорючих жидкостей. Использование с агрессивными или несовместимыми смазочно-охлаждающими техническими жидкостями (СОТЖ) недопустимо.
3. Пренебрежение температурным диапазоном. Работа при температурах ниже +1°C или выше +80°C для жидкости может привести к повреждению фильтрующего элемента или потере герметичности уплотнений.
4. Неучет наличия индикатора. Для систем, требующих постоянного визуального контроля состояния фильтра, наличие индикатора загрязнения, как у модели Ф10Н 16-5/6,3, является критически важным.
5. Выбор без учета давления в системе. Максимальное рабочее давление фильтра (6,3 МПа) должно превышать штатное давление в линии его установки с запасом не менее 20-30%.
Условное обозначение: расшифровка индекса
Маркировка «Ф10Н 16-5/6,3» несет полную информацию об основных технических параметрах изделия:
Ф – обозначает «Фильтр», тип изделия.
10 – серийный номер или номер модели в линейке производителя.
Н – тип исполнения: «Напорный/сливной».
16 – номинальная пропускная способность (расход) в литрах в минуту.
5 – номинальная тонкость фильтрации в микрометрах (мкм).
6,3 – значение максимального рабочего давления, выраженное в мегапаскалях (МПа).
Таким образом, индекс однозначно определяет ключевые эксплуатационные характеристики для грамотного инженерного подбора.
Габаритные и присоединительные размеры для монтажа
Для корректной интеграции фильтра Ф10Н 16-5/6,3 в существующую или проектируемую гидросистему необходимы точные монтажные размеры. Устройство имеет фланцевое присоединение, стандартизированное под условный проход Ду16 мм.
Изображение: Габаритный чертеж фильтра Ф10Н 16-5/6,3 с указанием высоты (260 мм) и межосевых расстояний.
Изображение: Схема присоединительного фланца фильтра Ф10Н 16-5/6,3: диаметр отверстий под крепеж М10 и шаг 80 мм.
При проверке совместимости с оборудованием следует обратить внимание на соответствие посадочных отверстий (4 отверстия М10 с шагом 80 мм), а также обеспечить свободное пространство вокруг устройства для технического обслуживания и замены элемента.
Примеры комплектации заказа
Для оперативного оформления поставки можно ориентироваться на следующие типовые варианты заказа:
Базовый комплект: Фильтр Ф10Н 16-5/6,3 в сборе (1 шт.) с паспортом и инструкцией по монтажу.
Сервисный комплект: Фильтр Ф10Н 16-5/6,3 в сборе + запасной фильтрующий элемент (картридж) + комплект уплотнительных колец. Оптимален для обеспечения бесперебойной работы с возможностью быстрой замены.
Комплект для групповой установки: Несколько фильтров Ф10Н 16-5/6,3 (от 4 штук) с общим запасом фильтроэлементов для одновременной модернизации нескольких однотипных станков или гидростанций.
Все варианты поставляются с полным пакетом документов и сертификатами соответствия. Уточнить наличие и оформить заказ можно через сайт.
Сроки поставки и доставка
Оборудование и запасные части бренда ГИДРАВЛИК поставляются компанией ГИДРАВЛИКА по всей территории Российской Федерации и в страны СНГ. Для основных городов России, таких как Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также других региональных центров, действуют стандартные сроки поставки от 2 до 7 рабочих дней в зависимости от удаленности. На большинство позиций, включая фильтр Ф10Н 16-5/6,3, действует складская программа, позволяющая отгрузить товар в кратчайшие сроки. Для получения точной информации о наличии и стоимости доставки в ваш город свяжитесь с нашими техническими специалистами через раздел Контакты.
Надежный фильтр Ф10Н 16-5/6,3 от производителя ГИДРАВЛИК – это инвестиция в стабильность вашего производства. Своевременная и качественная фильтрация рабочей жидкости защищает дорогостоящее гидравлическое оборудование от преждевременного износа, сокращая затраты на ремонт и простой. Компания ГИДРАВЛИКА не только поставляет оригинальные комплектующие, но и предоставляет полную техническую поддержку, помогая подобрать аналог под вашу конкретную систему. Для консультации и оформления заявки воспользуйтесь формой обратной связи на сайте.
