Промышленный блок кондиционирования БК-М-6-2 представляет собой готовый комплекс для эффективной обработки сжатого воздуха. Этот агрегат незаменим для ответственных участков пневмолиний, где требуется обеспечить чистоту, стабильное давление и смазку для рабочей среды. Блок кондиционирования БК-М-6-2 является универсальным решением и позволяет повысить ресурс и надёжность всех последующих пневматических компонентов.
Блок кондиционирования воздуха: описание модели БК-М-6-2
Устройство объединяет в одном корпусе три ключевых функции: очистку рабочей среды от влаги и механических примесей, точное регулирование рабочего давления до установленного значения и дозированную подачу масляного тумана в систему. Блок кондиционирования БК-М-6-2 предназначен для интеграции в пневмосистемы станков, автоматических линий и технологического оборудования с условным проходом 6 мм. Конструкция и материалы соответствуют требованиям ГОСТ 17433 (по чистоте воздуха) и ГОСТ 15150 (климатическое исполнение УХЛ4).
Общие параметры и код ТН ВЭД
Общий вес готового изделия варьируется от 1,8 до 2,3 килограмм, что определяется опциональным оснащением. Габаритные размеры составляют 215 мм в глубину, 85 мм в ширину и 140 мм в высоту. Монтаж блока кондиционирования БК-М-6-2 выполняется в строго вертикальном положении, допустимое отклонение не превышает 5 градусов, что критично для корректного отвода конденсата. Присоединение к трубопроводу осуществляется с помощью стандартной трубной резьбы G 1/4". Для таможенного оформления используется Код ТН ВЭД 8481 80 910 0.

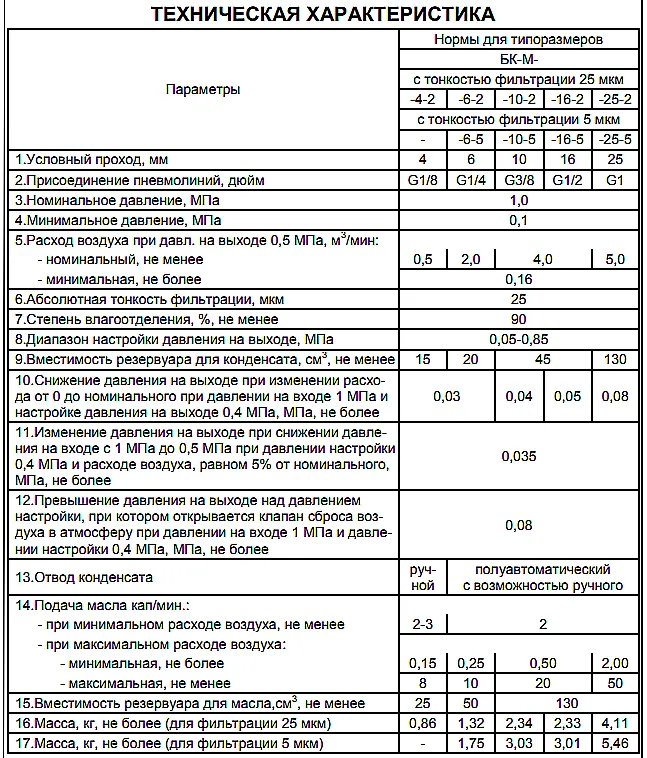

| Технический параметр | Значение для БК-М-6-2 |
|---|
| Условный проход (Ду), мм | 6 |
| Диапазон рабочего давления, МПа | от 0,1 до 1,0 |
| Рабочая среда | Сжатый воздух, очищенный не грубее 12 класса по ГОСТ 17433 |
| Диапазон температур эксплуатации, °C | от -40 до +50 |
| Масса изделия, кг | 1,8 – 2,3 |
| Производительность (пропускная способность) при номинальных условиях | Соответствует расходу для прохода DN 6 |
Чертеж устройства блока кондиционирования БК-М-6-2. Показаны основные модули: фильтр-влагоотделитель, редукционный клапан с регулировочным винтом и маслораспылитель с дросселем.
Собрали два инженера сложный пневмопривод, но он не работает. Говорят: «Может, давление проверим?» Открывают схему, а там блок кондиционирования БК-М-6-2 с пометкой «Поставить в последнюю очередь». Так и сидели, ждали своей очереди.
Преимущества и особенности эксплуатации
Интеграция блока кондиционирования БК-М-6-2 в технологическую линию приносит пользователю ряд значимых выгод:
1. Снижение эксплуатационных затрат и простоев. Качественная фильтрация и смазка минимизируют износ дорогостоящих пневмоцилиндров и пневмоклапанов, увеличивая межсервисные интервалы.
2. Повышение стабильности работы оборудования. Редукционный клапан, входящий в состав блока кондиционирования БК-М-6-2, гарантирует поддержание заданного давления вне зависимости от колебаний в магистрали, что критично для точных операций.
3. Удобство монтажа и обслуживания. Компактное все-в-одном решение сокращает время на проектирование и сборку пневмоцепи. Ручной сброс конденсата выполняется быстро и безопасно.
4. Универсальность и совместимость. Стандартная резьба G 1/4" позволяет встраивать блок кондиционирования БК-М-6-2 в системы с компонентами различных производителей.
5. Адаптация под конкретные задачи. Наличие опций, таких как тонкая фильтрация или автоматический отвод конденсата, делает этот блок кондиционирования гибким инструментом.
Устройство и принцип действия БК-М-6-2
Работа блока кондиционирования БК-М-6-2 основана на последовательном прохождении сжатого воздуха через три функциональных модуля.
Среда под давлением сначала поступает во входной патрубок «ВХ» фильтра-влагоотделителя марки П-ФВ. Здесь происходит отделение капельной влаги и улавливание крупных механических частиц размером от 40 микрон (в базовой версии). Отфильтрованный воздух движется далее в редукционный клапан П-РК. С помощью регулировочного винта, фиксируемого рукояткой, оператор задаёт требуемое выходное давление, которое клапан будет стабильно поддерживать.
На последнем этапе воздушный поток проходит через маслораспылитель П-М. В этом узле происходит дозированное добавление масляного тумана для смазки движущихся частей пневматических исполнительных механизмов. Интенсивность распыления регулируется отдельным дросселем. Накопившийся в фильтре конденсат удаляется вручную нажатием на специальный штуцер.

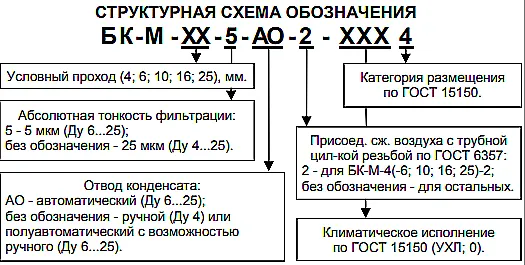

Расшифровка условного обозначения модели
Маркировка блок кондиционирования БК-М-6-2 имеет следующую логическую структуру:
БК — базовое обозначение «Блок Кондиционирования».
М — конструктивное исполнение, подразумевающее наличие фильтра, редуктора и маслораспылителя с ручным отводом конденсата.
6 — числовой индекс, указывающий на значение условного прохода в 6 миллиметров.
2 — порядковый номер версии или модификации в данной линейке изделий.
Таким образом, блок кондиционирования БК-М-6-2 представляет собой конкретную модель в серии устройств подготовки воздуха с заданными параметрами.
Ресурс, температурный режим и факторы долговечности
Расчётный срок службы блока кондиционирования БК-М-6-2 составляет не менее 8 лет при соблюдении регламента эксплуатации. Устройство сохраняет работоспособность в широком температурном диапазоне: от -40°C до +50°C, что позволяет использовать его в неотапливаемых цехах и в условиях умеренного климата. Основными факторами, влияющими на ресурс, являются:
Качество и чистота входного воздуха. Несоблюдение требования о предварительной очистке до 12 класса ускоряет загрязнение фильтрующего элемента.
Своевременность технического обслуживания. Критически важна регулярная очистка или замена фильтра (рекомендуемый интервал — каждые 6 месяцев при средней нагрузке) и периодический сброс конденсата.
Соблюдение допустимого диапазона давлений. Работа на давлениях выше 1,0 МПа не допускается и может привести к повреждению элементов.
Режим работы. Блок кондиционирования БК-М-6-2 рассчитан на непрерывную эксплуатацию в составе промышленного оборудования.
Области применения в промышленности
Блок кондиционирования БК-М-6-2 находит применение в различных отраслях, где используется пневмоавтоматика:
• Станкостроение и металлообработка: в системах управления патронами, зажимами, податчиками и механизмами смены инструмента на токарных, фрезерных, сверлильных станках.
• Оборудование для нанесения покрытий: в покрасочных постах и камерах для подготовки управляющего воздуха, что исключает попадание влаги и частиц на окрашиваемую поверхность.
• Упаковочные и фасовочные автоматы: для питания приводов зажимов, толкателей, механизмов отрыва пленки, где важна стабильность и чистота воздуха.
• Сборка и тестирование: в пневматических стендах и контрольно-испытательных установках.
Благодаря своей функциональности и надёжности, блок кондиционирования БК-М-6-2 является стандартным элементом многих производственных линий.
Чертеж с габаритными и присоединительными размерами блока кондиционирования БК-М-6-2. Необходим для проверки совместимости в пневмощите.
Характеристики для монтажа: размеры и вес
Для корректной установки и проверки совместимости с существующим оборудованием необходимо учитывать следующие монтажные параметры:
| Параметр | Значение |
|---|
| Масса, кг | 1,8 – 2,3 |
| Глубина (длина корпуса), мм | 215 |
| Ширина, мм | 85 |
| Высота, мм | 140 |
| Диаметр условного прохода, мм | 6 |
| Присоединительный размер (резьба портов) | G 1/4" |
| Межосевое расстояние монтажных отверстий, мм | 50 |
Состав ремкомплекта и типичные заменяемые элементы
Наиболее подвержены износу в процессе длительной эксплуатации следующие компоненты блока кондиционирования БК-М-6-2:
| Наименование запчасти / ремкомплекта | Функция | Причина и характер износа |
|---|
| Фильтрующий элемент (картридж) | Очистка воздуха от механических примесей | Загрязнение, увеличение перепада давления. Требует плановой замены. |
| Уплотнительные кольца и манжеты (ремкомплект П-РК) | Герметизация в редукционном клапане | Потеря эластичности, механический износ от постоянного давления и вибрации. |
| Пружина редукционного клапана | Регулировка и поддержание заданного давления | Потеря жесткости, усталость металла. |
| Игольчатый дроссель маслораспылителя | Регулировка расхода масла | Загрязнение, износ регулировочной иглы. |
| Клапан сброса конденсата (в версии -АО) | Автоматический дренаж | Засорение, выход из строя поплавкового механизма. |
Распространённые ошибки при подборе модели
Выбор блока кондиционирования БК-М-6-2 без учёта всех параметров системы может привести к неэффективной работе:
1. Приоритет резьбы над расходом. Подбор только по типу подключения (G 1/4") без проверки, что пропускная способность блока кондиционирования БК-М-6-2 (DN6) соответствует пиковому расходу потребителей.
2. Пренебрежение температурным диапазоном. Использование в цехах с постоянной температурой ниже -40°C без дополнительных консультаций.
3. Игнорирование требований к рабочей среде. Подключение к магистрали с воздухом, очистка которого хуже 12 класса, приводит к быстрому засорению и выходу из строя.
4. Неверная оценка необходимости опций. Отказ от версии с тонкой фильтрацией (-5) в системах с высокочувствительной пневмоаппаратурой (например, пропорциональными клапанами) или от автоматического дренажа (-АО) при круглосуточной работе.
Примеры корректного оформления заказа
Для оперативного подбора и поставки рекомендуем указывать полную маркировку:
Пример 1 (базовый): Блок кондиционирования БК-М-6-2, климатическое исполнение УХЛ4.
Пример 2 (с тонкой очисткой): Блок кондиционирования БК-М-6-2-5 УХЛ4 (модификация с тонкостью фильтрации 5 мкм).
Пример 3 (с автоматическим дренажем): Блок кондиционирования БК-М-6-2-АО О4 (для помещений с тропическим климатом и автоматическим отводом конденсата).
Блок кондиционирования БК-М-6-2 от бренда ГИДРАВЛИК
Компания «ГИДРАВЛИКА», являясь официальным поставщиком продукции бренда ГИДРАВЛИК, гарантирует высокое качество и соответствие заявленных характеристик. Мы осуществляем техническую поддержку по подбору оборудования, помощь в поиске аналогов и консультации по монтажу. Доставка блоков кондиционирования БК-М-6-2 организуется по всей территории Российской Федерации и в страны СНГ. Отправляем транспортными компаниями в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие регионы. Для получения коммерческого предложения, уточнения сроков и оформления заказа свяжитесь с нашими специалистами через форму на сайте или по контактным данным в разделе Контакты.
