Описание и назначение блока кондиционирования БК-М-10-2
Устройство представляет собой модуль, предназначенный для комплексной подготовки сжатого воздуха в промышленных пневмосистемах, выполняющий функции очистки, регулирования давления и смазки. Блок кондиционирования БК-М-10-2 критически важен для повышения надёжности и ресурса пневмооборудования в условиях интенсивной эксплуатации.
Габариты, масса и код ТН ВЭД
Конструкция блока кондиционирования БК-М-10-2 характеризуется компактностью и удобством монтажа. Основные размерно-массовые параметры приведены в таблице.
| Параметр | Значение |
|---|
| Масса | 1.8 кг |
| Габаритные размеры (Д×Ш×В) | 210×85×160 мм |
| Код ТН ВЭД | 8481.80.970.0 |
Климатическое исполнение УХЛ4 обеспечивает работоспособность в интервале температур от -40°C до +50°C, что позволяет использовать устройство в большинстве регионов России.
Инженер-гидравлик рассказывает коллеге: "Установил блок кондиционирования БК-М-10-2 в систему – теперь воздух чище, чем совесть у бухгалтера после сдачи отчётности!" Помните, качественная подготовка воздуха – основа бесперебойной работы любого промышленного агрегата.

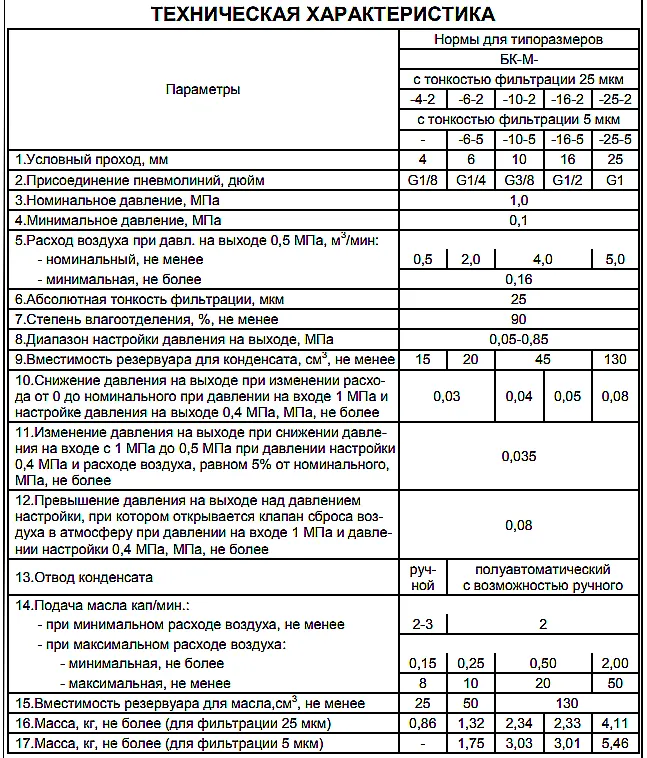

Технические характеристики БК-М-10-2
Эксплуатационные параметры блока кондиционирования БК-М-10-2 определяют его совместимость и эффективность работы в конкретной системе.
| Параметр | Значение |
|---|
| Условный проход (Ду) | 10 мм |
| Диапазон рабочего давления | от 0.1 до 1.0 МПа |
| Присоединительная резьба | G 3/8" (внутренняя) |
| Тонкость фильтрации (базовая) | 40 мкм |
| Тонкость фильтрации (опция) | 5 мкм |
| Тип рабочей среды | Сжатый воздух, инертные газы |
| Производительность (макс. расход) | Соответствует Ду 10 мм |
| Система отвода конденсата | Ручная / Полуавтоматическая |
Преимущества и особенности эксплуатации
Интеграция блока кондиционирования БК-М-10-2 в пневмосистему даёт пользователю ряд значимых выгод:
Сокращение затрат на обслуживание. Эффективная фильтрация и смазка воздуха существенно снижают износ пневмоцилиндров, клапанов и РТИ, уменьшая частоту ремонтов и связанные с ними простои.
Повышение стабильности параметров. Точное регулирование давления и удаление влаги обеспечивают постоянство характеристик воздушного потока, что положительно сказывается на точности работы автоматизированных линий.
Простота монтажа и сервиса. Модульное исполнение и стандартная резьба G 3/8" упрощают установку. Наличие вариантов дренажа облегчает плановое техобслуживание.
Широкая совместимость. Блок кондиционирования БК-М-10-2 предназначен для работы с большинством типов промышленного оборудования и совместим с широким спектром пневмокомпонентов.
Длительный ресурс работы. При соблюдении регламента эксплуатации и использовании рекомендованных материалов срок службы устройства превышает 8 лет.
Принцип работы в составе пневмосистемы
Воздух под давлением поступает на входной патрубок «ВХ». В фильтре-влагоотделителе происходит первичная очистка от механических примесей и отделение капельной влаги. Затем поток направляется в редукционный клапан, где давление снижается до заданного значения. На заключительном этапе воздух проходит через маслораспылитель, обогащаясь мелкодисперсным аэрозолем смазочного материала для последующей подачи к пневмоагрегатам. Для корректного функционирования блока кондиционирования БК-М-10-2 обязательна его вертикальная установка с минимальным отклонением от оси.
Температурный режим, ресурс и факторы влияния
Устройство рассчитано на непрерывную эксплуатацию в диапазоне температур окружающей среды от -40°C до +50°C. Заявленный ресурс – не менее 8 лет. На фактический срок службы блока кондиционирования БК-М-10-2 напрямую влияют: качество и степень загрязнённости входного воздуха, регулярность технического обслуживания (рекомендуется каждые 6 месяцев), строгое соблюдение допустимого диапазона давлений и использование только рекомендованных сортов минерального масла.
Область применения и типовое оборудование
Данный блок кондиционирования применяется в различных отраслях промышленности с использованием пневмопривода:
Металлообработка: Станки с ЧПУ, роботизированные линии, оборудование для подачи заготовок.
Пищевая и упаковочная отрасль: Фасовочные автоматы, этикетировочные машины, конвейеры (требуется пищевая комплектация).
Общее машиностроение: Сборочные автоматизированные линии, прессовое оборудование, станции управления.
Деревообработка: Пневмоцилиндры раскроечных и клеепромазочных станков.
Таким образом, блок кондиционирования БК-М-10-2 является универсальным решением для повышения надёжности промышленных пневмосистем.

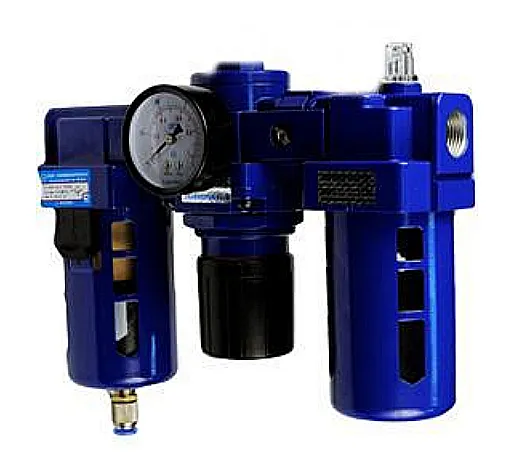

Схематическое изображение устройства и типового подключения в магистраль.
Состав ремонтного комплекта и часто заменяемые компоненты
Для поддержания работоспособности периодически требуется замена следующих расходных элементов блока кондиционирования БК-М-10-2:
| Наименование запчасти | Типовая причина износа / условия замены |
|---|
| Фильтрующий элемент (картридж) | Загрязнение механическими частицами, рекомендуемая замена раз в 12 месяцев или по перепаду давления. |
| Уплотнительные кольца и манжеты | Естественное старение резины, потеря эластичности при перепадах температуры и давления. |
| Пружина редукционного клапана | Усталость металла, приводящая к потере точности регулировки. |
| Игольчатый клапан маслораспылителя | Загрязнение некондиционным маслом или продуктами износа системы. |
Оригинальные запасные части для блока кондиционирования БК-М-10-2 доступны у официального поставщика.
Типичные ошибки при подборе устройства
Во избежание проблем при выборе блока кондиционирования БК-М-10-2 обратите внимание на следующие распространённые ошибки:
Подбор только по размеру резьбы. Необходимо всегда учитывать требуемый диапазон рабочих давлений (0.1–1.0 МПа) и расход воздуха системы.
Игнорирование требований к чистоте воздуха. Для чувствительных элементов (прецизионные клапаны, датчики) может потребоваться опция фильтрации 5 мкм.
Неучёт климатических условий. Эксплуатация вне допустимого температурного диапазона (-40°C … +50°C) приведёт к преждевременному выходу из строя.
Несоответствие типа рабочей среды. Устройство предназначено для сжатого воздуха и инертных газов. Применение с агрессивными средами недопустимо.

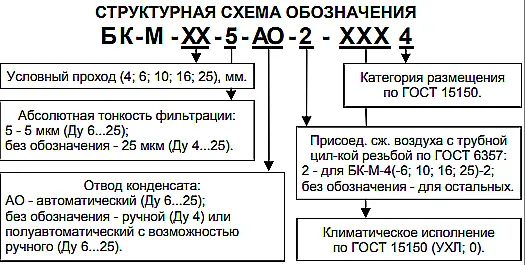

Расшифровка условного обозначения
Маркировка блока кондиционирования БК-М-10-2 структурирована следующим образом: БК – Блок Кондиционирования; М – Модульное исполнение; 10 – Условный проход (Ду), 10 мм; 2 – Порядковый номер модификации. Пример полного обозначения для заказа: «Блок кондиционирования БК-М-10-2-УХЛ4-G3/8"».

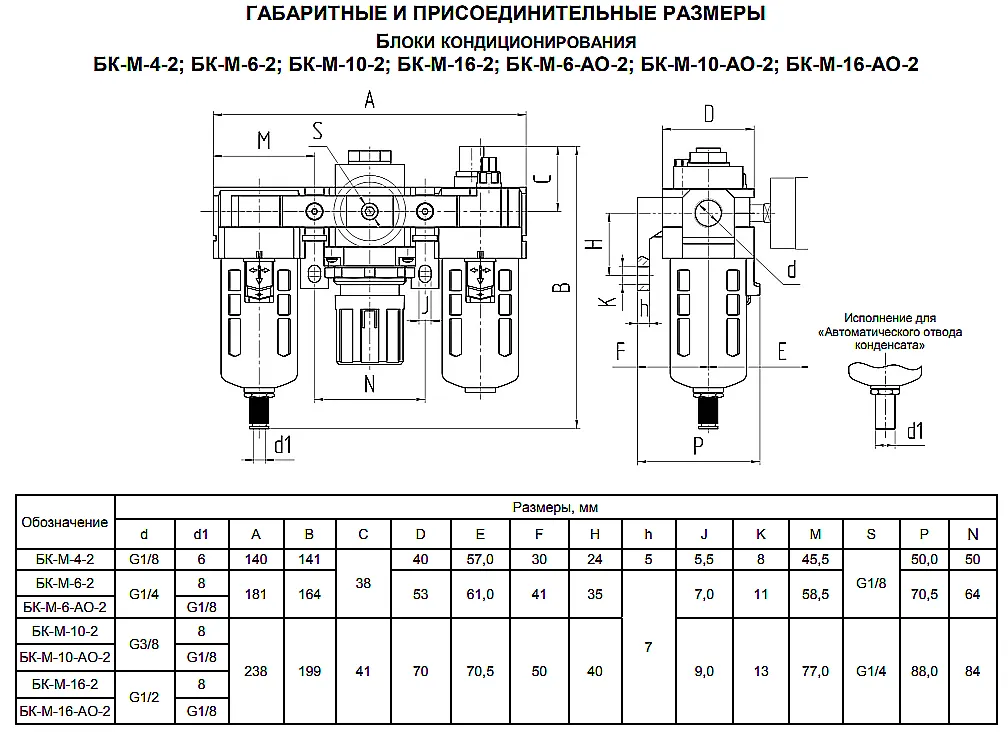

Габаритные и присоединительные размеры для монтажа
Перед установкой блока кондиционирования БК-М-10-2 необходимо проверить соответствие его габаритов и точек подключения параметрам пневмомагистрали.
Общие габариты: высота 210 мм, ширина 85 мм, глубина 160 мм.
Присоединительные размеры: вход и выход с внутренней резьбой G 3/8".
Варианты оформления заказа
Для корректного заказа блока кондиционирования БК-М-10-2 рекомендуем указывать следующие варианты комплектации:
Базовая комплектация. Блок кондиционирования БК-М-10-2, УХЛ4, резьба G 3/8", фильтрация 40 мкм, ручной дренаж.
Для систем высокой чистоты. Блок кондиционирования БК-М-10-2 с тонкостью фильтрации 5 мкм и полуавтоматическим отводом конденсата.
Для пищевой промышленности. Блок кондиционирования БК-М-10-2 в специальном исполнении с использованием пищевого масла и фильтром 5 мкм.
Устройство в рабочей среде на промышленном оборудовании.
Поставка и сервис от компании ГИДРАВЛИКА
Блок кондиционирования БК-М-10-2 производится под брендом ГИДРАВЛИК и поставляется на рынок компанией ГИДРАВЛИКА. Мы гарантируем оригинальное качество, соответствующее ГОСТ 17433, и предоставляем полный комплект документации. Наши специалисты осуществляют бесплатную консультацию и подбор оборудования, в том числе аналогов для замены. Доставка осуществляется во все регионы РФ и страны СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону. Для заказа или консультации перейдите на сайт 777-gidra.ru или оставьте заявку.
