Блок кондиционирования БК-М-16-2 — это универсальный модульный агрегат для комплексной подготовки сжатого воздуха. Он предназначен для установки в пневматические системы промышленных станков, прессов и автоматизированных линий, выполняя ключевые функции очистки, регулирования давления и смазки ответственных узлов.
Описание и назначение модульного блока подготовки воздуха
Основная задача устройства — обеспечить стабильность и чистоту рабочей среды для пневмоприводов. Блок кондиционирования БК-М-16-2 в компактном корпусе объединяет фильтр-влагоотделитель, редукционный клапан и маслораспылитель. Использование такого блока напрямую влияет на увеличение ресурса пневмоцилиндров, клапанов и инструментов, предотвращая их преждевременный износ из-за влаги, загрязнений и недостаточной смазки.
Вес, габаритные размеры и код ТН ВЭД
Модель БК-М-16-2 характеризуется следующими параметрами: масса в сборе составляет 3,8 кг. Габаритные размеры (В×Ш×Г) равны 180×120×210 миллиметров. В рамках данной серии (Ду от 4 до 25 мм) возможны вариации массы от 1,2 до 5,5 кг и габаритов от 120×80×150 до 220×150×280 мм. Код ТН ВЭД для данного класса устройств: 8481 80 910 0.
| Параметр | Значение |
|---|
| Условный проход (Ду) | 16 мм |
| Присоединительная резьба | G 1/2" |
| Вес, кг | 3,8 |
| Высота, мм | 180 |
| Ширина, мм | 120 |
| Глубина, мм | 210 |
— Почему блок кондиционирования БК-М-16-2 никогда не опаздывает на работу? Потому что всегда держит давление в норме!

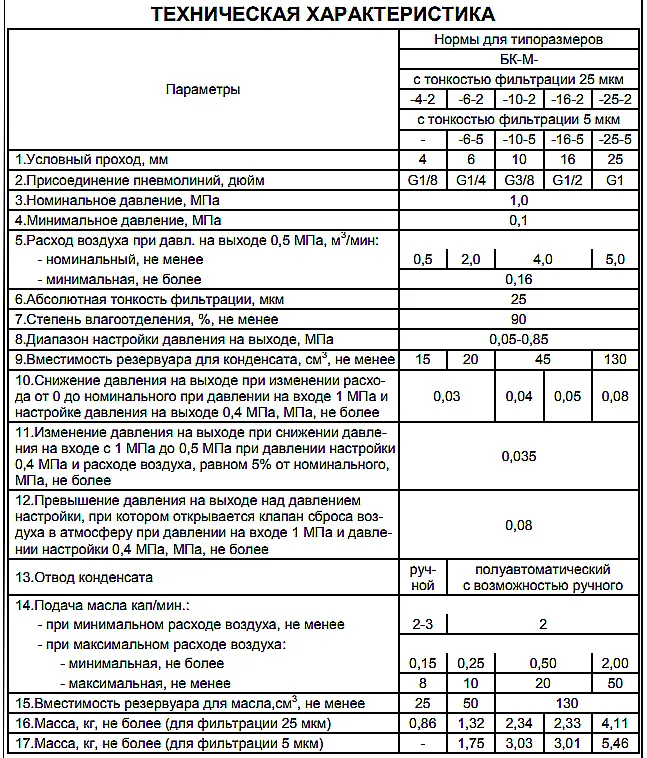

Технические характеристики и параметры
Модель БК-М-16-2 спроектирована для работы в стандартных производственных условиях. Её технические характеристики обеспечивают надёжность и долговечность.
| Наименование характеристики | Значение/Диапазон |
|---|
| Рабочее давление (макс.) | 1,0 МПа (10 бар) |
| Диапазон давления на входе | 0,1 – 1,0 МПа |
| Диапазон регулировки выходного давления | 0,1 – 0,8 МПа |
| Рабочая температура среды | -20°C до +60°C |
| Тип рабочей среды | Осушенный сжатый воздух (пищевой, индустриальный) |
| Тонкость фильтрации (класс очистки) | 5 мкм (стандартно), соответствует классу 12 по ГОСТ 17433 |
| Присоединительные размеры (резьба) | G 1/2" (вход/выход) |
| Масса (ориентировочная) | 3,8 кг |
Принципиальная схема работы блока кондиционирования БК-М-16-2: путь воздуха через фильтр, редуктор и маслораспылитель.
Преимущества и особенности эксплуатации
Выбор блока кондиционирования БК-М-16-2 обеспечивает ряд ключевых выгод для производственного процесса:
- Снижение эксплуатационных затрат: Интегрированный модуль исключает необходимость покупки и монтажа трех отдельных устройств (фильтра, редуктора, смазчика).
- Защита дорогостоящего оборудования: Эффективное удаление влаги, масляных паров и частиц размером до 5 мкм предотвращает коррозию и абразивный износ пневмоаппаратуры.
- Стабильность работы пневмосистем: Редукционный клапан поддерживает заданное давление вне зависимости от колебаний в магистрали, что критически важно для точных автоматических циклов.
- Продление межсервисных интервалов: Централизованная дозированная смазка пневмоинструмента и приводов уменьшает трение и увеличивает ресурс их работы.
- Удобство сервисного обслуживания: Конструкция позволяет проводить замену фильтрующего элемента и заправку масла без демонтажа всего блока с трубопровода.
Принцип работы в пневмосистеме
Сжатый воздух из сети поступает на входной патрубок, обозначенный «ВХ». Первый этап — это фильтрация в отделителе конденсата и механических примесей. Затем очищенный поток направляется в редукционный клапан, где происходит стабилизация давления до значения, выставленного оператором. На финальной стадии воздух проходит через маслораспылитель, где в него впрыскивается дозированное количество смазочного материала. Таким образом, на выходе блока кондиционирования БК-М-16-2 потребитель получает чистый, отрегулированный по давлению и смазанный воздух, готовый к работе в исполнительных механизмах. Визуальный контроль давления и уровня масла осуществляется через встроенные элементы.
Температурный режим и ресурс работы
Устройство предназначено для эксплуатации при температурах окружающей среды от -20°С до +60°С, что соответствует климатическому исполнению УХЛ4. Гарантированный срок службы блока кондиционирования БК-М-16-2 при соблюдении регламента составляет не менее 8 лет. На ресурс напрямую влияют два ключевых фактора: качество подаваемого сжатого воздуха (наличие грубых примесей) и своевременность технического обслуживания. Рекомендуется замена фильтрующего картриджа каждые 6 месяцев, а также использование масел с вязкостью не более 35 мм²/с при 50°С.
Область применения и типовое оборудование
Блок кондиционирования БК-М-16-2 находит широкое применение в различных отраслях промышленности, где используется пневмоавтоматика. Типичные области использования:
- Металлообработка: Станки ЧПУ, сверлильные, фрезерные и токарные центры для управления патронами, зажимами и шторками.
- Прессовое оборудование: Штамповочные и гибочные прессы, где требуется точное срабатывание цилиндров.
- Автоматизированные линии сборки и упаковки: Роботы-манипуляторы, пневмозахваты и дозирующие клапаны.
- Пищевая и химическая промышленность: Оборудование с пневмоприводами, требующее чистого и обезжиренного воздуха (опционально).

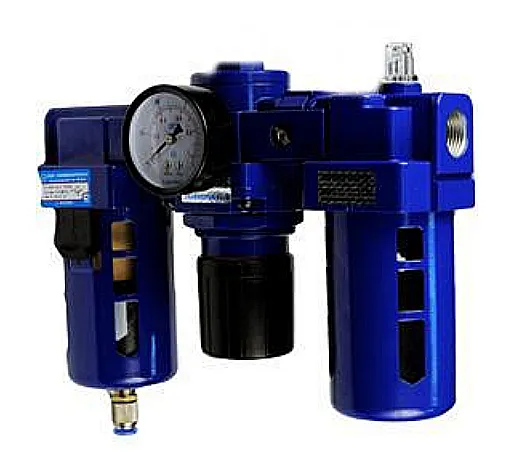

Блок кондиционирования БК-М-16-2 в составе промышленной пневмосистемы станка.

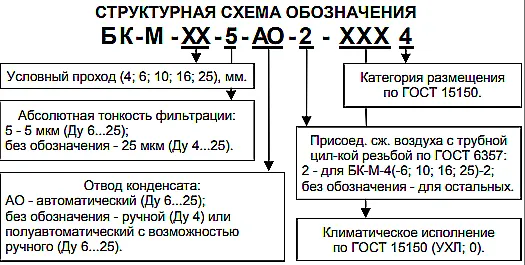

Условное обозначение (шифр) модели
Маркировка «БК-М-16-2» имеет следующую структуру:
- БК — блок кондиционирования.
- М — модульное исполнение (единый корпус).
- 16 — значение условного прохода (Ду) в миллиметрах.
- 2 — комплектация: базовая версия, включающая фильтр и редуктор давления.
Для полного указания при заказе рекомендуется добавлять климатическое исполнение, например: БК-М-16-2-УХЛ4.
Сопрягаемые размеры и монтаж
Для корректной интеграции в существующую систему необходимо сверить габариты и тип подключения. Блок кондиционирования БК-М-16-2 монтируется на трубопровод с помощью резьбовых соединений G 1/2". Критически важным условием является установка строго в вертикальном положении (допустимое отклонение — не более 5 градусов от вертикали). Это обеспечивает корректный отвод конденсата и равномерную подачу смазки. Направление потока указывает стрелка на корпусе устройства.

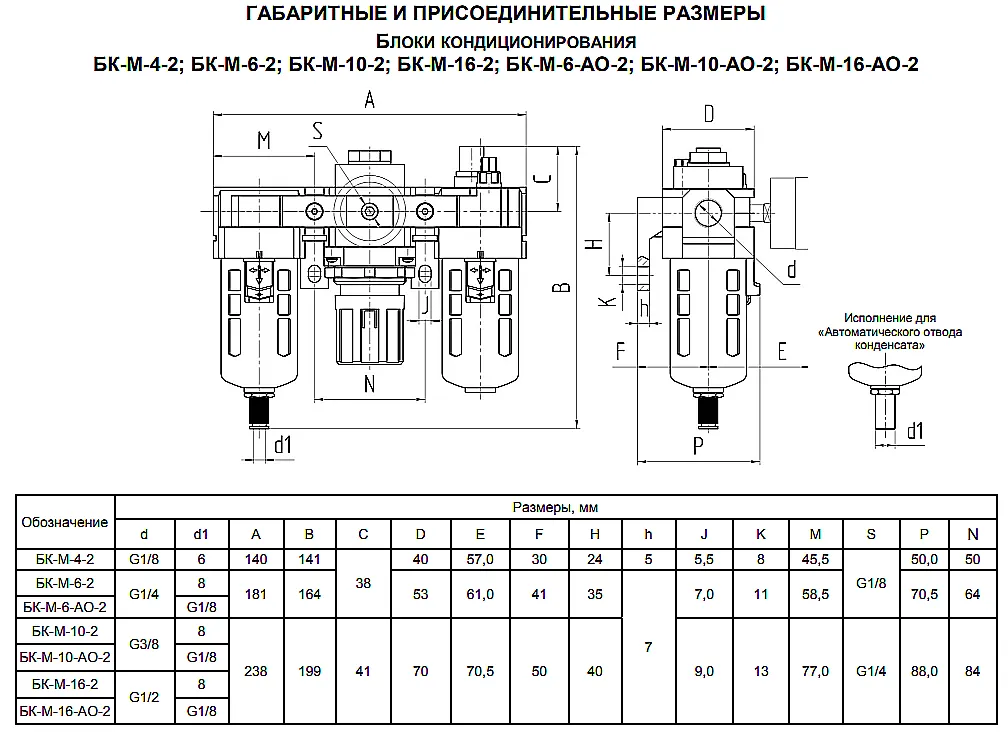

Общие габаритные размеры блока кондиционирования БК-М-16-2.
Схема присоединительных размеров и резьбовых подключений БК-М-16-2.
Типичные ошибки при подборе
Избегайте распространённых ошибок, которые могут привести к неправильной работе всей пневмосистемы:
- Выбор только по резьбе: Соответствие G 1/2" важно, но необходимо также убедиться, что производительность блока (по расходу воздуха) и его максимальное рабочее давление (1,0 МПа) соответствуют параметрам системы.
- Игнорирование требуемой тонкости фильтрации: Для чувствительной пневмоаппаратуры может потребоваться фильтр тонкой очистки (до 0,01 мкм), который доступен как опция.
- Неучёт температурного диапазона: Эксплуатация при температурах ниже -20°C без специального исполнения приведёт к выходу уплотнений из строя.
- Работа с неподходящей рабочей средой: Устройство рассчитано на воздух. Применение с другими газами или агрессивными средами недопустимо без согласования с производителем.
Варианты комплектации и примеры заказа
Помимо базовой поставки, доступны модификации блока кондиционирования БК-М-16-2:
- Пример 1. Базовая модель: «БК-М-16-2-УХЛ4. Климатическое исполнение УХЛ4. Фильтрация 5 мкм. Манометр в сборе.»
- Пример 2. Модель с автоматическим отводчиком конденсата: «БК-М-16-2-УХЛ4-АО. Оснащена клапаном для автоматического сброса влаги.»
- Пример 3. Комплект для повышенных требований к чистоте: «БК-М-16-2-УХЛ4 + фильтр тонкой очистки 0,01 мкм.»
Наши инженеры помогут подобрать нужную комплектацию под ваши конкретные условия. Для консультации используйте форму обратной связи на сайте «ГИДРАВЛИКА».
Вопросы и ответы по эксплуатации БК-М-16-2
Как подобрать подходящую модификацию по давлению и расходу для замены старого блока?
Для корректного подбора блока кондиционирования БК-М-16-2 необходимо знать три параметра вашей системы: максимальное давление в магистрали (не должно превышать 1,0 МПа), требуемый расход воздуха (л/мин) и тип резьбы. Устройство с Ду 16 мм рассчитано на стандартные расходы для большинства станков. При сомнениях предоставьте шильдик старого блока или описание оборудования для консультации.
Какие сроки поставки и условия доставки по России и СНГ?
Базовая модель часто имеется в наличии на складе. Доставка в основные промышленные центры: Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону занимает от 2 до 5 рабочих дней. В отдалённые регионы РФ и страны СНГ поставка организуется в течение 7-14 дней. Точные сроки уточняйте при оформлении заявки.
Допустима ли эксплуатация блока в неотапливаемом цеху или на открытой площадке?
Эксплуатация в неотапливаемом помещении возможна, если температура не опускается ниже -20°C (исполнение УХЛ4). Для работы на открытом воздухе или в более суровых условиях требуется модель с соответствующим климатическим исполнением (например, ХЛ). Крайне важно обеспечить защиту от прямого попадания воды и абразивной пыли.
Как проверить совместимость с имеющимся импортным оборудованием и можно ли подобрать аналог?
Блок кондиционирования БК-М-16-2, производимый под брендом ГИДРАВЛИК, является полным функциональным аналогом многих импортных блоков подготовки воздуха (Festo, SMC, Camozzi и др.) с резьбой G 1/2". Для проверки совместимости достаточно сравнить основные параметры: рабочее давление (до 10 бар), условный проход (16 мм или 1/2") и тип рабочих функций (фильтр+редуктор+смазчик). Наши специалисты окажут помощь в подборе.
Поставки и гарантия от производителя
Компания «ГИДРАВЛИКА» является официальным поставщиком оборудования бренда ГИДРАВЛИК и осуществляет прямые поставки блоков кондиционирования БК-М-16-2 на промышленные предприятия по всей территории России и в страны СНГ. Вся продукция сертифицирована и проходит обязательные испытания. Мы гарантируем соответствие заявленных технических характеристик, предоставляем гарантию 24 месяца и полную техническую поддержку. Для заказа, получения спецификации или консультации инженера по гидравлике и пневматике свяжитесь с нами через Контакты или оформите заявку онлайн.
