Описание и область применения
Фильтр-влагоотделитель 22-25х40, 26-25х40 представляет собой ключевой элемент подготовки сжатого воздуха в промышленных пневмосистемах. Основная функция устройства — удаление влаги, минерального масла и твердых частиц из воздушного потока, что критически важно для предотвращения коррозии и преждевременного износа пневмоцилиндров, клапанов и другого исполнительного оборудования. Модели отличаются типом слива конденсата: в исполнении 22-25х40 используется ручной механизм, а в 26-25х40 реализован автоматический сброс.
Основные габариты и классификация
Обе модификации — фильтр-влагоотделитель 22-25х40 и фильтр-влагоотделитель 26-25х40 — имеют одинаковые габаритные размеры, что упрощает модернизацию существующих линий. Подключение осуществляется через резьбу K1" согласно ГОСТ 6111-52. Код ТН ВЭД для таможенного оформления — 842139000.
| Параметр | Значение для моделей 22-25х40 / 26-25х40 |
|---|
| Габаритные размеры (ВxШxГ), мм | 340 x 130 x 120 |
| Масса, кг (нетто) | 3,5 |
| Объем ресивера для конденсата, л | 0,25 |
| Присоединительная резьба | K1" (ГОСТ 6111-52) |
Фильтр-влагоотделитель модели 22-25х40: вид сбоку с указанием основных габаритных размеров.
Приходит инженер на склад и просит: «Дайте мне фильтр-влагоотделитель 22-25х40, 26-25х40, а то воздух в системе мокрый, как после бани». Складской отвечает: «Автомат или ручку предпочитаете?»
Детальные технические характеристики
Фильтр-влагоотделитель 22-25х40, 26-25х40 рассчитан на эксплуатацию в стандартных промышленных условиях. Его параметры обеспечивают стабильную работу ответственных пневмоприводов.
| Характеристика | Показатель |
|---|
| Условный проход, Ду, мм | 25 |
| Номинальное рабочее давление, Pн, МПа (бар) | 1,0 (10) |
| Пропускная способность, Kv, м³/ч | 7,0 |
| Максимальный расход воздуха при 0,63 МПа, м³/мин | 5,00 (для 22-25х40) / 1,00 (для 26-25х40) |
| Тонкость фильтрации (номинальная), мкм | 40 |
| Степень влагоотделения (эффективность), % | до 95 |
| Перепад давления на устройстве, МПа, не более | 0,032 |
| Минимальное давление для срабатывания автомата (26-25х40), МПа | 0,1 |
Принцип работы и конструктивные особенности
Фильтр-влагоотделитель 22-25х40, 26-25х40 реализует двухступенчатую схему очистки. На первой ступени поступающий сжатый воздух закручивается в циклонной камере, где под действием центробежных сил происходит сепарация основной массы воды и крупных абразивных частиц. Отсепарированная влага накапливается в нижнем резервуаре. На второй ступени воздушный поток проходит через коалесцирующий фильтрующий элемент с тонкостью 40 мкм, который задерживает мелкодисперсные капли масла и твердые включения. В зависимости от модификации, скопившийся конденсат удаляется либо вручную (22-25х40), либо автоматически через поплавковый клапан (26-25х40).
Преимущества и выгоды эксплуатации
Повышение надежности: Защита дорогостоящих пневмокомпонентов от коррозии и заклинивания, что напрямую снижает затраты на ремонт и простой.
Унификация и удобство монтажа: Стандартные присоединительные размеры позволяют интегрировать фильтр-влагоотделитель 22-25х40 или 26-25х40 в большинство типовых пневмолиний без дополнительных переходников.
Стабильность параметров: Низкое сопротивление потоку (перепад давления всего 0,032 МПа) обеспечивает сохранение энергоэффективности системы.
Долгий ресурс: Прочный корпус и сменный фильтрующий элемент рассчитаны на длительную работу в условиях вибрации и перепадов давления.
Гибкость выбора: Наличие двух модификаций с ручным и автоматическим управлением позволяет оптимально подобрать устройство под конкретный технологический цикл.

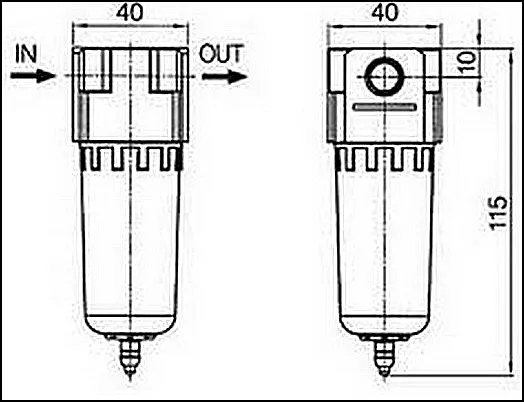

Схематическое изображение фильтра-влагоотделителя 26-25х40 с указанием посадочных размеров для монтажа.
Условия эксплуатации и ресурс
Устройство предназначено для работы с неагрессивными сжатыми газами, в первую очередь — воздухом. Допустимый температурный диапазон окружающей среды и рабочей среды составляет от -20°С до +60°С. Срок службы корпусных деталей при соблюдении паспортных условий превышает 8 лет. Ресурс фильтрующего элемента зависит от степени загрязненности входящего воздуха и в среднем требует замены раз в 12 месяцев. Ключевыми факторами, влияющими на долговечность, являются: соблюдение номинального давления, периодичность обслуживания (особенно для модели 22-25х40) и наличие предварительной грубой очистки на входе в систему.
Применение на оборудовании
Фильтр-влагоотделитель 22-25х40, 26-25х40 находит применение во множестве отраслей, где используется пневматика: станочный парк (токарные, фрезерные, шлифовальные станки), упаковочное и фасовочное оборудование, прессовое хозяйство, автоматизированные линии сборки, пневмотранспорт, покрасочные посты, медицинские и стоматологические установки, системы пневмоавтоматики в химической и пищевой промышленности. Модель с автоматическим сливом 26-25х40 оптимальна для систем непрерывного действия, тогда как 22-25х40 часто выбирают для участков с периодической или дежурной нагрузкой.
Расшифровка условного обозначения
Индекс модели содержит всю необходимую информацию для подбора:
22 — фильтр-влагоотделитель с ручным механизмом слива конденсата.
26 — фильтр-влагоотделитель с автоматическим поплавковым сливом.
25 — условный проход в миллиметрах (Ду25).
х40 — тонкость фильтрации в микронах (40 мкм).
Наличие буквы «у» в маркировке (например, 22у-25х40) указывает на исполнение с увеличенным объемом ресивера — 0,4 литра.
Состав ремонтного комплекта и уязвимые узлы
Большинство отказов связано с расходными материалами, которые всегда есть в наличии у поставщика.
| Наименование детали | Назначение и типичная причина износа |
|---|
| Фильтрующий картридж (коалесцирующий элемент) | Основной рабочий орган. Засорение твердыми частицами и масляной эмульсией, что ведет к росту перепада давления. |
| Уплотнительные кольца (манжеты) | Герметизация соединений. Старение резины, потеря эластичности от температурных циклов и контакта с маслом. |
| Поплавковый узел (для 26-25х40) | Механизм автоматического слива. Залипание поплавка или клапана из-за загрязненного конденсата. |
| Смотровое стекло | Визуальный контроль уровня. Механические повреждения или помутнение. |
Типичные ошибки при подборе фильтра-влагоотделителя
1. Выбор только по резьбе подключения, без учета реального расхода воздуха в системе, что может привести к недостаточной пропускной способности.
2. Игнорирование типа слива конденсата. Установка ручной модели (22-25х40) на линию непрерывного действия неизбежно приведет к переполнению ресивера водой.
3. Пренебрежение требованием к тонкости фильтрации. Для чувствительной аппаратуры (например, пневмоклапанов с малыми зазорами) может потребоваться более тонкая очистка.
4. Неучет температуры окружающей среды. Эксплуатация при температурах ниже -20°С без специального исполнения может привести к повреждению элементов.
Примеры типовых заказов
1. Базовая поставка. Фильтр-влагоотделитель 26-25х40, 2 шт. — для модернизации компрессорной станции с автоматическим поддержанием чистоты магистрали.
2. Комплект для сервиса. Фильтр-влагоотделитель 22-25х40 + редуктор давления + лубрикатор — готовый набор подготовки воздуха для мобильной службы ремонта.
3. Запасные части. Фильтрующий картридж на 40 мкм и комплект уплотнительных колец для модели 26-25х40 — плановое техобслуживание.
Часто задаваемые вопросы (FAQ)
Как правильно выбрать между моделями 22-25х40 и 26-25х40?
Ключевой критерий — режим работы пневмосистемы. Если система работает постоянно или в ней сложно регулярно проводить обслуживание, однозначно рекомендуется фильтр-влагоотделитель 26-25х40 с автоматическим сливом. Для систем с периодическим, легко контролируемым использованием подойдет более экономичная модель 22-25х40 с ручным управлением.
Какие сроки поставки и наличие на складе в России?
Обе модели — фильтр-влагоотделитель 22-25х40 и фильтр-влагоотделитель 26-25х40 — обычно присутствуют на центральном складе поставщика в Москве. Доставка в регионы РФ (Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.) занимает от 2 до 5 рабочих дней. Для стран СНГ сроки рассчитываются индивидуально, в среднем до 10 дней.
Насколько критично качество масла в воздухе для ресурса фильтра?
Крайне критично. Высокое содержание масляного аэрозоля приводит к быстрому насыщению коалесцирующего фильтроэлемента моделью 40 мкм, резко увеличивает перепад давления и сокращает межсервисный интервал. Для таких условий обязательна установка маслоотделителя на выходе из компрессора.
Можно ли установить фильтр-влагоотделитель 22-25х40 вместо вышедшего из строя аналога другого производителя?
Да, в большинстве случаев замена возможна благодаря стандартному присоединительному размеру K1". Рекомендуется сверить габариты (340x130x120 мм) и схему подключения. Наши инженеры готовы провести бесплатную консультацию по подбору аналога под вашу систему.
Официальные поставки от производителя
Оборудование бренда ГИДРАВЛИК, включая надежный фильтр-влагоотделитель 22-25х40 и автоматическую модель 26-25х40, поставляется на российский рынок компанией ГИДРАВЛИКА. Мы гарантируем оригинальность продукции, полное соответствие техническим паспортам и оперативную доставку в любой город России и СНГ. На все изделия предоставляется заводская гарантия. Для получения технической консультации, подбора оборудования под вашу задачу или оформления заказа свяжитесь с нашими специалистами через сайт 777-gidra.ru или по указанным на странице Контакты телефонам.
