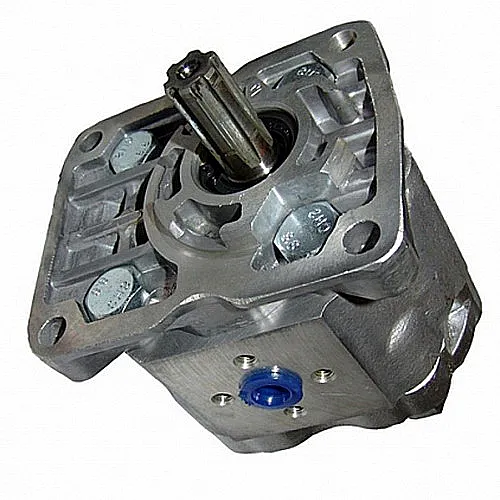

Шестеренный насос НШ 4Г3 в стандартном исполнении с фланцем крепления.Насос НШ 4Г3 — это компактный шестеренный гидравлический агрегат, предназначенный для создания давления и подачи рабочей жидкости в гидравлических системах мобильной и стационарной техники. Основная функция насоса — преобразование механической энергии вращения приводного вала в энергию потока гидравлической жидкости с заданными параметрами расхода и давления. Модель эффективно используется для питания гидроцилиндров, гидромоторов и других исполнительных механизмов.
Основные параметры и классификационный код
Масса агрегата составляет 1,7 кг, что облегчает его монтаж и транспортировку. Типовые габаритные размеры корпуса насоса НШ 4Г3 в зоне крепления — 120×85×75 мм, что позволяет интегрировать его в стесненные условия оборудования. Для таможенного оформления и импорта изделия используется код ТН ВЭД 8412298090 (насосы шестеренные прочие).
| Параметр | Значение | Примечание |
|---|
| Масса, кг | 1,7 | Без рабочей жидкости |
| Длина, мм | ~120 | По оси вала |
| Ширина, мм | ~85 | В зоне крепления |
| Высота, мм | ~75 | От плоскости крепления |
| Код ТН ВЭД | 8412298090 | Для таможенного оформления |
Конструкция и принцип функционирования
Работа насоса НШ 4Г3 основана на классической схеме внешнего зацепления двух шестерен. Ведущая шестерня, соединенная с валом привода, передает вращение ведомой шестерне, находящейся в свободном зацеплении. При их вращении в зоне всасывания зубья, выходя из зацепления, создают разрежение, благодаря которому рабочая жидкость (минеральное масло, специальные гидравлические жидкости) поступает из гидробака через всасывающий канал. Далее жидкость переносится во впадинах между зубьями и корпусом в зону нагнетания, где зубья входят в зацепление, вытесняя жидкость в напорную магистраль под рабочим давлением.
Герметичность камер и минимальные внутренние утечки обеспечиваются прецизионными зазорами между торцами шестерен и крышками, а также между вершинами зубьев и внутренней поверхностью корпуса. Эта конструктивная особенность напрямую влияет на высокий объемный КПД и надежность насоса НШ 4Г3.
Инженер спрашивает у механика: — Как отличить хороший насос НШ 4Г3? — Очень просто: плохой уже протек, а хороший продолжает держать давление!
Полные технические характеристики насоса НШ 4Г3
В таблице ниже приведены точные эксплуатационные параметры для моделей с правым (НШ4Г-3) и левым (НШ4Г-3Л) направлением вращения вала.
| Параметр | Насос НШ4Г-3 | Насос НШ4Г-3Л |
|---|
| Рабочий объём (± 3%), см³ | 4,0 |
| Направление вращения вала | Правое | Левое |
| Номинальное давление на выходе, МПа (бар) | 16 (160) |
| Номинальная частота вращения вала, об/мин | 2400 |
| Номинальная объёмная подача, л/мин | 6,3 |
| Давление на входе мин. / макс., МПа | 0,018 / 0,15 |
| Диапазон рабочих температур окружающей среды, °C | -50...+60 |
| Рекомендуемая кинематическая вязкость жидкости, мм²/с | 55...70 |
| Тип рабочей среды | Минеральные и полусинтетические гидравлические масла (ИГП, ВМГЗ, МГЕ и аналоги) |
| Масса, кг | 1,7 |
Схематичное изображение подключения насоса: всасывающая линия от бака, напорная линия к распределителю, слив.Преимущества и особенности эксплуатации
Выбор насоса НШ 4Г3 для комплектации или модернизации гидросистемы дает ряд существенных эксплуатационных преимуществ:
- Высокая надежность и ресурс работы. Конструкция из качественных материалов и точная обработка узлов обеспечивают длительную работу в условиях циклических и постоянных нагрузок, снижая частоту простоев оборудования на ремонт.
- Универсальность установки и совместимость. Стандартные присоединительные размеры (фланец, вал) позволяют устанавливать насос на широкий спектр отечественной и зарубежной техники без существенных доработок, выступая как прямым оригиналом, так и качественным аналогом.
- Стабильность давления и производительности. Минимальная пульсация потока на выходе обеспечивает плавную работу гидроцилиндров и гидромоторов, что критически важно для точности позиционирования в станках и прессовом оборудовании.
- Простота обслуживания и ремонтопригодность. Наличие на рынке ремкомплектов и отдельных запчастей (уплотнений, подшипников, шестерен) позволяет оперативно восстановить работоспособность насоса НШ 4Г3 силами сервисных служб предприятия.
- Широкий климатический диапазон. Возможность работы при экстремально низких температурах (до -50°C) делает агрегат пригодным для эксплуатации в северных регионах и в условиях открытых площадок.
Температурный режим работы и ресурс
Допустимый температурный диапазон эксплуатации корпуса насоса составляет от -50°C до +60°C. Для сохранения ресурса, заявленного на уровне не менее 5000 часов, критически важно соблюдать следующие условия:
• Использовать гидравлические масла с вязкостью, соответствующей температурному режиму (предпусковой прогрев системы в мороз до -10°C — обязателен).
• Поддерживать чистоту рабочей жидкости с помощью эффективной системы фильтрации масла (рекомендуемая тонкость фильтрации — не ниже 25 мкм).
• Обеспечивать рекомендуемое давление во всасывающей линии (не ниже 0.018 МПа) для предотвращения кавитации, которая резко снижает срок службы шестерен и подшипников. Работа на предельных оборотах и кратковременные пиковые давления до 25 МПа допустимы, но не должны быть постоянным режимом.
Область применения и типы оборудования
Насос НШ 4Г3 нашел широкое применение в различных отраслях благодаря своей надежности и компактности. Основные сферы использования:
- Сельскохозяйственная и дорожная техника: гидравлические системы тракторов (МТЗ, «Беларус»), комбайнов («Дон», «Нива»), погрузчиков, дорожных катков, косилок.
- Промышленное оборудование: маломощные прессы, гибочные станки, стенды для испытаний, гидростанции для питания ручного инструмента.
- Спецтехника и коммунальные машины: автокраны малой грузоподъемности, подъемники, мультилифты, буровые установки на шасси.
- Ремонт и сервис: используется как запасная часть для восстановления гидросистем, а также в качестве силового агрегата для самостоятельно собираемых гидравлических стендов и установок.
Расшифровка маркировки и состав ремонтного комплекта
Условное обозначение модели несет в себе ключевую информацию: НШ — насос шестеренный; 4 — рабочий объем в кубических сантиметрах; Г — индекс производителя или серии; 3 — обозначение номинального давления (16 МПа); Л — левое вращение (если буква отсутствует — вращение правое).
В процессе эксплуатации наиболее подвержены износу следующие детали, которые обычно входят в ремкомплект для насоса НШ 4Г3:
| Наименование запчасти | Типичная причина износа |
|---|
| Уплотнительные манжеты вала | Высокая частота вращения, абразивный износ при загрязнении масла |
| Торцевые уплотнения (сальники) | Работа на предельном давлении, старение резины |
| Втулки (подшипники скольжения) вала | Недостаточная смазка, попадание твердых частиц |
| Набор уплотнительных колец корпуса | Термические деформации, несоответствие типа масла |
| Предохранительный клапан (пружина) | Постоянная работа на пределе, усталость металла |
Габаритные и присоединительные размеры для монтажа
Для успешной замены или установки необходимо сверить следующие ключевые размеры с посадочным местом на двигателе или редукторе:
• Диаметр приводного вала: 14 мм (обычно со шпоночным пазом).
• Посадочный диаметр центрирующего выступа на фланце: 40 мм.
• Расположение крепежных отверстий: 4 отверстия под болты М6, расположенные на окружности.
• Межосевое расстояние от вала до сливного отверстия. Эти параметры стандартизированы, что упрощает подбор аналога или замену вышедшего из строя насоса. Все размеры соответствуют действующим ГОСТ на гидравлическое оборудование.
Типичные ошибки при подборе насоса НШ 4Г3
Избегайте распространенных ошибок, которые могут привести к преждевременному выходу насоса из строя или неэффективной работе системы:
- Выбор исключительно по присоединительным размерам без учета требуемой производительности (литров в минуту) и рабочего давления системы.
- Игнорирование направления вращения вала при замене старого насоса, что приводит к необходимости переделки привода или неправильной работе (отсутствию подачи).
- Несоответствие типа рабочей среды. Применение жидкостей, не предназначенных для гидросистем (например, индустриальных масел без необходимых присадок), или смешивание несовместимых типов масел.
- Пренебрежение условиями всасывания, установка насоса выше уровня масла в баке без должного подпора, что вызывает кавитацию и быстрый износ.
- Эксплуатация вне температурного диапазона без соответствующих мероприятий (прогрев, применение зимних масел), ведущая к заклиниванию или разрушению уплотнений.
Примеры оформления заказа и модификации
Для заказа необходимо указать базовое обозначение и требуемые параметры:
1. Базовая модель для стандартной замены: Заказ «Насос НШ 4Г3 (правое вращение), 2 шт.». Подойдет для большинства тракторов МТЗ и аналогичных систем.
2. Модель с левым вращением для специфичных схем: Заказ «Насос НШ 4Г3Л, комплект с прокладками». Используется в гидросистемах с обратным направлением вращения приводного вала.
3. Заказ с дополнительным сервисом: «Насос НШ 4Г3 + ремкомплект РК-НШ4, доставка до терминала ТК в Екатеринбурге». Включает в себя запасные уплотнения для быстрого восстановления в будущем.
Доставка и консультация от ГИДРАВЛИКИ
Бренд ГИДРАВЛИК поставляет надежные гидравлические компоненты через компанию ГИДРАВЛИКА. Мы гарантируем соответствие параметров насоса НШ 4Г3 всем заявленным техническим характеристикам. Наши инженеры готовы провести бесплатную техническую консультацию, помочь с подбором аналога под вашу существующую систему или проект. Организуем оперативную доставку в любой регион РФ и страны СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. На главном складе всегда поддерживается запас данной позиции. Для оформления заявки, уточнения цен и сроков свяжитесь с нами через сайт https://777-gidra.ru.
