Описание и назначение
Насос НШ 8Г3 представляет собой высоконадежный шестеренный гидравлический агрегат российского производства, предназначенный для создания давления в системах с минеральным маслом. Конструкция насоса НШ 8Г3 разработана для длительной эксплуатации в составе гидравлики мобильной и стационарной техники, обеспечивая стабильную подачу рабочей среды в широком диапазоне температур и нагрузок.

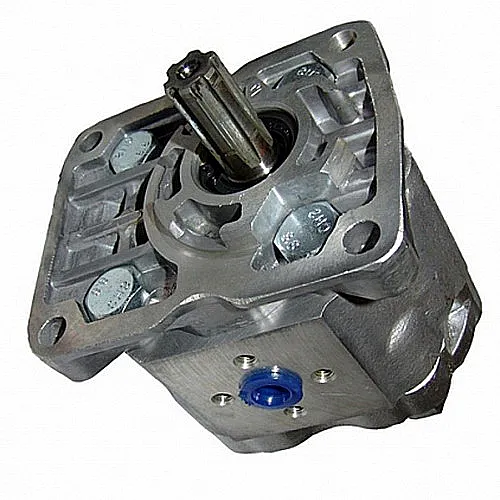

Фото: Шестеренный насос НШ 8Г3, вид с фланцем крепления.
Вес, габаритные размеры и Код ТН ВЭД
Насос НШ 8Г3 отличается компактной конструкцией, облегчающей его установку в условиях ограниченного пространства агрегатов. Устройство легко интегрируется в существующие гидролинии благодаря стандартным присоединительным размерам. Код ТН ВЭД для данной продукции – 8413.50.90.00.
Основные массо-габаритные параметры серии приведены в таблице:
| Параметр |
Значение |
| Масса (ориентировочно), кг |
1.45 |
| Габаритные размеры (Д×Ш×В), мм |
150×100×80 |
Инженеры по гидравлике ценят Насос НШ 8Г3 не только за надежность, но и за пунктуальность – его производительность в 16,3 литра в минуту строго выдерживается в любых условиях.
Технические характеристики серии НШ 8
Шестеренный насос НШ 8Г3 является частью линейки агрегатов с рабочим объемом 8 кубических сантиметров. В таблице ниже представлены ключевые параметры для различных модификаций данной серии.
| Параметр / Модель |
НШ8-3 |
Насос НШ8Г-3 |
НШ8Д-3 |
НШ8Г-3Л |
| Рабочий объём (± 3%), см³ |
8.0 |
| Направление вращения вала |
Правое |
Левое |
| Номинальное давление на выходе, МПа (бар) |
16 (160) |
| Номинальная частота вращения вала, об/мин |
2400 |
| Номинальная объёмная подача, л/мин |
16.3 |
| Давление на входе (мин / макс), МПа |
0.018 / 0.15 |
| Диапазон температур рабочей среды, °C |
-50 ... +60 |
Иллюстрация: Схема подключения насоса НШ 8Г3 в типовой гидравлический контур.
Преимущества и особенности эксплуатации
Высокая популярность насоса НШ 8Г3 среди технических специалистов обусловлена рядом эксплуатационных преимуществ:
- Высокий ресурс работы: Усиленные шестерни и прецизионная подгонка пар трения минимизируют механический износ, увеличивая межсервисные интервалы.
- Стабильность параметров: Агрегат обеспечивает постоянную подачу масла и поддержание заданного давления в системе даже при переменных нагрузках.
- Простота монтажа и обслуживания: Стандартные присоединительные размеры и унифицированный крепеж позволяют быстро заменить насос НШ 8Г3 при ремонте.
- Всепогодность: Корпус из высокопрочного чугуна и специальные уплотнения гарантируют надежную работу в условиях низких температур и высокой влажности.
- Широкая совместимость: Модель совместима с большинством типовых гидравлических систем на базе минеральных масел.
Принцип работы насоса НШ 8Г3
Принцип действия агрегата основан на классической схеме шестеренного насоса. В корпусе размещены две шестерни — ведущая и ведомая. При вращении вала в зоне зацепления зубьев создается разрежение, благодаря чему масло всасывается через входной канал. Рабочая среда захватывается зубьями и перемещается по периметру корпуса к напорному патрубку. Герметичность и стабильность работы насоса НШ 8Г3 обеспечивается минимальными зазорами между шестернями и зеркалом корпуса, что сокращает внутренние утечки.
Режимы работы, температурный диапазон и ресурс
Насос НШ 8Г3 рассчитан на продолжительную циклическую работу в составе гидростанций и мобильных систем. Критически важным для долговечности является соблюдение условий эксплуатации:
Допустимый температурный диапазон для рабочей среды составляет от -50°C до +60°C, что позволяет применять агрегат в северных регионах и в условиях жаркого климата. Для обеспечения ресурса свыше 10 000 моточасов необходимо использовать масла рекомендованной вязкости (55–70 мм²/с) и поддерживать высокий уровень фильтрации. Снижает срок службы насоса НШ 8Г3 работа на предельных давлениях, попадание абразивных частиц и повышенная загрязненность рабочей жидкости.
Области применения и совместимое оборудование
Гидравлический насос НШ 8Г3 нашел применение во многих отраслях благодаря своей надежности и универсальности. Он используется в качестве источника давления и циркуляции масла в следующих типах оборудования:
- Сельскохозяйственная и дорожная техника: Тракторы (МТЗ, К-700), комбайны, бульдозеры, асфьальтовые катки.
- Промышленные гидравлические системы: Прессовое оборудование, металлорежущие и деревообрабатывающие станки.
- Спецтехника и погрузочное оборудование: Вилочные погрузчики, экскаваторы-погрузчики, манипуляторы.
- Стационарные гидравлические станции: Насосные группы, использующие минеральное масло.
Комплектующие и типовые элементы ремонта
Для поддержания работоспособности насоса НШ 8Г3 рекомендуется проводить периодическое сервисное обслуживание. Чаще всего из строя выходят расходные элементы, подверженные механическому износу:
- Уплотнительные манжеты и сальники: Резинотехнические изделия на валу и под заглушками, изнашиваются вследствие трения и старения резины.
- Пара шестерен: Основной рабочий узел, ресурс зависит от чистоты масла и отсутствия перегрузок.
- Подшипники вала: Обеспечивают легкость вращения, их состояние влияет на КПД.
- Уплотнительные прокладки: Расположены в зоне стыка корпуса и крышки, предотвращают утечки по плоскости.
Условное обозначение модели НШ 8Г3
Маркировка изделия содержит всю ключевую информацию для его точной идентификации:
- НШ: Насос шестеренный — определяет тип и конструкцию агрегата.
- 8: Номинальный рабочий объем, выраженный в кубических сантиметрах (8 см³).
- Г: Исполнение с усиленными (Г — «гидрофицированный») элементами для повышенной надежности.
- 3: Порядковый номер конструктивного исполнения в серии, определяет варианты вращения вала (3 — правое, 3Л — левое).
Типичные ошибки при подборе
Во избежание нештатных ситуаций и снижения ресурса оборудования рекомендуем избегать следующих ошибок:
- Выбор насоса НШ 8Г3 исключительно по присоединительной резьбе без учета требуемого расхода и максимального рабочего давления в системе.
- Использование рабочей жидкости, не соответствующей по вязкости или типу (например, применение водомаслянных эмульсий).
- Игнорирование необходимости установки фильтров тонкой очистки на линии всаса или давления.
- Монтаж агрегата без обеспечения требуемого кавитационного запаса по всасывающей магистрали.
Габаритные и присоединительные размеры для монтажа
Для корректной интеграции насоса НШ 8Г3 в гидравлическую схему необходимо свериться с его размерами.
Основные присоединительные параметры:
- Всасывающий и напорный патрубки: Резьба М14×1,5 и М16×1,5 соответственно.
- Вал привода: Диаметр 18 мм с исполнением под 4 или 6 шлицов.
- Крепежные отверстия на фланце: Стандартное расположение под болты для жесткой фиксации на двигателе или раме.
Перед установкой нового насоса НШ 8Г3 проверьте совпадение посадочных мест и тип соединения вала с приводом.
Примеры оформления заказа
Для оперативного расчета и поставки корректно указывайте в заявке полное обозначение требуемой модификации насоса НШ 8Г3:
- Базовая модель для замены: НШ8Г-3 — шестеренный насос с рабочим объемом 8 см³, номинальным давлением 16 МПа и правым вращением вала.
- Модель для обратного потока: НШ8Г-3Л — аналогичные характеристики, но с левым направлением вращения.
- Комплект с ремкомплектом: Насос НШ 8Г3 с набором уплотнений и манжет для сервисного обслуживания.
Доставка и техническая поддержка
Шестеренный насос НШ 8Г3 производства бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА по всей территории России и в страны СНГ. Мы обеспечиваем оперативную доставку в ключевые промышленные центры, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в другие города и регионы. Все оборудование проходит входной контроль. Квалифицированные инженеры компании готовы оказать помощь в подборе аналога или консультации по интеграции насоса НШ 8Г3 в вашу гидросистему.
Для получения подробной информации о наличии, стоимости и условиях поставки оставьте заявку на сайте или свяжитесь с нашими специалистами.
