Гидравлический насос пластинчатый БГ12-21АМ является ключевым компонентом для создания стабильного, без пульсаций давления минерального масла в замкнутых контурах промышленного оборудования. Это однопоточный нерегулируемый агрегат двукратного действия, обеспечивающий постоянную подачу рабочей жидкости в системах металлообрабатывающих прессов, станков с ЧПУ и другой спецтехники. Изделие серийно производится на мощностях завода ГИДРАВЛИКА, что гарантирует соответствие отечественным стандартам качества и оптимальный баланс между высокой производительностью и компактными габаритами.
Описание и назначение агрегата
Основное назначение насоса пластинчатого БГ12-21АМ — формирование и поддержание гидравлического потока в системах с замкнутым циклом. Он предназначен для работы в качестве источника давления в гидроприводах прессового, станкостроительного и прочего промышленного оборудования. Конструкция двукратного действия обеспечивает плавную подачу масла, что критически важно для прецизионных технологических операций и увеличения ресурса всего оборудования в целом.

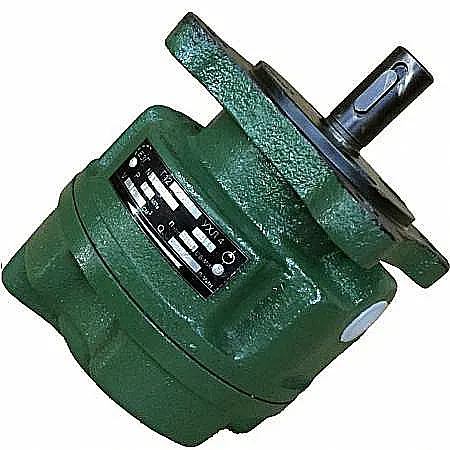

Внешний вид насоса пластинчатого БГ12-21АМ с фланцевым подключением
Масса, габариты и классификационный код
Масса агрегата составляет 9.5 кг. Габаритные размеры корпуса соответствуют 1-му типоразмеру в серии. Код ТН ВЭД для осуществления таможенных операций при импорте/экспорте — 8413500000.
Габаритные и присоединительные размеры
Для проверки совместимости с существующими системами следует обратить внимание на следующие размеры подключения: посадочный диаметр вала составляет 22 мм при длине 35 мм, крепежные отверстия имеют резьбу М10 с шагом 90 мм. Диаметр входного патрубка — 16 мм, выходного — 12 мм.
| Параметры размера и веса | Значение |
|---|
| Длина, мм | 220 |
| Ширина, мм | 180 |
| Высота, мм | 150 |
| Масса, кг | 9.5 |
| Диаметр окружности фланца, мм | 140 |
| Количество крепежных отверстий | 4 шт. |
Инженер настраивает гидравлический контур и говорит коллеге: "Проверь, хорошо ли затянуты все соединения, особенно на насосе пластинчатом БГ12-21АМ". Коллега отвечает: "Да все нормально, он уже создает такое давление в системе, что даже болты сами подтягиваются!".
Технические характеристики насоса БГ12-21АМ
Ключевые параметры, определяющие область применения и эффективность работы агрегата, приведены в таблицах ниже. Рабочий объем, давление и производительность являются главными критериями при подборе.
| Основные рабочие параметры | Значение для БГ12-21АМ |
|---|
| Рабочий объем, см³ | 5 |
| Номинальная подача (при ном. давлении и 1500 об/мин), л/мин | 5.4 |
| Номинальное рабочее давление, МПа | 12.5 |
| Предельное давление (максимальное), МПа | 14 |
| Диапазон рабочих частот вращения вала, об/мин | 1200 – 1800 |
| Эксплуатационные характеристики и допуски | Значение |
|---|
| Температура рабочей жидкости (масла), °С | +10 ... +50 |
| Диапазон вязкости рабочей жидкости, сСт | 17 – 213 |
| Объемный КПД при номинальных параметрах, % | 55 |
| Уровень звукового давления, дБА | 72 |
| Гарантированный ресурс до первого капремонта, час | 5000 |
Преимущества и особенности эксплуатации
Внедрение насоса пластинчатого БГ12-21АМ в гидросистему несет ряд практических выгод для производственных и сервисных компаний:
- Стабильность давления: Конструкция с двукратным действием обеспечивает минимальную пульсацию потока, что повышает точность работы исполнительных механизмов и снижает вибрационную нагрузку.
- Увеличение ресурса системы: Плавная работа снижает циклические нагрузки на трубопроводы, клапаны и уплотнения, продлевая общий срок службы гидростанции.
- Универсальность подключения: Стандартизированные фланцевые и резьбовые присоединительные размеры обеспечивают простую интеграцию как в новые проекты, так и при замене вышедших из строя аналогов.
- Снижение эксплуатационных простоев: Высокая надежность и доступность расходных материалов (ремкомплектов) позволяют проводить плановое техобслуживание быстро, минимизируя время простоя оборудования.
- Оптимизация затрат: Соотношение цены, производительности и долговечности делает данный пластинчатый насос экономически выгодным решением для широкого спектра задач.
Принцип действия и конструктивные особенности
Функционирование насоса пластинчатого БГ12-21АМ основано на вращении ротора, установленного эксцентрично относительно внутренней поверхности статора овальной формы. В пазах ротора свободно размещены пластины, которые при вращении под действием центробежной силы и давления жидкости прижимаются к стенкам статора. Образующиеся при этом герметичные камеры переменного объема обеспечивают процесс всасывания и нагнетания. Двукратность действия достигается за счет овального профиля статора, что дает два полных цикла подачи за один оборот вала, существенно повышая равномерность потока.
Температурные режимы и факторы, влияющие на ресурс
Рекомендованный диапазон температур рабочей среды (минеральных масел типа Гидравлид-68 или аналогов класса HLP) составляет от +10°C до +50°C. Эксплуатация вне этих границ приводит к снижению эффективности: при низких температурах растет вязкость и нагрузка на привод, при высоких — падает вязкость, увеличиваются внутренние утечки и износ пластин и статора. На срок службы, заявленный в 5000 часов, напрямую влияют качество фильтрации масла (рекомендуется тонкость фильтрации не грубее 25 мкм), соблюдение параметров рабочего давления и своевременность замены уплотнений.
Сфера применения и типичное оборудование
Данный насос пластинчатый БГ12-21АМ нашел широкое применение в различных отраслях промышленности, где требуется надежный источник постоянного гидравлического давления:
- Металлообрабатывающее и кузнечно-прессовое оборудование (гидравлические прессы, ножницы).
- Деревообрабатывающие и универсальные станки с гидроприводом зажимных механизмов или подачи.
- Строительная и дорожная спецтехника (подъемники, манипуляторы, системы стабилизации).
- Оборудование для сельского хозяйства (гидросистемы комбайнов, навесного оборудования).
- Промышленные гидростанции и насосные группы для обеспечения работы различных технологических линий.
Состав ремонтного комплекта и часто заменяемые элементы
Для поддержания работоспособности насоса пластинчатого БГ12-21АМ рекомендуется иметь ремкомплект. Чаще всего в процессе эксплуатации требуют замены следующие изнашиваемые детали:
| Наименование элемента | Функция | Типичная причина выхода из строя |
|---|
| Пластины (лопатки) | Создание герметичных камер | Абразивный износ при плохой фильтрации масла или работе на предельных давлениях |
| Комплект уплотнительных колец (сальники, манжеты) | Герметизация вала и соединений | Естественное старение резины, перегрев, неподходящая рабочая среда |
| Пружины пластин | Прижим пластин к статору на низких оборотах | Усталость металла, поломка из-за перегрузок |
| Подшипники ротора | Обеспечение вращения | Естественный износ, попадание загрязнений |
| Распределительный диск/пластина | Распределение потоков всасывания и нагнетания | Износ поверхности от трения и кавитационной эрозии |
Типичные ошибки при подборе гидронасоса
Чтобы избежать преждевременного выхода из строя или неэффективной работы, при выборе аналога или замене насоса пластинчатого БГ12-21АМ следует избегать следующих ошибок:
- Подбор только по присоединительным размерам: Необходимо учитывать номинальную подачу и давление. Установка насоса с большей подачей, чем требуется системой, может привести к перегреву, а с меньшей — к недостаточной производительности.
- Игнорирование температурного диапазона: Установка насоса в контур, работающий при температурах масла выше +50°C, резко сокращает его ресурс из-за снижения вязкости и ухудшения смазки.
- Несоответствие типа рабочей среды: Использование жидкостей, несовместимых с материалами уплотнений (например, некоторых синтетических или биоразлагаемых масел без замены манжет на фторкаучук), приводит к их быстрому разрушению.
- Пренебрежение параметром частоты вращения: Привод насоса с частотой вращения выше 1800 об/мин вызывает кавитацию и повышенный износ, ниже 1200 об/мин — может быть недостаточно для эффективного прижима пластин центробежной силой.
Условное обозначение модели: расшифровка
Маркировка насоса пластинчатого БГ12-21АМ содержит важную информацию о его исполнении:
«Б» — обозначает бензо- и маслостойкое исполнение корпусных уплотнений.
«Г» — тип изделия (гидронасос).
«12» — условный проход присоединительного патрубка (12 мм).
«21» — параметр, связанный с производительностью и рабочим объемом.
«А» — индекс модернизированной конструкции с улучшенными характеристиками.
«М» — исполнение для вращения вала по часовой стрелке (правое), если смотреть со стороны вала.
Примеры заказа и комплектации
Заказчик может выбрать необходимую комплектацию в зависимости от задач:
- Базовая модель: Насос пластинчатый БГ12-21АМ с паспортом и руководством по эксплуатации — для прямой замены вышедшего из строя агрегата.
- Комплект для сервиса: Насос БГ12-21АМ + ремкомплект (пластины, уплотнения, пружины) + комплект прокладок — для ситуаций, когда требуется готовность к проведению ТО.
- Особое исполнение: Модель БГ12-21АМЛ (с левым вращением) или исполнение с иным типом присоединения — выполняется под заказ после согласования технических условий.
Для оформления запроса рекомендуется связаться с техническим специалистом для уточнения наличия и сроков поставки.
Гарантии, доставка и поддержка
Насосы бренда ГИДРАВЛИК, к которым относится представленный насос пластинчатый БГ12-21АМ, поставляются на российский рынок компанией ГИДРАВЛИКА. Мы обеспечиваем отгрузку продукции на собственный склад и прямые поставки со склада производителя. Доставка осуществляется во все регионы Российской Федерации и страны СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в Минск, Алматы и другие города. На всю продукцию предоставляется официальная гарантия, доступна техническая поддержка и консультации по подбору аналогов под параметры вашей гидравлической системы.
