Насос пластинчатый БГ12-21М представляет собой высоконадежный однопоточный агрегат первого габарита, предназначенный для промышленных гидравлических систем. Данная модификация обеспечивает стабильную подачу минерального масла под рабочим давлением до 12,5 МПа и предназначена для интеграции в оборудование, требующее точного и непрерывного гидропривода.
Область применения и функциональное назначение
Основная функция насоса пластинчатого БГ12-21М — создание постоянного потока рабочей жидкости. Агрегат применяется в гидросистемах металлообрабатывающих станков с ЧПУ, прессового оборудования, литьевых машин, технологических линий деревообработки и прочей промышленной техники. Конструкция насосной группы с данным компонентом отличается повышенной стойкостью к циклическим нагрузкам.
Габаритные размеры и масса
Конструкция изделия отличается компактностью, облегчающей монтаж и замену в составе гидростанции. Длина, ширина и высота модели составляют 220×180×170 миллиметров соответственно. Присоединительные размеры соответствуют стандарту ГОСТ 12447-80, что обеспечивает высокую степень унификации и совместимости с отечественным оборудованием. Код ТН ВЭД для данной позиции — 8413.60.000.
| Параметр | Значение |
|---|
| Масса, кг | 9.5 |
| Габариты (Д×Ш×В), мм | 220×180×170 |
| Код ТН ВЭД | 8413.60.000 |
Инженер спрашивает у коллеги: «Почему наш насос пластинчатый БГ12-21М работает как швейцарские часы?» Тот отвечает: «Потому что он держит давление, как швейцарец — нейтралитет!»
Технические характеристики и эксплуатационные параметры
Технические параметры определяют возможности применения насоса пластинчатого БГ12-21М в конкретных условиях. Конструкция обеспечивает высокую производительность при относительно низком уровне шума.
| Параметр | Значение |
|---|
| Рабочий объем, см³ | 8 |
| Номинальная подача (производительность), л/мин | 9 |
| Коэффициент подачи, % | 72 |
| Номинальное давление на выходе, МПа | 12.5 |
| Предельное давление на выходе, МПа | 14 |
| Давление на входе, МПа | 0.02 |
| Номинальная частота вращения, об/мин | 1500 |
| Минимальная частота вращения, об/мин | 1200 |
| Максимальная частота вращения, об/мин | 1800 |
| Полный КПД насоса, % | 60 |
| Масса, кг | 9.5 |
| Эксплуатационные параметры | Значение |
|---|
| Климатическое исполнение | УХЛ4 |
| Направление вращения вала | правое (левое — под заказ) |
| Диапазон температур рабочей среды (масла), °С | +10 … +50 |
| Диапазон температур окружающей среды, °С | 0 … +50 |
| Вязкость масла, сСт | 17 – 213 |
| Уровень шума, дБА | не более 72 |
| Гарантийный срок эксплуатации, мес. | 12 |
Преимущества и особенности эксплуатации
Насос пластинчатый БГ12-21М предлагает ряд преимуществ для промышленных пользователей:
- Высокая надежность и увеличенный ресурс работы: Конструкция с двойным действием и качественные материалы обеспечивают ресурс до 8000 моточасов при соблюдении условий эксплуатации.
- Стабильность давления и низкий уровень пульсаций: Обеспечивает плавную работу исполнительных механизмов, что критично для станков с ЧПУ и прецизионного оборудования.
- Удобство монтажа и сервисного обслуживания: Стандартные присоединительные размеры и модульная конструкция упрощают установку и замену изнашиваемых элементов, таких как пластины и уплотнения.
- Широкая совместимость с типовыми гидросистемами: Работает с минеральными маслами стандартных групп HFC и HFD, а также с некоторыми биоразлагаемыми жидкостями.
- Снижение эксплуатационных затрат: Эффективная фильтрация масла и доступность ремкомплектов позволяют проводить обслуживание без полной замены агрегата.
Принцип действия в составе гидравлической системы
Работа насоса пластинчатого БГ12-21М основана на вращении ротора, размещенного эксцентрично относительно внутренней поверхности статора. В радиальных пазах ротора свободно перемещаются пластины, которые под действием центробежной силы и давления жидкости прижимаются к профилю статора. В процессе вращения объем между двумя соседними пластинами на стороне всасывания увеличивается, создавая разрежение и забор масла из бака через всасывающую магистраль. На стороне нагнетания объем уменьшается, вытесняя жидкость под давлением в напорную линию гидросистемы. Особенность данной модели — конструкция статора с двойным эксцентриситетом, обеспечивающая два цикла всасывания и нагнетания за один оборот вала, что повышает равномерность потока и общий КПД.
Температурный режим и факторы, влияющие на ресурс
Рекомендованный диапазон температур рабочего масла составляет от +10°C до +50°C. Кратковременное повышение до +65°C допустимо, но не должно превышать 30 минут, чтобы избежать термической деформации деталей и ускоренной деградации уплотнений. Основными факторами, определяющими срок службы насоса пластинчатого БГ12-21М, являются качество и чистота рабочей жидкости. Обязательна установка фильтра тонкой очистки на входе (класс не ниже 19/25 мкм по ISO 4406). Регулярная замена масла и фильтрующих элементов согласно регламенту производителя оборудования — ключевое условие для достижения заявленного ресурса в 8000 часов.
Сферы применения и типы оборудования
Данный агрегат находит применение в разнообразных отраслях промышленности и спецтехники. Он успешно эксплуатируется в составе гидростанций для прессов объемной штамповки, металлорежущих станков с ЧПУ, литьевых машин для полимеров, деревообрабатывающих и лесозаготовительных комплексов. Насос пластинчатый БГ12-21М также часто используется для модернизации и ремонта гидравлических систем прокатных станов, сельскохозяйственных комбайнов и дорожно-строительной техники отечественного и зарубежного производства.
Расшифровка условного обозначения модели
Маркировка БГ12-21М формируется по следующему принципу: «Б» — указывает на бензо- и маслостойкость основных уплотнений; «Г» — тип изделия (гидравлический); цифры «12» — обозначают номинальное рабочее давление 12,5 МПа; первая цифра «2» — свидетельствует о двукратном действии; цифра «1» — определяет габарит насоса; буква «М» — обозначает модернизированное исполнение. Полное обозначение согласно нормативной документации: Насос пластинчатый БГ12-21М по ГОСТ 13824-81.

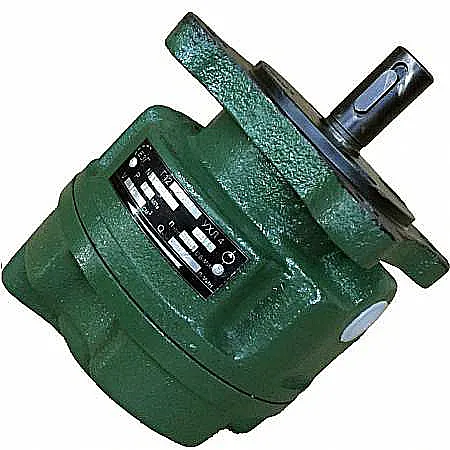

Изображение модели насоса БГ12-21М с основными присоединительными размерами для проверки совместимости.
Состав ремкомплекта и типовые узлы замены
Для данного насоса доступны ремкомплекты, позволяющие восстановить его работоспособность без приобретения нового агрегата. Чаще всего в обслуживании нуждаются следующие изнашиваемые компоненты, срок службы которых зависит от чистоты масла и нагрузки:
| Наименование узла / детали | Признаки износа и условия замены |
|---|
| Комплект пластин (лопаток) | Уменьшение толщины на 0.5 мм, снижение производительности, увеличение шума. |
| Уплотнение вала (сальник) | Появление течи масла по валу, попадание воздуха в систему. |
| Уплотнительные прокладки корпуса | Наружные протечки в местах стыка деталей корпуса. |
| Подшипники вала | Появление вибрации, люфта или постороннего гула при работе. |
| Распределительная пластина (торцевая) | Задиры на рабочей поверхности, падение давления. |
Типичные ошибки при подборе модели
- Игнорирование типа рабочей среды: Подбор насоса без учета совместимости с конкретным типом гидравлической жидкости (минеральное масло, синтетика, HFC).
- Выбор только по присоединительным размерам: Установка агрегата, который механически подходит, но не соответствует требуемым параметрам давления и расхода системы.
- Неучет температурного диапазона: Эксплуатация при температурах окружающей среды или масла за пределами паспортных значений (+10…+50°С для масла).
- Пренебрежение качеством фильтрации: Монтаж без фильтра или с фильтром грубой очистки, что приводит к быстрому износу пластин и снижению ресурса.
- Неправильное определение направления вращения: Заказ стандартной модели с правым вращением, когда вал приводного двигателя вращается влево.
Как оформить заказ: примеры
1. Базовая комплектация: Насос пластинчатый БГ12-21М стандартного исполнения с правым направлением вращения вала.
2. Специальное исполнение: Насос пластинчатый БГ12-21М-Л (с левым вращением вала) для интеграции в существующую систему с соответствующей кинематикой.
3. Комплект для сервиса: Насос БГ12-21М совместно с ремкомплектом, включающим пластины, манжеты и уплотнения, для предприятий, планирующих сервисное обслуживание парка оборудования.
Для оформления заказа или получения консультации по подбору используйте форму онлайн-заявки на нашем сайте «Оставить заявку».
Доставка и поставки по России и СНГ
Компания «ГИДРАВЛИКА», являясь официальным поставщиком продукции бренда ГИДРАВЛИК, осуществляет оперативные поставки насосов пластинчатых БГ12-21М во все регионы Российской Федерации и страны Содружества Независимых Государств. Постоянное наличие позиций на складах в Москве, Санкт-Петербурге, Екатеринбурге и Новосибирске позволяет организовать отгрузку в течение 24 часов после подтверждения заказа. Мы обеспечиваем доставку в Казань, Ростов-на-Дону, Нижний Новгород, Красноярск, а также в Минск, Алматы и другие города СНГ.
Наши инженеры готовы оказать техническую поддержку в подборе аналога под существующую гидросистему, проверить совместимость по присоединительным размерам и рабочим параметрам. Каждый насос пластинчатый БГ12-21М проходит предпродажные испытания на стенде для контроля номинального давления и производительности.
Для расчета стоимости, уточнения сроков и оформления заказа перейдите в раздел Контакты или воспользуйтесь онлайн-формой на сайте.
