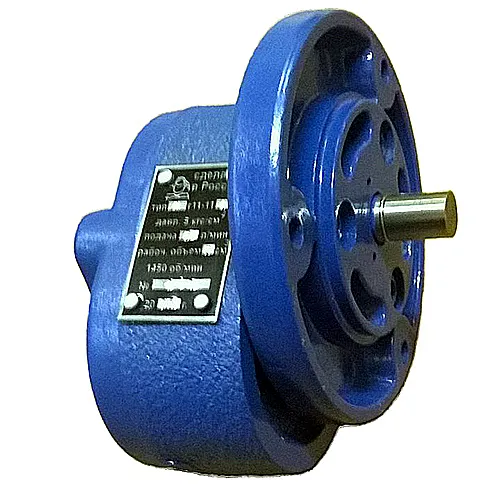

Описание и назначение
Насос АГ11-11 (фланцевый) шестеренный представляет собой гидравлический агрегат, предназначенный для постоянной циркуляции минеральных масел в системах смазки стационарного промышленного оборудования. Основная функция — обеспечение надежной подачи рабочей жидкости с кинематической вязкостью 10–400 мм²/с в температурном диапазоне от +10 до +55 °C. Соблюдение параметров вязкости критически важно: нижний предел гарантирует смазку трущихся пар, верхний — предотвращает перегрузку электродвигателя и обеспечивает стабильную всасывающую способность. Для длительной и безотказной работы необходима чистота масла не хуже 13 класса по ГОСТ 17216-71 и установка фильтров с тонкостью фильтрации до 40 мкм.
Вес, габаритные размеры и Код ТН ВЭД
Конструкция насоса АГ11-11 фланцевого типа отличается компактностью и удобством монтажа. Ниже приведены основные массо-габаритные параметры, а также Код ТН ВЭД, необходимый для таможенного оформления поставок.
| Параметр | Значение |
|---|
| Масса насоса (без привода) | 2.2 кг |
| Масса агрегата (с приводом) | 7.3 кг |
| Удельная масса | 0.275 кг/л |
| Монтажная высота | 85 мм |
| Ширина фланца | 110 мм |
| Присоединительная резьба | М16х1.5 |
| Код ТН ВЭД | 8413500000 |
Все размеры соответствуют типоразмеру 11, а насос АГ11-11 (фланцевый) шестеренный удовлетворяет требованиям ГОСТ 15150-69 для эксплуатации в различных климатических условиях.
Какой ответ дал Насос АГ11-11 (фланцевый) шестеренный на вопрос о своей надежности? — Моя надежность заложена в шестеренчатом зацеплении, а фланец — это мой железный характер!
Технические характеристики насоса АГ11-11 (фланцевого) шестеренного
| Характеристика | Значение |
|---|
| Рабочий объем, см³ | 8 |
| Номинальная производительность, л/мин | 8 (0.133 дм³/с) |
| Рабочее давление номинальное, МПа | 0.5 (5 кгс/см²) |
| Максимально допустимое давление, МПа | 0.6 (6 кгс/см²) |
| Частота вращения вала, об/мин | 1450 (24 с⁻¹) |
| Потребляемая мощность при номинальном режиме, кВт | 0.25 |
| Коэффициент подачи (объемный КПД), % | не менее 76 |
| Тип крепления | Фланцевое |
Указанные параметры обеспечены при работе на минеральных маслах с вязкостью 10–400 мм²/с и соблюдении требований по чистоте рабочей жидкости.
Преимущества и особенности эксплуатации
Насос АГ11-11 (фланцевый) шестеренный предлагает ряд выгод для производственных и сервисных компаний:
- Снижение простоев — надежная конструкция и качественные материалы минимизируют вероятность отказов, обеспечивая непрерывную работу смазочных систем.
- Увеличенный ресурс — оптимизированные рабочие параметры и правильный подбор масла позволяют достичь срока службы не менее 8000 часов.
- Удобство монтажа и обслуживания — фланцевое крепление упрощает установку и демонтаж, а доступность запчастей сокращает время ремонта.
- Стабильность давления подачи — шестеренная пара обеспечивает равномерную подачу масла без пульсаций, что критично для точных систем смазки.
- Совместимость с типовыми гидросистемами — стандартные присоединительные размеры и параметры позволяют легко интегрировать насос в существующие системы.
Принцип работы
Принцип действия насоса АГ11-11 (фланцевого) шестеренного основан на объемном вытеснении жидкости. В корпусе насоса установлены две шестерни — ведущая и ведомая. Ведущая шестерня, закрепленная на валу шпонкой, передает вращение ведомой шестерне, которая свободно вращается на оси. При вращении в зоне расцепления зубьев создается разрежение, за счет которого масло всасывается из подводящей магистрали. Затем, при зацеплении зубьев, масло вытесняется в напорную линию. Уплотнение вала обеспечивается маслостойкой манжетой, установленной во фланце, что предотвращает утечки и защищает привод от загрязнения.
Температурный режим и ресурс работы
Эксплуатация насоса АГ11-11 допустима при температуре рабочей жидкости от +10 до +55 °C. Для масел с вязкостью 10–400 мм²/с гарантируется стабильная работа в режиме непрерывной циркуляции. Срок службы агрегата составляет не менее 8000 часов при условии соблюдения правил эксплуатации: использование масла с чистотой 13 класса по ГОСТ, установка фильтров тонкостью 40 мкм, отсутствие перегрузок по давлению и частоте вращения. Ресурс работы напрямую зависит от качества фильтрации масла — абразивные частицы ускоряют износ шестерен и подшипников. Рекомендуется плановое сервисное обслуживание каждые 2000 часов работы, включая замену уплотнительных элементов и проверку состояния фильтров.
Область применения
Насос АГ11-11 (фланцевый) шестеренный широко используется в различных отраслях промышленности для питания смазочных систем. Типичные области применения:
- Металлообрабатывающие станки (токарные, фрезерные, шлифовальные) — для смазки направляющих, подшипников и редукторов.
- Прессовое оборудование — циркуляционная смазка гидроцилиндров и направляющих.
- Компрессорные установки и стационарные машины — подача масла в узлы трения.
- Промышленные редукторы и коробки передач — системы принудительной смазки.
- Гидростанции и насосные группы, где требуется надежная подача масла под низким давлением.
Агрегат подходит для машиностроения, металлургии, химической промышленности и других отраслей с стационарным оборудованием.
Состав ремкомплекта и часто заменяемые детали
Для поддержания работоспособности насоса АГ11-11 фланцевого типа рекомендуется иметь ремкомплект, включающий следующие запчасти:
| Наименование детали | Материал | Причина износа |
|---|
| Уплотнительная манжета вала | Маслостойкая резина | Естественное старение, перегрев, агрессивные примеси в масле |
| Шестерни (ведущая и ведомая) | Сталь закаленная | Ударные нагрузки, абразивный износ при плохой фильтрации |
| Подшипники скольжения | Антифрикционный сплав | Недосмазка, попадание загрязнений |
| Уплотнительные прокладки фланцев | Паронит | Механические повреждения при монтаже, перетяжка крепежа |
| Пружина предохранительного клапана (при наличии) | Пружинная сталь | Усталость металла при циклических нагрузках |
Регулярная замена уплотнений и контроль состояния шестерен позволяют избежать внеплановых остановок оборудования.
Типичные ошибки при подборе
При выборе шестеренного насоса для смазочной системы инженеры часто допускают следующие ошибки:
- Выбор насоса только по присоединительным размерам (фланец, резьба) без учета требуемого рабочего давления и расхода, что приводит к несоответствию производительности системе.
- Игнорирование вязкости рабочей жидкости — использование масла с вязкостью выше 400 мм²/с вызывает перегрузку электродвигателя и падение подачи, а при вязкости ниже 10 мм²/с снижается смазывающая способность и ускоряется износ.
- Неучет температурного диапазона эксплуатации — работа при температуре ниже +10 °C или выше +55 °C приводит к изменению вязкости масла и нарушению нормальной работы насоса.
- Пропуск этапа фильтрации — отсутствие фильтра тонкостью 40 мкм или чистота масла хуже 13 класса по ГОСТ резко сокращает ресурс насоса из-за абразивного износа.
Чтобы избежать этих ошибок, рекомендуется проверить все параметры системы и проконсультироваться со специалистами 777-gidra.ru.
Условное обозначение и расшифровка
Условное обозначение насоса АГ11-11 расшифровывается следующим образом:
- А — агрегат насосный,
- Г — гидравлический,
- 11 — типоразмер, определяющий основные габаритные и присоединительные размеры,
- 11 — порядковый номер разработки в серии.
Модификация с индексом А (АГ11-11А) имеет улучшенные эксплуатационные характеристики. Насос АГ11-11 (фланцевый) шестеренный соответствует стандарту ГОСТ 17398-72 на насосы шестеренные.
Габаритные и присоединительные размеры
Ниже представлено изображение с габаритными и присоединительными размерами насоса АГ11-11 (фланцевого) шестеренного. Это позволяет проверить совместимость насоса с уже установленным оборудованием по монтажным отверстиям и подводящим патрубкам.
На схеме указаны монтажная высота 85 мм, ширина фланца 110 мм, а также расположение присоединительных отверстий и резьбы М16х1.5 для подключения трубопроводов. Рекомендуется сверить эти размеры с посадочными местами на вашей гидростанции или смазочной установке.
Примеры заказа
Для оформления заказа на насос АГ11-11 (фланцевый) шестеренный вы можете использовать следующие варианты:
- Базовая модель — Насос АГ11-11 фланцевый шестеренный, артикул Н-АГ11-11-Ф, количество 3 шт., доставка в Москву.
- Модификация с увеличенным ресурсом — Насос АГ11-11А с уплотнениями из материала Viton, артикул Н-АГ11-11А-Ф-V, количество 5 шт., отгрузка в Санкт-Петербург.
- Комплект с фильтром — Насос АГ11-11 фланцевый шестеренный + фильтр сетчатый 40 мкм, артикул КОМП-АГ11-11-Ф-Ф40, количество 2 шт., поставка в Екатеринбург.
Для уточнения наличия и сроков поставки свяжитесь с нами через форму заказа или по телефону, указанному в разделе Контакты.
Часто задаваемые вопросы
В: Как подобрать насос АГ11-11 по давлению и расходу для конкретной системы смазки?
О: Необходимо определить требуемое рабочее давление в системе (не превышающее 0.5 МПа номинальное и 0.6 МПа максимальное) и расход масла (до 8 л/мин). Также важно учитывать вязкость масла (10–400 мм²/с) и температуру эксплуатации (+10…+55 °C). При сомнениях обратитесь к нашим инженерам для подбора аналога.
В: Каковы сроки поставки насосов АГ11-11 по России и СНГ?
О: Стандартный срок поставки — от 3 до 10 рабочих дней в зависимости от региона. В наличии на складе в Москве обычно имеются базовые модели. Доставка осуществляется в любые города, включая Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ.
В: Какие условия эксплуатации допустимы для насоса АГ11-11 (фланцевого) шестеренного?
О: Насос предназначен для работы в закрытых помещениях при температуре окружающей среды от +10 до +55 °C. Не рекомендуется установка на открытых площадках без защиты от осадков и пыли. Качество масла должно соответствовать 13 классу чистоты по ГОСТ, а вязкость — указанному диапазону.
В: Можно ли заменить насос АГ11-11 на аналог от другого производителя?
О: Да, возможен подбор аналога по основным параметрам: рабочему объему, давлению, производительности и присоединительным размерам. Однако, для гарантии совместимости и долгого ресурса рекомендуется использовать оригинальные насосы от производителя ГИДРАВЛИК или консультироваться с нашими специалистами.
Насос АГ11-11 (фланцевый) шестеренный от российского производителя ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА с гарантией качества и полным комплектом технической документации. Мы обеспечиваем доставку по всей России и странам СНГ, включая отдаленные регионы. Наши инженеры готовы помочь с подбором оборудования, разработкой схем подключения и сервисным обслуживанием. Для заказа или консультации оставьте заявку на сайте 777-gidra.ru или свяжитесь с нами по телефону.
