Пневмоклапан быстрого выхлопа П-КВБ-4А (П-КБВ) является важным компонентом для систем управления пневматическими цилиндрами и приводами. Его основное назначение — ускорение срабатывания исполнительных механизмов за счет организации быстрого сброса рабочей среды непосредственно в атмосферу, минуя длинные выхлопные линии дросселей или распределителей.
Описание и назначение
Пневмоклапан быстрого выхлопа П-КВБ-4А служит для мгновенного соединения поршневой полости пневмопривода с атмосферой, что резко сокращает время обратного хода штока. Это ключевой элемент для повышения производительности станков, прессов и автоматизированных линий, где критична скорость рабочих циклов.
Габариты и вес
Линейка клапанов быстрого выхлопа представлена моделями с разным условным проходом. Их габаритные размеры соответствуют присоединительной резьбе и объему внутренних каналов. Код ТН ВЭД для данной продукции, как правило, 8481 80 990 9 (прочие приборы и аппаратура для контроля давления или расхода жидкостей или газов).
| Модель клапана П-КБВ |
Условный проход, мм |
Масса (примерная), кг |
| П-КБВ-4А |
4 |
0.07 |
| П-КБВ-6А |
6 |
0.11 |
| П-КБВ-10А |
10 |
0.25 |
| П-КБВ-16А |
16 |
0.40 |
Инженер спрашивает у пневмоклапана быстрого выхлопа: «Почему ты всегда такой быстрый?» Тот отвечает: «Потому что не терплю давления!»
Технические характеристики серии П-КБВ
Клапаны обеспечивают стабильную работу в стандартных для промышленной пневматики условиях. Параметры приведены для всего модельного ряда, что позволяет провести точный подбор для конкретной гидравлической схемы.
| Параметр |
Значение / Диапазон |
| Рабочая среда |
Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433, с распыленным маслом |
| Рабочее давление, МПа |
От 0.1 (мин.) до 1.0 (номинальное) |
| Диапазон рабочих температур |
Соответствует климатическому исполнению УХЛ, О, категория 4 (ГОСТ 15150) |
| Пропускная способность |
Зависит от модели: от 0.3 (Кv наполнение) для П-КБВ-4А до 5.8 (Кv выхлоп) для П-КБВ-16А |
| Присоединительные размеры |
Резьба трубная коническая (К): К1/8", К1/4", К3/8", К1/2" |
Преимущества и особенности эксплуатации
Установка пневмоклапана быстрого выхлопа П-КВБ-4А и его аналогов из серии П-КБВ предоставляет ряд технических и экономических выгод:
1. Увеличение быстродействия системы. Сокращение времени выхлопа напрямую ведет к уменьшению длительности рабочего цикла оборудования, повышая его производительность.
2. Простота монтажа и настройки. Компактный корпус с маркированными портами позволяет интегрировать клапан непосредственно у пневмоцилиндра, не требуя сложного переоборудования.
3. Надежность и долгий ресурс. Простота внутренней конструкции — клапан, корпус, втулка — минимизирует количество потенциально изнашиваемых деталей, обеспечивая стабильность работы долгие годы.
4. Совместимость с типовыми системами. Стандартные присоединительные размеры (К1/8, К1/4 и т.д.) облегчают замену устаревших или вышедших из строя аналогов без доработки трубопроводов.
5. Всепозиционность установки. Пневмоклапан быстрого выхлопа может монтироваться в любом пространственном положении, что упрощает компоновку оборудования.
Принцип работы клапана быстрого выхлопа
Функционирование устройства основано на перераспределении потоков сжатого воздуха. Корпус клапана имеет три канала: вход (1) от управляющего распределителя, выход (2) к исполнительному механизму и атмосферный выхлоп (3). В исходном состоянии, при отсутствии давления на входе, канал пневмопривода (2) напрямую соединен с атмосферным выходом (3) через седло клапана.
При подаче управляющего сигнала сжатый воздух поступает в порт (1), воздействует на клапан, смещая его и перекрывая атмосферный канал (3). При этом открывается проход между входом (1) и выходом (2) к приводу, обеспечивая его рабочий ход. При снятии управляющего давления клапан под действием пружины и остаточного давления возвращается, мгновенно соединяя выходную полость (2) с атмосферой (3). Это позволяет воздуху из штоковой полости цилиндра сбрасываться по кратчайшему пути, обеспечивая быстрый обратный ход.

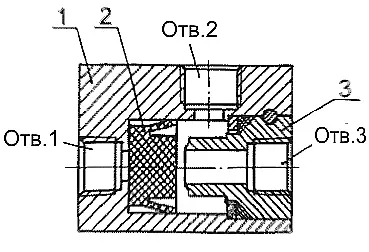

Рис. 1. Схематическое изображение внутренних каналов и работы клапана П-КБВ.
Температурный режим и срок службы
Оборудование рассчитано на эксплуатацию в диапазоне температур, соответствующем исполнению УХЛ (умеренный и холодный климат) и О (общеклиматическое), что покрывает большинство регионов России. Пневмоклапан приспособлен для работы в условиях вибрации I степени жесткости по ГОСТ 28988.
Срок службы напрямую зависит от качества поступающего воздуха и своевременного технического обслуживания системы в целом. Соблюдение требований по очистке (не грубее 10 класса) и наличию смазки в воздухе (масляный туман) критически важно для предотвращения заклинивания клапана или износа уплотнений. При соблюдении условий ресурс работы изделий серии П-КБВ составляет многие тысячи циклов.
Область применения и устанавливаемое оборудование
Пневмоклапаны быстрого выхлопа серии П-КБВ востребованы везде, где работают высокоскоростные пневмоприводы:
Промышленные станки: координатные столы, механизмы подачи и зажима в металлообработке, деревообработке.
Прессовое оборудование: вспомогательные механизмы выталкивания, съема деталей.
Автоматизированные линии и робототехника: манипуляторы, захваты, поворотные механизмы.
Упаковочное и этикетировочное оборудование.
Специальная и строительная техника с пневматическими системами управления.
Испытательные стенды и стенды для регулировки пневматических компонентов.
Состав ремкомплекта и частые неисправности
Конструктивная простота клапана подразумевает минимальный набор деталей для обслуживания. В ремкомплект, как правило, входят ключевые изнашиваемые элементы: уплотнительные кольца или манжеты (для моделей с уплотнением), пружина возврата клапана и сам клапан (золотник).
Чаще всего в процессе эксплуатации может потребоваться замена резиновых уплотнений, теряющих эластичность из-за старения или воздействия некондиционного масла в воздухе. Реже наблюдается износ или задиры на рабочей поверхности клапана или втулки, что обычно связано с попаданием твердых частиц из-за некачественной фильтрации сжатого воздуха.
Типичные ошибки при подборе
Некорректный выбор пневмоклапана быстрого выхлопа может привести к неэффективной работе системы или поломке.
1. Выбор только по резьбе. Подбор клапана П-КБВ исключительно по присоединительному размеру без учета необходимой пропускной способности (Kv). Малая пропускная способность не даст нужного эффекта ускорения.
2. Игнорирование давления в системе. Хотя диапазон давления широк (0.1-1.0 МПа), необходимо убедиться, что рабочее давление в конкретном контуре соответствует этому интервалу, особенно в части минимального значения для уверенного срабатывания.
3. Несоответствие типа рабочей среды. Установка клапана, рассчитанного на воздух, в систему с другими газами или агрессивными средами без проверки совместимости материалов.
4. Пренебрежение условиями эксплуатации. Установка в зону с экстремальными температурами, высокой влажностью или химически активной атмосферой, не соответствующей климатическому исполнению УХЛ или О.

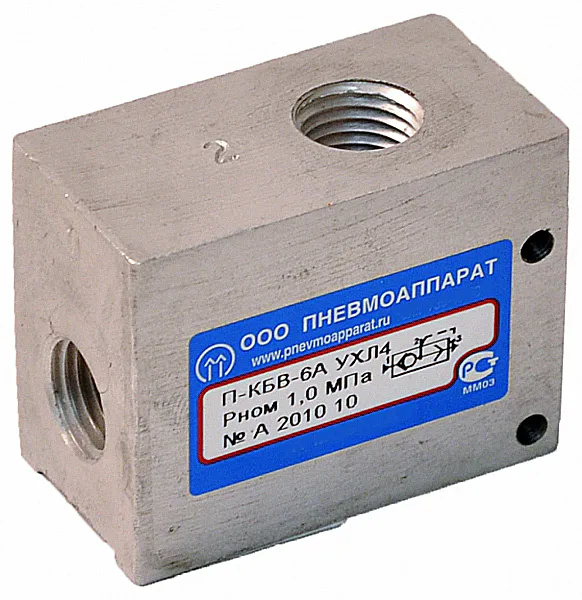

Рис. 2. Внешний вид и присоединительные порты клапана П-КВБ-4А.
Условное обозначение (индекс) модели
Шифр модели П-КВБ-4А расшифровывается следующим образом:
П – пневматический.
КВБ / КБВ – клапан быстрого выхлопа.
-4А – цифра указывает на условный проход в миллиметрах (4 мм, также есть 6, 10, 16). Буква «А» может обозначать тип исполнения или модификацию корпуса.
Габаритные и присоединительные размеры
Для корректного монтажа критически важно знать монтажные размеры, включая межосевое расстояние крепежных отверстий у моделей П-КБВ-10А и П-КБВ-16А.

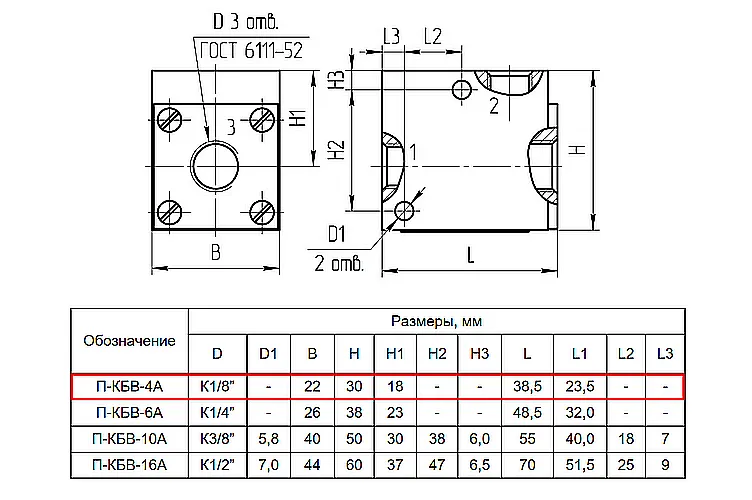

Рис. 3. Чертеж с размерами клапана для проверки совместимости с местом установки.
Пневмоклапаны П-КБВ-10А и П-КБВ-16А имеют фланцы для крепления двумя винтами (М5 и М6 соответственно), что предотвращает проворачивание от вибрации или момента затяжки при подключении трубопроводов.
Примеры заказа
В зависимости от параметров вашей гидравлической схемы (пневмосхемы), вы можете выбрать одну из модификаций:
Пример 1. Базовая модель. Для систем с малым расходом и трубопроводами 1/8": Пневмоклапан быстрого выхлопа П-КВБ-4А.
Пример 2. Для средних расходов. Для стандартных цилиндров среднего размера и труб 1/4"-3/8": клапан П-КБВ-6А или П-КБВ-10А.
Пример 3. Для высокой производительности. Для мощных приводов и магистралей 1/2": требуется модель с максимальным условным проходом – П-КБВ-16А.
Техническая поддержка и поставки
Продукция бренда ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Наши специалисты готовы предоставить детальную техническую консультацию по подбору, в том числе помощь в поиске аналога под существующую систему. Мы обеспечиваем поставку оборудования по всей России и странам СНГ, включая ключевые промышленные центры: Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и многие другие города.
Для оформления заказа на пневмоклапан быстрого выхлопа П-КВБ-4А или получения спецификации, оставьте заявку через сайт https://777-gidra.ru или свяжитесь с нами через раздел Контакты.
