Пневмоклапан быстрого выхлопа П-КВБ-16А — это устройство, предназначенное для интенсификации работы пневматических приводов машин и станков. Его основная задача — обеспечить оперативный сброс давления из рабочей полости цилиндра или пневмомотора в атмосферу по кратчайшему пути, минуя длинные выхлопные линии и дросселирующую аппаратуру. Установка данного клапана непосредственно на приводе или вблизи него позволяет значительно сократить время обратного хода штока, увеличить частоту циклов оборудования и общую производительность технологических линий.
Описание и назначение
Пневмоклапан П-КВБ-16А входит в серию устройств быстрого выхлопа с различными условными проходами. Он монтируется в пневмосистемы, где критична скорость перемещения рабочих органов при возврате. Модель с индексом 16А характеризуется наибольшей в серии пропускной способностью, что делает ее оптимальным выбором для приводов с большим рабочим объемом.
Конструкция, устройство и принцип работы
Конструктивно пневмоклапан быстрого выхлопа П-КВБ-16А включает три основных элемента: литой корпус, подпружиненный клапан с эластичным лепестком и направляющую втулку. В корпусе выполнены три канала: для подвода управляющего воздуха (Р), для соединения с приводом (А) и для выхлопа в атмосферу (R).
Принцип работы основан на переключении потока. В исходном состоянии, когда давление на входе Р отсутствует, канал привода А напрямую соединен с атмосферным портом R через открытый клапан. При подаче управляющего давления на Р, клапан смещается, герметично перекрывая канал R и открывая проход от Р к А — происходит наполнение привода. При снятии сигнала с Р, давление в линии А возвращает клапан в исходное положение, мгновенно сбрасывая воздух из привода наружу через порт R. Именно замкнутая конфигурация «привод — клапан — атмосфера» обеспечивает эффект быстрого выхлопа.

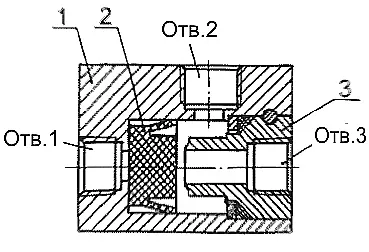

Схема устройства и подключения клапана быстрого выхлопа П-КВБ-16А.
Преимущества и особенности эксплуатации
Интеграция клапана П-КВБ-16А в пневмосистему дает ряд ключевых эксплуатационных выгод:
1. Повышение быстродействия. Сокращение времени обратного хода пневмоцилиндра на 30-50% за счет устранения сопротивления выхлопной магистрали.
2. Увеличение ресурса системы. Снижение динамических нагрузок на шток и направляющие цилиндра благодаря плавному, но быстрому сбросу давления.
3. Универсальность установки. Клапан может монтироваться в любом пространственном положении, что упрощает его встраивание в существующие конструкции.
4. Стабильность работы. Конструкция обеспечивает надежное переключение в широком диапазоне давлений от 0.1 до 1.0 МПа.
5. Совместимость с типовыми системами. Стандартное резьбовое присоединение К1/2″ (G1/2”) и габариты позволяют легко вписать его в большинство отечественных и импортных схем.
Инженер вызывает механика: «Срочно нужен пневмоклапан быстрого выхлопа на цилиндр пресса!». Механик хитро улыбается: «А я его уже поставил. Когда ты мне об этом только начал думать, я сразу побежал — у меня и мысли быстрые, и выхлоп!»
Технические характеристики пневмоклапанов П-КБВ серии
| Параметр |
П-КБВ-4А |
П-КБВ-6А |
П-КБВ-10А |
П-КБВ-16А |
| Условный проход Dy, мм |
4 |
6 |
10 |
16 |
| Тип резьбового присоединения |
К1/8″ (G1/8″) |
К1/4″ (G1/4″) |
К3/8″ (G3/8″) |
К1/2″ (G1/2″) |
| Максимальное рабочее давление, МПа (бар) |
1,0 (10) |
| Минимальное рабочее давление, МПа |
0,1 |
| Температура рабочей среды, °C |
+5 … +50 |
| Тип рабочей среды |
Сжатый воздух, очищенный по ГОСТ 17433, с распыленным маслом |
| Кv при наполнении, м³/ч, не менее |
0.3 |
0.8 |
2.5 |
4.0 |
| Кv при выхлопе, м³/ч, не менее |
0.6 |
1.6 |
3.0 |
5.8 |
| Масса, кг |
0.07 |
0.11 |
0.25 |
0.40 |

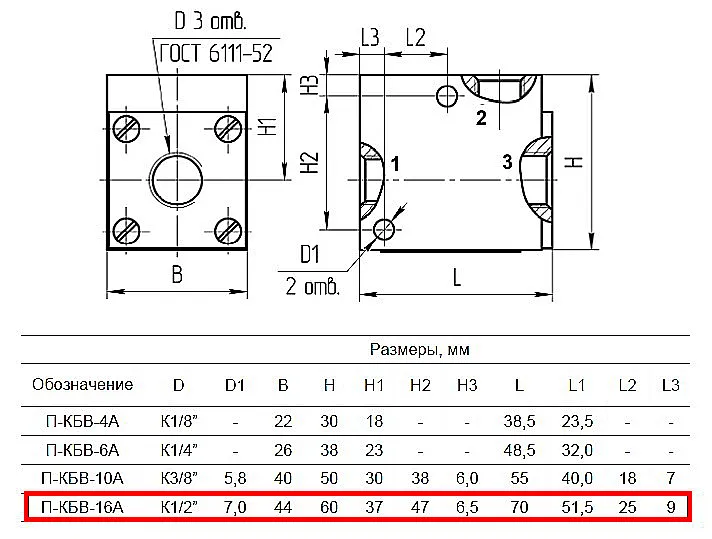

Габаритные размеры и вес основных моделей клапана:
| Модель | ≈ Длина, мм | ≈ Ширина, мм | ≈ Высота, мм | Масса, кг |
|---|
| П-КБВ-16А | 95 | 45 | 60 | 0.40 |
| П-КБВ-10А | 80 | 40 | 50 | 0.25 |
| П-КБВ-4А, 6А | 60-70 | 30-35 | 40 | 0.07-0.11 |
Код ТН ВЭД: 8481 80 990 0 – Прочие клапаны для трубопроводов.
Температурный режим, ресурс работы и обслуживание
Пневмоклапан быстрого выхлопа П-КВБ-16А рассчитан на эксплуатацию при температуре окружающей среды и рабочего воздуха от +5°C до +50°C в климатических исполнениях УХЛ и О, категория размещения 4. Устройство поддерживает режим непрерывной циклической работы. На ресурс службы, который при нормальных условиях составляет несколько миллионов циклов, напрямую влияет качество подготовки воздуха. Критически важно соблюдать требования к рабочей среде: воздух должен быть очищен не грубее 10 класса по ГОСТ 17433 и содержать распыленное масло вязкостью 10–35 сСт для смазки трущихся пар. Отсутствие фильтрации или масла в системе приводит к ускоренному износу уплотнения клапана и его заклиниванию.
 |
 |

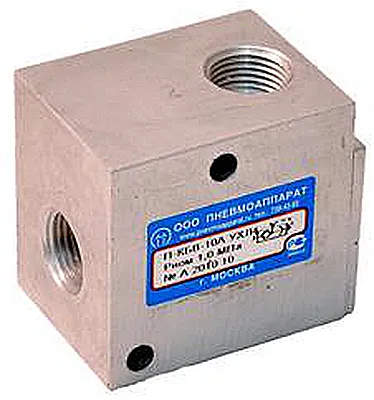

| Боковой вид клапана П-КВБ-16А с монтажными отверстиями под винты М6. |
Торцевое исполнение с портами P, A, R. Резьба К1/2″. |
Область применения и типовое оборудование
Клапаны серии П-КБВ находят применение во всех отраслях, где используются высокоскоростные пневматические приводы:
• Прессовое оборудование:
Кривошипные, гидравлические и фрикционные прессы для быстрого подъема плиты.
• Автоматические линии и станки: Манипуляторы, механизмы загрузки/разгрузки, позиционеры.
• Строительная и дорожная техника: Узлы управления отбойными молотками, виброоборудованием.
• Деревообрабатывающее и упаковочное оборудование: Пневмоцилиндры зажимов, толкателей, отсекателей.
• Пневмосистемы общепромышленного назначения: В составе пневмостанций и распределительных устройств.
Условное обозначение и расшифровка маркировки
Маркировка П-КВБ-16А (встречается также как П-КБВ-16А) расшифровывается следующим образом:
П — пневматический.
КВБ/КБВ — клапан быстрого выхлопа.
16 — условный проход в миллиметрах (Dy 16 мм).
А — тип исполнения (модификация с определенным корпусом и типом крепления).
Типичные ошибки при подборе клапана быстрого выхлопа
1. Выбор только по присоединительной резьбе без учета необходимой пропускной способности (Kv). Недостаточный Kv не даст нужного увеличения скорости.
2. Игнорирование требований к качеству воздуха. Установка клапана в систему без фильтра-влагоотделителя и лубрикатора резко снижает его ресурс.
3. Несоответствие давления. Попытка использовать клапан при давлении выше 1.0 МПа или ниже 0.1 МПа.
4. Неверное подключение портов P, A, R, ведущее к неправильной работе или ее отсутствию.
Примеры заказа аналогов и модификаций
В зависимости от параметров вашей системы, наши специалисты помогут подобрать оптимальное решение:
1. Базовая модель: П-КВБ-16А — для приводов с большим расходом воздуха, условный проход 16 мм.
2. Для средних цилиндров: П-КВБ-10А — аналогичный клапан с условным проходом 10 мм и резьбой К3/8″.
3. Под другой тип резьбы: Возможен подбор аналога других производителей с нужными присоединительными размерами (G1/2″, NPT1/2″) под вашу систему.
