Пневмопривод серии П-П представляет собой надежный и компактный исполнительный механизм, предназначенный для преобразования энергии сжатого воздуха в механическое перемещение. Основная функция устройства – обеспечение прямолинейного хода штока под действием управляющего пневмосигнала. Используется в составе систем автоматики и управления на технологическом оборудовании различных отраслей промышленности.
Изделие представляет собой пневмоцилиндр одинарного действия со встроенной возвратной пружиной. Крепление осуществляется через средний фланец. Пневмопривод П-П предназначается для работы в составе технологических линий, станков и агрегатов, где требуется точное и безотказное позиционирование или переключение арматуры. Модельный ряд включает модификации, различающиеся размерами фланца и наличием функции ручного дублирования управления.
Масса различных модификаций составляет от 0,19 до 0,2 кг. Габаритные размеры моделей в серии сопоставимы и определяются, главным образом, размерами крепежного фланца. Код ТН ВЭД для данной продукции – 8412 21 000 0.
Технические параметры пневмопривода
| Наименование параметра | П-П-11, П-П-12 | П-П-21, П-П-22 |
| Номинальное давление, МПа (кгс/см²) | 0,63 (6,3) |
| Минимальное давление, МПа (кгс/см²) | 0,14 (1,4) |
| Диаметр поршня, мм | 40 |
| Усилие при номинальном давлении, Н (не менее) | 700 |
| Усилие при минимальном давлении, Н (не менее) | 100 |
| Ход поршня, мм (не менее) | 12 |
| Давление страгивания, МПа (кгс/см²), не более | 0,04 (0,4) |
| Масса, кг (не более) | 0,19 | 0,2 |

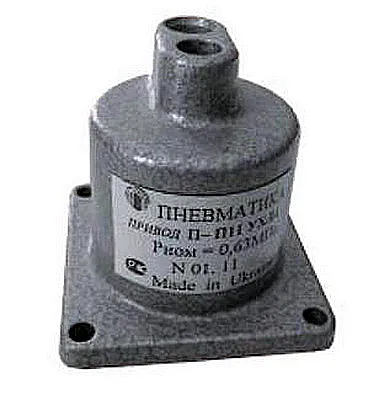

Изображение 1: Внешний вид пневмопривода П-П с маркировкой.
Изображение 2: Вид пневмопривода П-П сбоку, показывающий присоединительный фланец.
Изображение 3: Изометрический чертеж пневмопривода П-П для оценки общих размеров.
Принцип работы и конструктивные особенности
При подаче давления пневматической среды в рабочую камеру устройства поршень преодолевает сопротивление возвратной пружины и совершает рабочий ход. После сброса давления из управляющего канала шток под действием пружины возвращается в исходное положение. Устройство относится к исполнительным механизмам одностороннего действия. Для надежной работы пневмопривода П-П важно обеспечивать стабильность давления в системе и использовать подготовленный сжатый воздух без примесей масла и абразивных частиц.
Преимущества и особенности эксплуатации
Высокая надежность: Конструкция пневмопривода П-П отличается простотой и прочностью, что обеспечивает стабильную работу в течение всего заявленного ресурса.
Минимальное время срабатывания: Несмотря на небольшое давление страгивания, привод обеспечивает быстрый отклик на управляющий сигнал, что критично для систем автоматики.
Универсальность монтажа: Исполнение со средним фланцем обеспечивает удобное и надежное крепление к различным типам промышленной арматуры и механизмов.
Соответствие климатическим условиям: Климатическое исполнение «УХЛ4» позволяет использовать пневмопривод в регионах с умеренным или холодным климатом.
Снижение затрат на обслуживание: Благодаря пружинному возврату и минимальному количеству движущихся узлов, изделие требует минимального вмешательства в течение межсервисного интервала.
Инженер проверяет работу нового пневмопривода П-П. Устройство сработало, шток выдвинулся. «Отлично, – говорит инженер, – теперь он будет приводить в действие клапан». А потом с улыбкой добавляет: «Главное, чтобы у самого пневмопривода П-П не было никаких внутренних приводных идей и он не решил, что пора открывать окно».
Условное обозначение пневмопривода П-П
Расшифровка индекса изделия позволяет точно определить его характеристики:
- П-П – условное обозначение типа изделия (пневмопривод).
- Первая цифра после дефиса (1 или 2) – указывает на исполнение по размерам фланца. «1» соответствует фланцу 59×59 мм, «2» – фланцу 64×64 мм.
- Вторая цифра после дефиса (1 или 2) – обозначает исполнение по наличию ручного дублирования. «1» – без ручного дублирования, «2» – с ручным дублированием.
- УХЛ4 – климатическое исполнение для эксплуатации в зонах с умеренным и холодным климатом. Цифра «4» – категория размещения в закрытых отапливаемых помещениях.
Таким образом, модель П-П 11 УХЛ4 имеет фланец 59×59 мм, не оснащена ручным дублером, а модель П-П 21 УХЛ4 комплектуется фланцем 64×64 мм и также не имеет ручного дублирования.
Типичные ошибки при подборе пневмопривода П-П
Игнорирование фактического давления в системе: Установка пневмопривода в пневмолинию, где давление постоянно ниже минимально необходимого для срабатывания (0,14 МПа) приведет к его неработоспособности.
Несоответствие типа рабочей среды: Использование привода в контуре с неочищенным воздухом, содержащим конденсат или механические примеси, значительно сокращает ресурс уплотнений и приводит к заклиниванию.
Отсутствие учета температурного режима: Эксплуатация устройства с нарушением диапазона рабочих температур, указанного для исполнения УХЛ4, может вызвать деградацию материалов уплотнений и пружины.
Ошибка в расчете требуемого усилия: Недооценка сопротивления от механизма, которым управляет привод (например, высокое трение в штоке клапана), приводит к тому, что пневмопривод П-П не сможет обеспечить полный рабочий ход.
Области применения и оборудование
Пневмоприводы серии П-П находят широкое применение в системах автоматического регулирования технологических процессов. Они используются для управления:
- Запорной и регулирующей арматурой (шаровыми кранами, задвижками) на трубопроводах.
- Рычажными механизмами станков и прессов.
- Зажимными устройствами и позиционерами в механосборочных производствах.
- Вспомогательными механизмами в энергетике и коммунальном хозяйстве.
- Элементами систем аварийной защиты.
Наличие пневмопривода П-П с ручным дублированием (исполнение 2) особенно важно для объектов, где требуется возможность местного управления при отключении сжатого воздуха или при проведении ремонтных работ.
Срок службы и условия эксплуатации
Ресурс устройства напрямую зависит от соблюдения условий эксплуатации и качества подготовленной рабочей среды. При использовании очищенного от влаги и масла сжатого воздуха в заявленном диапазоне давлений от 0,14 до 0,63 МПа и соблюдении температурного режима для исполнения УХЛ4 производитель гарантирует стабильную работу изделия на протяжении всего межремонтного периода. Пневмопривод П-П предназначен для периодической (циклической) работы. Частота срабатываний и общий ресурс зависят от условий установки и нагрузки. Регулярное визуальное и функциональное обслуживание позволяет своевременно выявить износ уплотнений и предотвратить отказ.
Часто задаваемые вопросы (FAQ)
Как выбрать между модификациями 11 и 21?
Выбор основывается на требуемом типе крепления. Если ваше оборудование имеет посадочное место под фланец 59×59 мм – выбирайте исполнение «1» (П-П 11). Если требуется фланец 64×64 мм – применяется исполнение «2» (П-П 21). Давление, ход и усилие у обеих моделей идентичны.
Какое давление необходимо для работы пневмопривода?
Пневмопривод П-П сработает при давлении не менее 0,14 МПа. Номинальное давление для постоянной и надежной работы составляет 0,63 МПа. Величина создаваемого усилия прямо пропорциональна подводимому давлению.
Какие требования предъявляются к рабочей среде?
Допустимой рабочей средой для пневмопривода П-П является сжатый воздух, очищенный от механических примесей размером более 40 мкм и влаги. Концентрация масла в воздухе не должна превышать 5 мг/м³.
Возможно ли использование в неотапливаемых помещениях?
Климатическое исполнение УХЛ4 подразумевает эксплуатацию в отапливаемых помещениях. Для работы в условиях низких температур или под навесом потребуется подбор иного типа исполнения или устройство дополнительной термоизоляции и подогрева.
Поставка и техническая поддержка
Пневмоприводы П-П 11 УХЛ4 и П-П 21 УХЛ4 производства бренда ГИДРАВЛИК поставляются по всей территории России и стран СНГ компанией ГИДРАВЛИКА. Мы осуществляем доставку оборудования в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в другие города и регионы. Наши инженеры готовы предоставить подробную техническую консультацию, помочь с подбором аналога для замены вышедшего из строя элемента и рассказать о типовых схемах подключения. Для оформления заявки на поставку или получения спецификации свяжитесь с нами через форму на сайте.
