Описание и функция пневмоклапана типа «ИЛИ»
Устройство ПИД1-Пневмоклапан типа "ИЛИ" П-КЧ-1 УХЛ4 предназначено для реализации логической функции «ИЛИ» в пневматических системах управления промышленного оборудования. Его основная задача – выдавать выходной пневмосигнал при поступлении управляющего сигнала на один или оба его входа. Это ключевой элемент для построения разветвлённых и надёжных схем управления в автоматизированных процессах.
Вес изделия составляет до 0.06 кг. Код ТН ВЭД, под который классифицируется данное оборудование – 8481. Общие габаритные и присоединительные размеры варьируются в зависимости от типоразмера условного прохода. Основной модельный ряд включает исполнения с условным проходом 2.5 мм и 4 мм, как представленная модель.
Основные технические характеристики и масса
| Параметр |
Значение для Ду=4 мм |
| Условный проход, Ду |
4 мм |
| Рабочее давление номинальное |
1.0 МПа (10 кгс/см²) |
| Минимальное рабочее давление |
0.14 МПа (1.4 кгс/см²) |
| Максимальная утечка воздуха |
10 см³/мин |
| Пропускная способность, Kv |
не менее 0.45 м³/ч |
| Вес, не более |
0.06 кг |

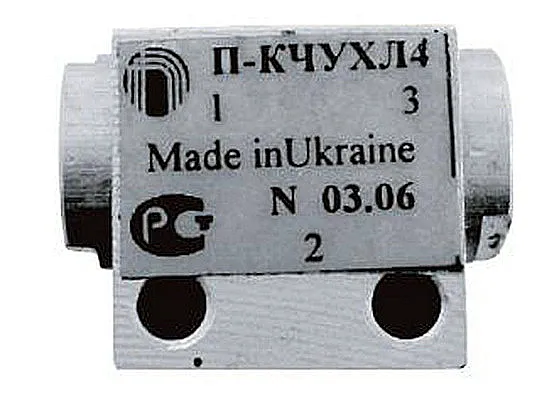

Внешний вид модели с двумя входными и одним выходным каналами.
Приходит инженер на склад и спрашивает: «У вас есть пневмоклапан типа «ИЛИ»?» Кладовщик думает и отвечает: «Да есть, но его пока нет, он в отгрузке или на тестировании. В общем, или то, или другое».
Преимущества и особенности эксплуатации
Использование в системе пневмоклапана типа «ИЛИ» П-КЧ-1 УХЛ4 обеспечивает ряд существенных эксплуатационных выгод:
1. Повышение отказоустойчивости системы. Возможность дублирования управляющего сигнала через два независимых входа минимизирует риск полной остановки оборудования из-за отказа одного из каналов управления.
2. Простота интеграции и монтажа. Компактные размеры и стандартные резьбовые присоединения позволяют быстро встроить этот логический пневмоклапан в существующую магистраль без необходимости серьёзной переделки пневмосхемы.
3. Надёжность в суровых условиях. Климатическое исполнение УХЛ4 гарантирует стабильную работу устройства в умеренном и холодном климате при температуре окружающей среды, соответствующей данному классу.
4. Снижение затрат на обслуживание. Простая и отработанная конструкция с минимумом движущихся частей обеспечивает длительный срок службы и сводит к минимуму необходимость в сервисном вмешательстве.
5. Универсальность применения. Устройство совместимо с большинством типовых промышленных пневмосистем, работающих на сжатом воздухе стандартной очистки.
Принцип работы в пневмосистеме
Работа пневмоклапана ПИД1 основана на управлении положением золотника (или шарика) под действием давления. Сжатый воздух от источников управляющего сигнала подводится к двум входам устройства. При подаче давления на любой из входов (или на оба одновременно) внутренний запорно-регулирующий элемент смещается, открывая проход от этого входа к общему выходному каналу. Таким образом, на выходе пневмоклапана типа «ИЛИ» П-КЧ-1 появляется сигнал, который далее подаётся на исполнительный механизм (пневмоцилиндр, пневмомотор, другой клапан). При отсутствии сигналов на обоих входах проход перекрыт, выходной сигнал отсутствует. Функциональная схема реализует логику: «Выход = Сигнал_Вход1 ИЛИ Сигнал_Вход2».
Температурный режим и ресурс службы
Эксплуатация устройства разрешена в диапазоне рабочих температур, установленном для климатического исполнения УХЛ4, что охватывает большинство промышленных помещений в России. Ключевыми факторами, напрямую влияющими на срок службы, являются: качество подаваемого сжатого воздуха (степень очистки от влаги и масел), соблюдение пределов рабочего давления (0.14–1.0 МПа) и отсутствие ударных нагрузок в магистрали. При использовании воздуха, прошедшего качественную подготовку (фильтрация, осушение), ресурс пневмоклапана логического П-КЧ-1 измеряется миллионами срабатываний.
Области применения и типы оборудования
Данные пневмоклапаны находят широкое применение в промышленной автоматике:
• Станочное оборудование: металлорежущие и деревообрабатывающие станки с ЧПУ, для управления зажимными устройствами, подачей СОЖ, переключением режимов.
• Прессовое и штамповочное оборудование: системы управления циклами прессования, блокировки, безопасности.
• Сборочные и упаковочные линии: управление манипуляторами, толкателями, маркировщиками.
• Специальное технологическое оборудование: в пищевой, химической, фармацевтической отраслях, где требуется надёжное пневмоуправление.
Устройство идеально подходит для модернизации систем управления на базе релейно-контактной логики, заменяя собой более громоздкие электропневматические решения.
Состав типового ремкомплекта
Наиболее уязвимыми элементами, подверженными износу, являются уплотнительные манжеты и кольца. Выход из строя чаще всего связан с механическим износом при циклической работе или разрушением уплотнений из-за некачественной рабочей среды (присутствие абразивных частиц, агрессивных примесей, конденсата). Рекомендуется иметь на складе запасной ремкомплект, включающий основные уплотнения.
| Наименование детали |
Причина вероятного износа |
| Уплотнительные кольца (торцевые) |
Постоянное трение о корпус/золотник, потеря эластичности |
| Уплотнительная манжета золотника |
Износ от циклического перемещения, воздействие загрязнённого воздуха |
| Возвратная пружина (при наличии) |
Усталость металла после большого количества циклов |
Типичные ошибки при подборе пневмоклапана
1. Выбор только по типу резьбы. При одинаковом условном проходе (Ду=4) можно ошибиться с номинальным давлением, что приведёт к выходу клапана из строя при рабочих нагрузках.
2. Игнорирование минимального давления срабатывания. Если управляющий сигнал в системе меньше 0.14 МПа, пневмоклапан ПИД1 может не открыться, и схема управления не сработает.
3. Несоответствие требуемой пропускной способности. Недостаточное значение Kv (менее 0.45 м³/ч для данной модели) вызовет задержку в срабатывании исполнительных механизмов из-за падения давления в линии.
4. Работа на неочищенном воздухе. Подача сжатого воздуха без фильтрации резко сокращает ресурс уплотнений и может привести к заклиниванию подвижных элементов.
Условное обозначение и расшифровка индекса
Индекс модели содержит всю необходимую информацию для точного заказа:
ПИД1 – серия/тип изделия (пневмораспределитель, устройство логики).
П-КЧ – тип клапана («ИЛИ»).
1 – модификация.
УХЛ4 – климатическое исполнение и категория размещения (для работы в умеренном и холодном климате, в закрытых помещениях).
Ду=4 – условный проход 4 миллиметра.

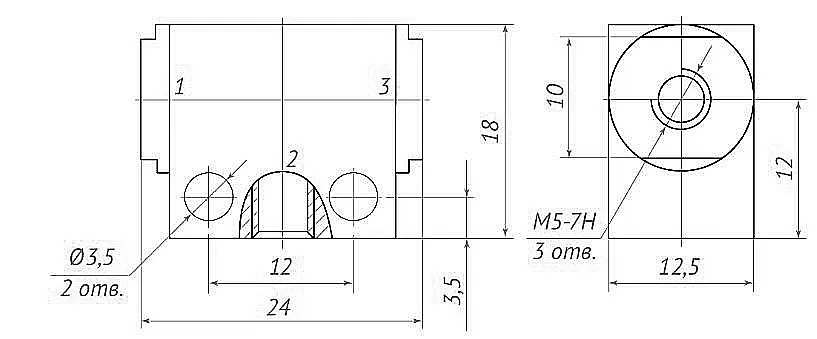

Проверка совместимости по габаритным размерам
Для корректного монтажа пневмоклапана типа «ИЛИ» необходимо сопоставить три основных параметра с вашей системой: тип и шаг резьбы на входных/выходных патрубках, межосевое расстояние между отверстиями для крепления (если предусмотрено) и общую длину/ширину устройства для оценки свободного пространства в шкафу управления или на плите. Изучите технические чертежи, предоставляемые нашим отделом продаж, чтобы убедиться в полной совместимости.
Примеры оформления заказа
Для корректного заказа укажите точное условное обозначение:
1. Базовая модель: ПИД1-П-КЧ-1 УХЛ4 (Ду=4).
2. Аналог с другим условным проходом: ПИД1-П-КЧ-1 УХЛ4 (Ду=2.5).
3. Модель для иного климатического исполнения (по запросу).
Всегда уточняйте требуемое количество и адрес доставки.
Поставки по России и СНГ
Оборудование бренда ГИДРАВЛИК поставляется официальным дистрибьютором – компанией ГИДРАВЛИКА. Мы гарантируем доставку оригинальных пневмоклапанов и комплектующих в любой регион России и страны СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Наши инженеры готовы оказать техническую консультацию по подбору аналога под вашу существующую систему управления. Для уточнения стоимости, сроков поставки и оформления заявки воспользуйтесь формой связи на сайте или перейдите в раздел Контакты.
