Пневмораспределитель 3-х линейный ПЭК3-2,5-10 – двухпозиционное электромагнитное устройство клапанного типа, предназначенное для дистанционного управления потоками очищенного сжатого воздуха в пневматических системах промышленного оборудования. Модель базируется на резьбовом присоединении с условным проходом 2,5 мм.
Описание и назначение распределителя серии ПЭК3
Данный тип пневмораспределителя является ключевым элементом управления исполнительными механизмами (пневмоцилиндрами, пневмомоторами) в составе станочных линий, прессового оборудования, систем автоматизации. Основная функция – коммутация каналов питания, рабочего выхода и сброса (атмосферы) по электрическому сигналу управления 24 В.
Вес устройства составляет порядка 0.3 кг. Габаритные размеры типового пневмораспределителя 3/2 не превышают 80x60x40 мм, однако точные значения зависят от модификации. Код ТН ВЭД для таких изделий – 8481 80 159 0 (клапаны для пневматических систем).
| Параметр |
Значение |
| Приблизительная масса |
0.3 кг |
| Типовые габариты (ДxШxВ) |
~80x60x40 мм |
| Код ТН ВЭД |
8481 80 159 0 |
Почему сантехник и наладчик пневматики никогда не спорят? Потому что оба знают: если в системе течет, значит, давление есть. Главное – правильно выбрать пневмораспределитель трехлинейный, чтобы это давление грамотно распределить.
Технические характеристики пневмораспределителя ПЭК3-2,5-10
| Характеристика |
Значение / Описание |
| Количество линий (портов) |
3 (питание 1, выход 2, сброс 3) |
| Условный проход (Ду) |
2.5 мм |
| Рабочее давление, номинальное/минимальное |
1.0 МПа / 0.1 МПа |
| Диапазон температур эксплуатации |
От -30°C до +80°C (исполнение О4 по ГОСТ 15150) |
| Тип рабочей среды |
Сжатый воздух, очищенный не ниже 10 класса по ГОСТ 17433, с распыленным маслом (вязкость 10–35 сСт при 50°C) |
| Присоединительные размеры |
Резьба К1/8" (BSPP) в корпусе, выходы направлены в стороны |
| Пропускная способность (Кvs) |
Не менее 0.16 м³/мин |
| Напряжение питания |
24 В постоянного (DC) или переменного (AC 50 Гц) тока |

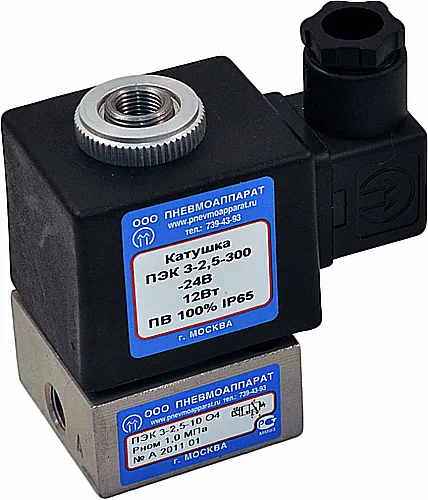

Внешний вид пневмораспределителя ПЭК3-2,5-10. Хорошо видны три резьбовых порта, расположенных сбоку.

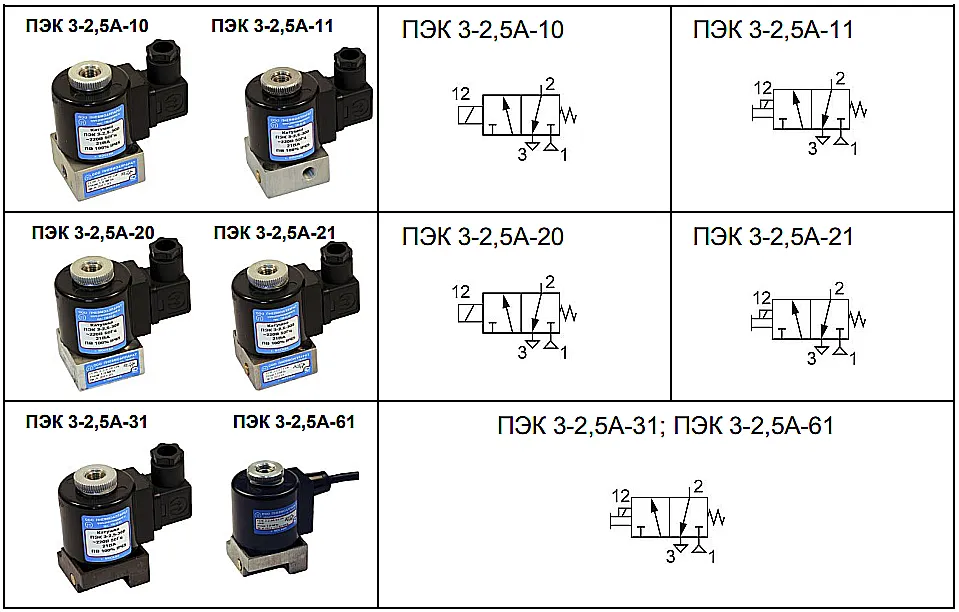

Условное графическое обозначение (УГО) пневмораспределителя 3/2 с электромагнитным управлением и пружинным возвратом.

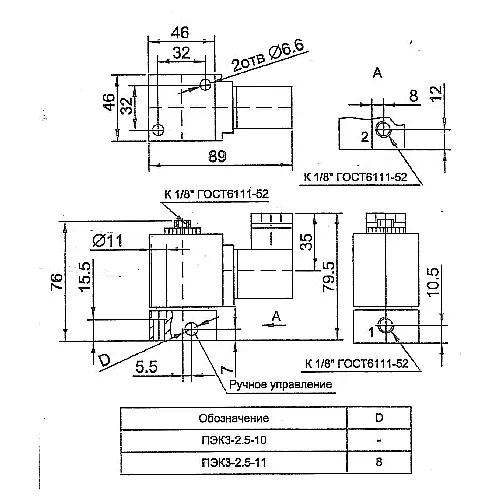

Схематическое изображение с габаритными размерами и схемой электрического подключения катушки распределителя.
Преимущества и особенности эксплуатации
Выбор в пользу пневмораспределителя 3-х линейного ПЭК3-2,5-10 от бренда ГИДРАВЛИК обеспечивает ряд технических и эксплуатационных преимуществ:
- Высокая надежность клапанной конструкции. Использование гильзы с якорем и уплотнением обеспечивает стабильное переключение и минимальные утечки даже при низком давлении от 0.1 МПа, что снижает общие энергозатраты системы.
- Максимальная универсальность подключения. Резьбовое исполнение К1/8" является отраслевым стандартом, что упрощает монтаж и интеграцию в существующие пневмолинии без необходимости модификации трубопроводов.
- Повышенная стойкость к условиям производства. Степень защиты IP65 и виброустойчивость по III степени жесткости позволяют эксплуатировать распределитель в запыленных цехах, на подвижном оборудовании, обеспечивая увеличение межсервисного интервала.
- Гибкость управления. Возможность питания как постоянным (24В DC), так и переменным (24В AC) током, а также поворот катушки на 180° для удобства подвода проводов, сокращает время наладки и повышает удобство обслуживания.
- Быстрое время срабатывания. Показатель в 0.02–0.03 секунды гарантирует высокую динамику работы пневмоприводов, что критично для автоматизированных линий с коротким тактом.
Принцип работы в составе пневмосистемы
В исходном положении, при обесточенной катушке, усилие возвратной пружины удерживает якорь с уплотнением таким образом, что канал питания (1) перекрыт. Выходной канал (2) исполнительного механизма в это время соединен с атмосферным каналом (3), обеспечивая сброс давления и возврат пневмоцилиндра.
При подаче управляющего сигнала 24 В на электромагнитную катушку создается магнитное поле, которое преодолевает усилие пружины и перемещает якорь с уплотнением. При этом атмосферный канал (3) закрывается, а между каналом питания (1) и выходным каналом (2) открывается проход. Сжатый воздух от источника (компрессорной станции, ресивера) подается к исполнительному устройству, приводя его в действие. После снятия напряжения пружина возвращает якорь в исходное состояние, снова стравливая давление с рабочей линии.
Температурный режим и ресурс службы
Распределитель сертифицирован для климатического исполнения О4, что позволяет работать в диапазоне температур окружающей среды от -30°C до +80°C. Устройство рассчитано на любые режимы работы, включая частые пуски и остановы, продолжительные включения (ПВ) 100%.
Срок службы пневмораспределителя 3-х линейного напрямую зависит от трех основных факторов: качества подготовки воздуха, соблюдения пределов давления и своевременности обслуживания. Использование неочищенного воздуха (грубее 10 класса) или сред, не содержащих распыленное масло, ведет к ускоренному износу уплотнений якоря и гильзы. Соблюдение номинального давления в 1 МПа и работа в указанном температурном диапазоне являются залогом долговечности.
Область применения и типовое оборудование
Данный электропневмораспределитель применяется в системах, требующих дискретного управления одним исполнительным механизмом с возвратом в исходное положение. Типичные сферы использования:
- Промышленное оборудование: Станки с ЧПУ (зажимные патроны, смены инструмента), координатные столы, манипуляторы, сварочные автоматы.
- Прессовое и упаковочное оборудование: Пневматические прессы, дозирующие клапаны, приводы отсекателей и крышек.
- Автоматические линии и робототехника: Системы позиционирования, захваты роботов-манипуляторов, приводы конвейерных стопоров.
- Специальная техника: Узлы управления в транспортных системах, испытательных стендах, оборудование для пищевой и химической промышленности (при использовании совместимых уплотнений).
Электрическое управление делает этот пневмораспределитель 3/2 идеальным компонентом для систем, контролируемых ПЛК (программируемыми логическими контроллерами).
Ремонтный комплект и часто заменяемые детали
В процессе эксплуатации изнашиваются подвижные элементы и уплотнения. Для модели ПЭК3-2,5-10 чаще всего требуют замены следующие компоненты:
| Наименование детали |
Причина / Условие износа |
| Комплект уплотнений якоря (манжеты) |
Естественный износ, работа с сухим или грязным воздухом, превышение температуры |
| Возвратная пружина |
Усталость металла при высокочастотных циклах срабатывания |
| Электромагнитная катушка |
Термические перегрузки, скачки напряжения в сети |
| Направляющая гильза |
Абразивный износ при попадании твердых частиц в рабочую среду |
Типичные ошибки при подборе распределителя
- Выбор только по типу резьбы. Игнорирование таких параметров, как условный проход (2.5 мм) и пропускная способность (0.16 м³/мин), может привести к недостаточной скорости срабатывания привода или перегрузке распределителя.
- Неучет класса очистки воздуха. Установка пневмораспределителя трехлинейного в систему без фильтров тонкой очистки и влагоотделителей резко сокращает его ресурс.
- Пренебрежение температурным диапазоном. Эксплуатация при температурах ниже -30°C может привести к замерзанию конденсата и заклиниванию якоря, а выше +80°C – к деградации уплотнительных материалов.
- Неправильный выбор типа управления. Для данной модели не предусмотрено ручное дублирование (оно есть в модификациях -11, -21, -31). Если такая функция критична, необходимо выбирать соответствующее исполнение.
Условное обозначение (индекс) модели
Маркировка ПЭК3-2,5-10 расшифровывается следующим образом:
- ПЭК – Пневматический распределитель Электромагнитный Клапанный.
- 3 – Трехлинейный (3/2).
- 2,5 – Условный проход (Ду) в миллиметрах.
- 10 – Исполнение по присоединению: «1» – резьбовое, «0» – базовая модификация без ручного дублирования. Буква «К» обозначает резьбу коническую (BSPT). Цифры 20/21 – стыковое нижнее присоединение, 31 – стыковое боковое.
Габаритные и присоединительные размеры
Для проверки совместимости с установочным местом необходимо учитывать не только межосевые расстояния резьбовых отверстий, но и пространство, необходимое для подключения фитингов и электропроводки к поворотной катушке. Ключевой размер – расстояние от оси резьбового порта до крепежной плоскости. Точные размеры уточняются по монтажным чертежам конкретной модификации.
Примеры заказа различных конфигураций
- Базовая конфигурация: ПЭК3-2,5-10 – распределитель 3/2 с резьбой K1/8", электромагнитным управлением 24В, без ручного дублера.
- С ручным дублированием: ПЭК3-2,5-11 – аналогичная модель, но с кнопкой ручного переключения для наладки.
- С другим типом присоединения: ПЭК3-2,5-31 – распределитель с боковым стыковым (плиточным) присоединением под уплотнительные кольца для монтажа на пневмоблоки.
Для заказа уточните необходимое напряжение катушки (24В DC или AC) и наличие ручного дублера.
Бренд ГИДРАВЛИК, представленный компанией ГИДРАВЛИКА, гарантирует соответствие продукции заявленным техническим параметрам. Опытные инженеры готовы оказать консультацию по подбору пневмораспределителя 3-х линейного под вашу систему, а также предложить аналоги при необходимости. Оформить заказ с доставкой по Москве, Санкт-Петербургу, Екатеринбургу, Новосибирску и другим городам России и СНГ можно через сайт 777-gidra.ru или по телефону.
