Пневмораспределитель 3-х линейный ПЭК3-2,5-61 — это аппарат управления для систем промышленной пневматики, исполняющий функции трехходового двухпозиционного клапана. Устройство монтируется в гидравлические и пневматические контуры, где требуется точное управление потоком сжатого воздуха, в особенности как пилот для управления основными распределителями, например, серии У71. Основная функция заключается в дистанционной коммутации пневматических линий под действием электрического сигнала или ручного импульса.
Технические параметры и габариты
Пневмораспределитель этой серии характеризуется компактными размерами и малым весом, что облегчает его встраивание в существующие узлы. Для серии моделей с присоединительным диаметром 2,5 мм масса не превышает 0,5 кг. Код ТН ВЭД для подобных устройств пневмоавтоматики — 8481 80 000 0.
| Наименование параметра |
Значение для серии ПЭК3-2,5 |
| Рабочее давление, номинальное/минимальное, МПа |
1,0 / 0,1 |
| Температурный диапазон рабочей среды |
от +1°C до +50°C |
| Тип рабочей среды |
Сжатый воздух, очищенный (класс не грубее 10 по ГОСТ 17433), с распылённым маслом |
| Присоединительные размеры (условный проход), мм |
Ду 2,5, стыковое боковое подключение |
| Масса, кг, не более |
0,5 |
| Пропускная способность (Kv), м³/ч, не менее |
0,12 |
На совещании цеха по ремонту гидравлики главный инженер спрашивает:
— Почему этот пневмораспределитель 3-х линейный ПЭК3-2,5-61 такой холодный и неподвижный?
Техник, смущенно:
— Он у нас пилотный, шеф. Ждет команду, чтобы взлететь.
Преимущества и особенности эксплуатации
Выбор пневмораспределителя 3-х линейного ПЭК3-2,5-61 для модернизации или ремонта оборудования предоставляет пользователю ряд существенных эксплуатационных преимуществ.
Стабильность работы. Конструкция обеспечивает минимальную утечку воздуха (до 5 см³/мин), что гарантирует энергоэффективность и предсказуемость работы всей пневмосистемы.
Высокая частота переключений. Устройство рассчитано на интенсивный режим работы с максимальной частотой до 500 циклов в минуту, что сокращает технологические простои и повышает производительность линии.
Простота монтажа и обслуживания. Боковое стыковое присоединение и встроенная кнопка ручного управления упрощают установку, наладку и аварийное управление без демонтажа.
Надёжность. Соблюдение требований по качеству рабочей среды (очистка и наличие масла) обеспечивает увеличение ресурса работы внутренних компонентов, таких как уплотнения и золотник.
Совместимость. Пневмораспределитель 3-х линейный ПЭК3-2,5-61 напрямую совместим с широким парком типового промышленного оборудования и гидростанций отечественного производства.
Принцип работы в составе системы
В штатном режиме пневмораспределитель ПЭК3-2,5-61 работает как клапан 3/2 (три линии, два положения). Сжатый воздух от источника подаётся на входное отверстие. При подаче напряжения на электромагнитную катушку происходит переключение внутреннего плунжера (золотника). Это открывает проход от входа к рабочему выходу, направляя поток на управление основным исполнительным механизмом или другим распределителем. В обесточенном состоянии (или при нажатии кнопки ручного сброса) золотник под действием возвратной пружины перемещается в исходное положение, соединяя рабочий выход с линией выхлопа, что обеспечивает сброс давления в управляемой полости.
Температурный режим и ресурс
Данная модель пневмораспределителя 3-х линейного рассчитана на эксплуатацию в отапливаемых производственных помещениях. Диапазон температур окружающего воздуха и рабочей среды составляет от +1°C до +50°C. Превышение температуры катушки над температурой окружающей среды не должно быть более 85°C.
Срок службы устройства напрямую зависит от условий эксплуатации. Ключевыми факторами, продлевающими ресурс, являются: качественная фильтрация сжатого воздуха, содержание в нём мелкодисперсных капель масла кинематической вязкостью 10–35 сСт, соблюдение номинального рабочего давления и регулярное сервисное обслуживание. При соблюдении всех требований устройство рассчитано на длительную работу в режимах с частыми пусками и остановками.
Область применения и оборудование
Пневмораспределитель 3-х линейный ПЭК3-2,5-61 нашёл широкое применение в различных отраслях промышленности. Чаще всего он используется в качестве пилотного (управляющего) клапана в конструкциях сдвоенных трёхходовых пневмораспределителей и других устройств пневмоавтоматики.
Типичное оборудование для установки включает: прессовое и штамповочное оборудование, металлорежущие и деревообрабатывающие станки с ЧПУ, подъёмно-транспортные механизмы, строительную и спецтехнику с пневмоприводами, технологические линии пищевой и упаковочной промышленности, а также мобильные и стационарные гидравлические станции (гидростанции), где требуется точное управление потоками.
Состав ремкомплекта и уязвимые компоненты
При интенсивной эксплуатации наиболее подвержены износу элементы, контактирующие с рабочей средой и участвующие в движении.
| Наименование запчасти / элемента |
Причина и условия износа |
| Уплотнительные кольца и манжеты |
Потеря эластичности и герметичности из-за старения резины, высоких температур, применения некондиционного масла или агрессивных примесей в воздухе. |
| Возвратная пружина |
Потеря упругости ("просадка") при длительной циклической нагрузке, особенно при работе на верхнем пределе частоты переключений. |
| Рабочий золотник (плунжер) |
Износ направляющих поверхностей и кромок при абразивном износе из-за недостаточной фильтрации воздуха. |
| Электромагнитная катушка |
Перегрев при длительном включении, нарушение изоляции или обрыв обмотки при скачках напряжения в сети. |
Типичные ошибки при подборе трехлинейного пневмораспределителя
Неправильный выбор клапана ведёт к его преждевременному выходу из строя или некорректной работе всей системы.
Игнорирование давления и расхода. Подбор устройства только по типу резьбы или присоединения без проверки соответствия его номинального давления (1 МПа) и пропускной способности (0,12 м³/ч) параметрам существующего контура.
Неучёт типа рабочей среды. Установка распределителя в систему, где воздух не соответствует требуемому классу очистки (грубее 10 класса) или не содержит масляной взвеси, что приводит к ускоренному износу уплотнений и заклиниванию.
Невнимание к температурному диапазону. Эксплуатация устройства в неотапливаемых помещениях при температуре ниже +1°C или вблизи источников тепла с превышением +50°C для рабочей среды.
Пренебрежение способом управления. Попытка использовать модель только с ручным управлением в автоматизированном контуре, где требуется электрический сигнал, или наоборот.
Условное обозначение модели
Маркировка Пневмораспределитель 3-х линейный ПЭК3-2,5-61 подчиняется следующей логике:
ПЭК — Пневмораспределитель Электромагнитный Клапан.
3 — количество основных линий (вход, выход, выхлоп).
2,5 — диаметр условного прохода в миллиметрах (Ду).
6 — вариант конструктивного исполнения и тип возвратного механизма (в данном случае — с пружинным возвратом).
1 — вариант присоединения (стыковое боковое). Таким образом, индекс однозначно определяет ключевые параметры устройства для корректного заказа и поиска аналогов.

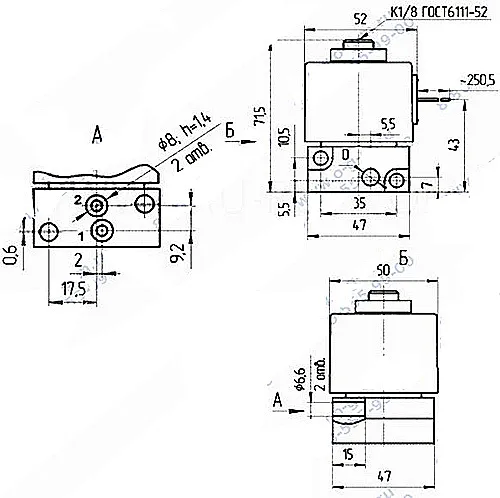

Внешний вид пневмораспределителя ПЭК3-2,5-61: видны стыковая плита с присоединительными отверстиями и ручная кнопка управления.

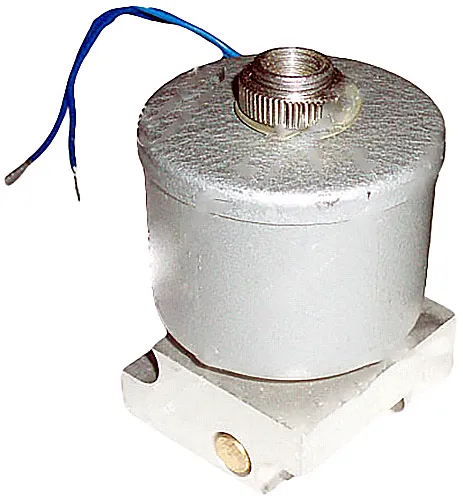

Пневмораспределитель модели ПЭК3-2,5-61 с установленной катушкой. Хорошо видна компактность конструкции для монтажа в ограниченном пространстве гидросистемы.
Примеры заказа модификаций
Для оформления поставки следует чётко указывать полное заводское обозначение, учитывающее требуемые параметры.
1. Базовая модель: Пневмораспределитель ПЭК3-2,5-61 с напряжением катушки 24 В постоянного тока.
2. Под заказ с другим напряжением: Пневмораспределитель ПЭК3-2,5-61 с напряжением катушки 110 В постоянного тока.
3. Альтернативное исполнение в рамках серии: Пневмораспределитель ПЭК3-2,5-31 (имеет отличия в конструктивном исполнении, также требует уточнения при подборе аналога).
Часто задаваемые вопросы (FAQ)
Как правильно подобрать модификацию пневмораспределителя ПЭК3 по давлению, расходу и подключению?
Ключевые параметры для подбора: номинальное давление (до 1 МПа), пропускная способность (от 0,12 м³/ч) и тип присоединения (стыковое боковое, Ду 2,5). Для моделей серии ПЭК3-2,5 эти значения фиксированы. Далее необходимо согласовать напряжение питания катушки (24В или 110В постоянного тока) со схемой управления вашего оборудования.
Какие сроки поставки и условия доставки по России и СНГ? Есть ли устройство на складе?
Наиболее ходовые модификации пневмораспределителя 3-х линейного ПЭК3-2,5-61 обычно имеются в наличии на нашем складе. Срок поставки в регионы России (Москва, СПб, Екатеринбург, Новосибирск и др.) составляет 3-7 рабочих дней в зависимости от удалённости. Доставка в страны СНГ организуется индивидуально, сроки уточняются при оформлении заявки.
Каковы условия эксплуатации при низких температурах, на открытом воздухе или в запылённых цехах?
Эксплуатация при температурах ниже +1°C для рабочей среды не рекомендуется. Для работы в неотапливаемых помещениях или на открытых площадках требуется обогрев и защитный кожух. В пыльных условиях обязательна установка дополнительных фильтров тонкой очистки на линии подачи воздуха для соблюдения требований по чистоте (не грубее 10 класса), иначе ресурс устройства значительно сократится.
Как проверить совместимость ПЭК3-2,5-61 с моим оборудованием? Можно ли подобрать прямой аналог?
Для проверки совместимости сверьтесь с паспортом вашего пневмораспределителя или управляемого им клапана — должен быть указан тип требуемого пилотного клапана. Если речь идёт о замене вышедшего из строя устройства, достаточно указать его полную маркировку. Мы подберём аналог от бренда ГИДРАВЛИК, идентичный по присоединительным размерам, давлению и характеристикам срабатывания.
Где купить и условия поставки
Приобрести пневмораспределитель 3-х линейный ПЭК3-2,5-61 и другую продукцию бренда ГИДРАВЛИК вы можете у официального поставщика — компании ГИДРАВЛИКА. Мы обеспечиваем комплексную поставку оборудования для гидравлических и пневматических систем по всей России и странам СНГ. Наши специалисты готовы предоставить квалифицированную техническую консультацию, помочь с подбором аналога под существующую систему и оформить оперативный заказ. Для получения подробной информации о стоимости, наличии на складе и условиях доставки в ваш регион свяжитесь с нами через раздел Контакты или оставьте заявку прямо на сайте.
