Высоконагруженный радиально-роликовый подшипник марки 3182140 является ключевым опорным узлом для токарно-карусельного станка модели 1525 и другого тяжелого промышленного оборудования. Это двухрядное изделие с коническим посадочным отверстием (конусность 1:12) обеспечивает стабильную работу узла при значительных радиальных нагрузках и повышенных скоростях вращения. Подшипник 3182140 для токарно-карусельного станка 1525 поставляется компанией ГИДРАВЛИК и соответствует требованиям ГОСТ 5725-75.
Описание и назначение изделия

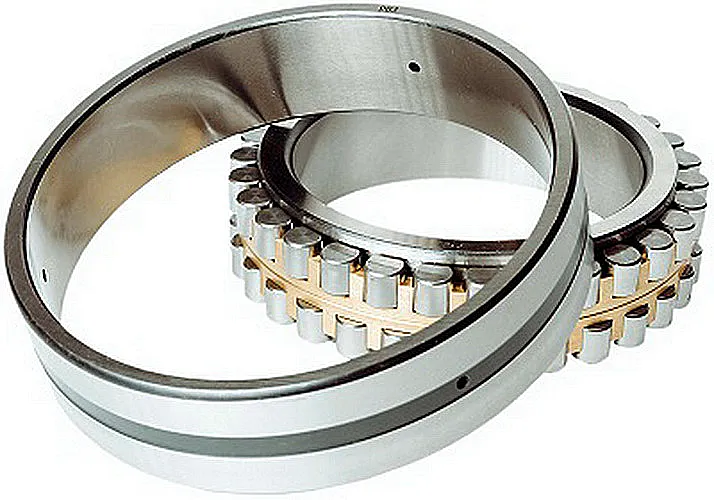

Подшипник 3182140 представляет собой двухрядный роликовый радиальный узел, спроектированный специально для монтажа на вертикальные валы токарно-карусельных станков серии 1525. Его основная функция – восприятие высоких радиальных нагрузок и обеспечение плавного вращения стола станка. Конструктивной особенностью является наличие конического отверстия, позволяющего производить точную регулировку рабочего зазора и обеспечивающего надежную посадку. Этот подшипник для токарно-карусельного станка 1525 активно применяется в металлообработке, тяжелом машиностроении и ремонтных мастерских.
Габаритные параметры и коды
Основные массо-габаритные показатели представлены ниже. Габаритные размеры остаются неизменными для всех изделий в рамках данного обозначения.
Вес: 21,9 кг.
Габаритные размеры (D×d×B): наружный диаметр 310 мм, внутренний диаметр 200 мм, ширина 82 мм.
Код ТН ВЭД: 8482 20 0000 (шариковые или роликовые подшипники, прочие).
| Наименование параметра | Значение |
|---|
| Внутренний диаметр, d | 200 мм |
| Наружный диаметр, D | 310 мм |
| Ширина, B | 82 мм |
Шутка для специалиста
Опытный наладчик всегда может отличить хороший подшипник по звуку. А ещё он знает, что если на складе лежит подшипник 3182140 для токарно-карусельного станка 1525, значит, скоро будет плановая остановка или внезапный ремонт. Надежность — это когда деталь лежит про запас, но никому не нужна!Технический фольклор
Технические характеристики
В таблице приведены ключевые технические параметры, определяющие эксплуатационные возможности изделия.
| Параметр | Нормативное значение |
|---|
| Динамическая грузоподъемность (C) | 665 кН |
| Статическая грузоподъемность (C0) | 1140 кН |
| Предельная частота вращения (максимальная) | 2800 об/мин |
| Количество и размер роликов | 52 шт., диаметр 26 мм, длина 26 мм |
| Коническое отверстие (конусность) | 1:12 |
| Тип сепаратора | Массивный, латунный |
Преимущества и особенности эксплуатации
Выбирая подшипник 3182140 для токарно-карусельного станка 1525, технические специалисты получают ряд значимых преимуществ:
1. Высокая радиальная грузоподъемность. Способность воспринимать нагрузки до 1140 кН критически важна для тяжелых станков, что минимизирует риск преждевременного выхода из строя узла.
2. Компенсация температурных деформаций. Конструкция с коническим отверстием и возможностью осевого смещения внутреннего кольца позволяет компенсировать тепловые расширения вала и корпуса в процессе работы, поддерживая оптимальный рабочий зазор.
3. Надежная система смазки. Наличие специальной канавки на наружном кольце (обозначается буквой К) обеспечивает эффективную подачу пластичной смазки под давлением, что продлевает ресурс подшипникового узла.
4. Совместимость и взаимозаменяемость. Подшипник 3182140 для токарно-карусельного станка 1525 изготовлен по строгим стандартам, что гарантирует полную взаимозаменяемость с оригинальными комплектующими.
5. Увеличение межремонтного интервала. Использование качественных материалов и точное изготовление напрямую влияют на уменьшение количества внеплановых остановок оборудования для замены опор.
Принцип работы в составе узла
При установке на вал станка подшипник 3182140 воспринимает радиальную нагрузку от веса заготовки, стола станка и сил резания. Нагрузка передается с вала на внутреннее кольцо, далее через два ряда коротких цилиндрических роликов на наружное кольцо, закрепленное в корпусе. Латунный сепаратор обеспечивает равномерное распределение и исключает контакт роликов между собой. Подача смазки в центральную канавку и её дальнейшее распределение по каналам обеспечивают стабильное масляное клинообразование и отвод тепла.
Температурный режим работы и ресурс
Допустимый рабочий диапазон температур составляет от -30°C до +150°C. Для обеспечения заявленного ресурса, который может превышать 15 000 моточасов при непрерывной работе в номинальном режиме, критически важны два фактора: качество и регулярность смазки, а также соблюдение монтажных зазоров. Использование термостойких смазок с противозадирными (EP) присадками и поддержание чистоты рабочей среды (отсутствие абразивной пыли, стружки) являются обязательными условиями для достижения максимального срока службы подшипника 3182140 для токарно-карусельного станка 1525.
Область применения
Основное предназначение – опорный узел токарно-карусельных станков модели 1525. Помимо этого, данный тип подшипников успешно используется в других областях тяжелой промышленности:
— Оборудование металлургических цехов: опорные узлы клетей прокатных станов, рольганги.
— Горно-обогатительное оборудование: валы тяжелых дробилок, грохотов.
— Энергетическое машиностроение: турбинные установки, тяжёлые редукторы.
— Крупногабаритные прессы и другое кузнечно-прессовое оборудование.
Типичные ошибки при подборе
Чтобы избежать проблем при замене, стоит учесть следующие моменты, нередко упускаемые из виду:
1. Игнорирование маркировки канавки. Заказ стандартного подшипника 3182140 вместо модификации с буквой «К» лишит узел возможности централизованной подачи смазки.
2. Неправильная регулировка зазора. Монтаж без последующей юстировки зазора с помощью стяжной гайки на коническом посадочном месте приводит к перегреву или повышенному люфту.
3. Неверный подбор смазочного материала. Заливка неподходящей или низкокачественной смазки резко сокращает ресурс роликов и сепаратора.
4. Пренебрежение чистотой при монтаже. Попадание даже мелкой металлической стружки или абразива в зону контакта роликов и дорожек качения вызывает задиры и ускоренный износ.
Условное обозначение: расшифровка индекса
Маркировка 3182140 структурирована и раскрывает основные конструктивные особенности. Расшифровка по ГОСТ и внутренним стандартам производителя:
— 3: тип подшипника – двухрядный роликовый радиальный с короткими цилиндрическими роликами.
— 18: серия исполнения, указывающая на наличие конического отверстия во внутреннем кольце (конусность 1:12).
— 21: код, соответствующий номинальному внутреннему диаметру 200 мм.
— 40: код, определяющий серию по ширине (в данном случае 82 мм).
Дополнительная маркировка К (например, 3182140К) указывает на наличие кольцевой канавки и отверстий для подвода смазки на наружном кольце.
Габаритные и присоединительные размеры
Для корректной установки и проверки на совместимость с ремонтируемым агрегатом необходимо сверить все посадочные размеры по чертежам.
Рис. 1. Основные габаритные размеры подшипника 3182140: D=310 мм, d=200 мм, B=82 мм.
Рис. 2. Пример монтажной схемы подшипника 3182140 на вертикальный вал станка с указанием посадочных поверхностей и стяжной гайки.
Перед заказом рекомендуем уточнить у наших инженеров наличие канавки для смазки, так как этот параметр напрямую влияет на способ подключения системы централизованной смазки.
Распространенные запчасти и ремонтные комплекты
В процессе длительной эксплуатации наиболее уязвимыми элементами являются сепаратор и тела качения. Хотя подшипник 3182140 для токарно-карусельного станка 1525 является неразборным узлом и обычно меняется в сборе, наша компания может оказать помощь в подборе сменных роликов или сепараторов для восстановительного ремонта других узлов.
| Наименование элемента | Причина и признаки износа |
|---|
| Сепаратор (латунный) | Деформация карманов или разрыв перемычек из-за ударных нагрузок, повышенного трения при недостатке смазки. |
| Ролики цилиндрические | Появление задиров, выкрашивание, образование контактной усталости (шелушения) на рабочих поверхностях. |
| Посадочные поверхности колец | Износ или проворот на валу/в корпусе при неправильной посадке (слишком свободной). |
Примеры оформления заказа
Наши клиенты часто заказывают подшипник 3182140 в следующих конфигурациях:
1. Базовая поставка. Подшипник 3182140 в стандартном исполнении (без канавки «К»). Подходит для узлов со смазкой разбрызгиванием или ручной закладкой.
2. Поставка с канавкой для централизованной смазки. Изделие с маркировкой 3182140К. Рекомендуется для станков, изначально оснащенных системой подачи пластичной смазки под давлением.
3. Комплектная поставка для капитального ремонта. Подшипник 3182140К вместе с комплектом уплотнений (при необходимости) и монтажным комплектом (юстировочная гайка, стопорная шайба).
Например, для ООО «Тяжстанкозавод» (Екатеринбург) была выполнена срочная поставка 8 шт. подшипников 3182140К для плановой замены в цехе механообработки. Детали были отгружены со склада в Москве и доставлены за 3 рабочих дня.
Бренд и поставка по России и СНГ
Подшипник 3182140 для токарно-карусельного станка 1525 поставляется под брендом ГИДРАВЛИК через официального дистрибьютора – компанию ГИДРАВЛИКА. Мы гарантируем соответствие продукции государственным стандартам, техническую консультацию по подбору аналогов для существующих систем и оперативную логистику. Доставка осуществляется во все регионы Российской Федерации, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ – Казахстан, Беларусь, Армению и другие. Сроки поставки составляют от 2 до 7 рабочих дней в зависимости от удалённости региона и наличия на складе.
Для оформления заказа или получения подробной консультации свяжитесь с нашими специалистами через сайт 777-gidra.ru или по телефону. Мы поможем подобрать правильную модификацию подшипника 3182140 для вашего токарно-карусельного станка 1525.
