Радиальный роликовый двухрядный подшипник 3182134 – ключевой компонент шпиндельного узла токарно-карусельного станка модели 1531, обеспечивающий точность обработки и высокую грузоподъемность. Изделие с коническим посадочным отверстием предназначено для восприятия значительных радиальных нагрузок в условиях точного металлообрабатывающего оборудования. Надёжность функционирования всей системы в значительной степени зависит от качества и правильного выбора данного элемента.
Описание и назначение узла
Подшипник 3182134 для токарно-карусельного станка 1531 – это роликовый узел качения, выполненный по двухрядной схеме. Его конструктивная особенность – безбортовое наружное кольцо и коническое (а не цилиндрическое) посадочное отверстие.
Именно тип отверстия является критически важным параметром при подборе аналога или замене, так как определяет способ посадки и крепления на шпинделе.
Вес, габаритные размеры и код ТН ВЭД
Масса изделия составляет 13,2 килограмма. Основные габаритные размеры стандартизированы и строго соответствуют требованиям чертежей на станок. Код ТН ВЭД для данной категории товаров: 8482.20.000.0 – подшипники качения радиальные роликовые.
| Параметр | Значение |
|---|
| Внутренний диаметр (d), мм | 170 |
| Наружный диаметр (D), мм | 260 |
| Ширина (B), мм | 67 |
| Масса, кг | 13,2 |
| Фаска (r), мм | 3,5 |
| Код ТН ВЭД | 8482.20.000.0 |
Инженер спрашивает у нового подшипника 3182134 для токарно-карусельного станка 1531: «Как самочувствие?». Тот отвечает: «Вращаюсь нормально, но нагрузка радиальная, хоть и приличная, мне по силам. Главное – смазку хорошую дай и на конус правильно посади!»
Технические характеристики
Технические параметры подшипника 3182134 определяют его эксплуатационные возможности в составе шпиндельной группы.
| Параметр характеристики | Значение |
|---|
| Динамическая грузоподъемность, C, кН | 460 |
| Номинальная частота вращения (при масляной смазке), об/мин | 3400 |
| Конструктивное исполнение | Радиальный двухрядный роликовый |
| Тип отверстия | Коническое 1:12 |
| Сепаратор (основное исполнение) | Латунный (обозначение "М") |
| Возможное дополнительное исполнение | Канавка для смазки (суффикс "К") |
Преимущества и особенности эксплуатации
Выбор оригинального подшипника 3182134 для токарно-карусельного станка 1531 от проверенного поставщика обеспечивает ряд существенных выгод для предприятия:
Снижение простоев оборудования. Использование совместимого узла, точно соответствующего чертежам, позволяет выполнить замену быстро и без доработок посадочных мест.
Увеличение ресурса шпинделя. Высокая динамическая грузоподъемность (460 кН) и прецизионное изготовление (при заказе повышенного класса точности) минимизируют вибрации и нагрев, продлевая срок службы всего узла.
Стабильность точности обработки. Коническая посадка обеспечивает равномерный натяг и жёсткое крепление, что критически важно для сохранения биения шпинделя в пределах допуска.
Удобство обслуживания. Наличие модификации со смазочной канавкой (К) облегчает плановое техническое обслуживание и способствует равномерному распределению консистентной смазки.
Совместимость с типовыми системами. Изделие соответствует международным стандартам и имеет проверенный импортный аналог, что упрощает логистику и планирование ремонтов.
Принцип работы в составе шпиндельного узла
Подшипник 3182134 для токарно-карусельного станка 1531 функционирует как опора, воспринимающая радиальные нагрузки от вращающегося шпинделя. Через коническое отверстие он натягивается на посадочную поверхность шпинделя, обеспечивая жёсткую и точную фиксацию.
Два ряда конических роликов, удерживаемых латунным сепаратором, распределяют нагрузку, минимизируя контактные напряжения. Вращение происходит с минимальным сопротивлением, а специальная геометрия дорожек качения способствует точному центрированию.
Температурный режим и срок службы
Допустимый диапазон рабочих температур для стандартного исполнения составляет от -30°C до +120°C. Режим работы – продолжительный, с возможностью циклических нагрузок, характерных для токарной обработки крупных заготовок.
Расчётный ресурс работы при соблюдении условий смазки, уровня вибрации и нагрузок превышает 15 000 моточасов. Ключевые факторы, влияющие на ресурс: качество и регулярность смазки (рекомендована литиевая высокотемпературная смазка типа LGMT 2), чистота рабочей среды (защита от абразивной пыли и стружки), соблюдение монтажного натяга. Превышение температуры свыше +140°C ведёт к потере свойств смазки и деформации сепаратора.
Область применения и устанавливаемое оборудование
Основное и наиболее распространённое применение – шпиндельные узлы токарно-карусельных станков модели 1531 и их модификаций. Помимо этого, подшипник 3182134 может встречаться в силовых узлах другого тяжёлого промышленного оборудования:
Крупные металлообрабатывающие станки (расточные, карусельные).
Оборудование для тяжелого машиностроения и вагоностроения.
Опорные узлы роторных экскаваторов и горнодобывающей техники.
Вспомогательные механизмы прокатных станов.
Его конструкция, рассчитанная на ударные и вибрационные нагрузки, делает его востребованным в условиях тяжёлого промышленного производства.
Состав ремкомплекта и часто заменяемые детали
Полный ремкомплект для данного подшипника, как правило, не поставляется, так как это неразборный узел качения. При критическом износе рекомендуется замена всего подшипника в сборе. Однако в процессе диагностики чаще всего выявляются следующие виды износа составных частей:
| Элемент | Признаки и причины износа |
|---|
| Дорожки качения колец | Выкрашивание, задиры из-за усталости металла, перегрузок или недостаточной/некачественной смазки. |
| Ролики | Абразивный износ, контактная усталость, появление микротрещин. |
| Сепаратор (латунь) | Деформация карманов, износ перемычек, приводящий к заклиниванию роликов. |
| Посадочные поверхности | Износ или повреждение конуса на шпинделе или в корпусе. |
Типичные ошибки при подборе
Неучёт типа посадочного отверстия. Самая распространённая ошибка – попытка заменить подшипник 3182134 (коническое отверстие) на внешне похожий 3282134 (цилиндрическое отверстие). Эти модели не являются взаимозаменяемыми.
Игнорирование класса точности. Для точных шпиндельных работ часто требуют подшипники классов 5, 4 или 2 (P5, P4, P2). Использование обычного класса (0) может привести к снижению качества обработки.
Пренебрежение условиями смазки. Выбор модификации без смазочной канавки (К) для систем, рассчитанных на консистентную смазку, усложнит обслуживание и сократит ресурс.
Неверный расчёт натяга при посадке на конус. Недостаточный натяг приведёт к проворачиванию и разбитию посадочного места, чрезмерный – к заклиниванию и перегреву.
Условное обозначение и его расшифровка
Маркировка 3182134 структурирована и подчиняется отраслевой системе обозначений: Цифра 3 указывает на тип – радиальный роликовый подшипник. Комбинация 18 обозначает серию по диаметрам. Цифра 2 – серия по ширинам. Число 134 кодирует внутренний диаметр: 134 x 5 = 170 мм.
Импортный аналог, полностью соответствующий по геометрии и типу отверстия, имеет обозначение NN3034K (по ISO). Расшифровка: NN – двухрядный роликовый радиальный, 30 – размерная серия, 34 – код внутреннего диаметра (34 x 5 = 170 мм), K – коническое отверстие 1:12. Отсутствие буквы K в аналогичном обозначении означает цилиндрическое отверстие – такая деталь не подходит.
Габаритные и присоединительные размеры
Для проверки совместимости с существующей оснасткой или выполнения чертежей модернизации используются следующие основные размеры: внутренний диаметр d=170 мм, наружный D=260 мм, монтажная ширина B=67 мм. Радиус монтажной фаски r=3.5 мм. Посадка осуществляется на конус с уклоном 1:12.
Габаритный чертёж подшипника 3182134 с основными размерами.

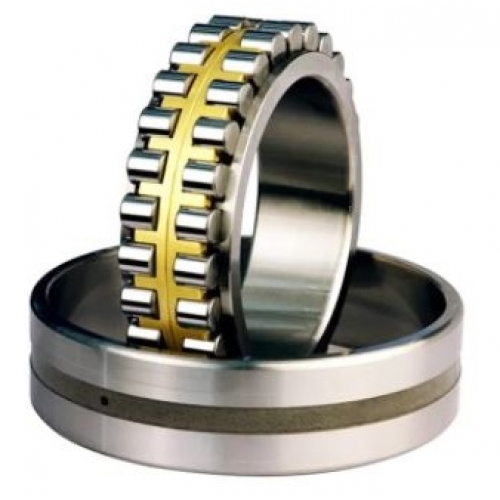

Вид на конструкцию подшипника, акцент на коническом посадочном отверстии.
Примеры оформления заказа
При заказе важно указать не только артикул, но и требуемые особенности исполнения:
Пример 1. Базовая поставка для плановой замены: «Подшипник 3182134, класс точности 0 (стандартный), с латунным сепаратором (М), исполнение без канавки».
Пример 2. Заказ для ответственного узла с повышенными требованиями: «Подшипник 3182134, класс точности P4 (4), с латунным сепаратором (М), исполнение со смазочной канавкой (К)».
Пример 3. Заказ импортного аналога: «Аналог подшипника 3182134 — NN3034K, класс точности P5 (5)». Все указанные конфигурации доступны для заказа на сайте https://777-gidra.ru.
Сервис, доставка и заключение
Бренд ГИДРАВЛИК через официального поставщика ГИДРАВЛИКА гарантирует соответствие подшипника 3182134 для токарно-карусельного станка 1531 требованиям ГОСТ 7216-80 и международным стандартам ISO. Каждая партия проходит технический контроль параметров.
Мы обеспечиваем оперативную доставку в любой регион России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Наши инженеры готовы оказать консультативную помощь по подбору аналогов, условиям монтажа и эксплуатации для вашей конкретной гидросистемы или шпиндельного узла.
Для заказа, уточнения характеристик или получения коммерческого предложения оставьте заявку через сайт или свяжитесь с нами через раздел Контакты.
