Пластинчатый насос НПл 40/6,3 представляет собой нерегулируемый насосный агрегат, предназначенный для подачи рабочей жидкости в гидравлические системы металлообрабатывающих станков и другого промышленного оборудования. Основная функция – обеспечение нерегулируемого потока минерального масла с постоянным рабочим давлением.
Описание и назначение
Изделие является ключевым компонентом гидростанций и насосных групп, отвечающим за создание и поддержание давления в контуре. Насос пластинчатый НПл 40/6,3 характеризуется высокой надежностью и стабильностью параметров, что делает его востребованным в системах, где не требуется регулировка расхода. Его конструкция обеспечивает эффективную работу в продолжительном режиме.
Модель относится к габариту с рабочим объемом 40 см³ и рассчитана на номинальное давление 6.3 МПа. Данный пластинчатый насос является функциональным аналогом ранее широко распространенной модели Г12-33М, что упрощает модернизацию и ремонт существующего парка оборудования без существенных изменений в обвязке.
| Параметр |
Значение |
| Примерный вес, кг |
~9.7 |
| Габаритные размеры (Д×Ш×В), мм |
Согласно габаритному чертежу |
| Код ТН ВЭД |
8413 60 100 0 |
Инженер спрашивает у коллеги: "Как отличить шестерёнчатый насос от пластинчатого?" Тот отвечает: "Просто послушай, как он работает. Если звук ровный и немного скучный – это, скорее всего, надежный пластинчатый насос НПл, который просто делает свою работу без лишней суеты. Если же он стучит и вибрирует – пора заказывать новый или вспоминать, где ты взял этот аналог".
Технические характеристики насоса НПл 40/6,3
Приведенные параметры обеспечивают точный подбор агрегата под требования конкретной гидросистемы и позволяют оценить его производительность.
| Наименование параметра |
Значение для НПл 40/6,3 |
| Номинальный рабочий объем, см³ |
40 |
| Номинальная подача, л/мин |
35.7 |
| Рабочее давление номинальное, МПа (кгс/см²) |
6.3 (63) |
| Давление на входе (абсолютное), мин./макс., МПа |
0.08 / 0.12 |
| Частота вращения вала, ном./макс./мин., об/мин |
960 / 1500 / 600 |
| Номинальная потребляемая мощность, кВт |
4.3 |
| Коэффициент подачи (объемный КПД), %, не менее |
93 |
| Полный КПД, %, не менее |
85 |
| Уровень звукового давления, дБА, не более |
73 |
| Масса, кг, не более |
9.7 |
Преимущества и особенности эксплуатации
Выбор пластинчатого насоса НПл 40/6,3 для оснащения или ремонта гидросистемы предоставляет пользователю ряд существенных эксплуатационных преимуществ.
- Повышенный ресурс работы за счет сбалансированной конструкции роторно-пластинчатой группы и минимального числа трущихся пар. Это напрямую снижает затраты на сервисное обслуживание.
- Стабильность давления и расхода в широком диапазоне рабочих температур и вязкостей масла, что критически важно для точности работы станков и прессов.
- Полная совместимость с типовыми гидросистемами станкостроительного парка благодаря стандартным присоединительным размерам и исполнению, аналогичному Г12-33М.
- Уменьшение простоев оборудования благодаря доступности запасных частей и ремкомплектов, а также отработанной процедуре замены.
- Низкий уровень шума и вибраций при работе, что улучшает условия труда и снижает нагрузку на смежные элементы системы.
Принцип работы в составе гидросистемы
Принцип действия данного пластинчатого насоса основан на изменении объема камер, образованных ротором, статором (статором) и выдвигающимися под действием центробежной силы пластинами. Вращение вала, приводящего в движение ротор, заставляет пластины скользить по внутренней поверхности статора.
В зоне всасывания объем камер увеличивается, создавая разрежение, благодаря которому рабочая среда (минеральное масло) поступает из гидробака через всасывающий патрубок. При дальнейшем вращении объем камеры уменьшается, происходит вытеснение жидкости в нагнетательную линию под давлением. Таким образом, обеспечивается непрерывный и равномерный поток.
Температурный режим и факторы, влияющие на срок службы
Для эффективной и долговечной работы пластинчатого насоса НПл 40/6,3 необходимо соблюдение регламентированных условий эксплуатации.
Диапазон температур рабочей среды: от -10 °C до +60 °C. Рекомендуемая рабочая температура масла +40…50 °C. Допускаются пуски при отрицательных температурах после предварительного разогрева масла.
Режимы работы: агрегат рассчитан на продолжительную (длительную) работу в стандартном гидроконтуре. Допускается работа в циклическом режиме с частыми пусками и остановами, характерном для автоматических линий.
Факторы, определяющие ресурс работы:
- Качество и чистота масла. Обязательна установка фильтра с тонкостью фильтрации не грубее 25 мкм. Использование рекомендованных марок масел (ИГП-38, ВНИИ НП-403 или их современные аналоги).
- Соблюдение давления на входе. Во избежание кавитации и преждевременного износа необходимо обеспечить давление во всасывающей линии в пределах 0.08…0.12 МПа.
- Регулярность сервисного обслуживания, включающего контроль состояния пластин, уплотнений и подшипниковых узлов.
Вид сбоку на насос пластинчатый НПл 40/6,3, демонстрирующий основные габариты и расположение присоединительных отверстий для монтажа.
Область применения и типичное оборудование
Данная модель пластинчатого насоса находит применение в различных отраслях промышленности, где требуется надежный источник нерегулируемого потока гидравлической жидкости.
- Металлообрабатывающие станки: токарные, фрезерные, сверлильные, шлифовальные станки с гидроприводом подач, зажимными патронами и люнетами.
- Прессовое оборудование: гидравлические прессы малой и средней мощности, используемые в штамповке, гибке, производстве изделий из пластмасс.
- Вспомогательное промышленное оборудование: гидростанции сбора и перекачки масла, испытательные стенды, подъемно-транспортные механизмы.
- Оборудование для ремонта и сервиса: гидравлические домкраты стационарного типа, съемники, опрессовочные установки.
Состав ремкомплекта и часто заменяемые запчасти
Для поддержания работоспособности насоса пластинчатого НПл 40/6,3 рекомендуется иметь в эксплуатационном запасе ключевые расходные компоненты.
| Наименование детали / комплекта |
Типичная причина износа / выхода из строя |
| Комплект пластин (лопаток) |
Абразивный износ из-за загрязнения масла, задиры при кавитации. |
| Уплотнительные кольца и манжеты вала |
Потеря эластичности от нагрева и старения, механическое повреждение при монтаже. |
| Торцевые распределительные диски (дезаксиальные) |
Износ рабочих поверхностей от трения и абразивных частиц. |
| Подшипники вала |
Естественный износ, нарушение смазки, радиальные нагрузки. |
| Пружины пластин (если предусмотрены конструкцией) |
Усталость металла, поломка. |
Типичные ошибки при подборе насоса
Избегайте следующих распространенных ошибок при выборе замены или нового агрегата, чтобы обеспечить бесперебойную работу гидросистемы.
- Выбор только по типу присоединения без учета требуемой подачи (л/мин) и номинального давления.
- Игнорирование диапазона рабочих температур и вязкости масла, что может привести к заклиниванию или кавитации.
- Несоответствие типа рабочей среды. Использование несовместимых жидкостей (например, водно-масляных эмульсий, если не оговорено специальное исполнение) приводит к коррозии и быстрому износу.
- Неучет минимального давления на входе, что является частой причиной кавитационного разрушения пластин и ротора.

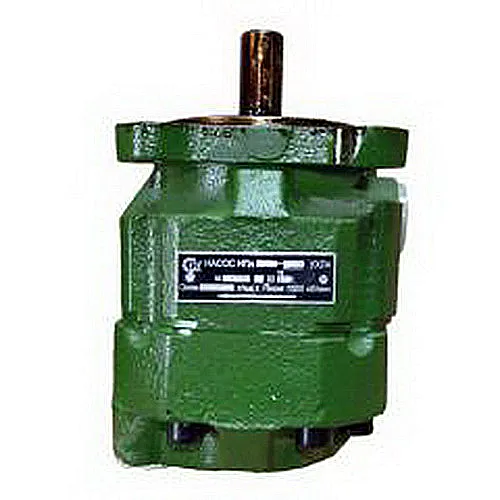

Вид со стороны вала и нагнетательных портов насоса НПл 40/6,3. Видны шпоночный паз вала и метки для определения направления вращения.
Условное обозначение модели
Маркировка насос пластинчатый НПл 40/6,3 расшифровывается следующим образом: НПл – насос пластинчатый; 40 – номинальный рабочий объем в см³; 6,3 – номинальное давление в МПа. В полном обозначении может присутствовать литера «Л» для исполнения с левым вращением вала (по умолчанию – правое) и индекс климатического исполнения, например, УХЛ4 (для умеренного и холодного климата, категория размещения 4).

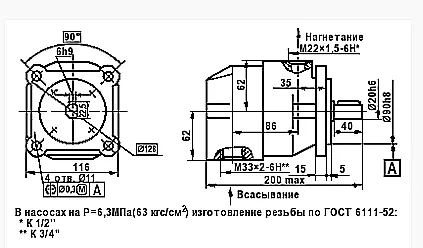

Габаритные и присоединительные размеры
Перед монтажом необходимо сверить посадочные и присоединительные размеры агрегата с размерами на приводном двигателе и раме гидростанции. Ключевыми параметрами являются межосевое расстояние крепежных отверстий на лапах, диаметр и длина выходного вала со шпоночным пазом, а также тип резьбы и расположение портов всаса и нагнетания. Точные размеры предоставляются в габаритных чертежах, доступных по запросу. Совпадение этих параметров гарантирует простую механическую установку без доработок.
Примеры заказа
Для оформления заказа укажите необходимое обозначение модели. Примеры типовых запросов:
- Базовая модель: «Насос НПл 40/6,3» – исполнение с правым вращением вала.
- Модель с левым вращением: «Насос НПл 40/6,3 Л» – для специфичных кинематических схем.
- Модель с ремкомплектом: «Насос НПл 40/6,3 + ремкомплект РК-НПл-40» – для сервисных организаций.
