Насос пластинчатый НПл 45/16 — это нерегулируемый гидроагрегат, применяемый для обеспечения постоянного потока рабочей жидкости в гидравлических системах металлорежущих станков, прессового и другого промышленного оборудования. Основная функция – создание стабильного давления масла до 16 МПа. Конструкция устройства представляет собой прямую функциональную замену устаревшим моделям типа БГ12-24АМ.
Средняя масса изделия составляет порядка 25 кг. Типовые габаритные размеры необходимо уточнять по чертежам конкретного исполнения. Код ТН ВЭД для данной продукции – 8413 50 000 0 (насосы с рабочим объемом, не превышающим 7000 см³).
| Параметр |
Значение |
| Масса, кг, не более |
25 |
| Высота, мм (ориентировочно) |
~220 |
| Ширина, мм (ориентировочно) |
~200 |
| Длина по валу, мм (ориентировочно) |
~350 |
Описание и назначение пластинчатого насоса НПл 45/16
Нерегулируемый пластинчатый насос НПл 45/16 предназначен для подачи минерального масла в гидросистемы с постоянным рабочим давлением. Это надежный агрегат, обеспечивающий стабильную производительность в условиях непрерывной эксплуатации на станках и промышленных машинах.
Приходит инженер на склад и спрашивает: «У вас есть пластинчатый насос НПл 45/16?». Кладовщик отвечает: «Есть, но только аналог — БГ12-24АМ». Инженер машет рукой: «Да какая разница! Главное, чтобы давление держал, а не пластинки на складе считал».
Технические характеристики насоса НПл 45/16
Технические параметры насоса пластинчатого НПл 45/16 определяют его возможности интеграции в существующие гидравлические контуры.
| Наименование параметра |
Значение для НПл 45/16 |
| Номинальный рабочий объем, см³ |
45 |
| Номинальная подача, л/мин |
56.7 |
| Рабочее давление, МПа (кгс/см²) |
16 (160) |
| Давление на входе, минимальное/максимальное, МПа |
0.08 / 0.12 |
| Частота вращения, номинальная, об/мин |
1500 |
| Максимальная частота вращения, об/мин |
1800 |
| Минимальная частота вращения, об/мин |
1000 |
| Номинальная потребляемая мощность, кВт |
20 |
| Коэффициент подачи, %, не менее |
84 |
| Полный КПД, %, не менее |
74 |
| Тип рабочей среды |
Минеральные масла (ИГП-38, ВНИИ НП-403 и аналоги) |
| Температура рабочей среды, °C |
от -10 до +60 |
| Кинематическая вязкость масла, мм²/с (сСт) |
25...213 |
| Тонкость фильтрации, номинальная, мкм |
25 |
| Климатическое исполнение |
УХЛ4 |
Преимущества и особенности эксплуатации
Применение насоса НПл 45/16 в составе гидростанции или насосной группы дает пользователю ряд эксплуатационных выгод, актуальных для производственных условий.
- Высокая надежность и увеличенный ресурс работы. Конструкция пластинчатого насоса отработана десятилетиями, что обеспечивает стабильную работу в условиях циклических нагрузок.
- Совместимость с типовыми гидросистемами. Устройство является прямым аналогом широко распространенных моделей серий Г12 и БГ12, что упрощает модернизацию и ремонт без переделки трубной обвязки.
- Стабильность давления и производительности. Нерегулируемая конструкция гарантирует постоянный поток масла при заданной частоте вращения вала, что критически важно для работы автоматических циклов станочного оборудования.
- Удобство обслуживания и доступность запасных частей. На рынке присутствуют ремкомплекты, включающие пластины, уплотнения и подшипники, что позволяет оперативно восстановить работоспособность агрегата, минимизируя простой линии.
Принцип работы пластинчатого насоса
Принцип действия насоса НПл 45/16 основан на объемном вытеснении. Вал насоса приводит во вращение ротор, в радиальных пазах которого свободно перемещаются пластины (лопасти). Ротор расположен эксцентрично внутри статора (корпуса). Под действием центробежной силы и давления масла пластины выдвигаются из пазов, прижимаясь к внутренней поверхности статора.
При вращении объем полостей между пластинами, ротором и статором в зоне всасывания увеличивается, создавая разряжение, и рабочая жидкость засасывается из гидробака через входной патрубок. В зоне нагнетания этот объем уменьшается, и масло вытесняется в напорную магистраль системы, создавая требуемое давление до 16 МПа.
Температурный режим и ресурс работы
Допустимый температурный диапазон эксплуатации пластинчатого насоса НПл 45/16 составляет от -10°C до +60°C для рабочей жидкости. Оборудование рассчитано на непрерывный режим работы при условии соблюдения номинальных параметров – давления, частоты вращения и качества масла.
Основные факторы, влияющие на срок службы агрегата:
- Качество фильтрации рабочей среды. Соблюдение требования по тонкости фильтрации (25 мкм) напрямую снижает абразивный износ пластин и внутренних поверхностей.
- Соблюдение параметров всасывающей линии. Поддержание давления на входе в пределах 0.08–0.12 МПа (абс.) предотвращает кавитацию и связанное с ней разрушение деталей.
- Регулярность сервисного обслуживания. Своевременная замена масла, контроль состояния уплотнений и чистоты фильтров увеличивают межремонтный интервал.
Область применения и оборудование
Пластинчатый насос НПл 45/16 нашел широкое применение в различных отраслях промышленности, где требуется надежный источник гидравлической энергии со стабильными параметрами.
Основные типы оборудования:
- Гидравлические системы металлорежущих станков (токарных, фрезерных, шлифовальных).
- Прессовое оборудование малой и средней мощности.
- Вспомогательные гидростанции в составе технологических линий.
- Специализированная строительная и дорожная техника устаревших моделей, где используются аналоги БГ12-24АМ.
Типичные сферы: машиностроение, ремонтные предприятия, сервисные центры по обслуживанию станков, производства с гидравлическими системами постоянного давления.
Состав ремонтного комплекта и часто заменяемые детали
Для восстановления работоспособности насоса НПл 45/16 наиболее часто требуются следующие запасные части, входящие в типовой ремкомплект.
| Наименование детали/узла |
Причина и условия износа |
| Пластины (лопасти) |
Естественный абразивный износ торцов и рабочих кромок при контакте с поверхностью статора. Ускоряется при загрязнении масла или недостаточной фильтрации. |
| Уплотнительные манжеты вала |
Потеря эластичности, растрескивание из-за старения резины, перепадов температур или несоблюдения температурного диапазона. |
| Уплотнительные кольца (O-rings) на крышках |
Износ и деформация, приводящие к нарушению герметичности и внешним утечкам масла. |
| Подшипники вала |
Выработка из-за высоких радиальных нагрузок, попадания абразива или недостаточной смазки. |
| Пружины, прижимающие пластины (в некоторых конструкциях) |
Усталость металла, потеря упругости после длительной циклической нагрузки, что ухудшает начальное прижатие пластин к статору. |
Типичные ошибки при подборе насоса
Чтобы избежать проблем при интеграции насоса в систему, стоит обратить внимание на следующие распространенные ошибки:
- Выбор исключительно по присоединительным размерам и резьбе, без учета требуемой производительности (л/мин) и рабочего давления (МПа) гидросистемы.
- Игнорирование вязкости и типа рабочей среды. Использование жидкостей, не соответствующих требованиям (например, жидкостей на водной основе), приводит к ускоренному износу и выходу из строя.
- Несоответствие параметров всасывающей линии. Недостаточный диаметр трубопровода или засорение фильтра на входе создают разрежение ниже допустимого минимума (0.08 МПа абс.), вызывая кавитацию.
- Пренебрежение направлением вращения вала. Заказ насоса с неверным направлением вращения («правое» вместо требуемого «левого») делает невозможным его установку без изменения кинематики привода.
Условное обозначение модели НПл 45/16
Маркировка насоса подчиняется четкой логике: НПл 45/16 УХЛ4.
- НПл – Насос Пластинчатый нерегулируемый.
- 45 – Номинальный рабочий объем в кубических сантиметрах (см³).
- 16 – Номинальное рабочее давление в мегапаскалях (МПа).
- Отсутствие индекса «Л» – обозначает правое направление вращения вала (со стороны вала по часовой стрелке). Исполнение с левым вращением маркируется как НПл 45/16Л.
- УХЛ4 – Климатическое исполнение для районов с умеренным и холодным климатом, категория размещения 4 (для работы в закрытых помещениях с искусственным регулированием климатических условий).
Данное обозначение позволяет однозначно идентифицировать модель и ее ключевые параметры.

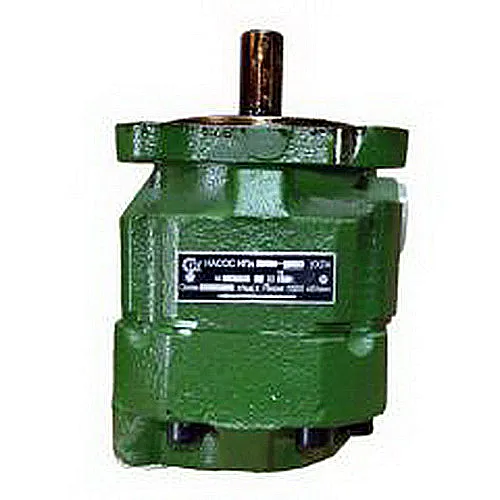

Внешний вид насоса НПл 45/16 с фланцевым креплением. Видны патрубки всасывания и нагнетания, фланец для соединения с двигателем.

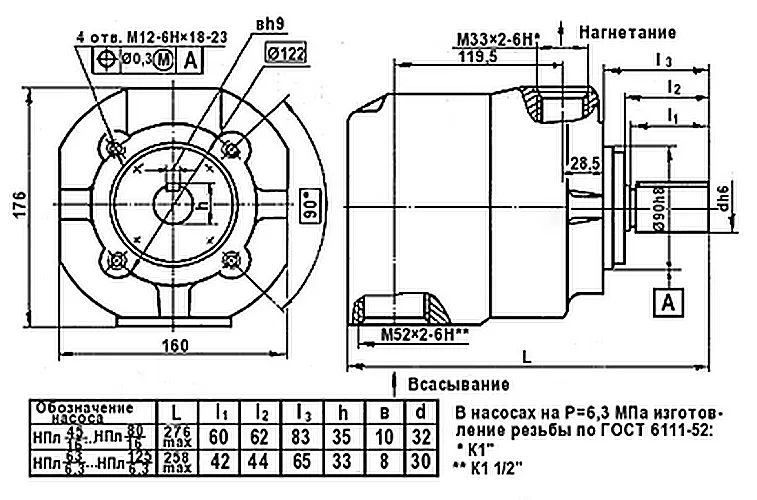

Изображение с габаритными и присоединительными размерами насоса НПл 45/16 для проверки на монтаж.
Габаритные и присоединительные размеры
Для корректной установки и замены агрегата необходимо сверить монтажные и присоединительные размеры с чертежом конкретной модификации. Ключевыми параметрами являются межосевое расстояние отверстий на фланце крепления, расположение и тип резьбы всасывающего и напорного патрубков, а также вылет и диаметр вала для соединения с приводом (муфтой или шкивом). Сверка этих данных с паспортом на заменяемое оборудование гарантирует беспроблемный монтаж насоса НПл 45/16.
Популярные варианты заказа
В зависимости от потребностей гидросистемы можно заказать различные модификации насоса:
- НПл 45/16 УХЛ4 – Базовая модель с правым вращением вала, давлением 16 МПа и подачей 56.7 л/мин.
- НПл 45/16Л УХЛ4 – Модификация с левым направлением вращения вала. Используется в специфических кинематических схемах привода.
- Полный ремкомплект для НПл 45/16 – Набор наиболее изнашиваемых деталей (пластины, уплотнения, манжеты) для проведения капитального ремонта агрегата своими силами.
