Пластинчатый насос НПл 63/6,3 представляет собой нерегулируемый агрегат для создания постоянного потока рабочей жидкости в гидросистемах промышленного оборудования. Данная модель, являющаяся полным аналогом устаревшего обозначения Г12-24АМ, предназначена для обеспечения стабильного давления минерального масла в контурах металлорежущих станков, прессов и других машин. Основная функция устройства заключается в преобразовании механической энергии вращения вала в гидравлическую энергию потока жидкости.
Габаритные размеры, масса и код ТН ВЭД
Конструкция пластинчатого насоса НПл 63/6,3 характеризуется компактными размерами, типичными для данного класса оборудования. Точные габариты и вес могут незначительно варьироваться в зависимости от исполнения и производителя. Для корректного монтажа и расчета места установки рекомендуется запрашивать актуальные чертежи у поставщика. Код ТН ВЭД для подобных гидравлических насосов, как правило, относится к группе 8413.
| Параметр |
Значение / Диапазон |
| Приблизительная масса, кг |
10 - 15 |
| Габаритные размеры (ДхШхВ), мм |
Стандартные для серии НПл |
| Код ТН ВЭД (условно) |
8413 |
Приходит как-то пластинчатый насос НПл 63/6,3 на собеседование в гидросистему. Его спрашивают: "А вы что умеете?" А он в ответ: "Да я просто кручусь и создаю постоянное давление, без всяких регуляторов и сложностей". Его взяли.
Технические характеристики пластинчатого насоса НПл 63/6,3
Ключевые параметры работы агрегата определены для условий номинального режима и регламентированы технической документацией. Соблюдение указанных характеристик гарантирует заявленный ресурс и производительность пластинчатого насоса.
| Наименование параметра |
Значение для НПл 63/6,3 |
| 1. Рабочий объем, см³ |
63 |
| 2. Номинальная подача, л/мин |
53,8 |
| 3. Рабочее давление номинальное, МПа (кгс/см²) |
6,3 (63) |
| 4. Давление на входе, МПа (кгс/см²) |
Мин. |
0,08 (0,8) |
|
Макс. |
0,12 (1,2) |
| 5. Частота вращения, об/мин |
Номинальная |
960 |
|
Максимальная |
1200 |
|
Минимальная |
600 |
| 6. Номинальная мощность, кВт |
7 |
| 7. Коэффициент подачи, %, не менее |
89 |
| 8. Полный КПД, %, не менее |
80 |
| 9. Тип рабочей среды |
Минеральные масла (ИГП-38, ВНИИ НП-403) |
| 10. Диапазон температур, °C |
от -10 до +60 |
| 11. Вязкость рабочей среды, мм²/с (сСт) |
20 - 400 |
| 12. Требуемая тонкость фильтрации, мкм |
25 |
Преимущества и особенности эксплуатации
Выбор пластинчатого насоса НПл 63/6,3 для оснащения или модернизации гидросистемы обеспечивает ряд практических выгод для производственных и сервисных компаний.
Снижение эксплуатационных простоев. Надежная конструкция и проверенная временем схема работы минимизируют риск внезапных отказов, что критически важно для непрерывных производственных циклов.
Увеличение межсервисного ресурса. При соблюдении условий по качеству масла и фильтрации, данный пластинчатый насос демонстрирует высокую долговечность основных компонентов.
Упрощение монтажа и обслуживания. Стандартизированные присоединительные размеры и доступность запасных частей, включая ремкомплекты, позволяют быстро интегрировать агрегат в существующую систему и проводить плановое ТО.
Стабильность выходных параметров. Нерегулируемая конструкция гарантирует постоянную подачу и давление в системе при фиксированной частоте вращения вала, обеспечивая повторяемость технологических операций.
Широкая совместимость с оборудованием. Модель НПл 63/6,3 и ее аналог Г12-24АМ широко применяются в отечественном станкостроении, что упрощает поиск замены и техническую поддержку.
Принцип работы пластинчатого насоса
Функционирование насоса НПл 63/6,3 основано на принципе изменения объема камер, образованных пластинами, ротором и статором. Приводной вал приводит во вращение ротор, в радиальных пазах которого свободно перемещаются пластины. Под действием центробежной силы и давления самой жидкости пластины прижимаются к внутренней поверхности статора, имеющей овальную форму. В результате при вращении объем полостей между пластинами увеличивается в зоне всасывания, создавая разрежение и затягивая рабочую жидкость из линии всасывания. При дальнейшем движении объем камер уменьшается, и масло под давлением вытесняется в напорную магистраль гидросистемы. Таким образом, конструкция обеспечивает непрерывный и равномерный поток жидкости без пульсаций.
Температурный режим и срок службы
Эксплуатация пластинчатого насоса НПл 63/6,3 допустима в диапазоне температур рабочей жидкости от -10°C до +60°C. Агрегат рассчитан на продолжительную работу в циклических и непрерывных режимах с номинальной нагрузкой. Ресурс работы напрямую зависит от соблюдения условий: использования масла рекомендуемой вязкости, обеспечения требуемой тонкости фильтрации (не грубее 25 мкм), поддержания давления на входе в допустимых пределах и своевременного технического обслуживания. Превышение температуры или работа на загрязненной жидкости приводит к ускоренному износу пластин и уплотнений, сокращая межремонтный период.
Область применения и типы оборудования
Пластинчатый насос НПл 63/6,3 нашел широкое применение в качестве силового агрегата в гидроприводах различного промышленного оборудования. Основные сферы использования включают металлообработку, машиностроение и ремонтные сервисы. Типичное оборудование для установки данного насоса:
– Металлорежущие станки (токарные, фрезерные, шлифовальные) для подачи СОЖ и управления зажимными механизмами.
– Прессовое оборудование малой и средней мощности.
– Гибочные и правильные машины.
– Автоматизированные линии и технологические комплексы.
– Мобильная и стационарная гидравлическая техника, где требуется нерегулируемый источник давления.
– Гидростанции и насосные группы для систем смазки или охлаждения.
Состав ремонтного комплекта и часто заменяемые детали
Для поддержания работоспособности пластинчатого насоса рекомендуется иметь ремонтный комплект, включающий наиболее подверженные износу элементы. Их замена позволяет восстановить параметры агрегата без покупки новой единицы.
| Наименование запчасти |
Причина и условия износа |
| Комплект пластин (лопаток) |
Естественный абразивный износ от контакта со статором и наличия примесей в масле. Ускоряется при плохой фильтрации. |
| Уплотнительные манжеты вала |
Потеря эластичности из-за старения резины, перегрева или несовместимости с типом масла. Приводят к внешним утечкам. |
| Уплотнительные кольца (O-rings) |
Износ в статичных соединениях корпуса, вызванный вибрацией и циклированием давления. |
| Пружины пластин (при наличии) |
Потеря упругости, приводящая к плохому прижиму пластин к статору и падению производительности. |
| Подшипниковые узлы |
Износ от постоянной радиальной нагрузки. Зависит от чистоты масла и соосности привода. |
Типичные ошибки при подборе пластинчатого насоса
Некорректный выбор модели для конкретной гидросистемы ведет к снижению эффективности, поломкам и незапланированным простоям. Часто встречаются следующие ошибки:
1. Учет только присоединительных размеров. Подбор насоса лишь по резьбе фланцев без анализа требуемой производительности (л/мин) и рабочего давления (МПа) – самая распространенная ошибка.
2. Игнорирование температурного диапазона. Применение насоса за пределами допустимых температур (-10°C…+60°C) приводит к изменению вязкости масла, кавитации на всасывании или перегреву.
3. Несоответствие типа рабочей среды. Попытка использовать насос, рассчитанный на минеральные масла, с другими жидкостями (например, на водной основе) вызывает коррозию и разрушение деталей.
4. Пренебрежение качеством масла и фильтрацией. Установка насоса в систему без фильтра тонкой очистки (25 мкм) или с загрязненным маслом резко снижает его ресурс.
5. Неучет направления вращения вала. Заказ насоса с правым вращением (стандарт) при необходимости левого, либо наоборот, делает невозможным его установку без дополнительных адаптеров.
Расшифровка условного обозначения модели
Маркировка НПл 63/6,3 содержит всю необходимую информацию для предварительного выбора:
НПл – тип агрегата: Насос Пластинчатый.
63 – рабочий объем в кубических сантиметрах (см³).
6,3 – номинальное рабочее давление в мегапаскалях (МПа).
Отсутствие индекса «Л» означает стандартное правое вращение вала (по часовой стрелке со стороны вала). Исполнение с левым вращением маркируется добавлением буквы «Л» (НПл 63/6,3 Л).
Климатическое исполнение УХЛ4 обозначает категорию для эксплуатации в умеренном и холодном климате, в закрытых помещениях.
Изображения пластинчатого насоса НПл 63/6,3

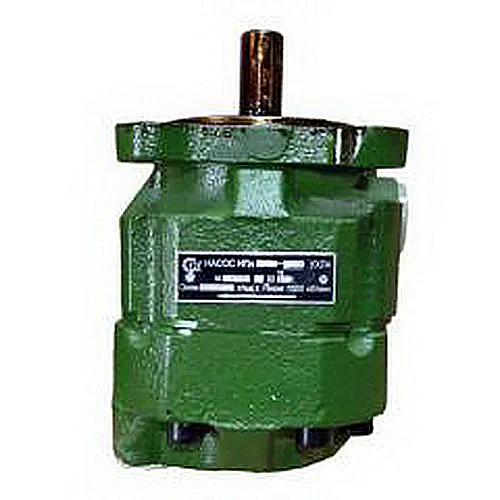

Вид пластинчатого насоса НПл 63/6,3 сбоку. Хорошо видны монтажные фланцы, приводной вал и корпус. Масштабная линейка для оценки габаритов.

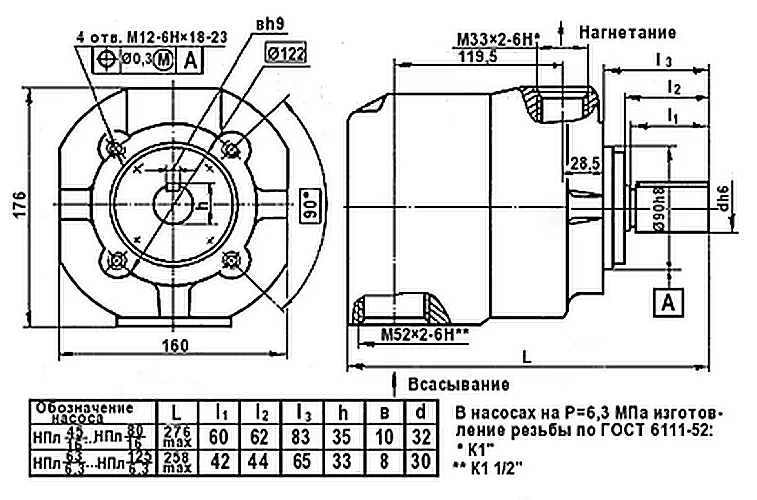

Вид пластинчатого насоса НПл 63/6,3 (аналог Г12-24АМ) со стороны гидравлических подключений. Видны порты всасывания и нагнетания с резьбовыми отверстиями.
Габаритные и присоединительные размеры
Для точного монтажа пластинчатого насоса НПл 63/6,3 в гидросистему необходимо сверяться с монтажным чертежом конкретной партии. На изображениях выше представлены основные конструктивные элементы. Ключевыми размерами для проверки совместимости являются межосевое расстояние крепежных отверстий на фланце, диаметр и длина выходного вала, а также тип и размер резьбы на всасывающем и напорном портах. Рекомендуется запрашивать актуальные DXF- или DWG-файлы у поставщика перед проектированием узла установки.
Варианты заказа пластинчатого насоса
При оформлении заказа можно выбрать различные модификации базовой модели НПл 63/6,3, адаптировав ее под конкретные требования гидросистемы:
1. Базовая модель. Насос НПл 63/6,3 УХЛ4 с правым вращением вала. Стандартное исполнение для большинства задач.
2. Модель с левым вращением. Насос НПл 63/6,3 Л УХЛ4. Применяется в случаях, когда кинематическая схема привода требует противоположного направления вращения.
3. Комплект с ремкомплектом. Поставка базового пластинчатого насоса вместе с набором основных расходных запасных частей (пластины, уплотнения) для сокращения времени будущего ремонта.
Для подбора аналога под существующую систему или консультации по совместимости свяжитесь с техническими специалистами через сайт.
