НПл 56/16 — нерегулируемый пластинчатый насос гидравлического исполнения, предназначенный для создания постоянного потока рабочей жидкости под высоким давлением. Агрегат является функциональным отечественным аналогом устаревших моделей серии БГ12-24М и применяется в гидросистемах металлорежущих станков, прессового оборудования и других промышленных установок.
Краткие технические данные
Номинальное рабочее давление составляет 16 МПа (160 кгс/см²). Производительность компонента достигает 71,4 литра в минуту при рабочем объёме 56 см³. Классический пластинчатый насос НПл 56/16 рассчитан на работу с минеральными маслами в заданном диапазоне температур и вязкости.
| Параметр |
Значение |
| Приблизительная масса |
до 25 кг |
| Габаритные размеры (дл./шир./выс.), ориентировочно |
~300x200x200 мм (уточняйте по чертежу) |
| Код ТН ВЭД |
8413 50 000 0 |
Таблица ориентировочных размеров и веса:
| Диапазон рабочих давлений |
Типовые габариты (ДхШхВ), мм |
Вес, кг, не более |
| до 16 МПа |
~300x200x200 |
25 |
Приходит мастер на склад и спрашивает: "А насос пластинчатый НПл 56/16 (аналог БГ12-24М) есть в наличии?" Кладовщик ему: "Не, заменили. Теперь тут гидравлик-космонавт. Стоит, давление держит и в облаках не витает".
Подробные характеристики пластинчатого насоса
Следующая таблица содержит основные эксплуатационные параметры насоса пластинчатого НПл 56/16 (аналог БГ12-24М). Обратите особое внимание на диапазон рабочих давлений и требуемую вязкость рабочей среды, так как эти параметры прямо влияют на производительность и ресурс узла.
| Наименование параметра | Значение |
|---|
| Номинальный рабочий объем, см³ | 56 |
| Номинальная подача, л/мин | 71.4 |
| Номинальное давление на выходе, МПа (кгс/см²) | 16 (160) |
| Абсолютное давление на входе, минимальное, МПа | 0.08 |
| Абсолютное давление на входе, максимальное, МПа | 0.12 |
| Частота вращения, номинальная, об/мин | 1500 |
| Частота вращения, максимальная, об/мин | 1800 |
| Частота вращения, минимальная, об/мин | 1000 |
| Номинальная мощность, кВт | 24.2 |
| Коэффициент подачи, %, не менее | 85 |
| КПД, %, не менее | 77 |
| Масса, кг, не более | 25 |
| Диапазон рабочих температур масла, °C | от -10 до +60 |
| Допустимая кинематическая вязкость масла, мм²/с (сСт) | 25...213 |
| Тип рабочей среды | Минеральные масла (ИГП-38, ВНИИ НП-403 и аналогичные) |
| Тонкость фильтрации (номинальная), мкм | 25 |
Преимущества и особенности эксплуатации
Использование насоса пластинчатого НПл 56/16 (аналог БГ12-24М) в промышленных гидросистемах предоставляет ряд практических выгод для обслуживающего персонала и предприятия в целом:
- Высокая стабильность давления: Агрегат обеспечивает постоянный, нерегулируемый поток жидкости с минимальными пульсациями, что критично для точной работы станков.
- Увеличение ресурса гидросистемы: Конструктивные особенности пластинчатого насоса способствуют плавной работе при номинальных параметрах, что снижает общую нагрузку на трубопроводы, клапаны и исполнительные механизмы.
- Удобство обслуживания и ремонта: Применение проверенной схемы и наличие ремкомплектов позволяют проводить восстановление в условиях цеха, сокращая простои дорогостоящего оборудования.
- Совместимость с типовыми системами: Агрегат полностью взаимозаменяем с устаревшими моделями серий БГ12 и Г12, что упрощает модернизацию парка станков без полной замены гидравлической обвязки.
- Универсальная область применения: Способность работать на распространённых минеральных маслах делает данный пластинчатый насос пригодным для большинства промышленных предприятий.
Принцип работы пластинчатого насоса
Функционирование насоса пластинчатого НПл 56/16 (аналог БГ12-24М) основано на принципе вытеснения. Вращение вала насоса передаётся ротору, в радиальных пазах которого свободно перемещаются пластины (лопасти). Под действием центробежной силы и давления подаваемого масла пластины прижимаются к внутренней поверхности статора (корпуса), имеющей сложный овальный профиль. Это движение создаёт серию переменных по объёму камер между пластинами. В зоне, где объём камеры увеличивается, создаётся разрежение, и рабочая жидкость через всасывающий канал заполняет полость. При дальнейшем вращении ротора объем камеры уменьшается, происходит сжатие масла и его нагнетание в напорную линию гидросистемы через выводной патрубок.
Температурный режим и срок службы
Для обеспечения заявленного ресурса насоса пластинчатого НПл 56/16 (аналог БГ12-24М) необходимо соблюдение регламентированных условий. Компонент рассчитан на продолжительную непрерывную работу в диапазоне температур рабочей жидкости от -10°C до +60°C. Кратковременные пуски и остановы допустимы при условии соблюдения минимальных оборотов (1000 об/мин). Основными факторами, влияющими на долговечность агрегата, являются: качественная фильтрация масла до уровня 25 мкм, поддержание требуемой вязкости рабочей среды в пределах 25-213 мм²/с, соблюдение допустимого давления на входе (от 0,08 до 0,12 МПа) для предотвращения кавитации, а также регулярное сервисное обслуживание.
Область применения и совместимое оборудование
Данный агрегат является ключевым элементом насосной группы для широкого спектра гидравлического оборудования. Пластинчатый насос НПл 56/16 традиционно используется в гидроприводах металлорежущих станков (токарных, фрезерных, шлифовальных), кузнечно-прессового оборудования (прессы, гильотины), строительной и дорожной техники. Его также можно встретить в составе гидростанций питания технологических линий, подъёмных механизмов, стендов для испытаний гидравлики и другого спецоборудования промышленного назначения.
Для правильной работы насоса пластинчатого НПл 56/16 (аналог БГ12-24М) требуется стандартный перечень расходных деталей. Ниже приведён примерный состав ремкомплекта и типичные элементы, которые могут потребовать замены в ходе эксплуатации.
| Наименование запчасти / ремкомплекта | Типичная причина износа / комментарии |
|---|
| Комплект пластин (лопастей) | Абразивный износ при некачественной фильтрации масла, усталость материала. |
| Комплект уплотнений и манжет вала | Потеря эластичности из-за старения резины, высокие температуры, загрязнения. |
| Распределительный диск (торцевой) | Износ рабочей поверхности из-за трения и давления, появление задиров. |
| Пружины пластин (на некоторых моделях) | Потеря упругости, усталость металла после большого количества циклов. |
| Уплотнительные прокладки корпуса | Механическое повреждение при разборке/сборке, потеря герметичности. |
Структура условного обозначения НПл
Шифр модели НПл 56/16 УХЛ4 несёт в себе всю необходимую идентификационную информацию:
- НПл — Насос Пластинчатый.
- 56 — Рабочий объём в кубических сантиметрах (см³).
- 16 — Номинальное рабочее давление в мегапаскалях (МПа).
- (Л) — Буква "Л" после цифр указывает на левое направление вращения вала (со стороны вала против часовой стрелки). Если буква отсутствует — вращение правое (считается стандартным).
- УХЛ4 — Климатическое исполнение и категория размещения по ГОСТ 15150-69. УХЛ — для районов с умеренным и холодным климатом. Цифра 4 — для размещения в закрытых отапливаемых помещениях.
Примеры оформления заказа
При заказе уточняйте требования к типу вращения и климатическому исполнению. Типовые варианты запроса:
- Базовая модель: Насос НПл 56/16 УХЛ4 (правое вращение).
- Модель с левым вращением вала: Насос НПл 56/16 Л УХЛ4.
- Запрос на двупоточный аналог: Возможно поставка двухпоточного варианта типа НПл Д (для двух независимых гидросистем).
Типичные ошибки при подборе пластинчатого насоса
Избегайте распространённых ошибок, приводящих к некорректной работе или преждевременному выходу оборудования из строя.
- Несоответствие типу рабочей среды: Использование жидкостей, не относящихся к минеральным маслам, или масел с неподходящей вязкостью и составом.
- Игнорирование давления на входе: Работа на "зажатом" всасе, когда давление всасывания опускается ниже минимальных 0,08 МПа, провоцирует кавитацию и разрушение пластин.
- Превышение допустимой температуры: Эксплуатация при температуре масла выше +60°C ведёт к ускоренному старению уплотнений и снижению вязкости, что пагубно сказывается на смазке трущихся пар и КПД.
- Недостаточная фильтрация масла: Пренебрежение требование к тонкости очистки (25 мкм). Попадание более крупных абразивных частиц вызывает интенсивный износ пластин и распределительных поверхностей.
- Подбор только по присоединительным размерам без учёта производительности: При замене насоса ключевыми являются параметры рабочего объёма и номинальной подачи, а не только диаметры фланцев или резьбы.
Часто задаваемые вопросы (FAQ)
Здесь собраны ответы на популярные вопросы о насосе НПл 56/16.
Вопрос: Как выбрать нужную модификацию насоса пластинчатого НПл 56/16 (аналог БГ12-24М), если я знаю параметры старого агрегата?
Ответ: Ключевые параметры для подбора — это рабочее давление (максимальное и номинальное), производительность в л/мин при номинальных оборотах, тип и вязкость рабочего масла, а также направление вращения вала. Сравните эти данные с характеристиками НПл 56/16: номинальное давление 16 МПа, подача 71,4 л/мин при 1500 об/мин. Основное различие моделей внутри серии — рабочее давление (версия 56/16 и 56/6.3).
Вопрос: Какие сроки поставки по России и доступность на складе?
Ответ: Наиболее востребованные модели серии НПл, включая версии 56/16, часто поддерживаются на складе в Москве. Срок отгрузки в этом случае составляет 1-3 рабочих дня. Для отдалённых регионов России (Екатеринбург, Новосибирск, Ростов-на-Дону и др.) и стран СНГ срок поставки зависит от выбранного способа доставки и обычно составляет от 5 до 14 рабочих дней. Точную информацию о наличии всегда можно уточнить у менеджера.
Вопрос: Каковы условия эксплуатации, например, на открытой площадке или в неотапливаемом цехе зимой?
Ответ: Данная модель имеет климатическое исполнение УХЛ и категорию размещения 4, что подразумевает эксплуатацию в закрытых отапливаемых помещениях с минимальной температурой окружающего воздуха не ниже +5°C при запуске. Температура самого рабочего масла в системе должна находиться в диапазоне от -10°C до +60°C. Установка агрегата на открытой площадке или в пыльных цехах без дополнительных защитных кожухов не рекомендуется, так как это сократит ресурс работы и потребует более частого сервиса.
Вопрос: Гарантируется ли совместимость с моим старым станком, где стоял БГ12-24М, и как быть, если нужного аналога нет в наличии?
Ответ: Да, насос НПл 56/16 является прямым функциональным и присоединительным аналогом насосов старого образца БГ12-24М и Г12-24АМ. Конструкция фланца, расположение и размеры присоединительных отверстий, габариты и вал унифицированы для обеспечения взаимозаменяемости. Если модель 56/16 по каким-то параметрам не подходит (например, требуется другая производительность), наши инженеры на сайте 777-gidra.ru помогут подобрать подходящий аналог из каталога ГИДРАВЛИК или других доступных производителей.
Визуализация насоса
Ниже представлены изображения насоса пластинчатого НПл 56/16 (аналог БГ12-24М), наглядно демонстрирующие его конструктивное исполнение и присоединительные элементы.

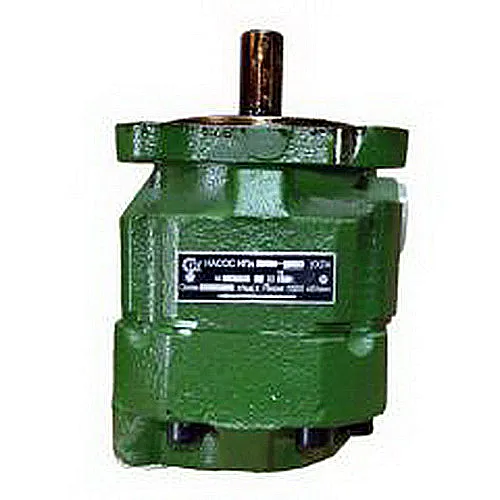

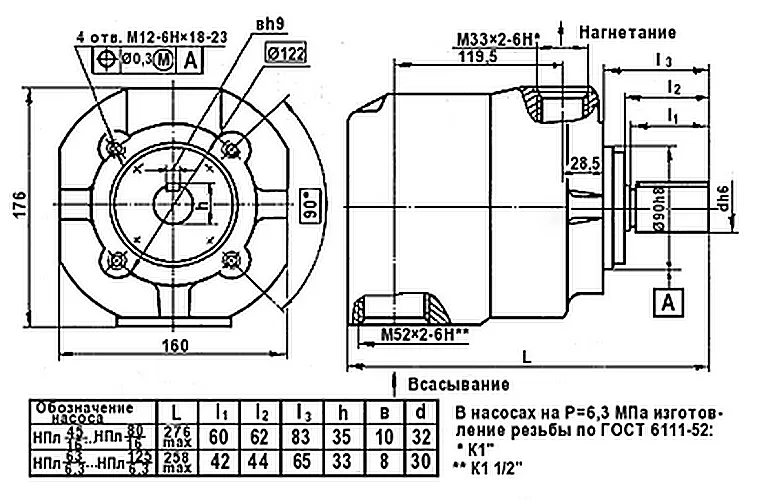

На изображениях: Модель НПл 56/16 в стандартном исполнении. Чётко видны переходной фланец для монтажа на привод, вал для соединения с двигателем, а также метки всасывающего и напорного портов.
