Насос пластинчатый НПл 125/6,3 (аналог Г12-25АМ)

Нерегулируемый пластинчатый насос НПл 125/6,3 предназначен для создания постоянного давления и подачи рабочей жидкости (минерального масла) в гидравлические системы промышленного оборудования, прежде всего, металлорежущих станков. Он является современным аналогом устаревших моделей серии Г12 и обеспечивает стабильный поток масла постоянного объема. Его главная функция – энергоэффективное и надежное снабжение гидравликой исполнительных механизмов.

Масса насоса в стандартном исполнении составляет 32 кг. Габаритные размеры варьируются в зависимости от типа и исполнения присоединения. Для точного подбора к имеющейся системе необходимо учитывать присоединительные размеры по валу и фланцам. Код ТН ВЭД для подобной продукции – 8413 50 100 0.

Технические характеристики пластинчатого насоса НПл 125/6,3

Ознакомьтесь с ключевыми данными модели. Этот пластинчатый насос НПл 125/6,3 рассчитан на работу в стандартных для промышленных цехов условиях.

Пришел инженер на склад за новым пластинчатым насосом НПл 125/6,3, а кладовщик ему: «Тебе прям точно аналог Г12-25АМ нужен? А то у нас тут есть один, но он с завода как с конвейера сошел – сразу в ремкомплект просится!»

Преимущества и особенности эксплуатации

Выбор именно пластинчатого насоса НПл 125/6,3 для восстановления или модернизации гидросистемы дает ряд практических выгод.

Снижение затрат на обслуживание. Простая и отработанная конструкция, взаимозаменяемость многих деталей с другими моделями серии НПл и насосами-предшественниками сокращают время и стоимость ремонтов.

Повышенная надежность и стабильность работы. Модель обеспечивает постоянную подачу масла при номинальном давлении 6,3 МПа, что критически важно для стабильного функционирования подач станков, зажимных механизмов и другого оборудования.

Универсальность применения. Способность работать с широким спектром минеральных масел различной вязкости (20-400 мм²/с) позволяет интегрировать данный насос в большинство существующих промышленных гидросистем без полной замены рабочей жидкости.

Удобство монтажа и замены. Конструкция и присоединительные размеры насоса спроектированы с учетом типовых решений в станкостроении, что упрощает его установку на место вышедшего из строя агрегата, включая прямую замену аналога Г12-25АМ.

Принцип действия и конструкция

НПл 125/6,3 относится к объемным гидромашинам с вытеснением жидкости за счет изменения объема рабочих камер. Главные элементы – статор (корпус) с эллиптической внутренней поверхностью, ротор с радиальными пазами, в которых свободно перемещаются пластины (лопатки), и распределительный диск.

При вращении вала ротор приводит во вращение пластины. Центробежная сила и давление масла из каналов подпора прижимают пластины к внутренней поверхности статора. Благодаря эллиптической форме статора пластины совершают возвратно-поступательное движение в пазах, попеременно увеличивая и уменьшая объем камер между двумя соседними пластинами, статором и ротором. В зоне увеличения объема происходит всасывание масла, в зоне уменьшения – его нагнетание в гидросистему. Распределительный диск направляет потоки жидкости на вход и выход насоса.

Рабочие условия и ресурс

Срок службы насоса напрямую зависит от соблюдения условий эксплуатации. Модель рассчитана на номинальное давление 6,3 МПа и допускает работу в широком температурном диапазоне от -10°C до +60°C. Рекомендована непрерывная работа, однако насос хорошо переносит режимы с частыми пусками и остановками, характерные для металлообрабатывающих станков.

Ключевые факторы, влияющие на ресурс: качество и чистота масла (номинальная тонкость фильтрации – 25 мкм), поддержание требуемого давления на входе (0,08-0,12 МПа абс.), своевременное сервисное обслуживание. Использование незагрязненного масла соответствующей вязкости – главное условие долговечности пластин и уплотнений.

Типовые области применения и оборудование

Пластинчатый насос НПл 125/6,3 нашел широчайшее применение в различных отраслях промышленности благодаря своей надежности и адекватной производительности.

Металлообработка: гидросистемы токарных, фрезерных, сверлильных, шлифовальных, зубообрабатывающих станков (как отечественного, так и импортного производства, где требуется аналог Г12-25АМ).

Прессовое оборудование: вспомогательные гидросистемы ковочных, штамповочных и гибочных прессов.

Промышленные линии и автоматика: питание гидроцилиндров зажимных, поворотных и подающих устройств в автоматизированных комплексах.

Специальное оборудование: используется в составе стационарных гидростанций, испытательных стендов, подъемных механизмов.

Ремонт и техническое обслуживание

Для поддержания работоспособности насоса необходим периодический осмотр и замена изнашивающихся деталей. Рекомендуется иметь ремкомплект.

Типичные ошибки при подборе

Неправильный выбор насоса ведет к быстрому выходу его из строя или некорректной работе всей системы.

Пренебрежение проверкой входного давления. Низкое давление на входе (менее 0,08 МПа абс.) вызывает кавитацию и разрушение внутренних деталей.

Несоответствие вязкости масла. Работа на масле с вязкостью за пределами диапазона 20-400 мм²/с приводит либо к повышенным утечкам и падению давления (при низкой вязкости), либо к перегреву и заклиниванию (при высокой).

Игнорирование требуемой тонкости фильтрации. Установка насоса в систему с фильтром грубой очистки (более 25 мкм) резко ускоряет абразивный износ пластин и распределителя.

Система условного обозначения

Модель НПл 125/6,3 УХЛ4 расшифровывается следующим образом:

НПл – Насос Пластинчатый.
125 – Номинальный рабочий объем в кубических сантиметрах (125 см³).
6,3 – Номинальное давление в Мегапаскалях (6,3 МПа).
Л (отсутствует) – стандартное правое вращение вала (если указано «Л» – левое).
УХЛ4 – Климатическое исполнение для районов с умеренным и холодным климатом, категория размещения 4 (в закрытых помещениях с искусственным регулированием условий).

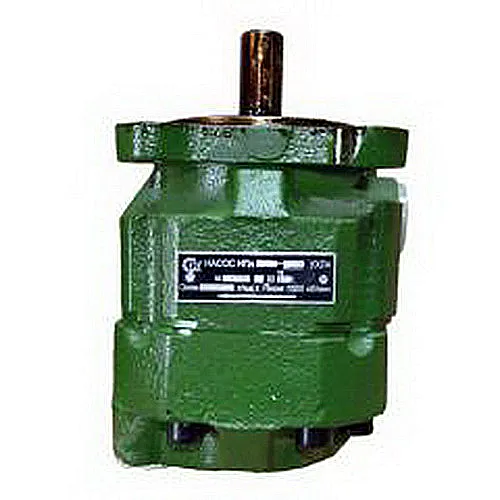

Вид пластинчатого насоса НПл 125/6,3 сбоку, демонстрирующий фланцевое присоединение и общий габарит.

Насос НПл 125/6,3 (аналог Г12-25АМ) со стороны приводного вала с крепежным фланцем.

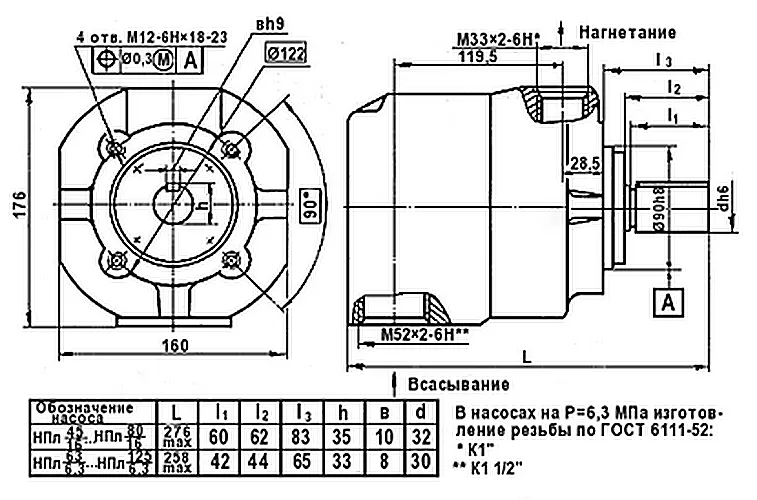

Габаритные и присоединительные размеры

Для корректного монтажа необходимо сверить монтажный чертеж насоса со схемой имеющегося оборудования. Ключевые параметры – межосевое расстояние крепежных отверстий на фланце, диаметр и тип резьбы входного/выходного патрубков (часто Ду25 или Ду32), диаметр и длина консольной части вала, размеры шпоночного паза. Эти данные позволяют точно определить, подходит ли данная модель для замены без переделки основания или трубопроводов.

Как оформить заказ

Укажите при заказе точное обозначение насоса. Для замены устаревшего оборудования требуется знать параметры существующей системы.

Пример 1 – Прямая замена: «Насос пластинчатый НПл 125/6,3 УХЛ4 (аналог для Г12-25АМ) – 1 шт.».
Пример 2 – Заказ с левым вращением: «Насос пластинчатый НПл 125/6,3 Л УХЛ4 – 1 шт.».
Пример 3 – Комплекс: «Насос НПл 125/6,3 и ремкомплект к нему – по 1 шт.».

Часто задаваемые вопросы (FAQ)

• Как подобрать насос, если известен только старый индекс Г12-25АМ?
  Модель НПл 125/6,3 является прямым аналогом. Важно проверить соответствие посадочных размеров вала и фланцев, а также направление вращения. Номинальная подача – 110.4 л/мин при давлении 63 кгс/см².

• Какие сроки поставки по России и в страны СНГ?
  Основные модели, включая насос пластинчатый НПл 125/6,3, часто есть на складе в Москве. Доставка в регионы осуществляется транспортными компаниями в срок от 2 до 7 рабочих дней. В страны СНГ – от 5 до 14 дней в зависимости от таможенного оформления.

• Можно ли использовать насос в неотапливаемом цехе зимой?
  Да, но с соблюдением условий. Минимальная температура рабочей среды (масла) -10°C. При более низких температурах необходимо использовать морозостойкие масла (МГЕ-46В и аналоги) и обеспечить предварительный прогрев масла в баке перед запуском.

• Какие фильтры нужны для обеспечения заявленного ресурса насоса?
  Обязательна установка фильтра тонкой очистки с номинальной тонкостью фильтрации 25 мкм (лучше 10 мкм) на линии всасывания или напорной линии (в зависимости от схемы). Использование масла с чистотой по ГОСТ не ниже класса 9-11 существенно продлит срок службы пластинчатого насоса.
