Насос пластинчатый НПл 32-40/6,3

Описание и назначение насоса

Насос пластинчатый НПл 32-40/6,3 относится к категории высокоэффективного объемного гидравлического оборудования, способного обеспечить бесперебойную работу сложных промышленных систем. Его базовое назначение – преобразование механической энергии вращения вала в энергию потока гидравлической жидкости с заданными параметрами давления. Конструктивно данный агрегат является двухпоточным, что позволяет интегрировать его в схемы с раздельным питанием нескольких гидравлических потребителей.

Основной функциональной задачей насоса пластинчатого НПл 32-40/6,3 выступает создание стабильного рабочего давления номиналом 6,3 МПа в стационарных гидравлических системах, станках и мобильном оборудовании. Он обеспечивает надежную работу приводов в условиях регулярных нагрузок.

Вес, габаритные размеры и код ТН ВЭД

Общая масса устройства составляет 19 кг при габаритных размерах 320 мм в длину, 240 мм в ширину и 210 мм в высоту. Типоразмеры фланцевого присоединения соответствуют стандарту ГОСТ 12815-80, тип 02. Для совершения таможенной очистки и корректной идентификации используется код ТН ВЭД: 8413.50.000 ('Насосы объемные для жидкостей'). Данный насос соответствует требованиям международного стандарта ISO 4409, регламентирующего характеристики гидростатических насосов и моторов.

Инженер-гидравлик на собеседовании: «Мой главный талант – превращать любую проблему в задачу на подбор насоса пластинчатого НПл 32-40/6,3. Сложная система? Не вопрос. Низкое давление? Решаемо. Шум в трубопроводе? За шуткой дело не встанет!»

Преимущества и особенности эксплуатации

Выбор данной модели гидронасоса дает владельцу оборудования ряд ключевых эксплуатационных преимуществ:

Снижение уровня простоев. Конструктивная надежность и устойчивость к типичным гидроударам обеспечивают длительные межсервисные интервалы.

Продление ресурса системы. Равномерная двухпоточная подача рабочей среды минимизирует пиковые нагрузки на другие компоненты гидросистемы.

Упрощение монтажа и демонтажа. Стандартизированные присоединительные размеры фланца и вала по ГОСТ упрощают процедуру замены или установки насоса на оборудование.

Стабильность рабочего давления. Лучшие пластинчатые насосы обеспечивают высокую равномерность подачи, что критически важно для точного позиционирования в станках с ЧПУ.

Универсальная совместимость. Насос пластинчатый НПл 32-40/6,3 рассчитан на работу с широким спектром минеральных и синтетических гидравлических масел, применяемых в типовых промышленных системах.

Технические характеристики

Фронтальный вид насоса НПл 32-40/6,3 с патрубками и приводным валом.

Принцип работы в составе гидросистемы

Функционирование насоса пластинчатого НПл 32-40/6,3 построено на принципе изменения объема рабочих камер. В корпусе статора с эллиптическим внутренним контуром вращается ротор с радиально установленными пластинами. При вращении под действием центробежной силы и давления в пазах пластины выдвигаются, прижимаясь к поверхности статора и образуя замкнутые полости. В зоне всасывания объем этих полостей увеличивается, создавая разрежение для забора масла из бака гидростанции. Далее, в зоне нагнетания, объем камеры уменьшается, вытесняя рабочую жидкость в напорную линию под рабочим давлением. Двухпоточность модели означает наличие двух независимых систем всасывания и нагнетания в одном корпусе, что позволяет использовать насос пластинчатый НПл 32-40/6,3 для питания двух независимых контуров или для создания резерва производительности.

Температурный режим работы и срок службы

Для стабильной работы в течение заявленного ресурса необходимо соблюдение регламентированных условий. Устройство рассчитано на непрерывный эксплуатационный режим в температурном диапазоне гидравлической жидкости от -10 °C до +60 °C. Критический максимум составляет +80 °C, при котором требуется принудительное охлаждение. Оптимальная вязкость рабочего масла находится в пределах 20–400 мм²/с. При строгом соблюдении требований к чистоте масла (фильтрация не грубее 25 мкм) и отсутствии сухих пусков ресурс работы насоса пластинчатого НПл 32-40/6,3 достигает 10 000 моточасов. На ресурс напрямую влияют качество фильтрации, регулярность замены масла и соблюдение максимального рабочего давления в 6,3 МПа.

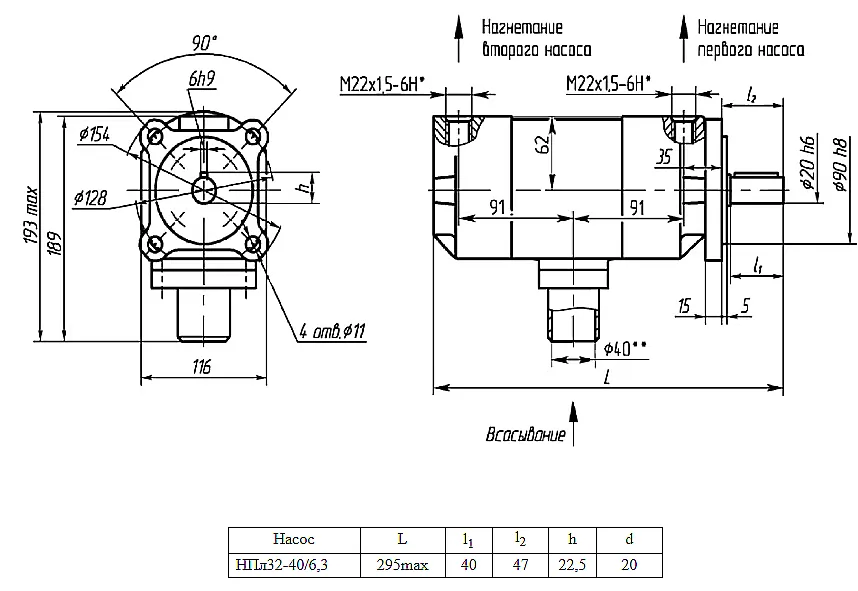

Габаритный чертеж и основные размеры для монтажа насоса НПл 32-40/6,3.

Область применения и типы оборудования

Данная модель гидронасоса нашла широкое применение в различных отраслях промышленности, где требуется надежный источник гидравлической энергии среднего давления. Основные сферы использования:

Металлообработка: гидроприводы токарных, фрезерных, шлифовальных станков, координатно-пробивных прессов.

Прессовое оборудование: гибочные, штамповочные и другие технологические прессы.

Лесопромышленный комплекс: сучкорезные и лесопильные линии.

Строительство и спецтехника: системы управления откосами, стабилизации, вспомогательные гидросистемы.

Насос пластинчатый НПл 32-40/6,3 часто является базовым элементом в составе насосных групп или гидравлических станций (гидростанций), обеспечивающих централизованное питание нескольких потребителей на производственной линии.

Состав ремонтного комплекта и часто заменяемые детали

Наиболее подверженными износу в данном типе насосов являются элементы, контактирующие с движущейся рабочей средой под давлением:

Типичные ошибки при подборе насоса

Избегайте следующих распространенных ошибок, которые могут привести к преждевременному выходу насоса из строя или некорректной работе гидросистемы:

Выбор исключительно по типу и размеру резьбы/фланца. Критически важно учитывать требуемую производительность (л/мин) и номинальное давление (МПа) системы, а не только удобство монтажа.

Пренебрежение температурным диапазоном. Установка насоса, рассчитанного на +60°C, в систему, где рабочая жидкость регулярно нагревается до +80°C, гарантированно сократит его ресурс в разы.

Несоответствие типа рабочей среды. Использование жидкостей с высокой коррозионной активностью или на водной основе без подтверждения совместимости от производителя приведет к разрушению уплотнений и внутренних деталей.

Игнорирование требований к чистоте масла. Отказ от установки фильтров тонкой очистки или их несвоевременная замена – самая частая причина абразивного износа пластин и распределительных дисков в насосе пластинчатом НПл 32-40/6,3.

Условное обозначение модели (расшифровка)

Маркировка «НПл 32-40/6,3» построена по следующему логическому принципу:

НПл – буквенный индекс, обозначающий «Насос Пластинчатый» по российской типологии.

32 – числовой код, указывающий на минимальный рабочий объем, см³ (для первого потока или общий в зависимости от исполнения).

40 – число, обозначающее максимальный рабочий объем, см³ (для второго потока).

6,3 – значение номинального рабочего давления в мегапаскалях (МПа).

Таким образом, обозначение полностью описывает ключевые параметры устройства: тип, диапазон производительности и максимальное давление. В технической документации может также указываться ссылка на стандарт: ГОСТ 13825-82.

Габаритные и присоединительные размеры для проверки совместимости

Для успешной замены вышедшего из строя насоса или модернизации гидросистемы необходимо сверить три группы размеров. Во-первых, габариты корпуса (320×240×210 мм) – они должны обеспечивать свободное расположение агрегата на раме или плите. Во-вторых, присоединительные размеры фланцев: диаметры впускного (25 мм) и выпускного (20 мм) патрубков, а также расположение крепежных отверстий. В-третьих, параметры приводного вала: его диаметр, длина выступающей части и тип шлицевого соединения (например, шлицы 8×32×6). Проверка по этим пунктам исключит проблемы с механической установкой насоса пластинчатого НПл 32-40/6,3 на подготовленное место.

Примеры оформления заказа

Для оперативного формирования заявки и уточнения сроков можно использовать следующие формулировки:

Пример 1 (базовая модель): «Насос пластинчатый НПл 32-40/6,3, ГОСТ 13825-82. Комплектация заводская, с паспортом. Количество: 2 шт.».

Пример 2 (с уточнением привода): «Насос НПл 32-40/6,3. Требуется исполнение с приводным валом под шлицы DIN 5482 W45×2×24×8h. Фланец крепления – ISO 5211. Доставка в г. Екатеринбург.».

Пример 3 (сопутствующая поставка): «Насос пластинчатый НПл 32-40/6,3 – 1 шт.; Ремонтный комплект (пластины, уплотнения, дистрибутор) – 1 компл.; Манометр на 10 МПа – 1 шт.». Заявки можно направлять через сайт 777-gidra.ru или по телефону.

Часто задаваемые вопросы (FAQ)

Как подобрать нужную модификацию по давлению и расходу для замены?
Ключевые критерии – номинальное давление системы (не должно превышать 6,3 МПа для данной модели) и требуемый расход масла (в диапазоне 27,9–35,7 л/мин). Необходимо также замерить посадочные размеры старого насоса (межосевое расстояние валов, тип фланца). Наши инженеры готовы помочь с подбором аналога по вашим техническим условиям.

Каковы сроки поставки по России и наличие на складе?
Базовая модель насоса пластинчатого НПл 32-40/6,3 часто доступна на центральном складе. Доставка в крупные города (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань) занимает 2-4 рабочих дня. В отдаленные регионы и страны СНГ поставка осуществляется в срок от 5 до 12 рабочих дней в зависимости от выбранного транспортного решения.

Допустима ли эксплуатация насоса в неотапливаемом цехе или на открытой площадке?
Температурный диапазон работы самого насуса составляет от -10°C до +60°C. Однако для масла в системе действуют собственные ограничения. При работе в мороз необходимо использовать морозостойкие масла с соответствующей вязкостью (не более 400 мм²/с на старте) и предусмотреть его предварительный прогрев. Для работы в пыльных условиях рекомендуем обеспечить герметичность системы вентиляции бака.

Как проверить совместимость с существующим оборудованием и можно ли подобрать прямой аналог?
Для проверки совместимости предоставьте маркировку старого насоса, его габаритный чертеж или фотографии с указанием размеров. Устройство НПл 32-40/6,3 часто является аналогом насосов серий Г15, 310.3 и подобных. Наша компания ГИДРАВЛИКА специализируется на подборе взаимозаменяемых компонентов для гидросистем, что позволяет минимизировать простои и затраты.

Условия поставки и гарантии от ГИДРАВЛИК

Насос пластинчатый НПл 32-40/6,3 поставляется напрямую от российского бренда ГИДРАВЛИК. Компания-поставщик ГИДРАВЛИКА обеспечивает полный цикл сопровождения: от технической консультации и помощи в подборе до организации доставки по всей территории России и стран СНГ. На все изделия распространяется стандартная заводская гарантия. Мы осуществляем отгрузку как в крупные индустриальные центры, так и в отдаленные регионы. Для получения детального коммерческого предложения, уточнения актуальных цен или оформления заявки на расчет оставьте запрос через форму на сайте 777-gidra.ru или свяжитесь с нашими специалистами.
