Описание и назначение насоса НПл 16-16/6,3
Насос пластинчатый НПл 16-16/6,3 — это двухпоточное гидравлическое оборудование, предназначенное для работы в системах с минеральными маслами. Основная функция агрегата — стабильная подача рабочей жидкости без пульсаций в два независимых гидравлических контура одновременно. Подобная схема работы делает данный насос оптимальным решением для сложных станочных и прессовых систем, где требуется параллельное и надежное функционирование нескольких приводов.
Условное обозначение и габаритные параметры
Маркировка НПл 16-16/6,3 содержит полную информацию о ключевых характеристиках изделия.
Структура обозначения расшифровывается так:
- НПл – тип изделия: Насос Пластинчатый.
- Первое 16 – рабочий объем первой секции (потока), выраженный в кубических сантиметрах.
- Второе 16 – рабочий объем второй секции, что подтверждает двухпоточность конструкции.
- 6,3 – номинальное рабочее давление, на которое рассчитан агрегат (в мегапаскалях).
Код ТН ВЭД для данного типа гидравлических насосов: 8413.50.000.0.
В таблице ниже приведены основные массогабаритные показатели.
| Параметр | Значение |
|---|
| Масса (вес), кг | 19 |
| Габаритные размеры (Д×Ш×В), мм | 245 × 180 × 175 |
Почему инженер выбрал для гидростанции именно насос пластинчатый НПл 16-16/6,3? Потому что два потока — это в два раза меньше вопросов от механиков!
Подробные технические характеристики
Для технического специалиста принципиально важны точные данные, определяющие возможность встраивания агрегата в существующую систему. Ниже приведены исчерпывающие параметры модели насоса пластинчатого НПл 16-16/6,3.
| Наименование параметра | Значение | Примечание |
|---|
| Модель гидронасоса | НПл 16-16/6,3 | Базовое обозначение |
| Номинальное рабочее давление, МПа | 6,3 | Максимальное давление на выходе |
| Рабочий объем (на один поток), см³ | 16 + 16 | Две одинаковые секции |
| Теоретическая подача (на поток), л/мин | ~12.7 | При номинальной частоте вращения |
| Номинальная частота вращения вала, об/мин | 960 | Оптимальный режим работы |
| Тип рабочей среды | Минеральные масла | Вязкость 20-400 мм²/с |
| Требуемая тонкость фильтрации, мкм | не грубее 25 | Для обеспечения ресурса |
| Диапазон рабочих температур, °C | от -10 до +60 | Рекомендованный режим |
Принцип работы и особенности конструкции
Функционирование насоса пластинчатого НПл 16-16/6,3 основано на классической схеме. В корпусе с эллиптическим статором вращается ротор с радиальными пазами, в которых свободно перемещаются пластины. За счет центробежной силы и давления жидкости в зоне нагнетания пластины прижимаются к поверхности статора, образуя герметичные камеры переменного объема. При вращении ротора объем камер увеличивается на стороне всасывания, затягивая рабочую жидкость, и уменьшается на стороне нагнетания, вытесняя ее под давлением.
Ключевая особенность модели НПл 16-16/6,3 — наличие двух независимых систем всасывания и нагнетания в одном корпусе, что реализовано специальной конструкцией распределительных устройств. Это позволяет обслуживать два гидравлических контура от одного приводного вала с одинаковыми или близкими по значению параметрами расхода и давления.
Преимущества и особенности эксплуатации
Выбор именно пластинчатого насоса НПл 16-16/6,3 для модернизации или ремонта гидравлики дает пользователю ряд практических преимуществ.
- Экономия пространства и упрощение кинематики. Один агрегат заменяет два односекционных насоса, что упрощает конструкцию привода, снижает нагрузку на раму и общую металлоемкость гидростанции.
- Стабильность давления и низкий уровень пульсаций. Пластинчатая схема обеспечивает плавную и равномерную подачу масла, что критически важно для точного оборудования (прессы, станки).
- Высокий эксплуатационный ресурс. При соблюдении требований по фильтрации масла (25 мкм) и допустимой вязкости срок службы насоса пластинчатого НПл 16-16/6,3 превышает 15 000 моточасов.
- Простота сервисного обслуживания. Конструкция агрегата ремонтопригодна. Основные изнашиваемые элементы — пластины, уплотнения вала, распределительные диски — входят в стандартные ремкомплекты.
- Совместимость с типовыми гидросистемами. Стандартные присоединительные размеры вала и фланцев позволяют интегрировать насос НПл 16-16/6,3 в большинство отечественных и импортных систем без сложных переходных элементов.
Режимы работы, ресурс и влияние внешних факторов
Для обеспечения заявленного ресурса гидронасос НПл 16-16/6,3 должен эксплуатироваться в регламентированных условиях. Допустимый температурный диапазон рабочей среды составляет от -10°C до +60°C. При пуске в условиях отрицательных температур рекомендуется использовать масла с соответствующими низкотемпературными свойствами.
Агрегат рассчитан на работу в режиме продолжительной нагрузки на номинальном давлении. Допускаются кратковременные пиковые нагрузки до уровня 6,9 МПа (на 10% выше номинала). Основными факторами, влияющими на снижение ресурса, являются: работа на нерегламентированных жидкостях (растворители, эмульсии), использование без фильтра или с засоренным фильтрующим элементом (тонкость хуже 25 мкм), систематические перегрузки по давлению и частоте вращения.
Сферы применения и типовое оборудование
Двухпоточный насос НПл 16-16/6,3 нашел широкое применение в различных отраслях промышленности, где требуется построение компактных и производительных гидравлических систем. Его часто можно встретить в составе следующего оборудования.
- Металлообрабатывающие станки: Токарные и фрезерные станки с ЧПУ, координатно-расточные станки, агрегатные линии — для питания приводов подач, зажимных механизмов и гидрокопировальных устройств.
- Прессовое оборудование: Гильотинные ножницы, листогибочные прессы, вулканизационные пресса — для создания рабочего усилия в нескольких цилиндрах.
- Специальная и строительная техника: Тракторы, манипуляторы, экскаваторы с гидравлическим управлением — в системах гидроусилителя руля (ГУР) и привода вспомогательных функций.
- Нефтегазовое оборудование: Станки-качалки (СКН), насосные агрегаты для перекачки масел и других некоррозионных жидкостей.
- Сборочные и испытательные стенды: Для создания двух независимых источников давления при тестировании гидроагрегатов.
Типовые ошибки при подборе аналога
При замене вышедшего из строя или поиске аналога насоса пластинчатого НПл 16-16/6,3 инженеры часто допускают следующие ошибки.
- Ориентация только на присоединительные размеры фланца и вала без учета требуемой подачи (л/мин) и номинального давления (6,3 МПа).
- Игнорирование требования двухпоточности. Установка односекционного насоса приведет к неработоспособности одного из контуров системы.
- Пренебрежение условиями фильтрации. Подключение насоса к системе без фильтра или с фильтром, не обеспечивающим тонкость очистки 25 мкм, гарантированно приведет к ускоренному износу пластин и статора.
- Неучет температурного режима. Применение в системах с постоянной температурой масла выше +60°C требует дополнительных мер (охлаждение, специальное масло), иначе ресурс резко сокращается.
Виды изображений и их описание

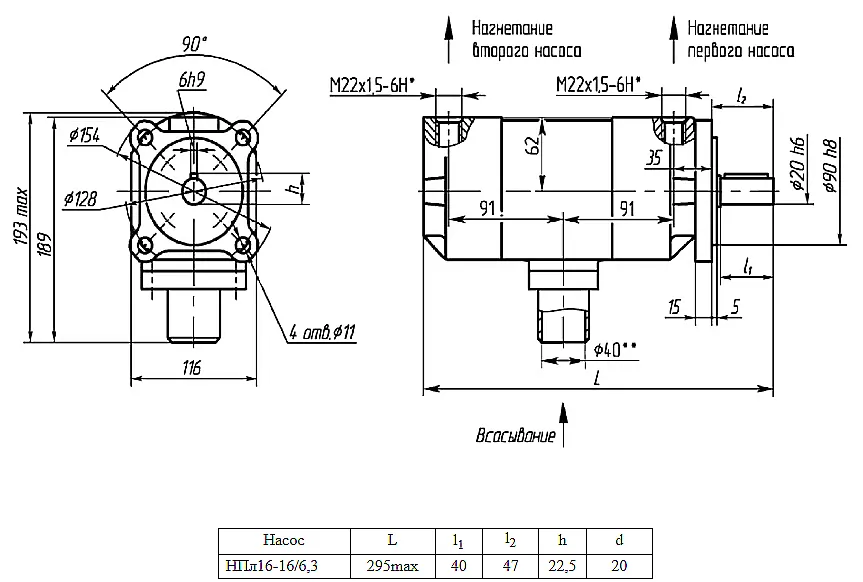

Технический чертеж с габаритными и присоединительными размерами двухпоточного насоса НПл 16-16/6,3. Вид сбоку и спереди.
Схема расположения отверстий под крепеж и подсоединения гидравлических линий к насосу пластинчатому модели НПл 16-16/6,3.
Формирование заказа: примеры
Для оперативного оформления заявки рекомендуем указывать информацию в следующем формате. Это ускорит подбор и расчет стоимости.
Пример 1 (базовая поставка):
Насос пластинчатый НПл 16-16/6,3, производитель ГИДРАВЛИК. Количество: 2 штуки. Без дополнительных требований.
Пример 2 (поставка под специфичные условия):
Насос пластинчатый НПл 16-16/6,3, с фланцем под болты М12 по ГОСТ 12815-80. Длина консоли вала — 55 мм. Комплектация паспортом и сертификатом. Количество: 1.
Вопросы по насосу пластинчатому НПл 16-16/6,3 (FAQ)
Ответы на наиболее частые вопросы наших клиентов, которые помогут принять решение о выборе и эксплуатации.
Как подобрать нужную модель насоса по давлению и расходу?
Основные критерии — требуемое давление в системе и суммарный расход на оба контура. Пластинчатый насос НПл 16-16/6,3 обеспечивает давление до 6,3 МПа (63 кгс/см²). Его суммарная теоретическая подача при 960 об/мин составляет около 25,4 л/мин (по ~12,7 л/мин на поток). Если ваши параметры совпадают или находятся в допустимых пределах (±10-15%), данная модель подойдет.
Какие сроки поставки по России и есть ли насос на складе?
Базовая модель насоса пластинчатого НПл 16-16/6,3 часто есть в наличии на центральном складе в Москве. Поставка в большинство регионов РФ (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города) занимает от 2 до 7 рабочих дней в зависимости от удаленности. Отгрузка производится ежедневно.
Насколько насос устойчив к работе в сложных условиях (мороз, пыль)?
Агрегат рассчитан на работу при температурах от -10°C. Для более холодного климата требуется использование морозостойких масел серий МГЕ. Конструкция насоса НПл 16-16/6,3 не имеет открытых трущихся пар, поэтому умеренная запыленность не критична, однако вентиляционные отверстия в муфте или кожухе должны оставаться чистыми. При работе в условиях абразивной пыли рекомендуется дополнительная защита сальникового узла.
Возможна ли замена данным насосом устаревших моделей других производителей?
Да, часто насос НПл 16-16/6,3 используется как прямая или адаптивная замена устаревших двухпоточных пластинчатых насосов. Ключевые параметры для проверки совместимости: присоединительные размеры фланца (межосевое расстояние и диаметр отверстий), размер шпонки и диаметр вала, направление вращения. Наши инженеры готовы провести консультацию и подобрать полный комплект переходников при необходимости. Для этого оставьте заявку через сайт.
