Описание и назначение
Насос пластинчатый НПл 25-40/6,3 представляет собой надежный двухпоточный гидравлический агрегат, предназначенный для создания рабочего давления и обеспечения циркуляции минеральных масел в системах промышленного оборудования. Основная функция модели – стабильная подача рабочей жидкости в две независимые гидравлические линии под номинальным давлением 6,3 МПа. Оборудование востребовано при комплектации станочного парка, прессов, строительной техники и другого промышленного гидравлического оборудования.
Габариты и вес
Корпус насоса пластинчатого НПл 25-40/6,3 отличается компактностью и рациональным расположением узлов крепления. Модель унифицирована по присоединительным поверхностям с рядом отечественных и импортных аналогов. Габаритные размеры составляют 280×220×180 мм (Д×Ш×В). Общая масса агрегата в сборе – 19 кг. Оборудование поставляется под Код ТН ВЭД 8413.50.000 (насосы для жидкостей, с ручным или другим приводом, поршневые).
| Параметр | Значение | Ед. изм. |
|---|
| Длина | 280 | мм |
| Ширина | 220 | мм |
| Высота | 180 | мм |
| Масса | 19 | кг |
| Код ТН ВЭД | 8413.50.000 |
Наглядная схема расположения основных узлов насоса пластинчатого НПл 25-40/6,3.

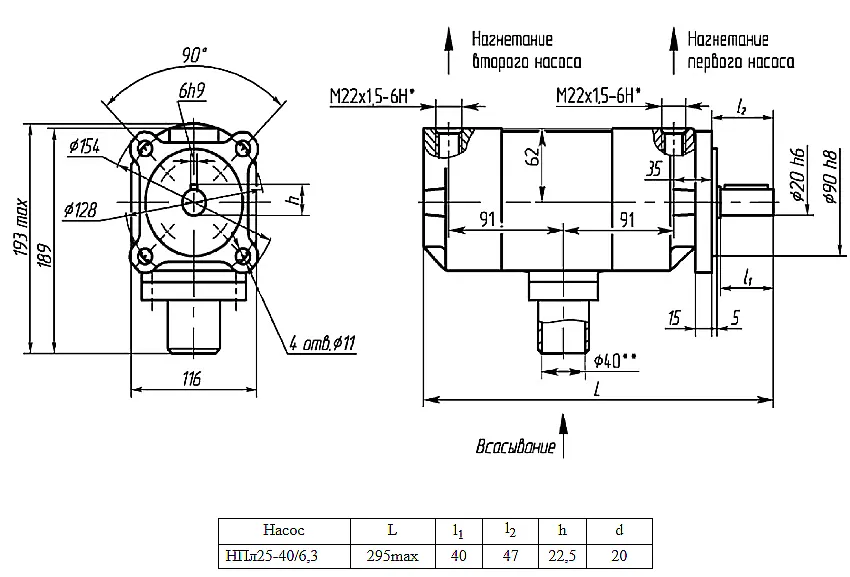

Схема с габаритными и монтажными размерами для проверки совместимости с местом установки.
Разговор двух инженеров на производстве: «Почему остановился цех?» – «Насос пластинчатый НПл 25-40/6,3 вышел из строя, заклинило…» – «Как же так, он должен был работать как часы!» – «Да, должен, но мы, в отличие от насоса, забыли его обслужить». Поверьте, своевременное ТО и качественное масло для насоса пластинчатого НПл 25-40/6,3 решают всё.
Технические характеристики
| Наименование параметра | Величина |
|---|
| Номинальное рабочее давление | 6,3 МПа |
| Диапазон рабочих давлений | 0 – 6,3 МПа |
| Подача (производительность) | 21,1 – 35,7 л/мин |
| Рабочий объем первого потока | 25 см³ |
| Рабочий объем второго потока | 40 см³ |
| Частота вращения вала (номинальная/макс.) | 960 об/мин |
| Тип рабочей среды | Минеральные масла для гидросистем |
| Кинематическая вязкость масла (рекомендуемая) | 20 – 400 мм²/с |
| Диапазон рабочих температур среды | от -10°C до +60°C |
| Требуемая тонкость фильтрации масла | не менее 25 мкм |
| Основной тип присоединения | Фланцевый (возможны резьбовые варианты) |
| Общая масса агрегата | 19 кг |
Преимущества и особенности эксплуатации
Насос пластинчатый НПл 25-40/6,3 обеспечивает ряд значимых эксплуатационных преимуществ для пользователей гидравлического оборудования.
- Снижение затрат за счет двухпоточной конструкции: Один агрегат обслуживает две гидравлические линии, что экономит место на гидростанции и упрощает монтаж.
- Высокая стабильность давления: Конструкция с пластинами обеспечивает плавную подачу жидкости с минимальной пульсацией, что положительно сказывается на работе исполнительных механизмов.
- Увеличенный ресурс работы: Использование качественных материалов для пластин и статора, а также наличие в системе эффективной фильтрации масла, позволяют достичь ресурса не менее 5000 моточасов.
- Совместимость с типовыми гидросистемами: Габаритные и присоединительные размеры унифицированы, что облегчает замену вышедших из строя узлов или модернизацию оборудования.
- Простота сервисного обслуживания: Конструкция обеспечивает легкий доступ к основным узлам при проведении ремонтных работ.
Принцип работы в гидравлической системе
Функционирование насоса пластинчатого НПл 25-40/6,3 основано на принципе изменения объема рабочих камер. Вращение от приводного двигателя передается на ротор, в пазах которого свободно перемещаются пластины. Под действием центробежной силы пластины прижимаются к внутренней поверхности статора, имеющей эллиптическую форму. В результате создаются изолированные камеры, объем которых изменяется при вращении: в зоне всасывания объем увеличивается, создавая разряжение и подсасывая масло из бака; в зоне нагнетания объем уменьшается, выталкивая масло под давлением в напорную магистраль. Два независимых ротора обеспечивают работу двух гидравлических контуров.
Температурный режим работы и срок службы
Для обеспечения заявленного ресурса работы насоса пластинчатого НПл 25-40/6,3 критически важно соблюдение температурного режима. Допустимый диапазон эксплуатации – от -10°С до +60°С. При температурах ниже -10°С требуется применение морозостойких масел и, возможно, система предпускового подогрева гидравлической жидкости. Агрегат рассчитан на продолжительную работу в режиме непрерывного цикла. Основными факторами, сокращающими срок службы, являются: работа на загрязненном масле (требуемая тонкость фильтрации – 25 мкм), превышение номинального давления 6,3 МПа, установка без предохранительных клапанов в системе, работа на маслах с неподходящей вязкостью или химическим составом. Плановое сервисное обслуживание включает замену уплотнений и проверку состояния пластин каждые 1000 часов работы.
Область применения и типичное оборудование
Данная модель предназначена для установки в гидроприводы различного промышленного оборудования, где требуется стабильная подача масла под давлением до 6,3 МПа. Основные сферы применения:
- Металлообрабатывающие станки: Токарные, фрезерные, шлифовальные станки для подачи СОЖ и управления зажимными устройствами.
- Прессовое оборудование: Гидравлические прессы для металлообработки, штамповки, ковки.
- Строительная и дорожная техника: Узлы подъема рабочих органов, управления отвалами бульдозеров, выдвижением опор.
- Специальная техника: Подъемники, краны-манипуляторы, автовышки.
- Гидростанции и насосные группы: В качестве основного или резервного источника давления в стационарных и мобильных гидросистемах.
Типичные ошибки при подборе
- Выбор насоса только по присоединительным размерам без учета требуемой производительности (расхода). Это может привести к перегрузке двигателя или недостаточной скорости работы гидроцилиндров.
- Игнорирование требований к чистоте рабочей жидкости. Несоответствующая фильтрация масла приводит к быстрому износу пластин и статора, сокращая ресурс узла в разы.
- Неучет температурного диапазона эксплуатации. Установка стандартного насоса пластинчатого НПл 25-40/6,3 в неотапливаемый цех зимой без применения специальных масел.
- Неправильное согласование типа рабочей среды. Использование моделей, предназначенных исключительно для минеральных масел, с другими типами жидкостей (например, эмульсиями или ПГС).
- Подключение напрямую к электродвигателю без проверки соосности валов, что вызывает вибрации и преждевременный выход из строя подшипников.
Расшифровка условного обозначения НПл 25-40/6,3
Маркировка агрегата несет в себе всю ключевую информацию о его параметрах:
- НПл – базовое обозначение серии: Насос Пластинчатый.
- 25 – рабочий объем первого гидравлического потока, выраженный в кубических сантиметрах.
- 40 – рабочий объем второго гидравлического потока, выраженный в кубических сантиметрах.
- 6,3 – номинальное рабочее давление на выходе каждого потока, выраженное в мегапаскалях (МПа).
Таким образом, насос пластинчатый НПл 25-40/6,3 представляет собой двухпоточный агрегат с объемами 25 и 40 см³ соответственно, рассчитанный на давление до 6,3 МПа.
Запасные части и состав ремкомплекта
Наиболее подвержены износу в процессе эксплуатации именно те элементы, которые обеспечивают герметичность камер и передачу момента. Ключевые запчасти, которые следует иметь в резерве:
| Наименование элемента | Тип износа / причина замены |
|---|
| Пластины (лопатки) | Абразивный износ торцов и рабочих граней из-за загрязненного масла или работы без смазки на пуске. |
| Уплотнения вала (манжеты, сальники) | Потеря эластичности, «дубление», механическое повреждение. Приводят к утечкам масла из корпуса. |
| Подшипники ротора | Выработка, появление люфта из-за перекосов при монтаже, недостаточной смазки или перегрузок. |
| Распределительный диск (торцевая пластина) | Износ рабочей поверхности, появление задиров из-за плохой фильтрации или абразивных частиц. |
| Пружины пластин | Потеря упругости, поломка. Приводит к плохому прижиму пластин к статору и падению производительности. |
Полноценный ремкомплект для насоса пластинчатого НПл 25-40/6,3 включает в себя полный набор уплотнений (манжеты, кольца), комплект новых пластин, прокладки корпусные и дистрибьютора.
Примеры оформления заказа
При заказе важно уточнить не только базовую модель, но и вариант исполнения, необходимый для вашей системы.
- Базовая модель: НПл 25-40/6,3 – стандартное исполнение с фланцевым креплением и стандартными присоединительными отверстиями под трубопровод.
- Модификация под резьбовое подключение: НПл 25-40/6,3-02 – модель со штуцерным (резьбовым) подключением напорной и всасывающей линий вместо стандартного фланцевого.
- Комплект для сервиса: НПл 25-40/6,3 в сборе с фильтром тонкой очистки и манометром для контроля давления у входа в систему.
Наши специалисты помогут точно подобрать нужную конфигурацию под вашу гидросистему. Связаться с нами можно через форму на сайте заказа обратного звонка.
