Насос пластинчатый НПл 12,5-40/6,3 – это двухпоточный гидравлический агрегат, предназначенный для создания и поддержания стабильного рабочего давления в контурах промышленного оборудования. Он обеспечивает надежную подачу гидравлической жидкости в системах станков, прессов и различной спецтехники.
Основные параметры и Код ТН ВЭД
Гидравлический насос характеризуется компактными габаритами и умеренной массой, что упрощает его монтаж и интеграцию в существующие гидростанции. Код ТН ВЭД для данной категории товаров: 8413.50.000.
| Параметр | Значение |
|---|
| Длина, мм | 280 |
| Ширина, мм | 220 |
| Высота, мм | 190 |
| Масса, кг | 19 |
– Почему инженер взял насос пластинчатый НПл 12,5-40/6,3 на пикник? Чтобы создать давление в компании – ведь даже в отдыхе нужна стабильная подача позитива!
Технические характеристики и производительность
Ключевые эксплуатационные параметры насосной группы определяют область её применения. Модель насос пластинчатый НПл 12,5-40/6,3 рассчитана на продолжительную работу в различных режимах нагрузки.
| Параметр | Значение |
|---|
| Рабочее давление, МПа (макс.) | 6.3 |
| Подача (расход), л/мин | 9.7 – 35.7 |
| Рабочий объем, см³ | 12.5 и 40 (два потока) |
| Рекомендуемая частота вращения, об/мин | 960 |
| Тип рабочей среды | Минеральные гидравлические масла |
| Присоединительные размеры | Стандартные фланцевые, согласно чертежу |
Расшифровка условного обозначения модели
Индекс НПл 12,5-40/6,3 содержит всю необходимую информацию для технического специалиста:
НПл – Насос Пластинчатый.
12,5 – рабочий объем первого потока, см³.
40 – рабочий объем второго потока, см³.
6,3 – номинальное рабочее давление, МПа.
Преимущества и особенности эксплуатации
Выбор модели насос пластинчатый НПл 12,5-40/6,3 для оснащения или ремонта гидросистемы обеспечивает ряд эксплуатационных выгод:
Повышение надежности системы. Двухпоточная конструкция позволяет разделять контуры или создавать резерв, что снижает риск полного останова оборудования.
Стабильность параметров. Агрегат поддерживает заданное давление в широком диапазоне расходов, минимизируя пульсации.
Увеличение ресурса работы. Прочная конструкция роторной группы и качественные материалы обеспечивают длительный срок службы при соблюдении условий фильтрации масла.
Универсальность подключения. Стандартные присоединительные размеры облегчают замену вышедших из строя узлов или модернизацию гидростанции.
Сокращение простоев. Наличие данного насоса на складе поставщика позволяет оперативно провести ремонт, минимизировав время простоя критичного оборудования.
Принцип работы в составе гидравлической системы
Насос пластинчатый НПл 12,5-40/6,3 функционирует по принципу изменения объема рабочих камер. В корпусе насоса эксцентрично относительно статора вращается ротор с радиально установленными пластинами. Под действием центробежной силы пластины выдвигаются, образуя герметичные полости. В зоне всасывания объем полости увеличивается, создавая разрежение и забор рабочей жидкости из бака через входной патрубок. При дальнейшем вращении в зоне нагнетания объем полости уменьшается, вытесняя жидкость под давлением до 6.3 МПа в напорную магистраль гидросистемы. Два независимых потока позволяют обслуживать разные контуры или суммировать производительность.
Температурный режим, ресурс и факторы влияния на срок службы
Допустимый диапазон температур окружающей среды для работы агрегата составляет от -10°C до +60°C. Рекомендуемая вязкость рабочего масла: 20–400 мм²/с. Ресурс насос пластинчатый НПл 12,5-40/6,3 при правильной эксплуатации превышает 5000 моточасов. На долговечность напрямую влияют:
Качество и чистота рабочей среды. Обязательна установка фильтров тонкой очистки (не грубее 25 мкм) на линии всасывания и давления.
Соблюдение регламента сервисного обслуживания, включая своевременную замену масла и фильтрующих элементов.
Отсутствие кавитации, которая возникает при работе на завоздушенной жидкости или превышении допустимой частоты вращения.
Соблюдение паспортного давления, исключающее работу в режиме постоянной перегрузки.
Область применения и типовое оборудование
Данная модель гидронасоса широко используется в различных отраслях промышленности и сервиса для привода исполнительных механизмов. Насос пластинчатый НПл 12,5-40/6,3 можно встретить в гидросистемах:
Металлообрабатывающих станков (токарные, фрезерные, сверлильные группы).
Прессового оборудования для штамповки, гибки и брикетирования.
Специальной и сельскохозяйственной техники (подъемники, манипуляторы, пресс-подборщики).
Вспомогательных систем в нефтегазовой и энергетической отраслях.
Станочного парка ремонтных и сервисных предприятий.
Состав ремкомплекта и часто заменяемые детали
Для проведения технического обслуживания и ремонта рекомендуется использовать оригинальные запасные части. Наиболее подвержены износу следующие компоненты, особенно при работе на загрязненном масле или в экстремальных температурных условиях:
| Наименование детали | Типичная причина износа/замены |
|---|
| Комплект пластин (лопаток) ротора | Абразивный износ из-за плохой фильтрации масла |
| Уплотнительные манжеты и кольца | Потеря эластичности, термостарение, разрыв |
| Распределительная крышка (золотниковая пара) | Износ рабочих поверхностей, приводящий к падению давления и росту внутренних утечек |
| Подшипники ротора | Естественный износ, недостаток смазки |
Габаритные и присоединительные размеры
Перед монтажом необходимо сверить габариты и посадочные места с параметрами вашего оборудования. Это исключит ошибки при установке и подключении насоса.

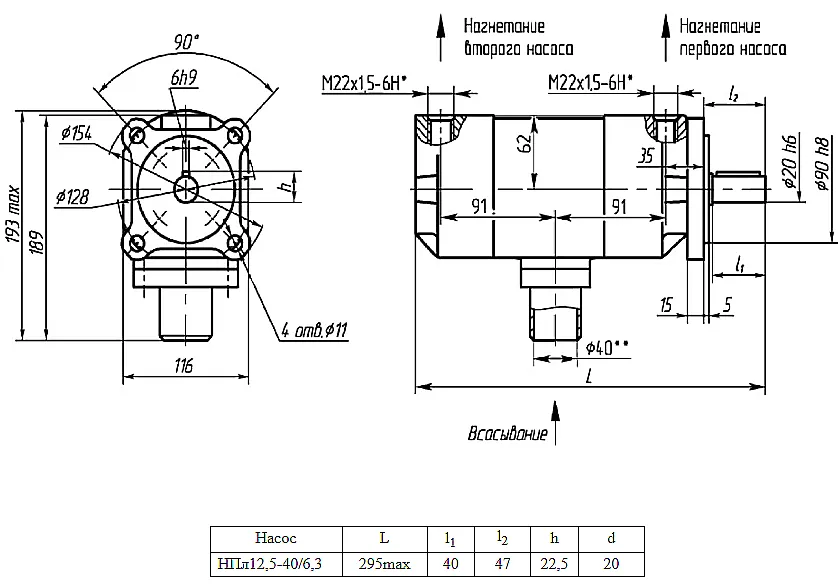

Габаритный чертеж насоса НПл 12,5-40/6,3 с указанием основных размеров для интеграции.
Схема присоединительных фланцев и отверстий для крепления насоса НПл 12,5-40/6,3.
Типичные ошибки при подборе насоса
Избегайте следующих распространенных ошибок, чтобы обеспечить корректную и долговечную работу гидросистемы:
Выбор только по присоединительным размерам. Необходимо учитывать соответствие по рабочему давлению (6.3 МПа) и требуемой производительности (подаче).
Игнорирование типа рабочей среды. Модель рассчитана на минеральные масла. Использование других жидкостей (например, на водной основе) недопустимо без консультации с производителем.
Неучет температурного диапазона. Эксплуатация при температурах ниже -10°C или выше +60°C может привести к ускоренному износу уплотнений и изменению вязкости масла.
Пренебрежение качеством масла и фильтрацией. Отсутствие фильтра или его несвоевременная замена – основная причина преждевременного выхода из строя пластин и роторной группы.
Варианты оформления заказа
При обращении к поставщику укажите полное обозначение интересующей вас модификации:
НПл 12,5-40/6,3 – базовая модель для стандартных условий эксплуатации.
НПл 12,5-40/6,3-УХЛ4 – исполнение для умеренного и холодного климата (до -40°С).
НПл 12,5-40/6,3-Т – тропическое исполнение для работы в условиях повышенной влажности и температуры.
Каждая поставка включает насос в сборе, установочный фланец, комплект уплотнений и паспорт изделия. Заказ можно оформить через сайт https://777-gidra.ru или по телефону, согласовав все технические детали с инженером.
Поставки по России и СНГ
Купить надежный насос пластинчатый НПл 12,5-40/6,3 бренда ГИДРАВЛИК вы можете у официального поставщика – компании ГИДРАВЛИКА. Мы организуем быструю доставку оборудования во все регионы Российской Федерации. Специалисты компании готовы оказать техническую поддержку, помочь с подбором аналога под вашу систему и проконсультировать по вопросам монтажа и обслуживания. Обращайтесь для получения коммерческого предложения и уточнения сроков поставки.
