Насос пластинчатый НПл 40-40/6,3 представляет собой двухсекционный гидравлический насос, предназначенный для подачи рабочей жидкости (минеральных масел) в два контура гидросистемы. Он обеспечивает надежную работу промышленного оборудования, где необходима стабильная производительность при умеренном давлении. Основная область применения включает гидравлические приводы станков, прессов и технологических линий.
Описание и технические параметры
Модель НПл 40-40/6,3 отличается сдвоенной конструкцией, что позволяет использовать один привод для питания двух независимых или дублируемых гидравлических контуров. Это решение оптимизирует компоновку гидростанции и снижает общие затраты. Ключевыми преимуществами данного насоса пластинчатого НПл 40-40/6,3 являются равномерная производительность по обоим потокам, устойчивость к пульсациям и сравнительно низкий уровень шума во время работы.
Основные параметры, вес и кодировка
Масса агрегата составляет 19 килограмм, что соответствует компактной и надежной конструкции. Общие габаритные размеры не превышают 285 мм в длину, 240 мм в ширину и 210 мм в высоту, что облегчает монтаж в стесненных условиях. Для подключения используется фланец с размерами 180×150 мм и отверстиями под крепежные элементы М12. Внешнеторговый код данного изделия (ТН ВЭД) – 8413 50 000 0.

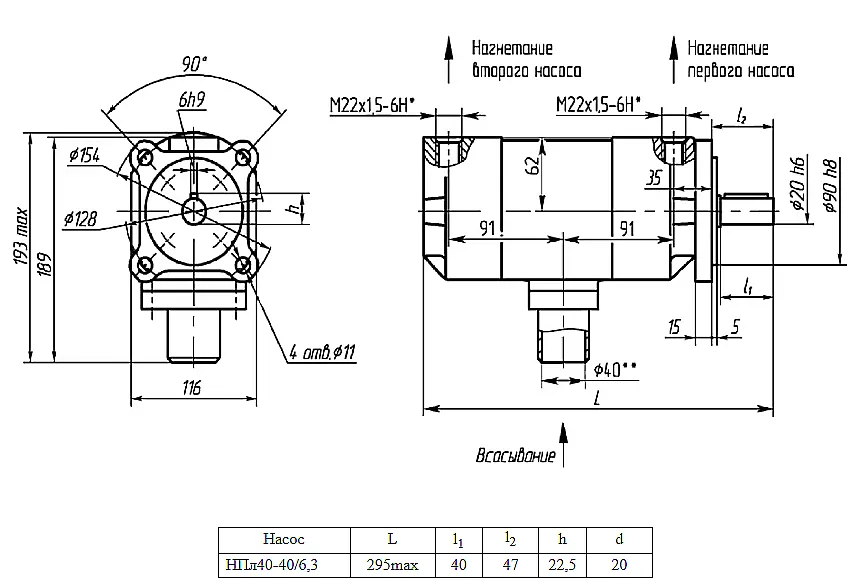

Чертеж для проверки посадочных мест и монтажного пространства перед установкой.
Схема расположения крепежных отверстий и центральных отверстий для подключения гидролиний.
Ниже приведена сводная таблица с ключевыми техническими характеристиками и габаритами:
| Параметр | Значение |
|---|
| Режим работы и давление | Номинальное давление, МПа | 6,3 |
| Тип рабочей среды | Минеральные гидравлические масла |
| Диапазон рабочих температур, °С | от -10 до +60 |
| Производительность и подключение | Рабочий объем каждой секции, см³ | 40 |
| Теоретическая подача (при n=960 об/мин), л/мин | 35,7 (на каждый поток) |
| Частота вращения вала, об/мин | 960 |
| Тип присоединения | Фланец |
| Габариты и масса | Масса насоса, кг | 19 |
| Габаритные размеры (Д×Ш×В), мм | 285×240×210 |
| Классификация | Код ТН ВЭД | 8413 50 000 0 |
Директор завода спрашивает главного инженера: «Почему в проекте заложен именно насос пластинчатый НПл 40-40/6,3?». Тот отвечает: «Потому что один такой насос работает за двоих, а претензий, в отличие от некоторых сотрудников, не предъявляет».
Преимущества и особенности эксплуатации
Выбор данной модели гидронасоса предоставляет пользователю ряд практических выгод для производственного цикла.
- Снижение простоя оборудования. Двухпоточная конструкция обеспечивает подачу жидкости в два контура одновременно, что позволяет отказаться от установки дополнительного насоса и упростить систему.
- Увеличение ресурса гидросистемы. Равномерная нагрузка на подшипниковые узлы и сбалансированность конструкции способствуют долговечной работе агрегата.
- Удобство интеграции. Стандартные фланцевые размеры облегчают замену устаревших или вышедших из строя насосов на аналогичные гидроагрегаты без переделки станины.
- Совместимость с типовыми системами. Насос пластинчатый НПл 40-40/6,3 рассчитан на работу с минеральными маслами, которые являются стандартной рабочей средой для большинства промышленных гидроприводов в России.
- Стабильность давления на выходе. Пластинчатая схема работы обеспечивает низкий уровень пульсаций, что благоприятно сказывается на точности работы исполнительных механизмов.
Принцип действия в гидравлической системе
Работа насоса пластинчатого НПл 40-40/6,3 основана на изменении объема рабочих камер. Вращение от приводного вала передается на ротор, в пазах которого свободно перемещаются пластины. Центробежная сила и давление рабочей жидкости прижимают пластины к поверхности статора овальной формы. При вращении объем камер между пластинами, ротором и статором попеременно увеличивается (фаза всасывания) и уменьшается (фаза нагнетания). Таким образом создается непрерывный поток масла под давлением. В данной двухсекционной модели этот процесс происходит в двух независимых секциях, размещенных в общем корпусе.
Условия работы, ресурс и факторы влияния
Длительная и безотказная эксплуатация насоса пластинчатого НПл 40-40/6,3 возможна при соблюдении регламентированных условий. Допустимый температурный диапазон окружающей среды и рабочей жидкости составляет от -10°C до +60°C. При отрицательных температурах пуск рекомендуется производить на маслах с низкой температурой застывания.
Ожидаемый ресурс до капитального ремонта составляет порядка 8000 часов при работе в номинальном режиме и соблюдении требований к чистоте масла. Ключевыми факторами, сокращающими срок службы, являются: превышение рабочего давления, работа на жидкостях с высокой абразивной загрязненностью (требуется фильтр тонкостью не грубее 25 мкм), несоблюдение вязкостного диапазома (рекомендуется 20-400 мм²/с) и наличие в системе кавитации.
Оборудование и сферы применения
Данный гидронасос нашел широкое применение в различных отраслях промышленности благодаря своей универсальности и надежности.
Основные типы оборудования, где используется насос пластинчатый НПл 40-40/6,3:
- Металлообрабатывающие станки: токарные, фрезерные, шлифовальные – для питания гидроприводов подачи, зажимных патронов и механизмов смены инструмента.
- Прессовое оборудование: гидравлические пресса для штамповки, гибки, правки металла.
- Подъемно-транспортная техника: гидравлические системы манипуляторов, погрузчиков и подъемных платформ.
- Специализированные производственные линии: оборудование для литья пластмасс, упаковочные автоматы, линии нанесения покрытий.
- Гидростанции и насосные группы стационарного и мобильного исполнения, предназначенные для централизованного снабжения нескольких потребителей.
Ремонтный комплект и уязвимые элементы
Для поддержания работоспособности насоса пластинчатого НПл 40-40/6,3 рекомендуется иметь ремонтный комплект. Он включает детали, подверженные естественному износу.
| Наименование запчасти | Типичная причина износа |
|---|
| Комплект пластин (лопаток) | Абразивный износ из-за загрязненного масла или работы на пределе давления. |
| Уплотнительные кольца и манжеты вала | Потеря эластичности, растрескивание от высоких температур или несовместимости с рабочей средой. |
| Распределительная пластина (торцевой диск) | Износ контактной поверхности от трения пластин, образование рисок. |
| Уплотнения подшипниковых узлов | Разрушение от вибрационных нагрузок или перекосов при монтаже. |
Типовые ошибки при подборе гидронасоса
Во избежание неполадок и несоответствия системе следует учитывать следующие моменты:
- Подбор только по присоединительным размерам. Необходимо сверять не только габариты фланца, но и рабочее давление, расход и направление вращения вала.
- Игнорирование требований к рабочей среде. Модель НПл 40-40/6,3 предназначена для минеральных масел. Использование других жидкостей (например, эмульсий, ПГС) без согласования с производителем недопустимо.
- Неучет температурного режима цеха или улицы. Эксплуатация за пределами диапазона -10°C…+60°C приводит к ускоренному износу и отказам.
- Несоответствие вязкости масла. Слишком густое масло вызывает перегрузку привода, слишком жидкое – увеличение внутренних утечек и падение КПД.
Расшифровка заводского обозначения
Индекс модели НПл 40-40/6,3 структурирован и несет всю необходимую для подбора информацию:
НПл – тип изделия: Насос Пластинчатый.
40 (первое число) – геометрический рабочий объем первой секции, кубические сантиметры.
40 (второе число) – геометрический рабочий объем второй секции, кубические сантиметры.
6,3 – номинальное рабочее давление, выражаемое в мегапаскалях (МПа).
Проверка совместимости по габаритам
Перед заказом насоса пластинчатого НПл 40-40/6,3 критически важно убедиться в его механической совместимости с существующей установкой. Для этого необходимо сравнить предоставленные габаритные чертежи с посадочным местом на гидростанции или приводе. Ключевые проверяемые параметры: расстояние между осями крепежных отверстий на фланце (180×150 мм), диаметр и шаг резьбы этих отверстий (М12), габаритная длина насоса от плоскости фланца до торца вала, а также диаметр и тип шлицевого соединения приводного вала. Несоответствие любого из этих размеров потребует изготовления переходной плиты или замены муфты.
Варианты оформления заказа
Поставка осуществляется под конкретные требования заказчика. Вот типичные варианты заявок:
- Базовая комплектация: Насос пластинчатый НПл 40-40/6,3, паспорт изделия, комплект уплотнений для первой замены.
- Комплект для тяжелых условий: Модель НПл 40-40/6,3 с уплотнениями из материала, стойкого к повышенным температурам (до +80°C), с дополнительным комплектом пластин.
- Поставка под модернизацию: Насос НПл 40-40/6,3 в сборе с переходной монтажной плитой, спроектированной под размеры заменяемого устаревшего агрегата заказчика.
О поставщике и доставке
Оборудование бренда ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы обеспечиваем прямые поставки с завода-изготовителя, что гарантирует контроль качества и оптимальные цены. Все изделия проходят обязательные выходные испытания. Наши специалисты готовы предоставить подробную техническую консультацию и помочь с подбором аналога для любой действующей гидросистемы.
Организуем доставку насоса пластинчатого НПл 40-40/6,3 в любой регион России и страны СНГ: в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, Нижний Новгород, а также в Беларусь, Казахстан, Армению и другие государства. Сроки поставки зависят от наличия на складе и удаленности региона.
Для получения коммерческого предложения, уточнения сроков или консультации по техническим параметрам, пожалуйста, оставьте заявку через сайт или свяжитесь с нами через раздел Контакты.
