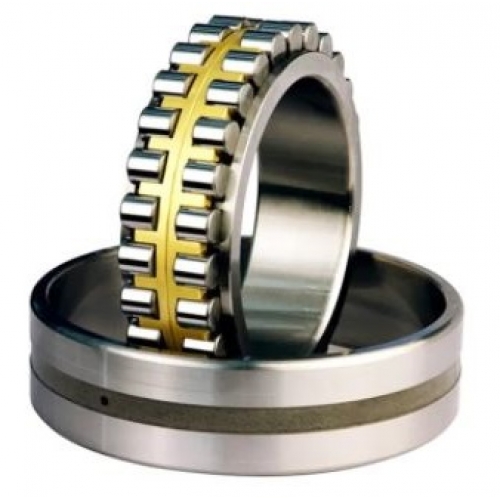

Подшипник 3182140 для токарно-карусельного станка 1531 является двухрядным роликовым радиальным узлом качения, специально разработанным для эксплуатации в условиях экстремальных радиальных нагрузок. Основная его функция — обеспечение прецизионного вращения главного шпинделя станка модели 1531 и его аналогов, исключение люфтов и биения при обработке крупногабаритных тяжелых заготовок.
Ключевые параметры и код ТН ВЭД
Изделие отличается значительной массой и габаритами, соответствующими требованиям к узлам основного привода тяжелых станков. Для корректного подбора совместимых аналогов и прохождения таможенного оформления необходимо учитывать код товарной номенклатуры внешнеэкономической деятельности.
Вес, габаритные размеры и Код ТН ВЭД:
| Параметр | Единица измерения | Значение |
|---|
| Масса | кг | 21,9 |
| Габаритные размеры (наружный диаметр × внутренний диаметр × ширина) | мм | 310 × 200 × 82 |
| Код ТН ВЭД | - | 8482 20 000 00 |
Инженер, устанавливая подшипник 3182140 для токарно-карусельного станка 1531, говорит ученику: "Запомни главное правило — если он не сопротивляется при запрессовке, значит, ты купил не ту модель! Конус — наш закон".
Технические характеристики и эксплуатационные параметры
Технические характеристики определяют область применения и возможность замены устаревших узлов. Данный подшипник 3182140 для токарно-карусельного станка 1531 выдерживает как динамические, так и статические нагрузки высокой величины.
| Наименование параметра | Значение |
|---|
| Внутренний диаметр (d) | 200 мм |
| Наружный диаметр (D) | 310 мм |
| Ширина (B) | 82 мм |
| Количество роликов | 52 шт. |
| Динамическая грузоподъёмность (C) | 665 кН |
| Статическая грузоподъёмность (C0) | 1140 кН |
| Номинальная частота вращения (для смазки пластичным материалом) | 2800 об/мин |
| Тип посадочного отверстия | Коническое (конусность 1:12) |
| Материал сепаратора | Латунь (стандарт), текстолит (специализированные исполнения) |
Преимущества и особенности эксплуатации
- Максимальная радиальная жёсткость: двухрядная роликовая схема и коническое отверстие обеспечивают минимальный люфт, критически важный для точности обработки на станке 1531.
- Повышенный ресурс работы: наличие смазочной канавки (обозначение W33) позволяет эффективно подавать масло, снижая трение и температуру, что продлевает межсервисные интервалы.
- Идеальная взаимозаменяемость: подшипник 3182140 для токарно-карусельного станка 1531 соответствует оригинальным чертежам завода-изготовителя станка, что исключает проблемы с монтажом.
- Уменьшение технологических простоев: длительный срок службы (от 15 000 часов) и стойкость к нагрузкам снижают частоту внеплановых остановок оборудования для ремонта.
- Широкая совместимость: узел подходит не только для станков 1531, но и для ряда другого металлообрабатывающего и прессового оборудования, работающего со значительными радиальными усилиями.
Принцип функционирования в гидросистеме станка
В узле главного привода или вращающегося стола подшипник 3182140 для токарно-карусельного станка 1531 воспринимает исключительно радиальные нагрузки от массы и усилия резания заготовки. Коническая форма посадочного отверстия обеспечивает надёжную посадку на вал с натягом, а двухрядные ролики распределяют давление по большей площади дорожки качения. Латунный сепаратор удерживает ролики на заданном расстоянии, предотвращая их контакт и обеспечивая равномерное вращение. Система смазки через канавку W33 подаёт пластичную смазку в зону контакта, предотвращая сухое трение.
Температурный режим и влияние условий эксплуатации на ресурс
Официальный допустимый диапазон рабочих температур составляет от -30°C до +120°C. Узел предназначен для продолжительной работы в режиме непрерывного вращения под постоянной нагрузкой. Факторами, критически влияющими на ресурс данного подшипника 3182140 для токарно-карусельного станка 1531, являются:
- Соблюдение рекомендованного типа и марки смазки (термостойкие пластичные смазки на литиевой основе).
- Чистота масла и наличие эффективной системы фильтрации консистентной смазки от абразивных частиц.
- Соблюдение монтажного натяга, заданного коническим отверстием (конусность 1:12). Неправильная посадка приводит к неравномерному распределению нагрузки и ускоренному износу.
- Недопустимость осевых или комбинированных нагрузок, для которых данный узел не предназначен.
Область применения и типы оборудования
Основное и прямое назначение — подшипник 3182140 для токарно-карусельного станка 1531. Однако его технические характеристики позволяют применять его на другом промышленном оборудовании с высокими требованиями по радиальной жёсткости:
- Токарно-карусельные и вертикально-фрезерные станки повышенной мощности (модели 1541, 1551).
- Редукторы мощных экструдеров и валы прокатных станов.
- Опорные узлы тяжёлых промышленных прессов.
- Оборудование металлургической, судостроительной и энергетической отраслей.
Состав ремкомплекта и типовые элементы износа
Полноценный ремкомплект для данного подшипника на практике используется редко, так как узел чаще меняется целиком. Однако при восстановлении станочного оборудования могут потребоваться отдельные компоненты для ремонта или диагностики посадочных мест.
| Наименование элемента | Причина и условия износа |
|---|
| Набор роликов (52 шт.) | Выкрашивание рабочих поверхностей вследствие усталости металла, перегрузок или недостаточной смазки. |
| Сепаратор (латунный или текстолитовый) | Пластическая деформация или разрушение перемычек при критических перегревах или превышении предельной частоты вращения. |
| Уплотнительные кольца и защитные крышки (при наличии) | Потеря эластичности и растрескивание из-за термического старения или несоответствия смазочному материалу. |
| Коническое установочное кольцо или втулка | Износ посадочных поверхностей при многократных перепрессовках или использовании некачественного инструмента. |
Типичные ошибки при подборе аналога
- Пренебрежение суффиксом "К": выбор модели 3182140 без буквы "К" (с цилиндрическим отверстием) сделает монтаж невозможным или не обеспечит требуемого натяга.
- Игнорирование класса точности: для рядового ремонта подходит класс 0, но для восстановления прецизионного оборудования необходимы классы P5/P4.
- Несоответствие статической грузоподъёмности: установка подшипника с меньшей статической нагрузкой (C0) приведёт к его мгновенной деформации и аварии.
- Неправильная интерпретация размеров: внутренний диаметр в 200 мм соответствует номиналу, но фактическое значение зависит от конусности и величины регулировочного натяга.
Условное обозначение и его расшифровка
Маркировка 3182140 построена по ГОСТ: цифра 3 обозначает серию по ширине и наружному диаметру (сверхлегкая серия), 18 — серию диаметров, 2 — серию ширин. Основной диаметр 200 мм получается умножением последних двух цифр (40) на коэффициент 5. Ключевые дополнительные суффиксы: К — коническое посадочное отверстие с конусностью 1:12, Л — латунный сепаратор, Е — сепаратор из текстолита. Основной импортный функциональный аналог — SKF NN3040K с аналогичным коническим отверстием.
Детализация габаритных и присоединительных размеров
Чертёж подшипника 3182140 с указанием посадочных размеров и форм-фактора для проверки совместимости со станочной документацией.
Пример монтажной схемы, показывающей установку подшипника 3182140 с коническим отверстием на шпиндельный вал станка 1531 с использованием регулировочной гайки.
Варианты исполнения и примеры заказа
В зависимости от требуемых параметров точности и условий эксплуатации, можно заказать несколько вариантов подшипника 3182140 для токарно-карусельного станка 1531:
- Базовое исполнение: 3182140КЛ (с коническим отверстием и латунным сепаратором) — оптимально для большинства промышленных задач.
- Прецизионное исполнение: 3182140КЛ P4/P5 — повышенный класс точности для станков, работающих с минимальными допусками.
- Исполнение для агрессивных сред: 3182140КЕ — с текстолитовым сепаратором, обладающим стойкостью к коррозии и некоторым химическим реагентам.
Пример 1: Для восстановления станка 1531 на предприятии в Екатеринбурге был заказан базовый комплект из двух подшипников 3182140КЛ. Пример 2: Для модернизации прецизионного станка в Казани выбрали комплект из четырёх изделий 3182140КЛ класса точности P4. Купить нужную модификацию можно оформив запрос через форму на сайте.
