Описание и назначение двухпоточного пластинчатого насоса
Сдвоенный регулируемый насос пластинчатый НПлР 80/16+НПлР 50/16 представляет собой профессиональное гидравлическое оборудование, скомпонованное в едином корпусе. Конструкция объединяет два независимых насосных агрегата с рабочими объемами 80 и 50 см³ для создания двух независимых или суммарного гидравлических потоков при номинальном давлении до 16 МПа. Основное предназначение — применение в станках, прессовом оборудовании и гидростанциях, где необходима компактность, высокая производительность и возможность регулировки подачи рабочей жидкости в зависимости от давления в системе.
Вес, габариты и код ТН ВЭД
Агрегат отличается габаритными размерами, позволяющими оптимально разместить его в составе насосной группы. С учетом конструкции и материалов корпуса его масса составляет 108,8 кг. Для классификации товара при таможенном оформлении используется Код ТН ВЭД 8413.50.000. Ниже приведены точные данные по габаритам и весу.

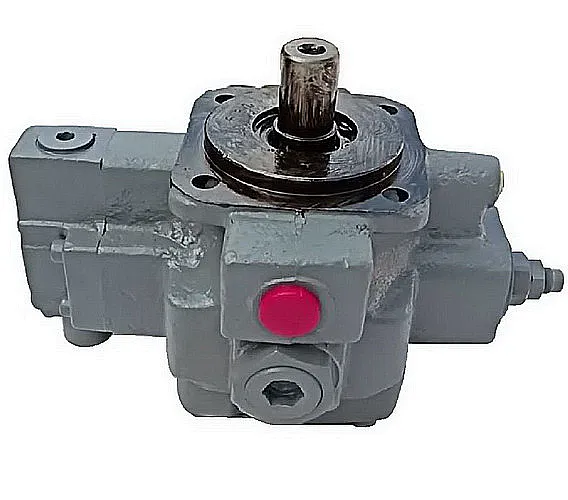

Специализированное изображение насосного агрегата в рабочем положении, демонстрирующее конфигурацию выходных фланцев G 1 1/2 и G 1 1/4.
| Параметр | Модель НПлР 80/16+50/16 |
|---|
| Длина (L), мм | 289 |
| Ширина (W), мм | 237 |
| Высота (H), мм | 351 |
| Масса агрегата, кг | 108.8 |
Инженеры наладчики шутят, что настроить насос пластинчатый НПлР 80/16+НПлР 50/16 проще, чем решить, какой из двух потоков важнее. Он автоматически распределит нагрузку, а специалисту останется лишь проконтролировать стабильность давления!
Технические характеристики пластинчатого насоса
Ключевые параметры агрегата подобраны для обеспечения долговечной и эффективной работы в типовых гидравлических контурах. Главное внимание при подборе уделяется рабочему объему, номинальному давлению и параметрам рабочей среды.
| Характеристика | Значение для модели |
|---|
| Номинальное рабочее давление, МПа | 16.0 |
| Суммарный рабочий объем, см³ | 80 + 50 |
| Номинальная суммарная подача при 1500 об/мин, л/мин | 97.0 + 63.5 = 160.5 |
| Тип рабочей среды | Минеральные масла гидравлические, вязкость 23–45 сСт при 40°C |
| Направление вращения вала | По часовой стрелке (со стороны вала) |
| Диапазон рабочих температур среды, °C | от -20 до +70 |
Преимущества и особенности эксплуатации
Выбор именно двухпоточного пластинчатого насоса НПлР комбинированной конструкции обеспечивает ряд эксплуатационных преимуществ для пользователя:
Экономия пространства и монтажных затрат. Два насоса в одном корпусе требуют только одного места установки и общего привода, что существенно упрощает проектирование насосной станции и снижает ее габариты.
Повышенная надежность и адаптивность. Встроенная автоматическая система регулировки (компенсатор давления) снижает или прекращает подачу масла при достижении заданного порога в 16 М帕, переводя агрегат в режим холостого хода. Это исключает перегрузку двигателя и гидравлической системы, минимизирует энергопотребление.
Универсальность применения. Раздельные потоки позволяют питать разные контуры гидросистемы с разными требованиями по расходу, либо объединять их для увеличения общей производительности. Такая гибкость расширяет область применения насоса пластинчатого НПлР 80/16+НПлР 50/16.
Принцип работы в составе гидросистемы
Функционирование агрегата основано на работе двух роторов с выдвижными пластинами, размещенных в общем корпусе. При вращении от приводного двигателя пластины, перемещаясь по эллиптическому статору, создают камеры переменного объема. За счет этого происходит всасывание рабочей жидкости через всасывающий патрубок и ее нагнетание через нагнетательный под требуемым давлением. Автоматический регулятор, интегрированный в конструкцию насоса пластинчатого НПлР 80/16+НПлР 50/16, отслеживает давление в нагнетательной магистрали. При достижении уставки в 16 МПа он воздействует на статор, уменьшая его эксцентриситет, что приводит к снижению рабочего объема и подачи практически до нуля, но с поддержанием давления.
Температурный режим работы и срок службы
Оборудование рассчитано на работу в широком климатическом диапазоне. Нижний порог температуры масла составляет -20°C, верхний — +70°C. Для запуска при отрицательных температурах допускается вязкость до 400 сСт. Ресурс работы насоса пластинчатого НПлР 80/16+НПлР 50/16 напрямую зависит от условий эксплуатации, главными из которых являются:
• Качество и чистота рабочего масла (рекомендуемый класс чистоты по ISO 4406 — 19/16).
• Своевременное техобслуживание и замена фильтров тонкой очистки.
• Соответствие вязкости масла рабочему температурному диапазону.
• Избегание длительной работы на предельном давлении (пиковые кратковременные нагрузки допустимы).
При соблюдении всех рекомендаций производителя ресурс до первого капитального ремонта может превышать 12 000–15 000 моточасов.
Область применения и типовое оборудование
Двухпоточный насос пластинчатый НПлР 80/16+НПлР 50/16 находит применение в различных отраслях промышленности и сервиса. Его часто используют в качестве силового агрегата для следующих типов машин и установок:
• Промышленное прессовое оборудование: гидравлические прессы для металлообработки, штамповки, литья пластмасс под давлением.
• Станочный парк: обрабатывающие центры с ЧПУ, координатно-пробивные прессы, гибочные станки.
• Строительная и дорожная техника: асфальтоукладчики, механизмы подъема и поворота в экскаваторах, кранах.
• Специализированное оборудование: испытательные стенды, лесоперерабатывающие линии (сучкорезки, окорочные станки), промышленные роботы.
Этот пластинчатый насос совместим с большинством типов минеральных масел классов ISO VG22, VG32, VG46.
Ремонтный комплект и наиболее уязвимые узлы
В процессе эксплуатации некоторые детали подвергаются естественному износу. Для быстрого восстановления работоспособности рекомендуется всегда иметь на складе ремкомплект. В таблице перечислены типовые компоненты, требующие периодической замены.
| Позиция в составе ремкомплекта | Причина и условия износа |
|---|
| Комплект пластин (лопаток) | Абразивный износ из-за загрязненного масла или работы на предельных давлениях. |
| Уплотнительные манжеты вала (сальники) | Старение резины, воздействие высоких температур или несовместимых рабочих сред. |
| Уплотнения торцовые (боковые диски) | Износ от трения, потеря эластичности, механические повреждения. |
| Пружина регулятора давления | Усталость металла при циклических нагрузках, может привести к «плаванию» давления. |
| Уплотнительные кольца присоединительных патрубков | Потеря герметичности из-за перетяжки, температурных деформаций. |
Условное обозначение модели НПлР
Маркировка агрегата логична и информативна.
НПлР — общепринятое условное обозначение: Насос Пластинчатый Регулируемый.
80/16 — технические параметры первого насоса: рабочий объем 80 см³, номинальное давление 16 МПа.
+50/16 — технические параметры второго насоса в сдвоенном исполнении: рабочий объем 50 см³, давление 16 МПа.
Таким образом, насос пластинчатый НПлР 80/16+НПлР 50/16 — это полноценное обозначение конкретной комбинации в одном изделии.
Габаритные и присоединительные размеры для монтажа
Для корректной интеграции в существующую или проектируемую гидросистему необходимо учитывать не только общие габариты, но и посадочные размеры, а также тип подключения. Это позволяет избежать проблем с несовпадением отверстий, длиной трубопроводов и обеспечить правильную соосность вала привода.
| Присоединительный параметр | Для насоса НПлР 80/16 | Для насоса НПлР 50/16 |
|---|
| Резьба нагнетательного патрубка | G 1 1/2 дюйма (внутренняя) | G 1 1/4 дюйма (внутренняя) |
| Межосевое расстояние крепежных отверстий на фланце, мм | 160 | 125 |
| Глубина посадочного отверстия под вал двигателя, мм | 41 | 41 (общий вал) |
Типичные ошибки при подборе насоса
Некорректный выбор гидронасоса ведет к снижению производительности, преждевременным поломкам и простоям. Самые распространенные ошибки:
1. Выбор только по присоединительной резьбе, без учета требуемого расхода (подачи) и давления в системе. Это может привести к недостаточной производительности или работе агрегата на пределе возможностей.
2. Игнорирование температурного диапазона. Установка насоса в неотапливаемом помещении зимой без учета вязкости масла при пуске вызывает повышенный износ и может привести к заклиниванию.
3. Использование неподходящей рабочей среды. Применение жидкостей с агрессивными присадками, водомасляных эмульсий или иных сред, не рекомендованных производителем, разрушает внутренние уплотнения и пластины.
4. Неверный подбор по типу регулирования. Если технологический процесс требует постоянной максимальной подачи, то регулируемый насос будет работать с перерасходом мощности, в то время как нерегулируемая модель была бы эффективнее.
Примеры оформления заказа
На практике заказ на данное изделие формируется с учетом требуемой конфигурации и комплектации. Рассмотрим несколько типовых вариантов:
Пример 1: Заказ базовой модели для замены вышедшего из строя аналога на прессе. В заявке указывается: «Насос пластинчатый НПлР 80/16+НПлР 50/16, исполнение стандартное, направление вращения — правое, комплект крепления — фланец».
Пример 2: Заказ с дополнительным оснащением для комплектации новой гидростанции. Помимо самого агрегата, могут быть заказаны: манометр в комплекте, обратный клапан на всасывающей линии, комплект уплотнений для присоединения, инструкция на русском языке.
Подбор, доставка и гарантия от ГИДРАВЛИК
Оборудование бренда ГИДРАВЛИК поставляется в Россию и страны СНГ компанией ГИДРАВЛИКА. Мы не только осуществляем поставки, но и предоставляем полную техническую поддержку. Наши инженеры помогут подобрать насос пластинчатый НПлР 80/16+НПлР 50/16 или его полный аналог под параметры вашей существующей системы, учитывая давление, требуемую производительность, тип подключения и условия эксплуатации.
Доставка осуществляется во все регионы России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Сроки поставки зависят от наличия на складе и региона, обычно составляя от 2 до 7 рабочих дней.
Чтобы получить подробную консультацию или оформить заказ на надежный пластинчатый насос, свяжитесь с нашими специалистами через сайт 777-gidra.ru или оставьте заявку прямо на странице, воспользовавшись формой обратной связи. Мы гарантируем качество продукции и оперативную отгрузку.
