Описание и назначение

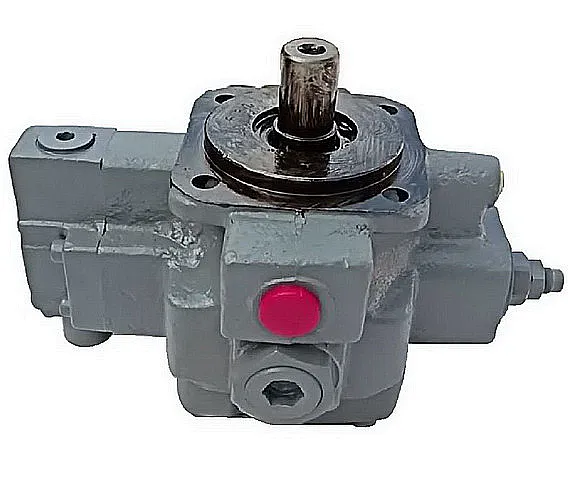

Насос пластинчатый НПлР 125/16+НПлР 80/16 представляет собой комбинированный двухпоточный агрегат для промышленных гидравлических систем. Конструкция объединяет в одном корпусе две независимые насосные секции с рабочими объемами 125 см³/об и 80 см³/об. Основная функция – обеспечение двух контуров или потребителей рабочей жидкостью (минеральным маслом) с одинаковым номинальным давлением до 16 МПа, но с различной производительностью. Это решение оптимизирует компоновку гидросистем, сокращает количество единиц оборудования и снижает эксплуатационные затраты.
Вес, габариты и Код ТН ВЭД
Агрегат характеризуется компактными размерами, облегчающими интеграцию в существующие системы без масштабных переделок. Масса установки составляет 164 кг. Для точного планирования монтажа и логистики приведены основные габаритные размеры и код товарной номенклатуры.
| Параметр | Значение |
|---|
| Масса, кг | 164 |
| Длина (L), мм | 376 |
| Ширина (B), мм | 275 |
| Высота (H), мм | 465 |
| Код ТН ВЭД | 8413.50.000 |
Разговаривают два инженера на предприятии. Один спрашивает: «Почему в цеху так тихо работает гидравлика?». Второй отвечает: «Да у нас стоит Насос пластинчатый НПлР 125/16+НПлР 80/16 – он на два фронта работает, и шуметь ему некогда!».
Технические характеристики
Ключевые параметры Насоса пластинчатого НПлР 125/16+НПлР 80/16 определяют его область применения и условия эксплуатации. Агрегат рассчитан на длительную работу в составе ответственных гидросистем.
| Параметр | Значение |
|---|
| Рабочий объем (первый поток), см³/об | 125 |
| Рабочий объем (второй поток), см³/об | 80 |
| Номинальная подача (при 1500 об/мин), л/мин | 152,0 + 97,0 |
| Номинальное рабочее давление, МПа | 16 |
| Максимальное давление, МПа | 16 |
| Диапазон рабочих температур, °C | от -20 до +70 |
| Тип рабочей среды | Минеральные масла гидравлические |
| Рекомендуемая вязкость масла, сСт при 40°C | 23 – 45 |
| Требования к чистоте масла (ISO) | 19/16 |
| Направление вращения вала (со стороны привода) | По часовой стрелке |
| Присоединение всасывающего патрубка | G 1 1/2 |
| Присоединение напорного патрубка | G 1 1/4 |
| Диаметр выходного вала, мм | 22 |
Преимущества и особенности эксплуатации
Использование Насоса пластинчатого НПлР 125/16+НПлР 80/16 в гидравлических контурах предоставляет ряд существенных эксплуатационных выгод для производственных предприятий и сервисных компаний.
- Сокращение затрат на компоновку: Два насоса в одном корпусе уменьшают занимаемую площадь, снижают материалоемкость трубных проводок и упрощают общее обслуживание гидростанции.
- Высокая стабильность давления: Встроенный регулировочный клапан автоматически ограничивает подачу при достижении давления 16 МПа, обеспечивая защиту системы от перегрузок и продлевая ресурс компонентов.
- Увеличение общего ресурса работы: Применение качественных материалов и точная подгонка пластин и статора обеспечивают длительный срок службы, превышающий 10 000 часов, при условии соблюдения требований к маслу и фильтрации.
- Универсальность и совместимость: Стандартные присоединительные размеры (G 1 1/2 и G 1 1/4) и распространенный тип рабочей среды (минеральное масло) позволяют интегрировать насос в большинство типовых промышленных гидросистем.
- Снижение простоев на обслуживание: Конструкция обеспечивает удобный доступ к основным узлам, а типовые ремкомплекты позволяют оперативно проводить замену изнашиваемых элементов, минимизируя время простоя оборудования.
Принцип работы
Насос пластинчатый НПлР 125/16+НПлР 80/16 функционирует по классическому принципу пластинчатого насоса. Вращение от приводного вала передается на ротор, в пазах которого свободно перемещаются пластины. Под действием центробежной силы и давления масла пластины прижимаются к внутренней поверхности статора, имеющей овальную форму. В результате образуются изолированные камеры, объем которых изменяется при вращении. В зоне увеличения объема происходит всасывание масла из гидробака через входной патрубок. В зоне уменьшения объема масло вытесняется в напорную магистраль под рабочим давлением. Регулировка потока осуществляется автоматически с помощью клапана, который при достижении заданного давления (16 МПа) перераспределяет часть жидкости, снижая эффективную подачу.
Температурный режим и срок службы
Агрегат рассчитан на непрерывную работу в широком диапазоне температур окружающей среды и рабочей жидкости: от -20°C до +70°C. Для режимов с частыми пусками и остановами, а также при циклических нагрузках, критически важно соблюдение требований к вязкости масла (23-45 сСт при 40°C). Основными факторами, определяющими ресурс Насоса пластинчатого НПлР 125/16+НПлР 80/16, являются: качество и чистота масла (рекомендуемый уровень фильтрации ISO 19/16), отсутствие кавитации на всасывающей линии, поддержание давления в пределах номинала и своевременное сервисное обслуживание. При соблюдении этих условий срок службы превышает 10 000 моточасов, а гарантийный период составляет 24 месяца.
Область применения и типовое оборудование
Двухпоточная конструкция делает насос востребованным в системах, где необходимо независимое питание двух гидравлических контуров с различными требованиями к расходу, но с одинаковым рабочим давлением.
- Металлообрабатывающее оборудование: Гидравлические приводы токарных, фрезерных, шлифовальных станков, координатно-пробивных прессов.
- Прессовое оборудование: Штамповочные, ковочные, гибочные прессы, прессы для пакетирования отходов.
- Оборудование для переработки полимеров: Литьевые машины, термопластавтоматы, экструдеры.
- Подъемно-транспортная и строительная техника: Гидравлические системы кран-балок, манипуляторов, автогидроподъемников, некоторых моделей экскаваторов.
- Специализированные производственные линии: Автоматизированные линии по производству железобетонных изделий, стекла, упаковки.
Типичные ошибки при подборе
Некорректный выбор насоса для конкретной системы может привести к снижению производительности, преждевременным поломкам и увеличению эксплуатационных расходов.
- Выбор только по присоединительным размерам без учета расхода: Установка насоса с неподходящей суммарной или индивидуальной производительностью потоков (152 и 97 л/мин) приведет к нехватке масла в контурах или излишним энергозатратам.
- Игнорирование типа и качества рабочей среды: Попытка работы на маслах с вязкостью за пределами диапазона 23-45 сСт, либо на биоразлагаемых жидкостях без согласования с производителем, резко снижает ресурс и может привести к отказу.
- Неучет температурного диапазона эксплуатации: Установка в условиях, где температура масла может выйти за рамки -20°C...+70°C, вызывает повышенный износ или заклинивание.
- Неверное направление вращения: Монтаж насоса с расчетом на вращение против часовой стрелки недопустим и гарантированно выведет его из строя.
Обозначение модели (шифр)
Маркировка НПлР 125/16+НПлР 80/16 подчиняется следующей логике: «Н» – Насос; «Пл» – Пластинчатый; «Р» – Регулируемый. Числовое значение 125 указывает на рабочий объем первой секции в см³/об, 80 – второй секции. Число после дроби 16 обозначает номинальное рабочее давление в МПа. Символ «+» является индикатором комбинированной двухпоточной конструкции в едином корпусе.
Габаритные и присоединительные размеры
Чертеж позволяет точно определить посадочные места и проверить совместимость агрегата с существующей рамой или платформой гидростанции. Ключевые размеры для монтажа: межосевое расстояние крепежных отверстий, высота расположения вала и точные координаты присоединительных фланцев или резьб (G 1 1/2 и G 1 1/4). Сверка этих параметров с документацией на оборудование предотвратит ошибки установки.
Варианты комплектации и заказа
Насос пластинчатый НПлР 125/16+НПлР 80/16 может поставляться в различных исполнениях, адаптированных под задачи заказчика.
- Базовая модель: Насос в стандартном исполнении с присоединениями G 1 1/2 (вход) и G 1 1/4 (выход), готовый к установке.
- Модификация под специфическое масло: Для систем, работающих на маслах со специальными присадками, возможно исполнение с уплотнениями из совместимых материалов (по запросу).
- Комплект для модернизации: Насос в сборе с переходными плитами, муфтой и комплектом крепежа для замены устаревшего агрегата на действующем оборудовании.
Часто задаваемые вопросы (FAQ)
Как выбрать модификацию насоса по давлению, расходу и типу подключения для моей системы?
Необходимо определить максимальное рабочее давление в системе (не более 16 МПа), требуемый расход масла для каждого из двух контуров (до 152 л/мин и 97 л/мин соответственно) и тип резьбы на подводящих трубопроводах (обычно G 1 1/2 и G 1 1/4). Наши инженеры помогут подобрать оптимальный вариант.
Каковы сроки поставки и доставки по России и СНГ? Насос есть в наличии?
Насос пластинчатый НПлР 125/16+НПлР 80/16 часто присутствует на центральном складе. Доставка в крупные города России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) занимает 3-5 рабочих дней. В отдаленные регионы и страны СНГ – 7-14 рабочих дней в зависимости от выбранного способа транспортировки.
Какие условия эксплуатации критичны для данного насоса (мороз, пыль, качество масла)?
Температура масла должна находиться в диапазоне от -20°C до +70°C. При работе в пыльных цехах рекомендуется защитный кожух. Качество масла – ключевой фактор: необходимо использовать минеральные масла с вязкостью 23-45 сСт при 40°C и уровнем чистоты не хуже ISO 19/16.
Совместим ли насос с моим существующим оборудованием? Возможен ли подбор аналога?
Насос совместим с большинством гидросистем, рассчитанных на давление 16 МПа и минеральное масло. Для замены насоса другой марки или устаревшей модели наши специалисты проведут анализ параметров (давление, расход, тип подключения, обороты привода) и предложат точный аналог, в том числе и Насос пластинчатый НПлР 125/16+НПлР 80/16, либо альтернативное решение.
Оборудование бренда ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы обеспечиваем полный цикл сопровождения: от технической консультации и помощи в подборе аналога для вашей системы до поставки, гарантийного и сервисного обслуживания. Доставка осуществляется во все регионы Российской Федерации и страны СНГ. Для получения коммерческого предложения, уточнения характеристик или оформления заказа свяжитесь с нашими специалистами через сайт ГИДРАВЛИКА или воспользуйтесь формой обратной связи.
