Насос пластинчатый НПлР 125/6,3

Насос пластинчатый НПлР 125/6,3 представляет собой гидравлический насос с регулируемой производительностью для систем станков, прессового оборудования и промышленных установок. Основная функция данного агрегата заключается в создании давления рабочей жидкости в гидросистеме и обеспечении необходимого расхода. Вес устройства составляет 98 кг. Код ТН ВЭД 8413 81 200 0.

Краткая техническая сводка и габаритные размеры

Изделие относится к классу регулируемых пластинчатых насосов, серия НПлР. Основные параметры для базовой модели НПлР 125/6,3 – рабочее давление 6,3 МПа, номинальная подача 172,5 литров в минуту при частоте вращения 1450 об/мин. Ниже приведены габаритные характеристики для модельного ряда НПлР.

Техники собрали новый гидравлический пресс с насосом пластинчатым НПлР 125/6,3, запустили и всё заработало. Один другому говорит: «Отличный насос, бесшумный, мощный. Только почему стрелка на манометре всё время на нуле?» Другой посмотрел и ответил: «Так он же на вход установлен!»

Технические характеристики насоса пластинчатого НПлР 125/6,3

Ключевые эксплуатационные параметры насоса задают его возможности в составе гидравлической системы.

Преимущества и особенности эксплуатации

Выбор насоса пластинчатого НПлР 125/6,3 для комплектации гидравлической станции обеспечивает ряд технических и экономических выгод:

• Широкий диапазон регулировки производительности: возможность изменения рабочего объёма от 41 до 125 см³ позволяет гибко настраивать расход рабочей жидкости под требования технологического процесса, оптимизируя энергопотребление.
• Стабильность давления в системе: конструкция пластинчатого насоса и регулирующего узла гарантирует поддержание заданного давления в 6,3 МПа при переменных нагрузках, что критически важно для точности работы технологического оборудования.
• Высокая совместимость с типовыми гидросистемами: исполнение с правым вращением вала и стандартные присоединительные размеры облегчают монтаж и замену агрегата на действующих установках, сокращая время простоев.
• Увеличение общего ресурса гидросистемы: при условии соблюдения требований по качеству фильтрации масла и температурному режиму насос пластинчатый НПлР демонстрирует высокую надёжность, снижая частоту внеплановых ремонтов.
• Упрощение сервисного обслуживания: модульная конструкция и доступность ремкомплектов для насосов серии НПлР упрощают плановое техническое обслуживание и восстановление работоспособности.

Принцип работы в гидросистеме

Насос пластинчатый НПлР 125/6,3 функционирует по принципу объёмного вытеснения. Приводной вал насоса, получая вращение от электродвигателя или иного первичного двигателя, приводит во вращение ротор с радиальными пазами. В этих пазах свободно перемещаются пластины, которые под действием центробежной силы прижимаются к внутренней поверхности статора (кольца).

Эксцентричное расположение ротора внутри статора создаёт переменный объём между пластинами. При вращении этот объём увеличивается в зоне всасывания, создавая разрежение и затягивая рабочую жидкость из гидробака через всасывающий патрубок. При переходе в зону нагнетания объём уменьшается, жидкость вытесняется в напорную магистраль гидросистемы.

Регулируемый узел позволяет изменять эксцентриситет, тем самым управляя рабочим объёмом и, соответственно, производительностью насоса пластинчатого НПлР 125/6,3.

Температурный режим и ресурс работы

Стабильная работа насоса обеспечивается при температуре рабочего масла в диапазоне от -10 до +70 °С. Для корректного старта и работы в условиях низких температур рекомендуется предварительный подогрев масла в баке либо использование масел с низкой температурой застывания. Работа допускается как в непрерывном, так и в повторно-кратковременном режиме.

Ресурс насоса пластинчатого НПлР 125/6,3 напрямую зависит от качества фильтрации рабочей жидкости, соблюдения предельных параметров давления и температуры. Использование масла с вязкостью от 25 до 160 сСт, соответствующей требованиям, и его регулярная замена в сочетании с обслуживанием фильтров тонкой очистки значительно продлевают срок службы пластин и других трущихся пар.

Область применения и типовое оборудование

Гидронасос НПлР 125/6,3 предназначен для работы в составе гидравлических систем промышленного оборудования. Его применяют в следующих сферах:

• Металлообрабатывающие и деревообрабатывающие станки: подачи СОЖ, управления зажимными устройствами и подачи инструмента.
• Прессовое оборудование: литьевые и гибочные прессы, где требуется стабильное давление при большом расходе.
• Строительная и дорожно-строительная техника: гидравлические системы подъёмников, отвалов и управляемых механизмов.
• Промышленные гидростанции: в качестве основного или резервного насосного агрегата для подачи масла в системы управления.
• Специализированные технологические установки: испытательные стенды, стенды для гидравлических испытаний.

Состав ремкомплекта и часто заменяемые детали

Для проведения планового и восстановительного ремонта насоса пластинчатого НПлР 125/6,3 доступны ремкомплекты, включающие наиболее подверженные износу компоненты.

Типичные ошибки при подборе пластинчатого насоса НПлР

К некорректной работе и преждевременному выходу из строя может привести ряд ошибок при выборе оборудования:

• Игнорирование реального диапазона давления: выбор насоса пластинчатого НПлР 125/6,3 для систем с давлением, близким к предельным 6,3 МПа, без запаса может привести к постоянной работе на грани возможностей и сокращению ресурса.
• Несоответствие типа и качества рабочей среды: использование масел, не отвечающих требованиям по вязкости или загрязнённости, вызывает повышенный износ пластин и подшипников.
• Неверный расчёт требуемой производительности: неучёт суммарного расхода всех потребителей в гидросистеме ведёт к выбору модели с недостаточной подачей, что не позволяет поддерживать требуемое давление при одновременной работе нескольких гидроцилиндров.
• Пренебрежение температурными условиями эксплуатации: установка насоса в зоне с высокой температурой окружающего воздуха или без учёта возможности предварительного подогрева масла в зимних условиях.

Расшифровка условного обозначения модели

Маркировка НПлР 125/6,3 содержит всю ключевую информацию для специалиста:

• Н – Насос.
• Пл – Пластинчатый.
• Р – Регулируемый (по величине потока).
• 125 – Максимальный рабочий объём в кубических сантиметрах.
• 6,3 – Номинальное рабочее давление в МПа.

Существует также модификация на повышенное давление – НПлР 125/16, где цифра 16 обозначает номинальное давление 16 МПа.

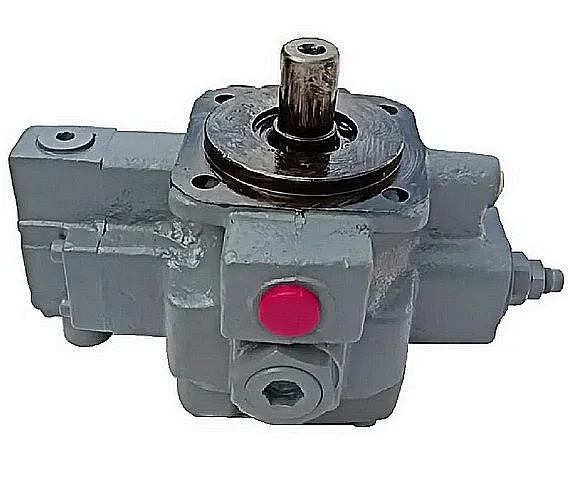

Внешний вид насоса пластинчатого НПлР 125/6,3 со стороны приводного вала и присоединительных патрубков.

Габаритные и присоединительные размеры

Для интеграции насоса пластинчатого НПлР 125/6,3 в существующую установку необходимо сверить его монтажные и присоединительные размеры с параметрами установочного места.

Фирменное обозначение «см. вид А» и «см. вид Е» в таблицах размеров относится к специфическим присоединительным патрубкам напорной и сливной линий, которые стандартизированы и соответствуют типовым гидравлическим соединениям. Перед монтажом рекомендуется свериться с актуальными чертежами.

Примеры заказа и варианты исполнения

При оформлении заказа на насос пластинчатый НПлР следует указать полное обозначение модели и требуемые опции:

1. Базовая комплектация: Насос НПлР 125/6,3. Исполнение: вращение вала правое, климатическое исполнение УХЛ4. Поставляется с комплектом крепёжных изделий и техническим паспортом.
2. Комплект для замены в существующей системе: Насос НПлР 125/6,3 с адаптерными фланцами под конкретный тип присоединения (например, переход с резьбы G на фланец по ГОСТ). Необходимо предоставить данные о присоединительных размерах имеющейся системы.
3. Модификации по давлению: Насос НПлР 125/16 для систем, требующих работы при давлении до 16 МПа. При этом номинальный рабочий объём (125 см³) и габаритные размеры остаются схожими.

Бренд, поставщик и доставка

Оборудование бренда ГИДРАВЛИК производства Елецкого завода «Гидропривод» поставляется на российский рынок компанией ГИДРАВЛИКА. Мы обеспечиваем техническую консультацию, подбор аналогов под существующую систему и комплектацию объектов.

Доставка осуществляется транспортными компаниями во все регионы РФ: Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города, а также в страны СНГ. Сроки и стоимость доставки рассчитываются индивидуально после согласования заказа.

Для получения коммерческого предложения или технической консультации по насосу пластинчатому НПлР 125/6,3 оставьте заявку на сайте 777-gidra.ru или свяжитесь с нашими специалистами через раздел Контакты. Мы поможем подобрать оптимальное решение для вашей гидравлической системы.
