Двухпоточный Насос пластинчатый НПлР 20/16+НПлР 20/16 производства бренда ГИДРАВЛИК представляет собой высокоэффективный гидравлический агрегат. Конструкция объединяет в одном корпусе два насосных блока с регулированием давления, что позволяет создавать два синхронных потока рабочей жидкости. Такое решение оптимально для гидросистем, требующих параллельного питания нескольких контуров или исполнительных механизмов.
Описание и назначение
Насос пластинчатый НПлР 20/16+НПлР 20/16 предназначен для нагнетания минеральных масел в гидравлических системах промышленного оборудования. Устройство выполняет функцию генерации двух потоков с идентичными параметрами, что упрощает схемотехнику, экономит пространство и снижает количество точек потенциальных утечек. При достижении заданного давления регулирующий механизм автоматически снижает подачу, предотвращая перегрузки. Этот агрегат эффективно применяется в системах, где критически важны стабильность параметров и точность управления.
Вес, габаритные размеры и Код ТН ВЭД
Конструкция Насос пластинчатый НПлР 20/16+НПлР 20/16 отличается надежностью и компактностью. Общая масса агрегата составляет 57 кг. Его габаритные размеры позволяют выполнять удобный монтаж в ограниченном пространстве промышленных установок и гидростанций. Для таможенного оформления используется код ТН ВЭД 841350000. Более подробные данные по габаритам представлены в таблице ниже.
| Параметр | Значение |
| Масса, кг | 57 |
| Габаритная длина (L), мм | 215 |
| Габаритная высота (H), мм | 280 |
| Габаритная ширина/расстояние между сечениями (B), мм | 182 |
| Присоединительный размер (d4) | G 1 |
| Диаметр фланца/вала (d1), мм | 100 |

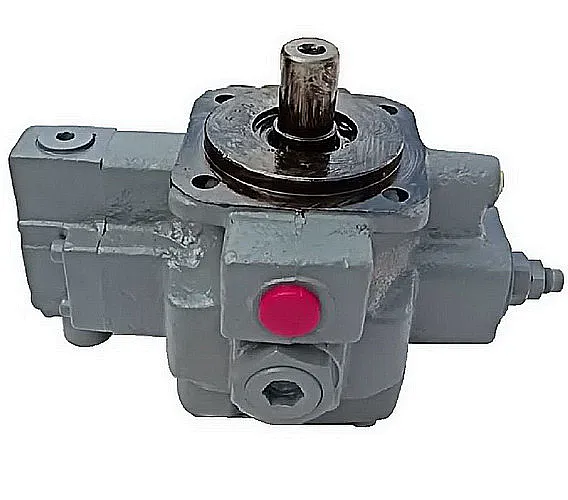

Изображение: Насос пластинчатый НПлР 20/16+НПлР 20/16. Вид на корпус, фланец и порты подключения.
Инженер спрашивает у коллеги: «Что общего между двумя односекционными насосами и двухпоточным НПлР 20/16+НПлР 20/16?». Ответ: «Второй вариант всегда знает, где найти вторую половинку — она у него уже в корпусе!».
Технические характеристики пластинчатого двухпоточного насоса
Основные эксплуатационные параметры Насос пластинчатый НПлР 20/16+НПлР 20/16 обеспечивают его надежную и долговечную работу в составе гидросистем. Комплекс технических характеристик представлен в таблице.
| Параметр | Значение для НПлР 20/16+НПлР 20/16 |
| Номинальный рабочий объём одной секции, см³ | 20 |
| Общий рабочий объем, см³ | 40 |
| Подача одной секции при 1500 об/мин (номинальная), л/мин | 24,0 |
| Суммарная подача, л/мин | 48,0 |
| Номинальное рабочее давление, МПа (бар) | 16 (160) |
| Расположение и тип рабочей среды | Гидравлическое масло |
| Рекомендуемая вязкость масла, сСт при 40°C | 23–45 (ISO VG22-46) |
| Максимальная температура рабочей жидкости, °C | +70 |
| Направление вращения вала | По часовой стрелке (со стороны вала) |
Преимущества и особенности эксплуатации
Выбор двухпоточного Насос пластинчатый НПлР 20/16+НПлР 20/16 обеспечивает ряд ключевых преимуществ для производственных компаний:
- Снижение затрат на монтаж и комплектацию: Один агрегат заменяет два самостоятельных насоса с элементами обвязки, сокращая время сборки и количество соединений.
- Повышение компактности гидросистемы: Меньше занимаемого места в сравнении с раздельной установкой двух агрегатов, что важно при модернизации существующих станков и машин.
- Обеспечение синхронности работы контуров: Выходные параметры каждого потока идентичны, что исключает рассогласование в работе приводов, питающихся от разных секций одного Насос пластинчатый НПлР 20/16+НПлР 20/16.
- Упрощение технического обслуживания: Стандартизированный дизайн и доступность ремкомплектов позволяют быстро проводить плановый ремонт и замену изношенных компонентов.
- Длительный ресурс работы: Использование качественных материалов и прецизионная сборка обеспечивают наработку на отказ свыше 15 000 часов при соблюдении требований к фильтрации масла.
Принцип работы в гидравлической системе
Функционирование Насос пластинчатый НПлР 20/16+НПлР 20/16 основано на классическом пластинчатом принципе. Вращение ротора, на котором установлены подвижные пластины, происходит внутри эксцентрично расположенного статора. За счет центробежной силы и давления масла пластины выдвигаются, прижимаясь к внутренней поверхности статора. Это создает изменяющиеся по объему камеры. При увеличении объема происходит всасывание жидкости из бака через всасывающий порт, а при уменьшении – её нагнетание в напорную магистраль. Регулирующий клапан, встроенный в конструкцию, автоматически ограничивает подачу при достижении заданного номинального давления 16 МПа, защищая систему от перегрузок. Обе секции насоса работают синхронно от общего приводного вала.
Температурный режим и факторы, влияющие на ресурс
Для обеспечения заявленного срока службы Насос пластинчатый НПлР 20/16+НПлР 20/16 необходимо соблюдать температурный режим и условия эксплуатации. Диапазон рабочих температур составляет от -10°C до +70°C. При низкотемпературном пуске вязкость масла не должна превышать 400 сСт. Ресурс агрегата напрямую зависит от качества рабочей среды и степени её очистки. Требуемый класс чистоты масла – не ниже ISO 19/16, что диктует необходимость установки фильтров соответствующей тонкости очистки. Режим работы может быть как непрерывным, так и циклическим с частыми пусками и остановами. Регулярное сервисное обслуживание, включающее замену фильтрующих элементов и контроль герметичности уплотнений, является основным фактором увеличения межремонтного периода.
Область применения и типовое оборудование
Универсальность и надежность делают двухпоточный Насос пластинчатый НПлР 20/16+НПлР 20/16 востребованным в различных отраслях промышленности. Основные сферы использования:
- Металлообработка: Гидроприводы токарных, фрезерных, шлифовальных станков, требующие питания нескольких независимых контуров (подача, зажим, смазка).
- Прессовое оборудование: Листоштамповочные и гибочные прессы, где один поток может питать основной цилиндр, а второй – систему выталкивания или загрузки.
- Дорожно-строительная и спецтехника: Гидросистемы экскаваторов, автогрейдеров, кранов-манипуляторов, лесозаготовительных комбайнов.
- Производственное оборудование: Линии литья под давлением, термопластавтоматы, станки для производства строительных материалов.
- Стандартные и нестандартные гидростанции, где необходима подача на два разных контура управления или питания с одинаковыми параметрами давления и расхода.
Для монтажа на такое оборудование насос поставляется с соответствующим фланцевым или резьбовым присоединением.
Состав ремкомплекта и часто заменяемые детали
В процессе эксплуатации Насос пластинчатый НПлР 20/16+НПлР 20/16 наиболее подвержены износу вращающиеся и трущиеся детали. Типовой ремкомплект (РК) включает следующие позиции:
| Наименование детали | Причина износа / Назначение |
| Пластины (лопатки) | Постепенный износ торцов и рабочих кромок от трения о статор. Требуют периодической замены при увеличении зазоров и падении производительности. |
| Уплотнительные кольца и манжеты | Потеря эластичности, растрескивание при высоких температурах или несовместимости с рабочей средой. Основная причина внешних утечек масла. |
| Пружины регулятора давления | Усталость металла при циклической нагрузке. Может привести к нестабильности заданного давления в системе. |
| Распределительные диски (торцевые) | Износ контактных поверхностей, образование рисок и задиров приводит к падению давления и перетокам между камерами. |
| Подшипники вала | Выработка вследствие стандартной эксплуатационной нагрузки и загрязнения смазки. Проявляется в виде увеличенного люфта или шума. |
Типичные ошибки при подборе насоса
Чтобы избежать проблем при интеграции Насос пластинчатый НПлР 20/16+НПлР 20/16 в существующую систему, следует учитывать следующие моменты:
- Несоответствие типа рабочей среды: Использование жидкостей с высокой водосодержащей эмульсией или агрессивными присадками, не рекомендованных производителем, может ускорить коррозию и износ пластин.
- Игнорирование температурного диапазона: Эксплуатация при температурах, выходящих за пределы -10…+70°C, особенно на постоянной основе, приводит к деградации уплотнений и изменению рабочих зазоров.
- Неправильный расчет суммарного расхода: Подбор насоса только по номинальному давлению без учета того, что оба потока могут работать одновременно, что требует соответствующей производительности источника питания (электродвигателя).
- Пренебрежение требованиями к фильтрации: Установка без фильтров тонкой очистки на входе или сливе быстро выводит из строя прецизионные пары трения и регулирующий клапан.
- Некорректное подключение портов: Перепутывание всасывающего и напорного портов разных секций при монтаже, что приводит к кавитации и неработоспособности одного из контуров.
Условное обозначение (шифр) с расшифровкой модели
Маркировка Насос пластинчатый НПлР 20/16+НПлР 20/16 имеет четкую логику, позволяющую инженеру определить основные параметры:
- Н – Насос.
- Пл – Пластинчатый (принцип действия).
- Р – Регулируемый (наличие встроенного регулятора давления).
- 20 – Рабочий объем одной насосной секции, выраженный в кубических сантиметрах (20 см³).
- 16 – Номинальное рабочее давление, выраженное в мегапаскалях (16 МПа).
- +НПлР 20/16 – Указание на сдвоенную конструкцию из двух абсолютно идентичных насосных секций.
Таким образом, данное обозначение полностью описывает ключевые технические и конструктивные особенности агрегата.
Изображение: Чертеж с габаритными и присоединительными размерами насоса пластинчатого НПлР 20/16+НПлР 20/16 для проверки совместимости при монтаже.
Варианты оформления заказа
При формировании заявки на Насос пластинчатый НПлР 20/16+НПлР 20/16 от поставщика ГИДРАВЛИКА можно указать необходимые опции и комплектацию:
- Базовая поставка: Насос НПлР 20/16+НПлР 20/16 в заводской упаковке, с паспортом и инструкцией по монтажу и эксплуатации.
- Поставка в сборе с обслуживающими элементами: Агрегат, укомплектованный установленными на фланец фильтрами тонкой очистки и манометрами для каждого напорного канала.
- Комплект для ремонта: Поставка насоса вместе со стандартным ремкомплектом (РК), включающим пластины, уплотнения и пружины, что актуально для сервисных центров, занимающихся восстановлением гидравлики.
Для получения коммерческого предложения и уточнения сроков свяжитесь с нашими техническими специалистами через сайт https://777-gidra.ru.
Часто задаваемые вопросы (FAQ)
- Как правильно выбрать модификацию насоса, если требуется другое давление или расход?
Ключевые параметры – номинальное давление (16 МПа для данной модели) и рабочий объем одной секции (20 см³). Для увеличения расхода следует подбирать модель с большим рабочим объемом в обозначении (например, НПлР 32/16). Для другого давления рассматривается последняя цифра в маркировке. Смену типа подключения (резьба, фланец) также нужно уточнять отдельно.
- Какие сроки поставки по России и наличие на складе?
Базовые модели, такие как Насос пластинчатый НПлР 20/16+НПлР 20/16, часто имеются в наличии на центральном складе. Стандартный срок отгрузки в регионы РФ (Москва, СПб, Екатеринбург, Новосибирск и др.) составляет 5-10 рабочих дней в зависимости от удаленности. Для стран СНГ сроки поставки оговариваются индивидуально.
- Какие условия эксплуатации являются критическими для данного насоса?
Критичны три фактора: работа при температуре масла выше +70°C, приводящая к ускоренному старению уплотнений; наличие в системе абразивных частиц из-за отсутствия фильтрации (класс чистоты хуже ISO 19/16); использование на открытых площадках без защиты от прямого попадания воды и крупной пыли в зону сальников и соединений.
- Возможна ли замена этим насосом двух независимых агрегатов в существующей системе? Как проверить совместимость?
Да, такая замена целесообразна и часто проводится. Для проверки совместимости необходимо сопоставить: суммарную потребляемую мощность ваших контуров с производительностью данного насоса (48 л/мин), тип и размеры присоединений (например, резьба G 1), а также направление вращения вала (по часовой стрелке). Рекомендуем направить схему или фото монтажного узла нашим инженерам для консультации.
Заключение
Насос пластинчатый НПлР 20/16+НПлР 20/16 от бренда ГИДРАВЛИК – это технически совершенное и экономически выгодное решение для модернизации и создания гидравлических систем с двумя рабочими контурами. Его конструкция обеспечивает высокую надежность, синхронность потоков и простоту в обслуживании. Продукция поставляется компанией ГИДРАВЛИКА с гарантией 24 месяца. Мы осуществляем доставку по всей России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города) и в страны СНГ. Наши специалисты помогут с подбором аналога под вашу систему, окажут техническую поддержку. Для заказа и уточнения деталей оставьте заявку на сайте или в разделе Контакты.
