Распределители серии П-Р321-6 и П-Р322-6 с электропневматическим управлением представляют собой трехлинейные (3/2) двухпозиционные устройства клапанного типа. Они предназначены для точного управления направлением потока сжатого воздуха в составе пневмоприводов станков, прессов, манипуляторов и другого технологического оборудования. Основная функция – коммутация каналов питания, рабочего органа и атмосферы по внешнему электрическому сигналу.
Описание и основные параметры
Типовыми параметрами для распределителей с электропневматическим управлением П-Р321-6 и П-Р322-6 являются:
- Условный проход (Ду): 6, 10, 16, 25 мм.
- Тип подключения: стыковое без плиты или резьбовое с монтажной плитой (G1/4", G3/8", G1/2", G1").
- Рабочий диапазон давлений: стандартно до 1,0 МПа (10 бар).
- Рабочая среда: сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433.
Общий вес изделий в зависимости от исполнения и условного прохода варьируется от 0,8 до 4,5 кг. Код ТН ВЭД для подобных устройств – 8481 80 100 0 (клапаны для трубопроводов или котлов, пневматические).
| Основной параметр |
Значение / Диапазон |
| Условный проход, Ду |
6, 10, 16, 25 мм |
| Вес (ориентировочно) |
0,8 - 4,5 кг |
| Климатическое исполнение |
УХЛ, О (категория размещения 4) |
| Диапазон рабочих температур |
от +5°С до +50°С |

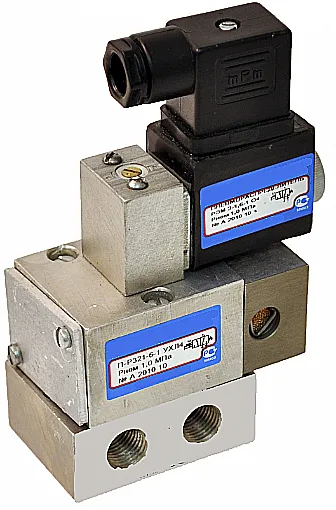

Распределители с электропневматическим управлением П-Р321-6 и П-Р322-6 - внешний вид, корпус с пилотным клапаном
Конструкция распределителя с электропневматическим управлением в разрезе, вид на клапанный узел
Принцип действия и конструктивные особенности
Конструктивно распределители с электропневматическим управлением П-Р321-6 и П-Р322-6 основаны на клапанном узле с эластичными уплотнениями. Клапанный узел размещен в корпусе и в исходном состоянии удерживается возвратной пружиной. Управление основным клапаном осуществляется через пилотный (вспомогательный) трехлинейный пневмораспределитель с электромагнитным управлением, закрепленный на корпусе.
В монтажной плите (для соответствующих исполнений) выполнены три канала: питания (П), выходной (А) и атмосферный (О). При подаче электрического сигнала на катушку пилотного клапана создается управляющее давление, которое преодолевает усилие возвратной пружины и перемещает главный золотник. В зависимости от исполнения (НО или НЗ) это приводит либо к соединению выходного канала с питанием (НЗ), либо с атмосферой (НО). Пилотный клапан снабжен устройством ручного дублирования, что позволяет осуществлять аварийное или тестовое переключение без подачи напряжения.

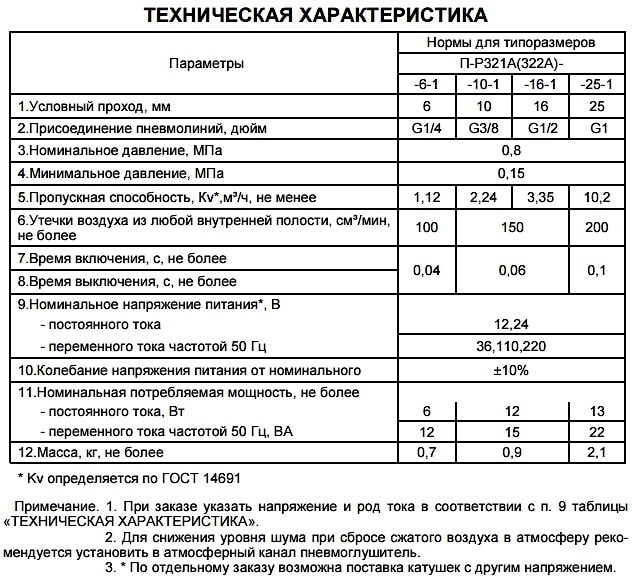

Технические характеристики
| Параметр |
Значение / Описание |
| Тип и схема |
3/2, двухпозиционный, клапанный |
| Тип управления |
Электропневматическое, одностороннее, с пружинным возвратом |
| Рабочая среда |
Сжатый воздух, очищенный (не грубее 10 класса по ГОСТ 17433), рекомендуемое распыленное масло вязкостью 10-35 сСт при 50°C |
| Диапазон рабочих давлений |
До 1,0 МПа (10 бар) |
| Диапазон рабочих температур |
+5°C до +50°C |
| Присоединительные размеры (резьба) |
G1/4"; G3/8"; G1/2"; G1" |
| Масса (зависит от Ду) |
Прим. 0,8 кг (Ду6) - 4,5 кг (Ду25) |
| Исполнение по положению |
НО (нормально открытое) или НЗ (нормально закрытое) |
Инженер вызывает коллегу на склад: "Посмотри распределители с электропневматическим управлением, а то у меня уже мозг как сжатый воздух – гудит и куда-то улетает!"
Преимущества и особенности эксплуатации
- Высокая надежность и ресурс. Клапанная конструкция с эластичными уплотнениями обеспечивает долговечную работу даже на сухом воздухе (при соблюдении условий).
- Простота монтажа и обслуживания. Наличие монтажных плит у резьбовых исполнений упрощает установку и замену. Ручной дублер позволяет проверять работоспособность привода без подачи питания.
- Стабильность работы. Электропневматическое управление гарантирует четкое и быстрое срабатывание основного клапана при минимальном энергопотреблении пилотной частью.
- Совместимость с типовыми системами. Стандартные присоединительные размеры (резьба и межосевые расстояния на плите) облегчают интеграцию в существующие пневмосистемы.
- Снижение времени простоя. При выходе из строя отдельных элементов (пилотного клапана, уплотнений) возможен ремонт или замена ремкомплектом, что дешевле полной замены узла.
Область применения и совместимое оборудование
Распределители с электропневматическим управлением П-Р321-6 и П-Р322-6 нашли широкое применение в различных отраслях промышленности. Их используют в системах управления пневмоцилиндрами, заслонками, прижимными и фиксирующими устройствами. Оборудование, где часто устанавливают данные распределители, включает:
- Металло- и деревообрабатывающие станки (автоматические зажимы, подача инструмента).
- Прессовое и штамповочное оборудование (управление цилиндрами выталкивателей).
- Сборочные линии и конвейерные системы (управление манипуляторами, отсекателями).
- Упаковочные машины и оборудование для пищевой промышленности.
- Системы пневматической автоматики в цехах общего машиностроения.

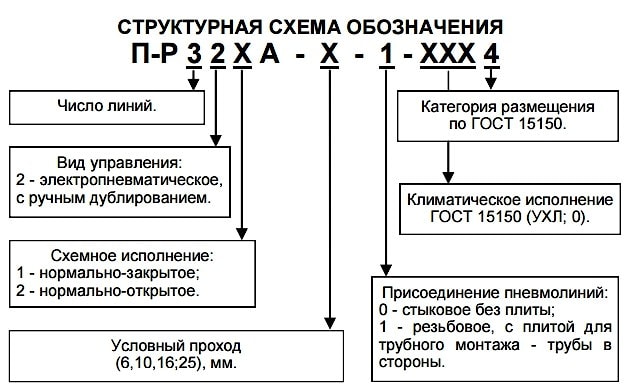

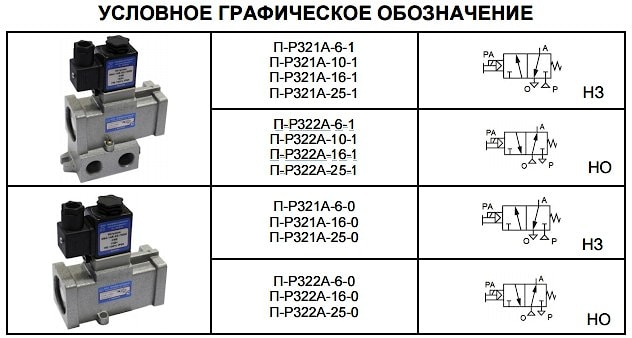

Условное обозначение моделей
Логика маркировки в обозначении распределителей с электропневматическим управлением П-Р321-6 и П-Р322-6 следующая:
- П-Р3 – серия пневмораспределителей.
- 21 или 22 – различное конструктивное исполнение (например, тип возвратной пружины или особенности пилотного узла).
- А – модификация (актуальное исполнение).
- -6, -10, -16, -25 – условный проход в миллиметрах.
- -0 или -1 – тип присоединения (0 – стыковое без плиты, 1 – резьбовое с плитой).

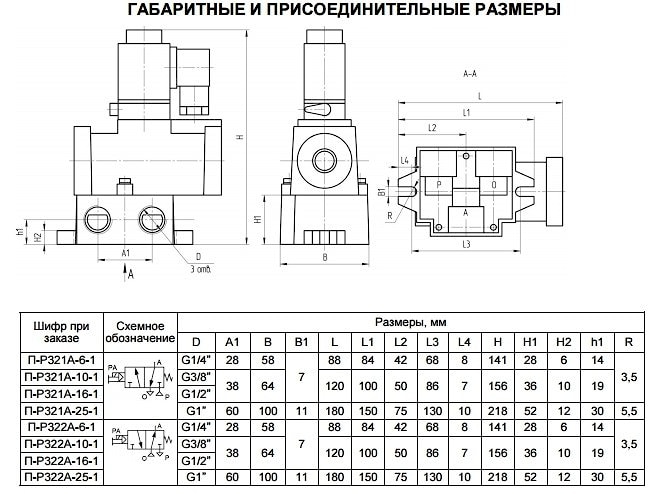

Габаритные и присоединительные размеры
Для проверки совместимости с существующим оборудованием необходимо учитывать три ключевых группы размеров: межосевые расстояния отверстий на монтажной плите (для исполнений «-1»), тип и шаг резьбы (G), а также габариты корпуса с пилотным клапаном. При замене аналогичного устройства достаточно сверить маркировку (например, П-Р321А-16-1) и монтажный чертеж. При переходе с распределителя другого типа требуется проверка посадочных мест, подводящих отверстий и пространства для установки более габаритного корпуса.
Схема расположения каналов на монтажной плите распределителей серии П-Р321-6, П-Р322-6
Типичные ошибки при подборе
- Выбор только по присоединительной резьбе. Игнорирование требуемого условного прохода (Ду) и расхода воздуха может привести к недостаточной производительности цилиндра или замедлению его работы.
- Неучет диапазона рабочих температур. Установка в неотапливаемых помещениях или вблизи источников тепла при температуре за пределами +5…+50°С резко снижает ресурс уплотнений.
- Игнорирование требований к рабочей среде. Использование неочищенного воздуха грубее 10 класса или применение масла нерекомендуемой вязкости ускоряет износ и засорение каналов.
- Неправильный выбор исполнения (НО/НЗ). Ошибка в логике работы (нормально открытый или закрытый канал) приводит к некорректной или аварийной работе системы управления.
- Пренебрежение наличием ручного дублера. В системах, где важны аварийные ручные операции, отсутствие этой опции может стать критическим.
Ремонтопригодность и запчасти
Конструкция данных распределителей с электропневматическим управлением предусматривает возможность сервисного обслуживания. Чаще всего при износе требуют замены следующие компоненты:
| Элемент |
Причина возможного выхода из строя |
| Эластичные уплотнения клапанного узла (манжеты, кольца) |
Естественный износ, работа на сухом воздухе без смазки, повышенная температура, загрязнения в воздухе. |
| Возвратная пружина основного клапана |
Усталость металла при длительной циклической работе или наличие коррозии. |
| Пилотный электропневматический клапан (в сборе или его катушка) |
Перегорание катушки из-за скачков напряжения, износ уплотнений пилота, механическое повреждение. |
| Уплотнительные прокладки между корпусом и плитой |
Потеря эластичности, перетяжка при монтаже. |
Примеры заказа
- Базовая модель: Пневмораспределитель П-Р321А-16-1 УХЛ4 (24В пост.тока) – нормально закрытый, Ду16, резьбовое присоединение с плитой, напряжение управления 24В DC, для умеренного климата.
- Модель с другим типом присоединения: Пневмораспределитель П-Р321А-16-0 УХЛ4 (220В перем.тока) – нормально закрытый, Ду16, стыковое присоединение без плиты, напряжение 220В AC.
- Модель нормально открытого исполнения: Пневмораспределитель П-Р322А-10-1 УХЛ4 (24В пост.тока) – нормально открытый, Ду10, резьбовое присоединение с плитой.
