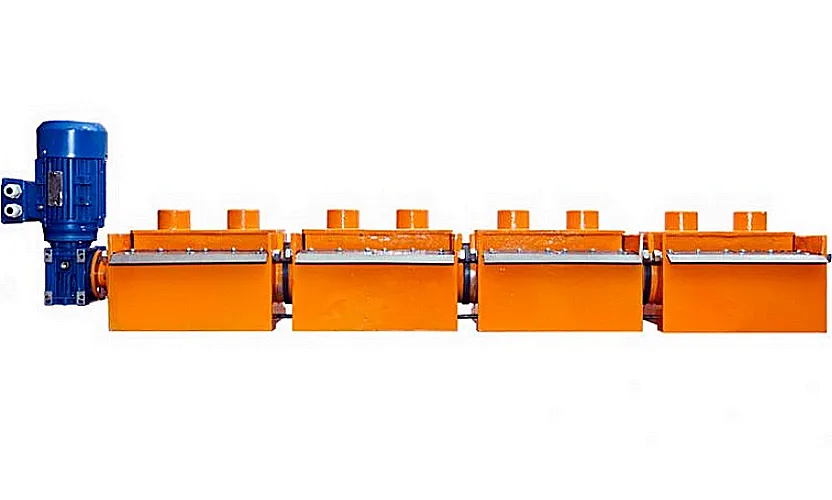

Магнитный сепаратор Х43-46 представляет собой высокоточное оборудование, предназначенное для автоматической очистки смазочно-охлаждающих жидкостей и масел от ферромагнитных включений в условиях непрерывного промышленного цикла. Основная функция данного устройства — глубокая фильтрация рабочих сред в гидросистемах металлообрабатывающего оборудования, что обеспечивает защиту ответственных узлов и увеличение межремонтного интервала.
Описание и техническое назначение
Магнитный сепаратор Х43-46 используется для селективного удаления металлической стружки, пыли и других магнитных включений из циркулирующих жидкостей. Конструкция устройства основана на использовании вращающегося магнитного барабана, что гарантирует высокую степень очистки даже при наличии абразивных примесей. Применение магнитного сепаратора Х43-46 особенно критично на операциях шлифования, хонингования и доводки, где качество рабочей среды напрямую влияет на точность обработки и ресурс инструмента.
Вес, габариты и код ТН ВЭД
Корпус сепаратора выполнен из нержавеющей стали, что определяет его массу и устойчивость к коррозии. Ниже приведены ключевые физические параметры, необходимые для планирования монтажа.
| Параметр | Значение |
|---|
| Масса, кг | 28 |
| Длина, мм | 420 |
| Ширина, мм | 320 |
| Высота, мм | 260 |
| Диаметр присоединительных патрубков, мм | 40 |
| Код ТН ВЭД | 8421.23.000 |
— Почему магнитный сепаратор Х43-46 такой надежный партнер на производстве? — Потому что он никогда не подводит и всегда притягивает к себе решение проблем с качеством СОЖ!
Технические характеристики магнитного сепаратора Х43-46
Эффективность работы магнитного сепаратора Х43-46 определяется четким набором технических параметров, которые необходимо учитывать при интеграции в систему.
| Параметр | Значение |
|---|
| Рабочая среда | СОЖ, масла, водные эмульсии |
| Диапазон вязкости среды, мм²/с | 1–75 |
| Температура рабочей жидкости, °C | от +10 до +55 |
| Температура окружающей среды, °C | от +1 до +40 |
| Тип подключения | Патрубки с резьбой |
| Присоединительный размер | DN 40 |
| Питание электропривода | 220 В, 50 Гц |
| Мощность двигателя, кВт | 0.12 |
Преимущества и особенности эксплуатации
Внедрение магнитного сепаратора Х43-46 в производственный процесс дает инженерам и технологам ряд очевидных эксплуатационных преимуществ.
Снижение операционных расходов. Благодаря многократному использованию очищенной жидкости, потребление дорогостоящих СОЖ и масел сокращается на 30-40%.
Увеличение ресурса основного оборудования. Отсутствие абразивных частиц в системе минимизирует износ направляющих, подшипников и уплотнений гидроцилиндров.
Упрощение монтажа и обслуживания. Стандартные присоединительные размеры (DN40) позволяют быстро интегрировать сепаратор в существующий трубопровод без сложных доработок.
Стабильность технологического процесса. Постоянное качество фильтрации обеспечивает повторяемость параметров обработки и высокое качество поверхности деталей.
Универсальность и адаптивность. Магнитный сепаратор Х43-46 совместим с широким спектром рабочих сред, применяемых в современной металлообработке.
Принцип работы в гидросистеме
Работа магнитного сепаратора Х43-46 основана на физическом принципе магнитной сепарации. Загрязненная рабочая жидкость из общей системы подается через входной патрубок в корпус устройства. Внутри расположен барабан с мощными постоянными магнитами, который приводится во вращение электродвигателем. Ферромагнитные частицы, содержащиеся в потоке, притягиваются к поверхности барабана и удерживаются магнитным полем. При вращении барабана частицы транспортируются в зону съемного скребка, который механически отделяет их от поверхности и сбрасывает в специальный накопительный лоток. Очищенная жидкость, свободная от металлических включений, через выходной патрубок возвращается в основную систему. Регулируемая заслонка обеспечивает поддержание оптимального уровня жидкости в корпусе сепаратора для максимальной эффективности процесса.
Температурный режим и срок службы
Магнитный сепаратор Х43-46 рассчитан на непрерывную работу в условиях производственного цеха. Допустимый диапазон температур обрабатываемой жидкости составляет от +10°C до +55°C, что охватывает большинство стандартных технологических процессов. Температура окружающего воздуха в месте установки не должна выходить за пределы от +1°C до +40°C. Устройство сохраняет работоспособность при вязкости среды до 75 мм²/с. Срок службы магнитного сепаратора Х43-46 при соблюдении регламента технического обслуживания и использовании качественных рабочих жидкостей с предварительной фильтрацией составляет не менее 8 лет. На ресурс напрямую влияют такие факторы, как частота и тщательность сервиса, соблюдение давления в системе и отсутствие в жидкости крупных неферромагнитных включений, способных повредить скребок.
Область применения и типы оборудования
Магнитный сепаратор Х43-46 нашел широкое применение в различных отраслях промышленности, где требуется чистота гидравлических и смазочно-охлаждающих систем.
Металлообрабатывающая отрасль: Шлифовальные станки (3Б710, 3М152), хонинговальные установки (ХОН-12М), доводочное оборудование.
Производство прессового оборудования: Гидропрессы, ковочные молоты.
Сервис и ремонт спецтехники: Системы гидравлики строительной, дорожной и карьерной техники.
Промышленные гидростанции: Насосные группы и системы циркуляции масла на производственных линиях.
Устройство эффективно работает с водно-эмульсионными составами, минеральными и синтетическими маслами, что делает магнитный сепаратор Х43-46 универсальным решением для фильтрации.
Состав ремкомплекта и часто заменяемые детали
Для обеспечения бесперебойной работы магнитного сепаратора Х43-46 рекомендуется иметь в запасе ремонтный комплект. В таблице приведены типовые запчасти.
| Название детали | Назначение и условия износа |
|---|
| Скребок съемный | Механически удаляет осадок с барабана. Износ происходит при контакте с абразивными частицами. |
| Уплотнительные манжеты вала | Предотвращают утечку жидкости. Требуют замены при потере эластичности или повреждении. |
| Ремень привода барабана | Передает вращение от двигателя. Изнашивается в условиях повышенной нагрузки или несоосности. |
| Подшипниковые узлы барабана | Обеспечивают плавное вращение. Ресурс снижается при попадании загрязнений или недостатке смазки. |
Типичные ошибки при подборе магнитного сепаратора
Во избежание некорректной работы и снижения ресурса оборудования, следует учитывать распространенные ошибки при выборе и монтаже.
1. Выбор только по присоединительным размерам без учета реального расхода жидкости и давления в системе, что может привести к недостаточной производительности очистки.
2. Игнорирование диапазона вязкости рабочей среды. Использование жидкостей с вязкостью выше 75 мм²/с снижает эффективность захвата частиц и увеличивает нагрузку на привод.
3. Неучет температурного режима эксплуатации. Установка в неотапливаемых помещениях или работа с перегретой жидкостью ведет к ускоренному старению уплотнений и выходу из строя.
4. Пренебрежение необходимостью предварительной фильтрации. Отсутствие фильтра грубой очистки перед магнитным сепаратором Х43-46 может привести к его быстрому загрязнению неметаллическими включениями.
Условное обозначение модели Х43-46
Модель маркируется кодом Х43-46, где каждый элемент имеет конкретное значение.
X — указывает на принадлежность к оборудованию для обработки жидкостей в операциях тонкой механической обработки.
43 — номер базовой конструктивной серии.
46 — идентификатор конкретной модификации сепаратора в рамках серии.
Дополнительные буквенные индексы, например, -Л (левое) или -П (правое), обозначают расположение привода относительно направления потока.
Габаритные и монтажные размеры
Для точного встраивания магнитного сепаратора Х43-46 в гидравлический контур необходимо учитывать следующие размеры: межосевое расстояние между патрубками подключения составляет 150 мм. Глубина рабочей зоны барабана регулируется, стандартная настройка соответствует 80 мм. Фланцы подключения имеют диаметр 40 мм, что соответствует стандартному размеру DN40. Проверка совместимости с существующим оборудованием сводится к сопоставлению этих размеров с параметрами подводящего и отводящего трубопроводов.
Примеры оформления заказа
Для оперативного заказа рекомендуем указывать полное обозначение модели с учетом требуемых параметров.
1. Сепаратор магнитный Х43-46-Л. Базовая модель с левым расположением привода для замены вышедшего из строя аналога на шлифовальном станке.
2. Сепаратор магнитный Х43-46 с комплектом уплотнений для синтетических масел. Специальное исполнение для работы с агрессивными средами на производстве.
3. Сепаратор магнитный Х43-46-П в составе насосной группы. Комплексная поставка для модернизации гидросистемы пресса.
Часто задаваемые вопросы (FAQ)
Как выбрать модификацию магнитного сепаратора Х43-46 по давлению в системе и расходу жидкости?
При выборе необходимо ориентироваться на максимальное давление в месте установки (сепаратор рассчитан на стандартное давление циркуляционных систем) и фактический расход жидкости (л/мин). Ключевым ограничением является вязкость среды — до 75 мм²/с. Тип подключения определяется диаметром существующих трубопроводов — стандарт DN40.
Каковы сроки поставки магнитного сепаратора Х43-46 по России и наличие на складе?
Актуальное наличие уточняется на сайте 777-gidra.ru или по телефону.
Каковы требования к условиям эксплуатации: мороз, открытые площадки, качество масла?
Эксплуатация допускается в отапливаемых помещениях при температуре окружающего воздуха не ниже +1°C. Открытые площадки без навеса не рекомендуются из-за воздействия осадков. Качество масла или СОЖ должно соответствовать паспортным данным: отсутствие крупных неметаллических включений, кислотность в пределах нормы, рекомендуемая вязкость 1-75 мм²/с.
Обеспечивается ли совместимость с импортным оборудованием и возможность подбора аналога?
Да, магнитный сепаратор Х43-46 по габаритным и присоединительным размерам совместим со многими типами импортного оборудования. Инженеры компании ГИДРАВЛИКА оказывают услуги по подбору функциональных аналогов под параметры конкретной гидросистемы, учитывая давление, расход и тип рабочей среды.
Поставки и техническая поддержка от ГИДРАВЛИКА
Промышленное оборудование бренда ГИДРАВЛИК поставляется на рынок России и стран СНГ компанией ГИДРАВЛИКА. Мы обеспечиваем не только оперативную доставку в любой регион, но и полный цикл технической поддержки. Наши инженеры готовы предоставить детальную консультацию по интеграции магнитного сепаратора Х43-46 в вашу систему, помочь с подбором аналога и сервисным обслуживанием. Оставить заявку на расчет, получить коммерческое предложение или задать технический вопрос можно через наш сайт 777-gidra.ru. Доверяйте фильтрацию профессионалам.
