Сепаратор магнитный Х43-47 представляет собой высокоэффективный агрегат для тонкой очистки технологических жидкостей в системах промышленного оборудования. Это ключевой элемент поддержания чистоты смазочно-охлаждающих жидкостей, напрямую влияющий на качество обработки и ресурс дорогостоящих узлов станков и прессов.
Описание и назначение оборудования
Устройство разработано для непрерывного удаления ферромагнитных и абразивных примесей из циркулирующих жидкостей. Использование магнитного сепаратора Х43-47 показано для высокоточных металлообрабатывающих операций: шлифования, хонингования и доводки, где чистота рабочей среды критически важна. Внедрение данного агрегата позволяет существенно продлить интервалы замены СОЖ, снизить абразивный износ направляющих и шпинделей, а также повысить стабильность геометрических параметров готовых изделий.
Вес, габариты и маркировка по ТН ВЭД
Конструкция сепаратора магнитного Х43-47 отличается компактностью и продуманной компоновкой, что упрощает его интеграцию в существующие технологические линии. Корпус выполнен из коррозионностойкого материала, обеспечивающего долгий срок службы в условиях воздействия агрессивных сред.
Узнать точные характеристики для конкретного исполнения и условия поставки вы можете, оставив запрос на консультацию на сайте.
| Параметр | Значение |
|---|
| Рабочее давление в системе подачи СОЖ | Атмосферное (самотечная подача в корпус) |
| Диапазон температур рабочей жидкости | от +10°C до +55°C |
| Тип рабочей среды | Водные эмульсии, синтетические и полусинтетические СОЖ, моторные и гидравлические масла (совместимость уточняйте) |
| Присоединительный размер патрубков | DN 50 |
| Производительность (пропускная способность) | До 25 литров в минуту |
62 kg— Почему сепаратор магнитный Х43-47 — самый популярный на производстве?
— Потому что он «притягивает» не только металлическую стружку, но и внимание руководства к проблеме износа оборудования.
Технические особенности и спецификации
| Наименование характеристики | Технические данные |
|---|
| Номинальная производительность по очистке жидкости | до 25 л/мин |
| Допустимая вязкость очищаемых жидкостей (кинематическая) | 1–75 мм²/с |
| Рабочая температура окружающей среды | от +1°C до +40°C |
| Параметры электропитания для привода | 220 В, 50 Гц |
| Мощность установленного электродвигателя | 0,12 кВт |
| Тип используемых магнитов | Постоянные (неодимовые/сердечниковые) |
Преимущества и особенности эксплуатации
Внедрение сепаратора магнитного Х43-47 в технологический цикл металлообработки дает пользователю ряд значимых эксплуатационных выгод:
1. Снижение эксплуатационных затрат. Многократное использование очищенной СОЖ вместо постоянной замены сокращает расходы на технологические жидкости и их утилизацию.
2. Повышение качества продукции. Отсутствие мельчайших металлических частиц в рабочей зоне исключает появление рисок и задиров на обрабатываемых поверхностях, что особенно важно для деталей ответственного назначения.
3. Увеличение ресурса оборудования. Чистая жидкость минимизирует абразивный износ подвижных пар направляющих, подшипников шпинделя, насосов и другого сопутствующего оборудования.
4. Удобство сервисного обслуживания. Простая конструкция обеспечивает легкий доступ к ключевым узлам: магнитному барабану и скребковому механизму, что сокращает время на плановое техобслуживание.
5. Стабильность технологического процесса. Постоянная высокая степень очистки рабочей среды гарантирует повторяемость результатов обработки от партии к партии.
Принцип работы в системе
Рабочий цикл сепаратора магнитного Х43-47 построен на принципе магнитной сепарации. Загрязненная жидкость самотеком поступает в корпус устройства. Внутри установлен вращающийся барабан, оснащенный системой постоянных магнитов. При прохождении жидкости мимо барабана ферромагнитные частицы (металлическая стружка, продукты износа) намагничиваются и притягиваются к его поверхности. Вращение барабана выводит осадок из зоны обработки, где он механически удаляется с помощью специального скребка и попадает в накопительный контейнер. Очищенная от металлических включений жидкость через сливной патрубок возвращается в систему. Регулировка уровня жидкости в корпусе осуществляется с помощью специальной заслонки.
Режимы работы, температурные условия и ресурс
Устройство предназначено для непрерывной работы в составе технологических линий. Его надежность и долговечность напрямую зависят от соблюдения регламентных условий эксплуатации.
Допустимые температуры: рабочая жидкость – от +10°C до +55°C, окружающей среды – от +1°C до +40°C. Применение вне указанных температур может привести к изменению вязкости жидкости, короблению уплотнений и снижению эффективности очистки.
Факторы, влияющие на ресурс: Основными факторами являются качество исходной жидкости и регулярность обслуживания. Наличие в СОЖ крупных неметаллических включений, абразивной пыли или химически агрессивных компонентов может ускорить износ уплотнений и подшипниковых узлов. Стандартный расчетный срок службы сепаратора магнитного Х43-47 при соблюдении условий составляет не менее 10 лет.
Область применения: оборудование и отрасли
Сепаратор магнитный Х43-47 нашел широкое применение в различных отраслях, где требуется финишная обработка металлических поверхностей с высокой точностью и чистотой.
Основное оборудование для интеграции:
- Круглошлифовальные станки (например, моделей 3М151, 3А164).
- Хонинговальные агрегаты и комплексы (типа 3952С, 3К833).
- Доводочные и притирочные станки (серии 3401, 3404).
- Комплексные линии окончательной обработки деталей в автомобиле- и двигателестроении.
Отрасли промышленности: автомобильная, авиационная, инструментальная, общее машиностроение, производство гидравлических компонентов.
Ремонтный комплект и типовые запасные части
Наиболее подвержены износу в процессе эксплуатации следующие детали, которые рекомендуется иметь в запасе для минимизации простоев:
| Наименование запчасти | Типовые причины выхода из строя |
|---|
| Резиновые уплотнения, манжеты | Старение резины, воздействие агрессивных химических компонентов в СОЖ, механическое истирание абразивом. |
| Скребок очистки барабана | Механический износ контактной кромки о поверхность барабана, потеря упругости. |
| Подшипниковые узлы мотор-редуктора | Усталость материала, попадание загрязнений при нарушении целостности уплотнений, недостаточная смазка. |
| Элементы крышки и корпуса (прокладки) | Потеря эластичности, деформация от температурных перепадов. |
Типичные ошибки при подборе оборудования
При выборе фильтрующего оборудования для своей линии важно избегать следующих распространенных ошибок:
1. Ориентация только на присоединительный размер. Подбор сепаратора по резьбе DN 50 без учета фактической производительности системы и необходимой тонкости очистки приведет либо к неэффективной работе, либо к созданию излишнего сопротивления потоку.
2. Игнорирование типа и вязкости рабочей жидкости. В данном случае критически важно учитывать, что сепаратор магнитный Х43-47 эффективно удаляет именно ферромагнитные частицы. Для удаления шламов, неметаллического абразива и других загрязнений потребуется установка дополнительных фильтров (сетчатых, бумажных).
3. Неучет температурного диапазона эксплуатации. Установка в помещении с температурой ниже +1°C или работа с перегретой жидкостью сверх +55°C вызовет проблемы с герметичностью и может привести к выходу из строя узлов привода.
Логика условного обозначения модели
Маркировка Х43-47 имеет четкую структуру, позволяющую специалисту определить принадлежность агрегата:
«Х43» – серия оборудования, предназначенная в первую очередь для хонинговальных станков.
«47» – порядковый номер модели сепаратора в данной серии.
Дополнительно в заказе могут указываться индексы исполнения: «Л» – левое расположение привода (со стороны оператора), «П» – правое расположение. Это важно для планирования монтажа и удобства обслуживания.
Габаритные и присоединительные размеры для интеграции
Перед заказом необходимо сверить посадочные места и пространство для монтажа. Сепаратор магнитный Х43-47 имеет следующие габариты: 850 мм в длину, 420 мм в ширину и 610 мм в высоту. Масса устройства составляет 62 кг. Для подключения к системе используются патрубки условным проходом DN 50. Рекомендуется предусмотреть свободное пространство вокруг агрегата для удобства проведения регулярной очистки барабана и обслуживания скребкового механизма.

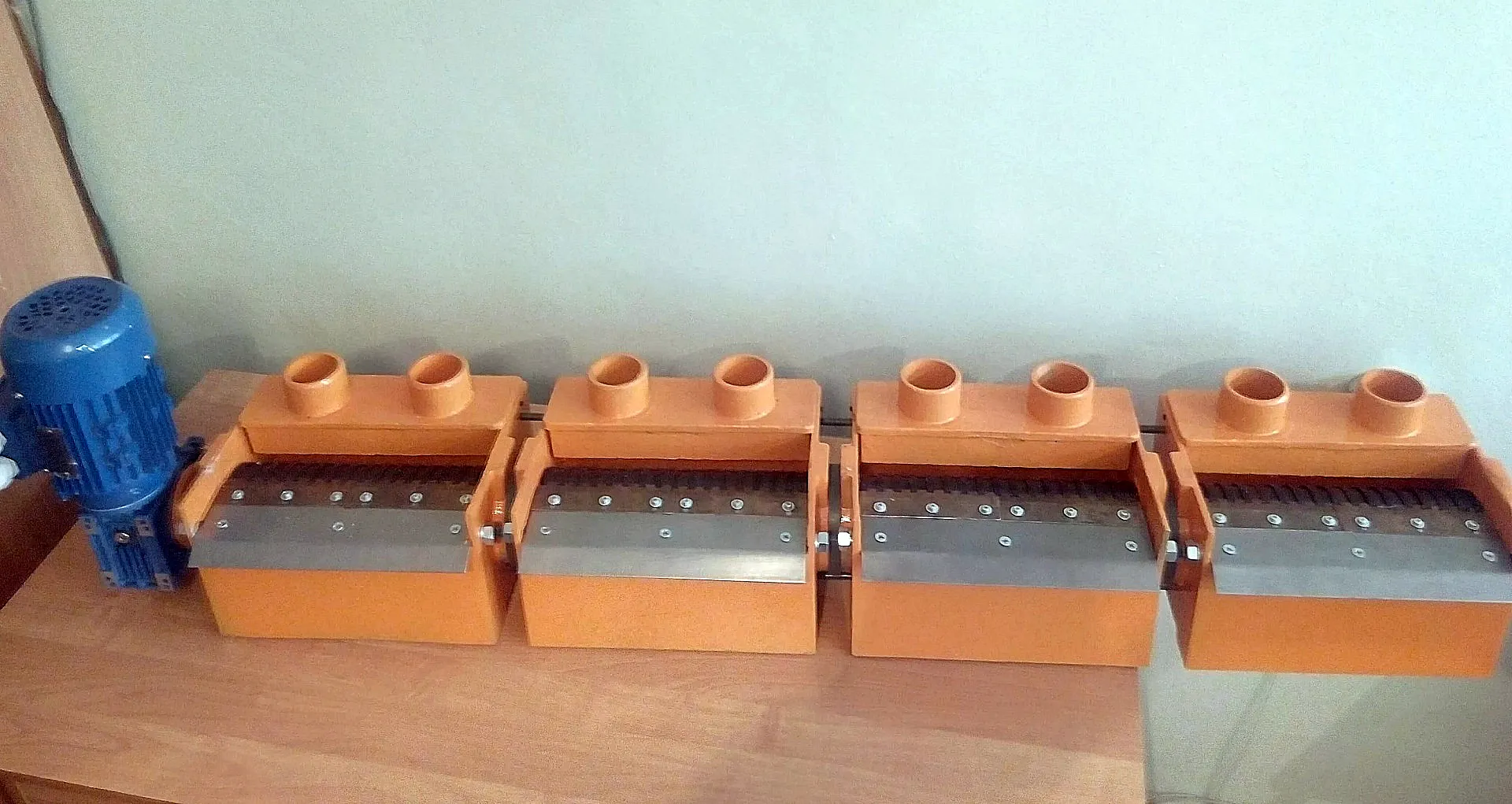

Рис. 1. Конструкция и внешние габариты сепаратора магнитного Х43-47.
Рис. 2. Конструктивная схема в разрезе с обозначением ключевых компонентов.
Примеры комплектации заказа
Для упрощения взаимодействия приведем типовые примеры оформления заявок:
Пример 1. Базовая поставка. Сепаратор магнитный Х43-47 в правостороннем исполнении (Х43-47-П) для модернизации шлифовального участка. Включает устройство в сборе, паспорт и руководство по эксплуатации.
Пример 2. Комплексное решение для нового хонинговального комплекса. Два сепаратора Х43-47-Л (левое исполнение) с установкой в общую линию рециркуляции СОЖ, включая подводящие и отводящие магистрали, запорную арматуру.
Пример 3. Поставка с запасными частями. Сепаратор Х43-47 в базовом исполнении, дополненный ремкомплектом (комплект уплотнений, скребок) для формирования оперативного запаса на предприятии.
Для получения актуального коммерческого предложения с учетом ваших условий, свяжитесь с нашими техническими специалистами через раздел Контакты или форму заявки на сайте.
Ответы на частые вопросы по эксплуатации в России
Вопрос: Как правильно подобрать сепаратор по расходу СОЖ в моей системе?
Ответ: Ключевой параметр – производительность до 25 л/мин. Необходимо убедиться, что подача загрязненной жидкости в сепаратор не превышает это значение. Для больших расходов рассматривается установка нескольких агрегатов параллельно или модели других серий.
Вопрос: Каковы сроки поставки и условия доставки в регионы России и СНГ?
Ответ: Базовая модель сепаратора магнитного Х43-47 часто доступна на складе. В отдаленные регионы и страны СНГ сроки уточняются индивидуально при формировании заказа. Актуальное наличие всегда можно проверить у менеджера.
Вопрос: Какие условия эксплуатации считаются жесткими, и как они влияют на оборудование?
Ответ: Работа в неотапливаемых цехах при температуре ниже +1°C не рекомендуется, так как может привести к загустеванию СОЖ, повышенной нагрузке на привод и разгерметизации. Высокая запыленность требует более частой проверки уровня масла в редукторе и чистки электродвигателя. Качество самой СОЖ – основополагающий фактор: жидкости с высоким содержанием агрессивных присадок или посторонних химических включений могут ускорить коррозию и старение уплотнительных материалов.
Вопрос: Возможна ли замена установленного у нас импортного сепаратора на модель Х43-47, и что нужно для проверки совместимости?
Ответ: Да, сепаратор магнитный Х43-47 часто выступает качественным отечественным аналогом для многих зарубежных установок. Для проверки совместимости необходимы данные по: 1) максимальному расходу жидкости (л/мин), 2) типу и вязкости СОЖ, 3) присоединительным размерам патрубков, 4) доступному пространству для монтажа (850x420x610 мм). Наши инженеры готовы провести такой анализ дистанционно.
Ключевое преимущество — поставки от производителя
Сепараторы магнитные модели Х43-47 производятся под брендом ГИДРАВЛИК и поставляются на российский рынок компанией ГИДРАВЛИКА. Мы гарантируем стопроцентное заводское качество, полное соответствие технической документации и доступные цены за счет прямых поставок. Наши инженеры-консультанты обладают глубокими знаниями в области промышленной фильтрации и готовы помочь с подбором оборудования, интеграцией в существующие линии или подбором аналога для замены устаревшего или снятого с производства узла.
Техническое сопровождение, гарантийное и постгарантийное обслуживание — неотъемлемая часть нашей работы. Чтобы задать вопросы, уточнить спецификации или оформить заявку на сепаратор магнитный Х43-47 для вашего предприятия в любом регионе РФ и СНГ, воспользуйтесь удобным способом связи, указанным на сайте https://777-gidra.ru.
