Описание и назначение серии тандем-цилиндров ПЦ71
Тандем-цилиндры двухстороннего действия ПЦ71 представляют собой специализированные пневматические позиционеры, предназначенные для создания точного линейного движения в промышленных системах автоматизации. Конструкция тандем-цилиндров двухстороннего действия ПЦ71 основана на использовании двух независимых штоков в едином корпусе, что позволяет синхронизировать работу нескольких механизмов или обеспечивать высокую точность позиционирования в сложных технологических процессах. Эти устройства нашли широкое применение в станкостроении, производстве упаковочного оборудования, технологических линиях и других областях, где требуется надежное и точное усилие. Серия актуальна для российского рынка благодаря своей адаптивности к жестким условиям эксплуатации и совместимости с отечественными системами управления.
Основные параметры и технические характеристики
Тандем-цилиндры двухстороннего действия ПЦ71 изготавливаются в широком диапазоне типоразмеров, что позволяет подобрать оптимальное решение для конкретной задачи. Код ТН ВЭД для данной продукции — 8412.21.000 9.
Габаритные размеры и вес
Вес и габаритные размеры тандем-цилиндров ПЦ71 напрямую зависят от диаметра гильзы и рабочего хода штока. В таблице ниже приведены ключевые размерные параметры для различных диаметров в базовой комплектации.
| Диаметр цилиндра, мм | Длина L1, мм | Размер L8, мм | Приблизительный вес (без учета хода), кг |
|---|
| 32 | 94 | 34 | 2.1 – 3.5 |
| 40 | 105 | 40 | 2.8 – 4.8 |
| 50 | 106 | 48 | 3.9 – 6.5 |
| 63 | 121 | 48 | 5.2 – 8.9 |
| 80 | 128 | 52 | 7.8 – 13.2 |
| 100 | 138 | 62 | 11.5 – 19.5 |
Технические характеристики
| Наименование параметра | Значение |
|---|
| Рабочее давление (номинальное), МПа | 0,9 (9 бар) |
| Давление страгивания, МПа, не более | 0,1 |
| Тип рабочей среды | Очищенный сжатый воздух (согласно ГОСТ 17433-80) |
| Диапазон рабочих температур, °С | -5...+70 |
| Исполнение цилиндра | Двухстороннего действия |
| Диапазон скоростей штока, мм/с | 50...800 |
| Стандартный ход поршня, мм | 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 320, 400, 500 |
| Максимальный возможный ход, мм | 1600 |
| Тип торможения в конце хода | Воздушное, регулируемое |
| Длина тормозного пути, мм | 24 (для D32-63) / 32 (для D80-100) |
| Рабочий ресурс, км (для диаметров от 80 мм) | 4000 |
| Присоединительный размер пневмолиний | G1/8" (D32-40), G1/4" (D50-63), G3/8" (D80), G1/2" (D100) |
Конструкция и принцип работы
Тандем-цилиндры двухстороннего действия ПЦ71 выполнены по классической схеме двухкамерного устройства с подвижным поршнем, но с ключевым отличием — наличием двух независимых штоков. Корпус представляет собой высокопрочную алюминиевую трубу, обеспечивающую малый вес и хороший теплоотвод. Внутри располагаются два отдельных поршня, каждый из которых связан со своим штоком. Работает цилиндр за счет перепада давления, создаваемого в рабочих полостях (поршневой и штоковой). Подача сжатого воздуха через соответствующий порт приводит к перемещению поршня и, соответственно, штока в заданном направлении. Возвратное движение осуществляется подачей воздуха в противоположную полость. Особенностью конструкции тандем-цилиндров двухстороннего действия ПЦ71 является наличие встроенного магнитного датчика на поршне, который позволяет контролировать его положение с помощью внешних индуктивных или герконовых датчиков. Устройство демпфирования, расположенное в конце хода, обеспечивает плавное торможение, предотвращая ударные нагрузки на механизм и оборудование.
Условное графическое обозначение тандем-цилиндра с магнитом и торможением в обе стороны.
Условное графическое обозначение тандем-цилиндра без функции торможения.
Температурный режим работы и срок службы
Серия тандем-цилиндров двухстороннего действия ПЦ71 рассчитана на продолжительную работу в диапазоне температур от -5°C до +70°C. При соблюдении требований эксплуатации (чистота рабочей среды, соблюдение давления, своевременное техническое обслуживание) ресурс изделий составляет до 4000 км пути штока для моделей диаметром от 80 мм. Фактический срок службы в значительной степени зависит от интенсивности работы, качества подготовки воздуха (отсутствие влаги и абразивных частиц) и правильности монтажа.
Шутка-загадка: Что в пневматике самое самостоятельное и не терпит давления? Тандем-цилиндры двухстороннего действия ПЦ71! Они всегда готовы ответить обоими штоками, если на них надавить.
Область применения и совместимое оборудование
Тандем-цилиндры двухстороннего действия ПЦ71 являются универсальными исполнительными механизмами. Их основная область применения — промышленная автоматизация.
Типичное оборудование и системы:
- Станки с ЧПУ: подающие устройства, зажимные механизмы, системы смены инструмента.
- Упаковочное и фасовочное оборудование: приводы дозаторов, механизмы открытия/закрытия, позиционирования тары.
- Робототехнические комплексы: манипуляторы, захваты, системы перемещения.
- Прессы и штамповочное оборудование: системы выталкивания, подачи заготовок.
- Линии сборки: механизмы позиционирования и фиксации деталей.
- Специальная техника: испытательные стенды, лабораторные установки.
Конструкция совместима с широким спектром стандартных пневмораспределителей, фильтров, регуляторов давления и другой арматуры российского и импортного производства.
Ремонтопригодность и состав ремкомплекта
Тандем-цилиндры двухстороннего действия ПЦ71 спроектированы с учетом возможности обслуживания и ремонта. Типовой ремонтный комплект (ремкомплект) включает сменные уплотнения, которые являются основными расходными элементами.
| Наименование запчасти | Типовой материал | Наиболее вероятная причина замены |
|---|
| Уплотнительные манжеты поршня | Полиуретан, NBR (нитрильный каучук) | Износ, потеря эластичности, утечки воздуха |
| Уплотнения штока | Полиуретан, NBR | Износ, повреждение кромки, увеличенный люфт |
| Грязесъемники штока | Полиуретан | Износ, потеря эффективности защиты от загрязнений |
| Опорно-направляющие втулки (втулки скольжения) | Полимерные композиты, бронза | Износ, увеличенный радиальный зазор |
| Магнитные вставки поршня | Магнитотвердые материалы | Механические повреждения, демпфирование магнитного поля |
| Демпфирующие элементы (при наличии) | Эластомеры | Потеря эластичности, растрескивание |
Принцип работы опирается на перемещение поршня под действием давления воздуха. Управление может осуществляться как вручную (через краны), так и автоматически (с помощью электромагнитных клапанов). В экстремальных условиях, например при температурах до -40°C, рекомендуется применение специальных морозостойких уплотнений из материалов FKM (витон), которые могут поставляться под заказ. Конструкция позволяет проводить замену уплотнений в полевых условиях при наличии необходимого инструмента и квалификации персонала. Устройство совместимо с воздухом, очищенным по требованиям ГОСТ 17433-80 для пневмосистем, и не предназначено для работы с маслами в качестве рабочей среды.
Габаритные и присоединительные размеры
Для корректного монтажа и интеграции в оборудование критически важно учитывать габаритные размеры тандем-цилиндров двухстороннего действия ПЦ71. Ниже приведены чертежи и таблица с размерами, позволяющие провести предварительную компоновку.

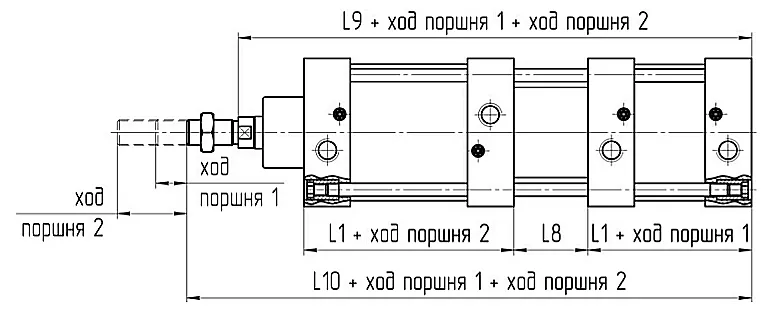

Общий вид и габаритные размеры тандем-цилиндра серии ПЦ71.
| Диаметр цилиндра, мм | Размер L1, мм | Размер L8, мм | Размер L9, мм | Размер L10, мм |
|---|
| 32 | 94 | 34 | 248 | 270 |
| 40 | 105 | 40 | 280 | 304 |
| 50 | 106 | 48 | 297 | 329 |
| 63 | 121 | 48 | 327 | 359 |
| 80 | 128 | 52 | 354 | 394 |
| 100 | 138 | 62 | 389 | 429 |
| 125 | 160 | 82 | 467 | 521 |
| 160 | 180 | 112 | 552 | 624 |
| 200 | 180 | 132 | 587 | 659 |

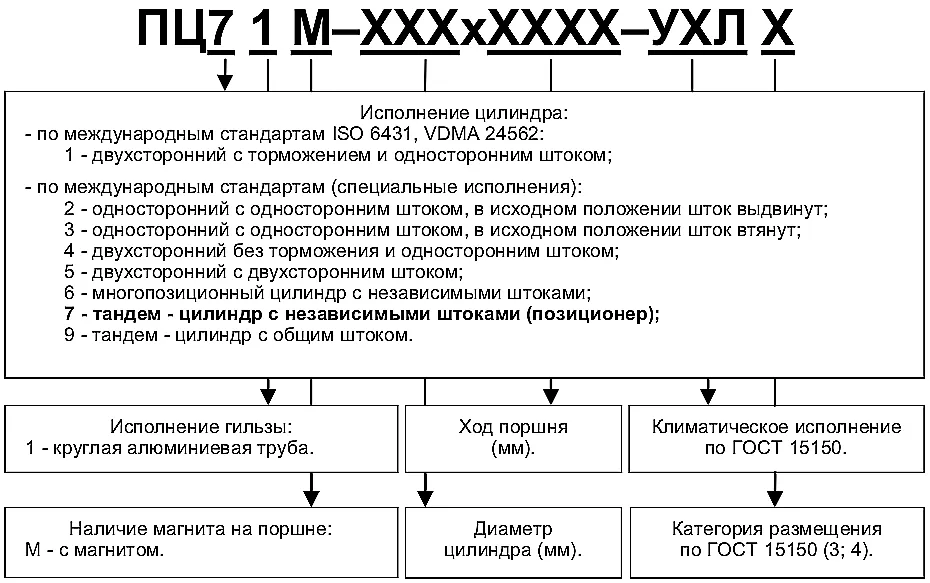

Структурная схема условного обозначения по типу исполнения.
Условное обозначение и примеры заказа
Модель цилиндра формируется согласно структурной схеме указанной выше. Стандартное обозначение включает в себя диаметр цилиндра, ход штока, тип штока и наличие дополнительных опций (например, магнита). Цилиндры тандемного исполнения имеют маркировку ПЦ71 с указанием диаметра и хода.
Пример заказа: ПЦ71-40-100-М — Тандем-цилиндр двухстороннего действия серии ПЦ71 с диаметром 40 мм, ходом поршня 100 мм, оснащенный магнитом на поршне для контроля положения.
При необходимости заказа тандем-цилиндров двухстороннего действия ПЦ71 с нестандартными параметрами (хромовые штоки, специальные присоединения, повышенный температурный диапазон) рекомендуется обратиться в технический отдел компании ГИДРАВЛИКА для консультации.
