Тандем-цилиндры КЦ95 — это специальная серия пневматических цилиндров двойного действия, разработанная для получения повышенного усилия на штоке при сохранении компактных габаритных размеров в сравнении с цилиндрами стандартного типа. Модели Тандем-цилиндров КЦ95 нашли широкое применение в станкостроении, автоматизированных линиях, подъемно-транспортном и обрабатывающем оборудовании, где критические ограничения по пространству не позволяют использовать цилиндр большего диаметра, но требуются значительные рабочие усилия. Серия Тандем-цилиндров КЦ95 представлена широким диапазоном диаметров гильзы: от 12 до 100 мм.
Описание и назначение серии Тандем-цилиндров КЦ95
Основная конструктивная особенность Тандем-цилиндров КЦ95 заключается в наличии двух поршней, жестко зафиксированных на одном общем штоке и расположенных последовательно в двух гильзах, объединенных в общем корпусе. В отличие от классического двухстороннего пневмоцилиндра с односторонним штоком, в Тандем-цилиндре КЦ95 подвод сжатого воздуха осуществляется одновременно в обе симметричные рабочие полости (правые или левые относительно поршней). Таким образом, в работу вступают оба поршня, а их усилие суммируется и передается на единый выходной шток, фактически удваивая выходное усилие по сравнению с цилиндром того же диаметра, но с одним поршнем.
Использование Тандем-цилиндров КЦ95 особенно оправдано в условиях дефицита монтажного пространства, когда установка цилиндра большего диаметра невозможна, но технологическая задача требует высокого толкающего или тянущего усилия. Благодаря своей конструкции, Тандем-цилиндры КЦ95 обеспечивают повышенную жесткость и стабильность работы при высоких нагрузках.
Вес, габариты и код ТН ВЭД
Модельный ряд серии Тандем-цилиндров КЦ95 охватывает широкий спектр типоразмеров. Масса цилиндров варьируется в зависимости от диаметра гильзы и хода штока. Для удобства подбора ключевые габаритные размеры для базовой модификации представлены в таблице ниже.
Код ТН ВЭД: 8412.21 – Пневматические силовые цилиндры и приводы.
Таблица диапазона габаритов и массы Тандем-цилиндров КЦ95
| Диаметр цилиндра, мм | Примерная масса (без штока), кг | Габаритная длина L (мин.), мм | Присоединительные размеры |
|---|
| 12 - 16 | 0.2 - 0.3 | 68 - 83 | Резьба М5, М6 |
| 20 - 32 | 0.5 - 1.2 | 82 - 108 | Резьба М8, М10 |
| 40 - 63 | 1.5 - 3.5 | 97 - 145 | Резьба M12, M14 |
| 80 - 100 | 4.0 - 7.0 | 120 - 180 | Резьба M16, M20 |
Технические характеристики
Параметры работы Тандем-цилиндров КЦ95 соответствуют высоким требованиям промышленной пневматики. Устройства адаптированы к российским условиям эксплуатации и совместимы с отечественными смазочными материалами.
| Параметр | Значение / Описание |
|---|
| Рабочее давление | от 0.15 до 1.0 МПа (1.5 до 10 бар) |
| Диапазон температур | от -10°C до +80°C (Стандартное исполнение)
Специсполнение: от -40°C до +80°C |
| Тип рабочей среды | Сжатый воздух, инертный газ. Маслораспыленная среда (при наличии смазки в системе) |
| Тип подключения | Резьбовое присоединение (внутренняя резьба в торцевых крышках) |
| Присоединительные размеры | В зависимости от диаметра: M5, M6, M8, M10, M12, M14, M16, M20 |
| Материал гильзы/поршня | Анодированный алюминиевый сплав / Уплотнения из износостойкого полиуретана или NBR |
| Пропускная способность (условная) | Высокая скорость срабатывания, зависит от диаметра и подаваемого расхода воздуха |
Принцип работы тандем-цилиндров
Принципиальная схема работы Тандем-цилиндров КЦ95 основана на последовательном действии двух поршней. В корпусе цилиндра расположены две рабочие гильзы. В каждой из них находится поршень, и оба поршня жестко соединены с общим сквозным штоком. При подаче сжатого воздуха через управляющий клапан (например, 5/2 или 4/2) в правые полости обоих гильз, оба поршня начинают движение влево, выдвигая шток. Их усилия суммируются. При переключении питания на левые полости, поршни перемещаются вправо, осуществляя обратный ход.
Управление движением штока Тандем-цилиндров КЦ95 — исключительно пневматическое, через соответствующие распределители. Рукоятка для ручного дублирования, как правило, не предусмотрена. Перемещение штока происходит за счет разницы давлений в рабочих полостях.
Загадка: Два брата-близнеца живут в одном доме, ходят всегда вместе и тянут одну ручку. Кто они?
Ответ: Поршни в Тандем-цилиндре КЦ95! Вместе они создают двойное усилие, чтобы сдвинуть любую, даже самую упрямую, нагрузку.
Температурный режим и срок службы
Стандартные исполнения Тандем-цилиндров КЦ95 рассчитаны на эксплуатацию в диапазоне температур окружающей среды и рабочей среды от -10°C до +80°C. При использовании специальных морозостойких уплотнительных материалов (например, из каучука NBR с низкотемпературными присадками) возможно применение при температурах до -40°C, что актуально для неотапливаемых цехов или уличного оборудования в зимний период.
Срок службы Тандем-цилиндров КЦ95 напрямую зависит от условий эксплуатации: чистоты сжатого воздуха (наличие фильтров-влагоотделителей), регулярности смазки (при её необходимости), величины рабочего давления и частоты циклов. При соблюдении рекомендаций производителя ресурс до первого капитального ремонта может составлять несколько миллионов циклов.
Область применения и оборудование
Тандем-цилиндры КЦ95 используются везде, где требуется компактный источник высокого линейного усилия. Основные сферы:
• Металлообработка: Зажимные устройства на фрезерных, токарных и сверлильных станках с ЧПУ, механизмы фиксации заготовок.
• Упаковочное оборудование: Приводы прессов для уплотнения, механизмы отсечки и прижима.
• Автоматические линии сборки: Манипуляторы, позиционеры, толкатели.
• Деревообработка: Прессы для склейки, зажимные системы.
• Специальное оборудование: Испытательные стенды, лабораторные установки, где важна точность и воспроизводимость усилия.
Ремонт и ремкомплекты
Конструкция Тандем-цилиндров КЦ95 является ремонтнопригодной. В полевых условиях возможна замена уплотнений и профилактическая чистка. Типичный ремкомплект включает следующие запасные части, наиболее подверженные износу:
| Наименование запчасти | Материал | Назначение |
|---|
| Уплотнительное кольцо поршня | Полиуретан (PU), NBR | Герметизация зазора между поршнем и гильзой |
| Уплотнение штока (манжета) | Полиуретан (PU), NBR | Защита от выхода воздуха и попадания грязи |
| Грязесъемник | Полиуретан, фторкаучук | Очистка штока при втягивании |
| Уплотнительные кольца (статичные) | NBR | Герметизация соединений крышек |
| Направляющая втулка штока | Полиамид, бронзографит | Обеспечение соосности и снижение трения штока |
При серьезных механических повреждениях гильзы или штока требуется замена цилиндра целиком или отправка его на заводской ремонт.
Работа в экстремальных условиях
Тандем-цилиндры КЦ95 могут быть адаптированы для сложных условий. Для работы при температурах до -40°C используются специальные морозостойкие уплотнения. Конструкция совместима с воздушными маслами, соответствующими отечественным ГОСТ (например, И-20, И-40, ВНИИ НП-25), что упрощает обслуживание на российских предприятиях. Благодаря модульной и разборной конструкции, основной ремонт (замена уплотнительного комплекта) может быть выполнен силами квалифицированного персонала непосредственно на месте эксплуатации при наличии необходимого инструмента.
Условное обозначение модели
Структура кода модели Тандем-цилиндров КЦ95 позволяет однозначно определить его основные параметры. Код формируется из серии, диаметра гильзы, длины хода штока и типа монтажа.

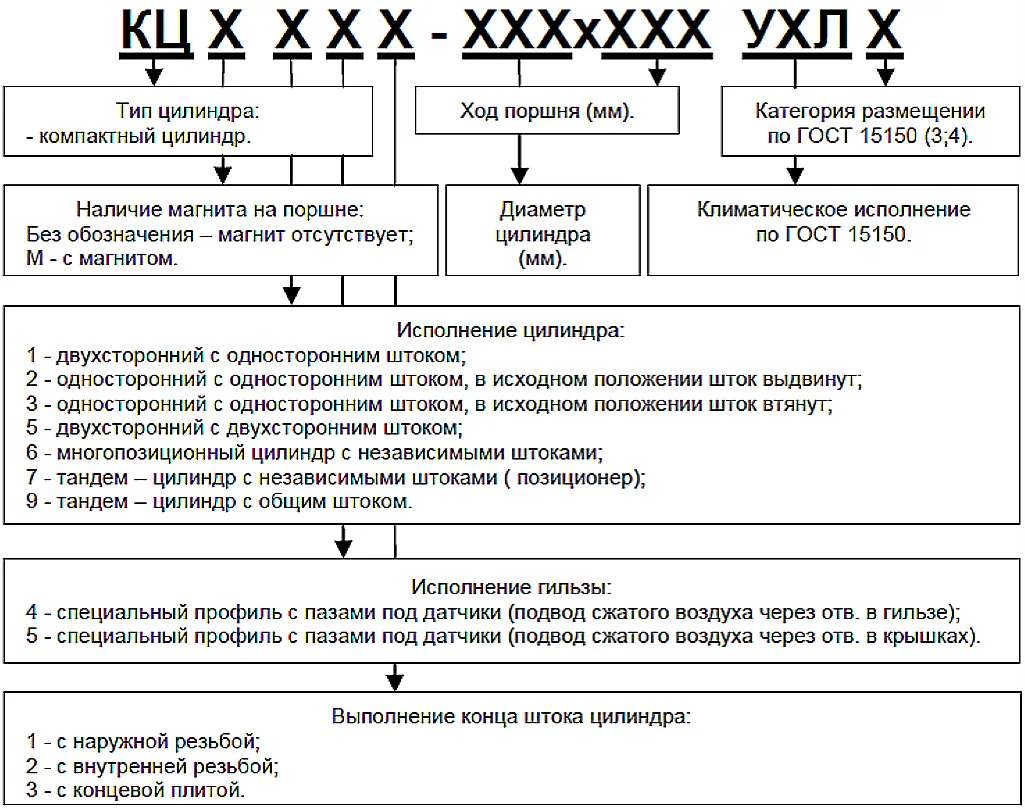

Рисунок: Схема расшифровки условного обозначения Тандем-цилиндров серии КЦ95 от ГИДРАВЛИКА.
Габаритные и присоединительные размеры
Для корректного монтажа и проектирования оборудования важно знать точные размеры цилиндров. В зависимости от компоновки (с независимыми штоками для позиционера или с общим штоком) геометрия отличается. Ниже приведены базовые габариты для тандем-цилиндра с независимыми штоками.

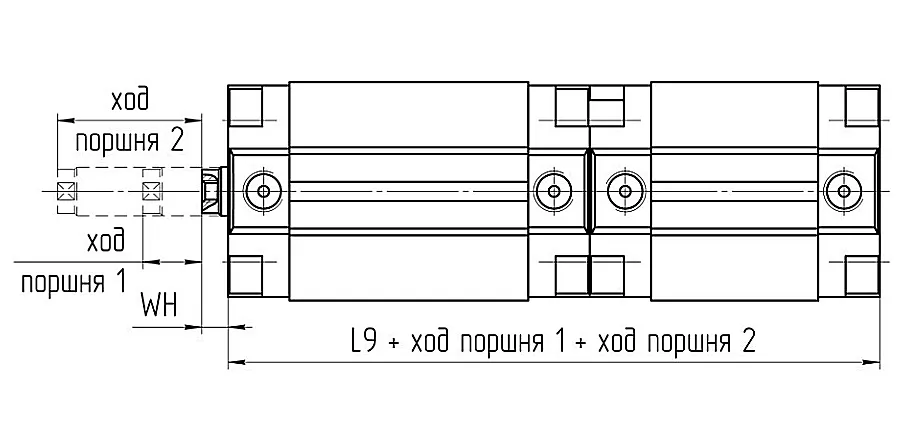

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ТАНДЕМ-ЦИЛИНДРА С НЕЗАВИСИМЫМИ ШТОКАМИ (ПОЗИЦИОНЕР)
Чертеж: Габаритные размеры и обозначения для тандем-цилиндра КЦ95 с независимыми штоками.
| Диаметр цилиндра | L1, мм | L9, мм |
|---|
| 12 | 34.5 | 68.0 |
| 16 |
| 20 | 43.5 | 82.5 |
| 25 | 39.0 | 83.5 |
| 32 | 46.5 | 96.5 |
| 40 | 45.0 | 97.0 |
| 50 | 47.0 | 98.0 |
| 63 | 50.0 | 108.0 |
| 80 | 59.0 | 120.0 |
| 100 | 71.0 | 145.5 |
Тандем-цилиндр с общим штоком
Чертеж: Конструкция и основные размеры Тандем-цилиндра КЦ95 с общим штоком.
Остальные габаритные и присоединительные размеры для данной модификации соответствуют базовому цилиндру серии КЦМ 151, что облегчает замену и модернизацию оборудования.
Примеры заказа и доставка
Для заказа Тандем-цилиндров КЦ95 необходимо определить требуемый диаметр (12, 16, 20, 25, 32, 40, 50, 63, 80, 100 мм) и длину хода штока. Например, код «КЦ95-40-100» будет обозначать тандем-цилиндр серии КЦ95 с диаметром гильзы 40 мм и ходом штока 100 мм с общим штоком.
Официальный поставщик и производитель — компания ГИДРАВЛИКА. Мы осуществляем поставки Тандем-цилиндров КЦ95 со склада в Екатеринбурге. Доставка производится во все регионы России надежными транспортными компаниями (Деловые Линии, ПЭК, СДЭК, Почта России) или собственным транспортом. Доставка возможна в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону, Красноярск, Воронеж, Пермь, Волгоград и другие города.
Уточнить наличие, технические детали и оформить заказ можно через наш сайт https://777-gidra.ru/ либо связавшись с менеджерами по телефону, указанному в разделе Контакты.
