Виброопора PCA 60 M10

Описание и область применения

Виброопора PCA 60 M10 представляет собой профессиональный виброизолирующий элемент, предназначенный для стабильной работы и защиты промышленного оборудования от деструктивных колебаний. Основная функция данного устройства — восприятие статического веса оборудования и эффективное подавление вибраций, передаваемых как от самого агрегата, так и от окружающей среды. Использование виброопоры PCA 60 M10 на станках, компрессорных установках, насосных группах и лабораторном оборудовании позволяет существенно увеличить ресурс работы ответственных узлов, снизить уровень структурного шума и повысить точность технологических процессов.

Основные параметры и код ТН ВЭД

Виброопора PCA 60 M10 характеризуется сбалансированным соотношением компактных габаритов, высокой несущей способности и длительного срока службы. Модель соответствует требованиям ГОСТ 33127-2014. Изделие классифицируется по единой Товарной номенклатуре внешнеэкономической деятельности под кодом ТН ВЭД 8431 49 000 0. В таблице ниже приведены базовые размеры и масса изделия.

Инженер спрашивает нового сотрудника: «Почему на заводе такая тишина?» Тот отвечает: «Все оборудование стоит на виброопорах PCA 60 M10 — гасят и шум, и нервы начальства!»

Детальные технические характеристики

Для корректного выбора и интеграции в проектную документацию необходимо учитывать полный перечень параметров виброопоры PCA 60 M10. В таблице систематизированы ключевые эксплуатационные характеристики.

Преимущества и особенности эксплуатации

Выбор виброопоры PCA 60 M10 вместо стандартных резиновых подкладок или самодельных амортизаторов дает пользователю ряд существенных преимуществ:

Увеличение срока службы оборудования. Эффективное гашение вибраций снижает усталостные нагрузки на сварные швы, подшипниковые узлы и фундамент, что напрямую влияет на межремонтный интервал и ресурс агрегата.

Снижение эксплуатационных затрат. Установка виброопоры PCA 60 M10 минимизирует необходимость частой подтяжки крепежа, выравнивания станков и ремонта поврежденных полов из-за вибрации.

Универсальность монтажа. Стандартизированная резьба М10 и встроенная система регулировки высоты позволяют быстро интегрировать опору в существующие системы крепления станков, компрессоров и другого оборудования без сложной доработки основания.

Стабильность работы в широком температурном диапазоне. Натуральная резина NR сохраняет свои демпфирующие свойства при отрицательных температурах до -40°C, что делает виброопору PCA 60 M10 пригодной для использования в неотапливаемых цехах и на открытых площадках.

Совместимость с типовыми промышленными системами. Конструкция и присоединительные размеры разработаны с учетом стандартов большинства производителей станков и промышленного оборудования.

Принцип функционирования в системе

Принцип работы виброопоры PCA 60 M10 основан на преобразовании энергии механических колебаний в тепловую с последующим ее рассеиванием. Резиновый демпфер, сжатый между опорной плитой и металлической шпилькой с гайками, выступает в роли упругого элемента. При воздействии вибрации сжатие и сдвиг резины создают внутреннее трение, которое и рассеивает энергию. Регулировочные гайки на шпильке М10 позволяют точно компенсировать неровности основания и обеспечить строгую горизонтальность установленного оборудования. Таким образом, виброопора PCA 60 M10 выполняет двойную функцию: статическую (несение нагрузки) и динамическую (гашение колебаний).

Режим работы и факторы, влияющие на ресурс

Изделие рассчитано на непрерывную эксплуатацию в заявленном диапазоне температур от -40°C до +80°C. Срок службы виброопоры PCA 60 M10 при условии соблюдения нагрузочных параметров (непревышение 60 кг на одну точку) и отсутствии прямого контакта с агрессивными химическими средами составляет не менее 5 лет. Главными факторами, сокращающими ресурс, являются:

— длительное воздействие солнечного УФ-излучения, масел на основе растворителей и сильных окислителей;
— систематическая перегрузка, вызывающая остаточную деформацию резины;
— эксплуатация в среде с высокой концентрацией абразивной пыли без защиты.

Для продления срока службы рекомендуется визуальный осмотр опор не реже одного раза в год на предмет растрескивания резины и коррозии стальных деталей.

Типовые сферы применения

Виброопора PCA 60 M10 нашла широкое применение в различных отраслях промышленности и научной деятельности:

Металлообработка и станкостроение: фрезерные, токарные и сверлильные станки средней мощности, гибочные прессы, координатно-измерительные машины (КИМ).

Компрессорное и насосное оборудование: поршневые и винтовые компрессора, насосные группы систем водоснабжения и гидравлических станций, вентиляторные установки.

Пищевая и фармацевтическая промышленность: фасовочные и упаковочные автоматы, смесители, сушильные камеры, линии розлива.

Энергетика и лабораторные исследования: вспомогательное оборудование на подстанциях, вибростенды для испытаний, центрифуги, аналитические весы высокой точности.

Использование виброопоры PCA 60 M10 на таком оборудовании не только защищает его от износа, но и существенно улучшает условия труда обслуживающего персонала, снижая уровень шума.

Логика условного обозначения

Индекс модели «PCA 60 M10» несет в себе информацию о ключевых характеристиках изделия.

P — серия Professional, предназначенная для промышленного применения.
C — Cylindrical, указывает на цилиндрическую форму корпуса.
A — Anti-vibration, прямое указание на назначение изделия.
60 — максимальная допустимая статическая нагрузка в килограммах.
M10 — тип и диаметр метрической резьбы шпильки для крепления.

Такая система маркировки позволяет специалистам быстро идентифицировать изделие и его возможности по каталогу.

Габаритные и присоединительные размеры

Для проверки совместимости с имеющимся оборудованием и проектирования посадочных мест необходимо ориентироваться на точные размеры виброопоры PCA 60 M10. Компактная высота в 85 мм позволяет использовать ее в условиях ограниченного пространства.

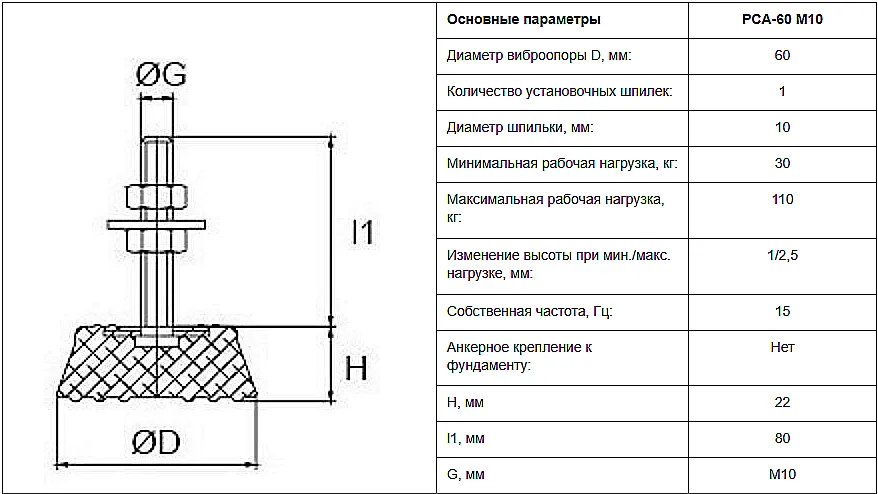

Габаритный чертеж модели PCA 60 M10 с основными размерами.

Схема монтажного узла с регулировочными гайками и присоединительной резьбой М10.

Типичные ошибки при подборе аналогов

Некорректный выбор виброизоляционных опор может привести не только к их быстрому выходу из строя, но и к повреждению самого оборудования. Распространенные ошибки:

1. Подбор исключительно по диаметру резьбы (М10) без учета допустимой нагрузки на одну точку. Это приводит к перегрузке и продавливанию резины.

2. Игнорирование минимальной нагрузки (15 кг для PCA 60 M10). При недостаточном весе оборудования демпфирование будет неэффективным.

3. Неучет температурного режима в помещении. Использование опор, не рассчитанных на минусовые температуры, приводит к потере эластичности резины и растрескиванию.

4. Неправильное распределение опор под оборудованием. Неравномерная нагрузка на отдельные виброопоры PCA 60 M10 вызывает крен агрегата и неравномерный износ демпферов.

Примеры комплектации заказов

Для удобства планирования закупок приведем несколько типовых сценариев заказа виброопоры PCA 60 M10:

Стандартный заказ для станка: 4 шт. виброопоры PCA 60 M10 для установки под четырехопорный фрезерный станок массой 220 кг (55 кг на одну опору, что входит в допустимый диапазон).

Заказ для лабораторного оборудования: 1 шт. для изоляции высокоточных аналитических весов от вибраций пола. Масса весов — 20 кг, что соответствует минимальной нагрузке.

Оптовый заказ для модернизации цеха: от 50 шт. для одновременного оснащения нескольких единиц оборудования на производственной линии. Предусмотрены дополнительные оптовые скидки и персонализированные условия доставки.

Ответы на частые вопросы (FAQ)

В: Как правильно определить, сколько виброопор PCA 60 M10 необходимо для моего станка, и выдержат ли они его вес?
О: Необходимо разделить общую массу станка (включая оснастку и заготовку) на количество точек опоры (обычно 4). Нагрузка на одну виброопору PCA 60 M10 должна находиться в диапазоне от 15 до 60 кг. Например, станок массой 200 кг на 4 опоры дает нагрузку 50 кг/опору — условие выполняется.

В: Каковы сроки поставки и доставки по России и странам СНГ?
О: Виброопора PCA 60 M10 бренда ГИДРАВЛИК часто есть в наличии на наших складах в Москве и Екатеринбурге. При наличии товара поставка в большинство регионов России осуществляется в срок от 2 до 5 рабочих дней. В страны СНГ (Казахстан, Беларусь и др.) доставка организуется в течение 7-10 рабочих дней.

В: Насколько критично качество основания (пола) для установки PCA 60 M10? Можно ли ставить на деревянные полы или неровный бетон?
О: Монтаж на прочное, ровное бетонное основание предпочтителен. Для деревянных полов необходимо убедиться в достаточной несущей способности лаг. Регулировка высоты ±15 мм позволяет компенсировать небольшие локальные неровности основания, но общий уклон пола должен быть в допустимых для эксплуатации оборудования пределах.

В: Совместима ли виброопора PCA 60 M10 с импортным оборудованием, где используются аналогичные опоры другого бренда?
О: Да, благодаря стандартной резьбе М10 и типовым нагрузочным характеристикам, наша виброопора PCA 60 M10 является прямым аналогом для многих европейских и азиатских опор схожей грузоподъемности. Наши инженеры готовы помочь с подбором замены по вашим старым каталожным номерам или чертежам.

Завершение и условия работы

Виброопора PCA 60 M10 от бренда ГИДРАВЛИК — это проверенное российское решение для обеспечения тихой и стабильной работы вашего производственного оборудования. Поставка осуществляется компанией ГИДРАВЛИКА, которая предоставляет полный пакет сопроводительной документации, включая сертификаты соответствия ГОСТ. Мы организуем оперативную доставку не только в крупные города, такие как Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, но и в любой регион России, а также в страны СНГ.

Наши технические специалисты готовы оказать консультацию по подбору виброизолирующих опор под ваши конкретные условия эксплуатации, нагрузку и тип оборудования. Для получения подробной информации, коммерческого предложения или оформления заказа перейдите в раздел Контакты или оставьте заявку на сайте.
