Описание и назначение
Насос пластинчатый НПл 12,5-16/16 представляет собой надежный двухпоточный гидравлический агрегат, предназначенный для стабильной работы в системах с высоким рабочим давлением до 16 МПа. Основной функцией данного оборудования является перекачка минеральных масел, гарантирующая стабильную подачу рабочей среды к исполнительным механизмам станков, прессов и мобильной техники.
Конструкция устройства обеспечивает минимальный уровень вибрации и акустического шума, что позволяет интегрировать насос пластинчатый НПл 12,5-16/16 в гидросистемы, установленные в цехах с повышенными требованиями к условиям труда.
Основные параметры и вес
Устройство характеризуется компактными габаритами и массой, облегчающей процесс монтажа и интеграции в существующую гидростанцию или насосную группу. Код ТН ВЭД для данной категории товаров – 8413 50 000 0.
| Параметр | Значение |
| Масса, кг | 19 |
| Типоразмер | Стандартный |

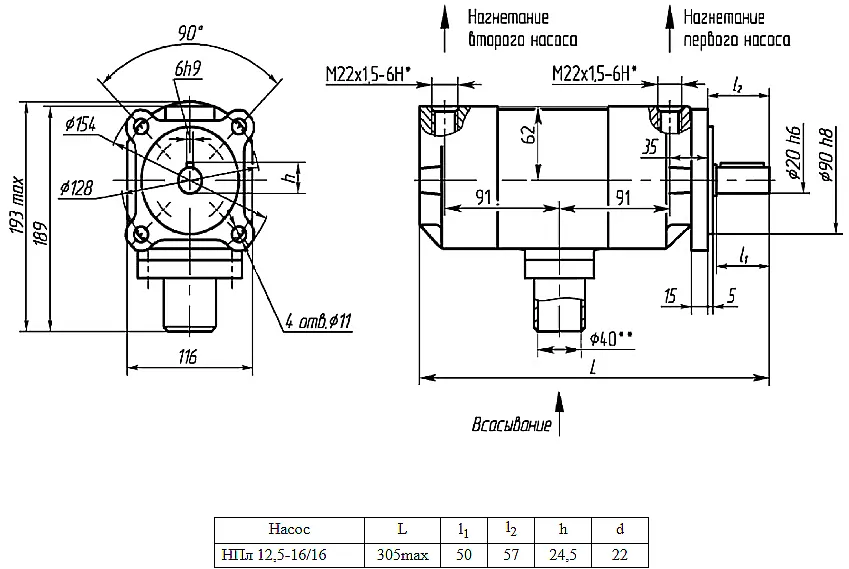

Чертеж с основными габаритными размерами пластинчатого насоса НПл 12,5-16/16 для проверки посадочных мест.
Условное обозначение модели
Индекс модели содержит всю необходимую техническую информацию для подбора. Расшифровка маркировки НПл 12,5-16/16 следующая:
НПл – обозначает тип: Насос Пластинчатый.
12,5 – номинальный рабочий объем первого потока, выраженный в кубических сантиметрах.
16 – номинальный рабочий объем второго потока, см³.
/16 – указывает на максимальное рабочее давление в мегапаскалях (МПа), на которое рассчитан агрегат.
Опытный наладчик гидросистем однажды сказал: «Если в вашей системе работает насос пластинчатый НПл 12,5-16/16, то можно смело планировать не плановый ремонт, а плановый отпуск – настолько он предсказуем в работе».
Технические характеристики
Ключевые эксплуатационные параметры определяют область применения и эффективность устройства в конкретной гидросистеме.
| Параметр | Значение |
| Максимальное рабочее давление, МПа | 16 |
| Номинальная подача (производительность), л/мин | 14,4 – 19,4 |
| Рабочий объем (суммарный), см³ | 28,5 (12,5+16) |
| Рекомендуемая частота вращения вала, об/мин | 1500 |
| Диапазон рабочей температуры среды, °C | от -10 до +60 |
| Тип рабочей среды | Минеральные масла для гидросистем (вязкость 25-213 мм²/с) |
| Требования к фильтрации | Тонкость фильтрации масла не менее 25 мкм |
Принцип работы и конструктивные особенности
Насос пластинчатый НПл 12,5-16/16 функционирует по классическому принципу действия пластинчатых гидромашин. В корпусе агрегата расположен ротор с радиальными пазами, в которые установлены подвижные пластины. При вращении вала центробежная сила прижимает пластины к профилированной внутренней поверхности статора. Образующиеся между пластинами, ротором и статором замкнутые объемные камеры последовательно увеличиваются в зоне всасывающего окна, обеспечивая забор масла из гидробака, и уменьшаются в зоне нагнетания, создавая требуемое давление в напорной магистрали.
Ключевым преимуществом такой схемы является минимальная пульсация потока, что критически важно для плавности хода цилиндров и гидромоторов в прецизионном оборудовании.
Преимущества и особенности эксплуатации
Выбор данной модели обеспечивает ряд существенных выгод для технического специалиста и предприятия в целом:
• Высокая надежность и увеличенный ресурс работы. Конструкция с уравновешенным ротором и оптимизированной системой поджатия пластин снижает износ основных деталей, обеспечивая долговечность даже при циклических нагрузках.
• Стабильность давления и производительности. Низкий коэффициент пульсации выходного потока гарантирует точность работы управляющей гидроаппаратуры и исполнительных механизмов.
• Универсальность подключения и совместимость. Стандартные присоединительные размеры фланцев и вала позволяют производить быструю замену насоса или его интеграцию в типовые гидростанции.
• Удобство сервисного обслуживания. Модульная конструкция упрощает процедуры диагностики, ремонта и замены наиболее подверженных износу компонентов.
• Снижение эксплуатационных расходов. Высокий механический КПД и эффективная работа в рекомендованном диапазоне вязкости масла минимизируют энергопотребление и тепловыделение.
Температурный режим и ресурс
Для обеспечения заявленного срока службы, превышающего 10 000 часов, необходимо соблюдение условий эксплуатации. Помимо поддержания рабочей температуры масла в диапазоне от -10°C до +60°C, критически важным является качество рабочей среды. Использование масел с кинематической вязкостью за пределами диапазона 25-213 мм²/с, а также несоблюдение требований по чистоте (отсутствие фильтрации или несоответствующая тонкость фильтра) приводит к ускоренному абразивному износу пластин, ротора и статора, снижая общую производительность и давление в системе.
Область применения и типовое оборудование
Данная модель гидронасоса востребована в различных отраслях промышленности благодаря своей надежности и стабильности параметров. Основные сферы применения:
• Металлообрабатывающая промышленность: гидроприводы и системы смазки токарных, фрезерных, шлифовальных станков, обрабатывающих центров.
• Кузнечно-прессовое оборудование: гидравлические прессы, гибочные машины, штамповочные установки, где требуется точное поддержание давления.
• Мобильная и строительная техника: управление рабочим оборудованием экскаваторов, манипуляторов, автопогрузчиков, а также в системах гидроусилителя руля.
• Специальное технологическое оборудование: линии литья под давлением, испытательные стенды, подъемные механизмы.
Таким образом, насос пластинчатый НПл 12,5-16/16 является ключевым компонентом для гидросистем, где важна бесперебойная работа, стабильная производительность и точность.
Присоединительные размеры и монтаж
Правильная установка агрегата гарантирует его корректную работу и долгий срок службы. Для этого необходимо свериться с габаритными и присоединительными размерами.
Схематичное изображение монтажных фланцев и портов подключения для всасывающей и напорных линий.
При монтаже важно обеспечить соосность приводного вала, использовать рекомендованные соединительные муфты и обеспечить надежное крепление корпуса насоса к плите гидростанции или раме.
Ремкомплект и часто заменяемые запчасти
Наиболее подвержены износу в процессе эксплуатации следующие детали, которые целесообразно иметь в ремкомплекте:
| Наименование запчасти | Признаки износа / причина выхода из строя |
| Комплект пластин (лопаток) | Уменьшение толщины, задиры на торцах. Основная причина – работа на загрязненном масле или с высокой кавитацией. |
| Уплотнительные кольца и манжеты вала | Появление течей по валу. Старение резины, перегрев, неподходящий тип масла или рабочей среды. |
| Торцевые распределительные диски (серьги) | Износ рабочих поверхностей, ведущий к потере давления и увеличению внутренних перетечек. |
| Поджимные пружины пластин | Потеря упругости, что снижает начальный контакт пластин со статором и может вызвать повышенный шум на низких оборотах. |
Типичные ошибки при подборе
Во избежание некорректной работы системы и преждевременного выхода насоса из строя, рекомендуется не допускать следующих ошибок:
• Выбор агрегата исключительно по типу резьбы или фланца без учета требуемых значений расхода (подачи) и давления в системе.
• Игнорирование температурного диапазона работы, особенно при эксплуатации в неотапливаемых помещениях или на открытых площадках.
• Использование рабочей среды, не соответствующей рекомендациям по типу и вязкости, например, применение жидкостей на водной основе без согласования с производителем.
• Несоблюдение требований к фильтрации масла, что является главной причиной абразивного износа прецизионных пар.
Примеры оформления заказа
При обращении к поставщику для приобретения насоса пластинчатого НПл 12,5-16/16 можно рассмотреть следующие варианты:
1. Базовая модель. НПл 12,5-16/16 – стандартное исполнение для работы с минеральными маслами.
2. Исполнение для специфических сред. НПл 12,5-16/16 с уплотнениями из фторкаучука (тип Viton) для применения в системах с некоторыми видами синтетических жидкостей или умеренно агрессивными средами.
3. Комплект для сервиса. НПл 12,5-16/16 совместно с ремкомплектом (РК), включающим основные уплотнения и пластины, для сокращения времени планового ремонта.
О бренде и доставке
Оборудование под торговой маркой ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы обеспечиваем прямые поставки оригинальной продукции, гарантийное и постгарантийное обслуживание.
Для заказчиков из России и стран СНГ доступна оперативная доставка в любой регион, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в города Беларуси, Казахстана и других государств Содружества.
Наши специалисты готовы провести детальную техническую консультацию, помочь с подбором насоса пластинчатого НПл 12,5-16/16 или его аналога под параметры вашей существующей гидросистемы. Для получения коммерческого предложения, уточнения наличия или условий поставки, оставьте запрос через сайт 777-gidra.ru или свяжитесь с нами удобным способом, указанным в разделе Контакты.
