Описание и область применения

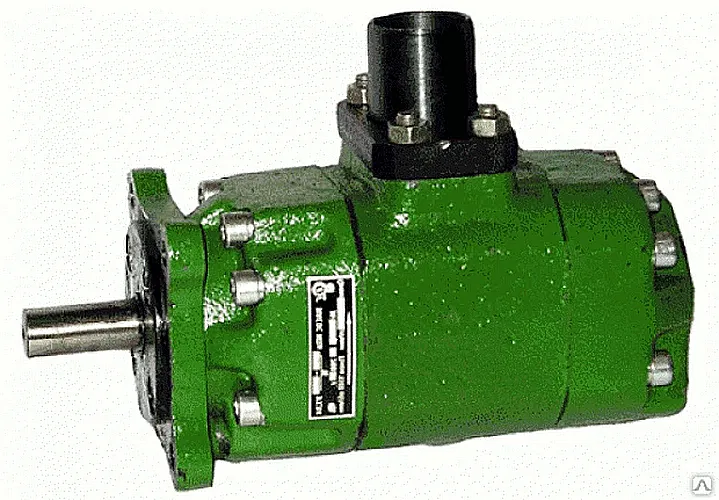

Насос пластинчатый НПл 56-8/16 представляет собой двухпоточный нерегулируемый гидравлический агрегат, предназначенный для создания стабильного потока рабочей жидкости в промышленных гидравлических системах. Основная функция данного узла — обеспечение высокого давления до 16 МПа при раздельной производительности по потокам. Оборудование используется в качестве силового элемента гидростанций, насосных групп и приводных систем различного технологического оборудования.
Габаритные размеры и вес
Масса агрегата составляет 42 кг. Габаритные размеры насоса пластинчатого НПл 56-8/16 составляют 450 мм в длину, 320 мм в ширину и 280 мм в высоту. Код ТН ВЭД для таможенного оформления: 8413.50.000. Исполнение соответствует категории размещения 4 по ГОСТ 15150-69, что допускает эксплуатацию в условиях повышенной влажности и запыленности цехов.
| Параметр | Значение |
|---|
| Масса, кг | 42 |
| Длина, мм | 450 |
| Ширина, мм | 320 |
| Высота, мм | 280 |
| Код ТН ВЭД | 8413.50.000 |
Начальник цеха спрашивает инженера: «Почему система работает как часы?» — «Давление всегда в норме, потому что стоит насос пластинчатый НПл 56-8/16. Он даже когда начальство нервничает, не сбоит!»
Основные технические параметры
При выборе гидравлического оборудования критически важны точные технические характеристики. Насос пластинчатый НПл 56-8/16 обеспечивает параметры, необходимые для надежной работы ответственных систем.
| Параметр | Значение |
|---|
| Тип насоса | Пластинчатый, двухпоточный (габарит 2+1) |
| Рабочее давление, макс. | 16 МПа (160 бар) |
| Производительность (расход) | 73 л/мин и 8,9 л/мин по потокам |
| Частота вращения вала | 960, 600, 1500 об/мин |
| Мощность потребляемая | 28 кВт |
| Диапазон рабочих температур | от -20°C до +65°C |
| Тип рабочей среды | Гидравлическое масло (вязкость 32-68 мм²/с) |
| Направление вращения вала | Правое (стандарт), левое (под заказ) |
| Присоединительные размеры | Фланцевое соединение по ГОСТ |
Преимущества и особенности эксплуатации
Выбор насоса пластинчатого НПл 56-8/16 для модернизации или ремонта гидросистемы дает пользователю ряд существенных эксплуатационных выгод.
- Увеличение ресурса работы оборудования. Конструкция и материалы обеспечивают наработку на отказ до 10 000 часов при соблюдении регламента технического обслуживания, что сокращает частоту замен и затраты на ремонт.
- Минимизация простоев. Высокая надежность и стабильность параметров давления в двух независимых потоках позволяют поддерживать непрерывность технологических процессов.
- Удобство интеграции и монтажа. Стандартизированные присоединительные размеры и фланцевое подключение обеспечивают быструю замену вышедших из строя аналогов без серьезных доработок гидросистемы.
- Широкая совместимость. Насос пластинчатый НПл 56-8/16 совместим с типовыми промышленными гидравлическими системами, работающими на минеральных маслах.
- Стабильность давления при переменных нагрузках. Конструкция пластинчатого узла гарантирует минимальные пульсации потока, что важно для прецизионного оборудования.
Принцип работы агрегата
Насос пластинчатый НПл 56-8/16 функционирует по принципу объемного вытеснения. Вращение ротора, размещенного эксцентрично относительно статора, приводит в движение пластины, свободно перемещающиеся в радиальных пазах. При вращении объем полостей между пластинами, ротором и статором изменяется, создавая зону разрежения на стороне всасывания и зону нагнетания на стороне подачи. Двухпоточная конструкция подразумевает наличие двух независимых гидравлических контуров в одном корпусе, что позволяет от одного привода обслуживать две линии с разными требованиями к давлению и расходу.
Температурный режим и ресурс работы
Допустимый диапазон температур эксплуатации насоса пластинчатого НПл 56-8/16 составляет от -20°C до +65°C. Агрегат рассчитан на продолжительную непрерывную работу в условиях циклических нагрузок. Заявленный производителем ресурс в 10 000 часов достижим при соблюдении ключевых условий: использование рабочей жидкости рекомендованной вязкости и чистоты (требуется установка фильтров тонкой очистки масла), соблюдение предельного рабочего давления и своевременное сервисное обслуживание. Наиболее критичными факторами, сокращающими срок службы, являются работа на перегрузе, загрязнение гидравлической жидкости абразивами и несоблюдение температурного режима.
Области применения и типовое оборудование
Благодаря надежности и высоким параметрам, насос пластинчатый НПл 56-8/16 нашел широкое применение в различных отраслях промышленности. Он используется в составе гидравлических станций и насосных групп для питания следующего оборудования:
- Металлообрабатывающие станки: прессы (модели типа ПГ-200, ПГ-300), гидравлические гильотинные ножницы, ковочные молоты.
- Станки с ЧПУ: токарные, фрезерные и шлифовальные станки, где требуется точное перемещение суппортов.
- Оборудование для литья: машины для литья под давлением, вспомогательные гидроцилиндры.
- Специальное оборудование: установки гидроабразивной резки, испытательные стенды, подъемно-транспортная техника.
- Строительная и дорожная техника: отдельные модели могут использоваться в гидросистемах управления.
Использование насоса пластинчатого НПл 56-8/16 в таких системах обеспечивает требуемую мощность и управляемость гидропривода.
Часто заменяемые запчасти и обслуживание
В процессе эксплуатации насоса пластинчатого НПл 56-8/16 наибольшему износу подвержены следующие компоненты:
| Наименование запчасти | Типичная причина износа |
|---|
| Рабочие пластины (лопатки) | Абразивный износ при загрязнении масла, усталость материала. |
| Уплотнительные манжеты и кольца | Потеря эластичности из-за высоких температур, химическая несовместимость с рабочей средой. |
| Подшипниковые узлы | Радиальные нагрузки, недостаточная смазка. |
| Распределительный диск (золотниковая пара) | Износ поверхности из-за трения и загрязнений. |
Регулярная проверка состояния этих узлов и профилактическая замена в составе ремкомплекта — залог долгой и безотказной работы всего агрегата. Рекомендуется проводить диагностику при снижении производительности или появлении повышенного шума.
Типовые ошибки при подборе насоса
Неправильный выбор гидравлического насоса ведет к преждевременному выходу его из строя или некорректной работе всей системы. Избегайте следующих распространенных ошибок:
- Подбор только по присоединительным размерам. Резьба или фланец должны совпадать, но критичнее соответствие по давлению и расходу.
- Игнорирование температурного диапазона. Установка насоса в неотапливаемом помещении или рядом с источниками тепла без учета его рабочих температур может привести к поломке.
- Несоответствие типа рабочей среды. Использование жидкостей на водной основе или масел с неподходящей вязкостью против рекомендаций производителя.
- Пренебрежение требованиями к фильтрации. Отсутствие или нерегулярная замена фильтров гидравлического масла резко снижает ресурс пластин и других прецизионных пар.
Расшифровка условного обозначения
Маркировка НПл 56-8/16 имеет четкую структуру, отражающую основные параметры изделия:
- Н — Насос.
- Пл — Пластинчатого типа.
- 56 — Номинальная объемная подача (расход), выраженная в см³ за один оборот вала.
- 8 — Номинальное рабочее давление, развиваемое первой секцией (потоком), в МПа.
- 16 — Номинальное рабочее давление, развиваемое второй секцией (потоком), в МПа.
Такая система обозначения позволяет техническому специалисту быстро определить ключевые эксплуатационные возможности агрегата.
Габаритные и присоединительные размеры
Для успешного монтажа насоса пластинчатого НПл 56-8/16 необходимо сверять посадочные места и отверстия на фланце с предоставленным чертежом. Внимание следует уделить диаметру и расположению крепежных отверстий, вылету вала, а также размерам входного и выходных портов. Это гарантирует правильную установку и соосность с приводным двигателем, исключая дополнительные нагрузки и вибрации. Специалисты рекомендуют перед заказом провести замеры на месте установки агрегата.
Примеры заказа типовых конфигураций
На практике заказ насоса пластинчатого НПл 56-8/16 может выглядеть следующим образом:
- Базовая поставка. Насос пластинчатый НПл 56-8/16 с правым вращением вала, стандартный комплект документации (паспорт, инструкция). Используется для прямой замены вышедшего из строя аналогичного узла.
- Поставка с левым вращением. Модификация насоса НПл 56-8/16Л с измененным направлением вращения вала. Изготавливается под заказ для специфических компоновок гидросистем.
- Комплексная поставка. Насос пластинчатый НПл 56-8/16 в сборе с монтажным фланцем, прокладками и крепежом. Оптимально для быстрого запуска оборудования после ремонта.
Для оформления заказа достаточно указать необходимую конфигурацию и адрес доставки. Наш инженер поможет уточнить детали.
Часто задаваемые вопросы (FAQ)
Вопрос: По каким ключевым параметрам выбирать модификацию насоса для замены в существующей системе?
Ответ: Основными критериями являются рабочее давление (до 16 МПа для второй секции), производительность (суммарно до 81,9 л/мин), частота вращения вала (стандартно 960 об/мин), тип и размер присоединения (фланец). Обязательно учитывайте тип рабочей среды — гидравлическое масло с вязкостью 32-68 мм²/с.
Вопрос: Каковы стандартные сроки поставки насоса НПл 56-8/16 по России и наличие на складе?
Ответ: Базовая модель с правым вращением часто доступна на складе в Москве. Сроки отгрузки в регионы РФ (Екатеринбург, Новосибирск, Казань и др.) составляют от 3 до 10 дней в зависимости от удаленности. Поставка под заказ (например, с левым вращением) занимает дополнительно 10-14 рабочих дней.
Вопрос: Какие условия эксплуатации являются критическими для данного насоса?
Ответ: Насос пластинчатый НПл 56-8/16 рассчитан на работу в помещении. Критичными являются: длительная работа при температурах ниже -20°C, приводящая к загустению масла; попадание в систему абразивных частиц при отсутствии фильтрации; постоянная работа на предельном давлении 16 МПа, сокращающая ресурс. Для пыльных цехов рекомендуется защитный кожух.
Вопрос: Возможна ли замена насосом НПл 56-8/16 устаревших аналогов, например, 8БГ12-24М?
Ответ: Физическая замена часто возможна, но требует проверки по присоединительным размерам и параметрам. Давление и производительность насоса пластинчатого НПл 56-8/16 должны соответствовать или незначительно превышать характеристики заменяемой модели, чтобы не перегружать двигатель. Для точного подбора аналога рекомендуем предоставить паспортные данные вашего оборудования.
Поставка и гарантия
Оборудование бренда ГИДРАВЛИК поставляется на российский рынок официальным дистрибьютором — компанией ГИДРАВЛИКА. На насос пластинчатый НПл 56-8/16 предоставляется гарантия 24 месяца при соблюдении правил эксплуатации. Мы организуем оперативную доставку в любой регион России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Наши технические специалисты готовы оказать консультацию по подбору, монтажу и обслуживанию гидравлического оборудования. Для расчета стоимости и оформления заказа свяжитесь с нами через сайт https://777-gidra.ru или по телефону.
