Описание и назначение насоса НПл 16-20/16
Насос пластинчатый НПл 16-20/16 представляет собой двухпоточный нерегулируемый гидравлический агрегат, предназначенный для работы в системах с давлением до 16 МПа. Конструкция с двумя независимыми потоками объемом 16 и 20 см³ обеспечивает высокую производительность при минимальных уровнях шума и вибрации, что делает данный насос пластинчатый НПл 16-20/16 идеальным для применений с повышенными требованиями к акустическому комфорту. Основная функция — перекачка минеральных масел в гидросистемах промышленного оборудования, обеспечивая стабильную подачу рабочей среды.
Габаритные размеры, вес и Код ТН ВЭД
Масса агрегата составляет 19 кг. Габаритные размеры: 320 мм в длину, 210 мм в ширину и 245 мм в высоту. Код ТН ВЭД для данной модели: 841360000.
| Параметр | Значение |
|---|
| Длина, мм | 320 |
| Ширина, мм | 210 |
| Высота, мм | 245 |
| Масса, кг | 19 |
Инженер спрашивает у насоса пластинчатого НПл 16-20/16: "Почему ты такой надежный?" Насос отвечает: "Потому что у меня два потока на случай, если один решит отдохнуть!"
Условное обозначение насоса НПл 16-20/16
Маркировка НПл 16-20/16 расшифровывается следующим образом: НПл — насос пластинчатый, 16 — рабочий объем первого потока в см³, 20 — рабочий объем второго потока в см³, 16 — номинальное давление в МПа.
Технические параметры насоса пластинчатого НПл 16-20/16
| Характеристика | Значение |
|---|
| Тип гидронасоса | Пластинчатый двухпоточный |
| Рабочее давление, МПа | 16 |
| Подача (производительность), л/мин | 19.4 - 25.5 |
| Рабочий объем, см³ | 16 (первый поток) / 20 (второй поток) |
| Частота вращения вала, об/мин | 1500 |
| Тип рабочей среды | Минеральные масла, совместимые жидкости |
| Присоединительные размеры | Фланец 160×160 мм, резьба М20×1.5 |
| Масса, кг | 19 |
Преимущества и особенности эксплуатации насоса НПл 16-20/16
Ключевые выгоды от использования насоса пластинчатого НПл 16-20/16:
- Увеличение ресурса гидросистемы: Благодаря двухпоточной конструкции, нагрузка распределяется равномерно, что снижает износ компонентов и продлевает срок службы.
- Стабильность давления: Обеспечивает постоянное давление до 16 МПа, минимизируя колебания в системе и повышая точность работы оборудования.
- Удобство монтажа и обслуживания: Стандартные присоединительные размеры и фланцевое крепление упрощают установку, замену и сервисное обслуживание.
- Совместимость с типовыми гидросистемами: Работает с минеральными маслами и совместим с большинством промышленных гидравлических систем, что упрощает интеграцию.
- Низкий уровень шума: Конструкция пластинчатого насоса обеспечивает тихую работу, что важно для установок в цехах с постоянным присутствием персонала.
Принцип работы двухпоточного пластинчатого насоса
Насос пластинчатый НПл 16-20/16 функционирует на основе вращения ротора с радиально установленными пластинами. Под действием центробежной силы пластины прижимаются к стенкам статора, создавая изолированные камеры. При вращении объем камер увеличивается на стороне всасывания, забирая рабочую жидкость, и уменьшается на стороне нагнетания, обеспечивая подачу под давлением. Два независимых потока позволяют одновременно обслуживать разные контуры гидросистемы с индивидуальными параметрами расхода, что критически важно для сложных систем управления.
Температурный режим и ресурс работы
Эксплуатация насоса пластинчатого НПл 16-20/16 допустима в диапазоне температур от -10°C до +60°C. Рекомендуемая вязкость рабочей жидкости: от 25 до 213 мм²/с. Для обеспечения долговечности необходимо использовать фильтрацию масла с тонкостью не менее 25 мкм. При соблюдении этих условий срок службы насоса превышает 15 000 часов, а гарантийный период составляет 24 месяца. Ресурс работы зависит от качества масла, частоты обслуживания, соблюдения параметров давления и режимов работы (непрерывная, циклическая).
Область применения насоса НПл 16-20/16
Данная модель широко применяется в промышленном оборудовании: гидравлические прессы, станки с ЧПУ, литьевые машины, а также в дорожно-строительной технике, такой как экскаваторы и бульдозеры. Насос пластинчатый НПл 16-20/16 также используется в нефтегазовой отрасли на насосных станциях, в химической промышленности для дозирующих систем и в энергетике на турбинных установках. Двухпоточная схема делает его особенно полезным в системах, где требуется раздельное управление различными механизмами, например, в гидростанциях и насосных группах.
Запасные части и ремонт
Наиболее часто заменяемыми элементами в насосе пластинчатом НПл 16-20/16 являются уплотнительные манжеты, пластины (лопатки) и пружины. Эти детали подвержены износу при длительной работе под высоким давлением или при использовании загрязненного масла. Рекомендуется иметь ремкомплект для своевременного обслуживания. Состав типового ремкомплекта включает уплотнения, пластины, пружины и прокладки, что позволяет восстановить работоспособность насоса без замены всего агрегата.
Типичные ошибки при подборе гидронасоса
При выборе насоса пластинчатого НПл 16-20/16 следует избегать следующих ошибок:
- Выбор только по присоединительным размерам без учета требуемого давления и расхода.
- Игнорирование температурного диапазона, особенно при работе в условиях мороза или высокой температуры.
- Использование рабочей среды, не соответствующей рекомендациям (например, жидкости с неподходящей вязкостью).
- Неучет совместимости с существующей гидросистемой, включая тип управления и фильтрации.
Габаритные и присоединительные размеры
Ниже представлены изображения с точными размерами насоса пластинчатого НПл 16-20/16.

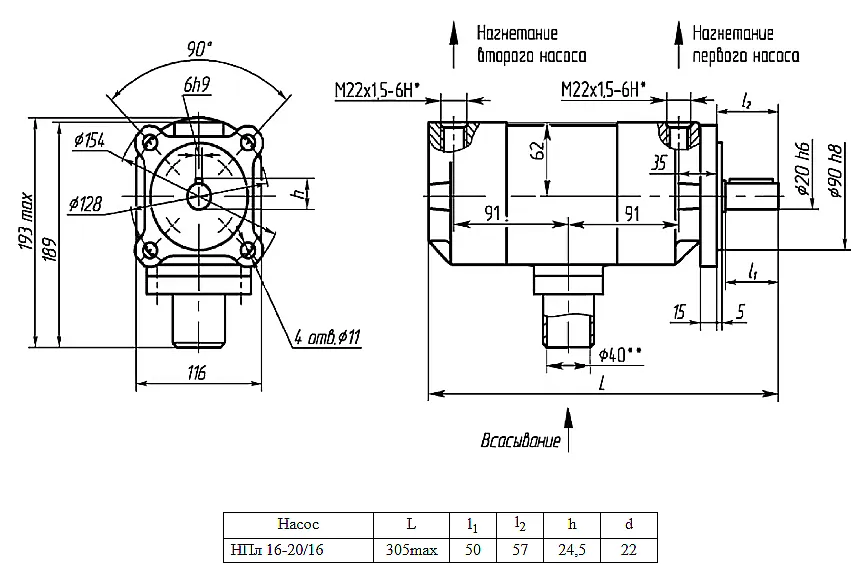

Чертеж габаритных размеров насоса НПл 16-20/16, вид спереди и сбоку.
Присоединительные размеры насоса НПл 16-20/16, фланец и резьбовые подключения.
При монтаже обратите внимание на диаметр вала (28 мм), размеры фланца (160×160 мм) и резьбу присоединительных патрубков (М20×1,5). Эти параметры необходимы для проверки совместимости с установленным оборудованием.
Примеры заказа насоса НПл 16-20/16
Для оформления заказа укажите одну из следующих модификаций:
- Насос пластинчатый НПл 16-20/16, исполнение стандартное (артикул: ГИДР-НПл16-20-16-С).
- Насос пластинчатый НПл 16-20/16, исполнение с усиленными уплотнениями для агрессивных сред (артикул: ГИДР-НПл16-20-16-У).
- Насос пластинчатый НПл 16-20/16 в сборе с электродвигателем 1500 об/мин (артикул: ГИДР-НПл16-20-16-Э).
Срок поставки со склада в Москве — от 1 до 3 рабочих дней. Для заказа используйте форму на сайте.
Часто задаваемые вопросы (FAQ)
Как выбрать нужную модификацию насоса по давлению, расходу и типу подключения?
Для выбора модификации насоса пластинчатого НПл 16-20/16 необходимо определить требования вашей гидросистемы: максимальное давление (до 16 МПа), требуемый расход (19.4-25.5 л/мин) и тип подключения (фланец 160×160 мм, резьба М20×1,5). При необходимости работы с другими параметрами обратитесь к специалистам ГИДРАВЛИКА для подбора аналога.
Какие сроки поставки и доставки по России и СНГ, наличие на складе?
Насос пластинчатый НПл 16-20/16 обычно имеется в наличии на складе в Москве. Доставка по России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.) занимает 2-7 дней. В страны СНГ (Казахстан, Беларусь, Армения) — от 5 до 14 дней в зависимости от региона.
Каковы условия эксплуатации насоса НПл 16-20/16 в сложных условиях?
Насос пластинчатый НПл 16-20/16 рассчитан на работу в диапазоне температур от -10°C до +60°C. Для эксплуатации в морозных условиях рекомендуется предварительный подогрев масла. При работе в пыльных помещениях необходима регулярная замена фильтров. Качество масла должно соответствовать вязкости 25-213 мм²/с и тонкости фильтрации не менее 25 мкм.
Совместим ли насос НПл 16-20/16 с существующим оборудованием и можно ли подобрать аналог?
Да, насос пластинчатый НПл 16-20/16 совместим с большинством промышленных гидравлических систем. Прямыми аналогами являются Vickers PVQ20 и Rexroth PV7, однако модель от ГИДРАВЛИК адаптирована для условий РФ и имеет более выгодную цену. При замене аналога учитывайте присоединительные размеры и параметры работы.
