Описание и назначение
Насос пластинчатый НПл 16-16/16 – это двухпоточный гидравлический насос нерегулируемого исполнения, предназначенный для работы в стационарных и передвижных гидроприводах. Основная функция агрегата – преобразование механической энергии вращения вала в энергию потока рабочей жидкости под давлением до 16 МПа. Данный насос пластинчатый НПл 16-16/16 служит базовым элементом для создания насосных групп и гидростанций, отличаясь надежностью и стабильной производительностью.
Основные параметры и код ТН ВЭД
Масса насоса в стандартном исполнении составляет 19 кг. Габаритные размеры в длину, ширину и высоту – 320×280×210 мм. Поставка включает переходную плиту и комплект уплотнительных элементов для монтажа. Код ТН ВЭД, под который классифицируется оборудование, – 8413.50.000 0. Изделие соответствует требованиям ГОСТ Р 54861-2011 и техрегламента ТР ТС 010/2011.
| Параметр | Значение |
|---|
| Масса, кг | 19 |
| Длина, мм | 320 |
| Ширина, мм | 280 |
| Высота, мм | 210 |
| Код ТН ВЭД | 8413.50.000 0 |
— Почему у пластинчатого насоса НПл 16-16/16 никогда не бывает проблем в коллективе?
— Потому что у него два потока, и он всегда работает слаженно!
Технические характеристики
| Параметр | Значение |
|---|
| Номинальное рабочее давление, МПа | 16 |
| Подача (производительность), л/мин | 19,4 - 19,4 |
| Рабочий объем, см³ (на один поток) | 16 |
| Частота вращения, об/мин | 1500 |
| Тип рабочей среды | Минеральные, синтетические и водно-гликолевые масла |
| Требуемая тонкость фильтрации, мкм | 25 |
| Уровень шума, дБ, не более | 78 |
Преимущества и особенности эксплуатации
Ключевые выгоды от внедрения данной модели в состав гидросистемы:
1. Высокая стабильность давления. Конструкция роторно-пластинчатого механизма обеспечивает плавную, практически пульсационную подачу, что положительно сказывается на ресурсе всей системы и точности работы исполнительных механизмов.
2. Увеличенный ресурс работы. Использование износостойких композитов для пластин и покрытий внутренних поверхностей корпуса позволяет длительно эксплуатировать данный насос пластинчатый НПл 16-16/16 даже в условиях высокой цикличности нагрузки.
3. Двухпоточная архитектура. Возможность одновременного питания двух независимых гидравлических контуров от одного привода существенно упрощает компоновку гидростанции, снижая затраты на оборудование и его обслуживание.
4. Универсальность и совместимость. Агрегат адаптирован к работе с широким спектром рабочих жидкостей и совместим с типовыми интерфейсами подключения, распространенными на рынке промышленной гидравлики в России.
5. Простота сервисного обслуживания. Модульная конструкция и доступность ремкомплектов позволяют выполнять восстановление работоспособности на месте эксплуатации с минимальным временем простоя оборудования.
Принцип работы в составе гидросистемы
Вал насоса пластинчатого НПл 16-16/16 приводится во вращение электродвигателем или ДВС. Ротор с установленными в радиальных пазах пластинами вращается внутри статора эллиптической формы. Под действием центробежной силы пластины прижимаются к внутренней поверхности статора, создавая изолированные рабочие камеры. В зоне увеличения объема камеры происходит всасывание рабочей жидкости из линии всаса. При дальнейшем вращении объем камеры уменьшается, и масло вытесняется в напорную магистраль. Двухпоточность реализована за счет специальной конструкции распределителя, разделяющего потоки на два независимых канала нагнетания.
Температурный режим работы и факторы, влияющие на ресурс
Рекомендуемый диапазон температур рабочей среды для данного насоса составляет от -10°С до +60°С. Допускается работа при более низких стартовых температурах при условии использования масел соответствующей вязкости и применения систем предварительного подогрева. Ресурс агрегата, заявленный в 5000 моточасов, достигается при соблюдении ряда условий: поддержание вязкости масла в пределах 25-213 мм²/с, обеспечение чистоты рабочей жидкости (фильтрация 25 мкм), отсутствие кавитации и гидроударов. Для увеличения срока службы критически важно соблюдать регламентные интервалы сервисного обслуживания, в первую очередь – контроль состояния фильтров и уплотнений.
Область применения
Данная модель гидронасоса применяется в различных отраслях промышленности. Чаще всего насос пластинчатый НПл 16-16/16 можно встретить в составе следующего оборудования:
Металлообработка: гидравлические приводы прессов, гильотинных ножниц, гидрокопировальных и координатно-расточных станков.
Производство полимеров: литьевые машины, термопластавтоматы, экструдеры.
Деревообработка: кромкооблицовочные и форматно-раскроечные станки, прессы для склеивания.
Строительство и спецтехника: гидроприводы манипуляторов, подъемников, стабилизаторов, систем управления бетоновозами.
Нефтегазовый сектор: управление задвижками и шиберами, испытательные стенды, системы дозирования реагентов.
Благодаря сбалансированной конструкции он эффективно работает как в составе стационарных гидростанций на заводе, так и на мобильной технике.
Запасные части и ремкомплекты
Наиболее подвержены износу в процессе эксплуатации уплотнительные элементы и рабочие пластины. Типовой ремкомплект для насоса пластинчатого НПл 16-16/16 включает:
| Наименование запчасти | Причина и условия износа |
|---|
| Комплект торцевых уплотнений вала | Износ из-за высоких оборотов и загрязнения масла твердыми частицами. |
| Комплект пластин (лопаток) ротора | Естественный износ от трения о поверхность статора. Ускоряется при работе на низкокачественной жидкости. |
| Уплотнительные кольца распределителя | Потеря эластичности и разрушение под воздействием высокого давления и температурных перепадов. |
| Подшипниковый узел | Радиальные нагрузки, попадание влаги и абразива в смазку. |
Использование оригинальных комплектующих от бренда ГИДРАВЛИК гарантирует восстановление первоначальных рабочих параметров.
Типичные ошибки при подборе
1. Выбор только по присоединительным размерам. Помимо резьбы, необходимо проверять соответствие рабочего давления и требуемой производительности, чтобы не допустить перегрузки насоса или недостатка расхода в системе.
2. Игнорирование требований к рабочей среде. Применение жидкостей, не соответствующих вязкостному диапазону или химически агрессивных, приводит к ускоренному износу пластин и коррозии внутренних полостей.
3. Неучет температурного режима эксплуатации. Работа при температурах ниже -10°С без специальных масел и подогрева вызывает загустевание жидкости, рост пускового момента, кавитацию и повреждение пластин.
4. Пренебрежение системой фильтрации. Установка насоса в систему без фильтра тонкой очистки или с фильтром грубее 25 мкм резко сокращает его ресурс.
Условное обозначение и примеры заказа
Маркировка модели НПл 16-16/16 расшифровывается следующим образом:
НПл – Насос Пластинчатый.
16 – Рабочий объем первого потока, см³.
16 – Рабочий объем второго потока, см³.
16 – Номинальное давление, МПа.
При оформлении заказа уточняйте полное обозначение, включая исполнение. Примеры:
• НПл 16-16/16-ГИДРАВЛИК-Исполнение-01 – базовая модель с увеличенным ресурсом подшипников.
• НПл 16-16/16-ГИДРАВЛИК-Исполнение-02 – модель с деталями корпуса из нержавеющей стали для агрессивных сред.
• НПл 16-16/16-ГИДРАВЛИК-Исполнение-03 – комплектная поставка с фильтром тонкой очистки на 25 мкм.
Габаритные и присоединительные размеры
Перед монтажом насоса пластинчатого НПл 16-16/16 необходимо сверить посадочные и присоединительные размеры с документацией на агрегат, в составе которого он будет работать. Это гарантирует корректное совмещение валов, отсутствие перекосов и правильное подключение гидролиний.

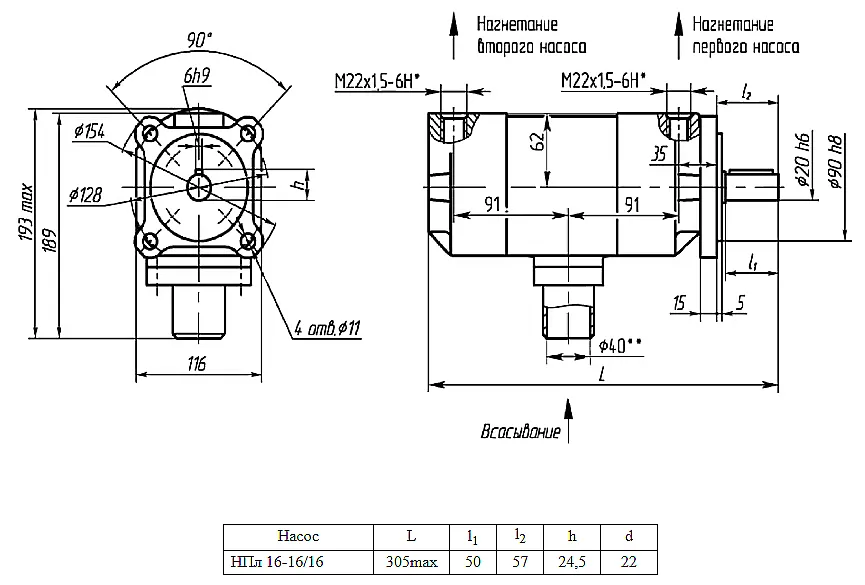

Рис. 1 – Общий вид и основные габариты насоса НПл 16-16/16.
Рис. 2 – Схема присоединения гидравлических линий и крепежных отверстий.
