Описание и назначение

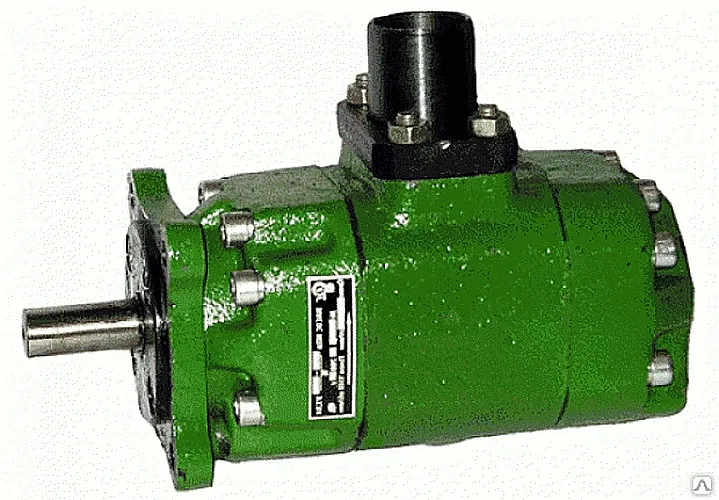

Насос пластинчатый НПл 8-20/16 – это нерегулируемый гидравлический агрегат, предназначенный для эксплуатации в составе стационарных и мобильных гидросистем промышленного оборудования. Его основная функция – стабильная подача рабочей жидкости (минеральных масел) под давлением до 16 МПа, обеспечивающая работу исполнительных механизмов. Конструкция насоса пластинчатого НПл 8-20/16 позволяет одновременно обслуживать две независимые гидравлические магистрали с различными требованиями к подаче, что значительно расширяет сферу его применения.
Вес, габаритные размеры и Код ТН ВЭД
Масса агрегата – 19 кг. Типовые габариты соответствуют стандартам для двухпоточных пластинчатых насосов, что упрощает его монтаж на серийно выпускаемое оборудование. Насос пластинчатый НПл 8-20/16 поставляется с присоединительным фланцем, выполненным в соответствии с ГОСТ 12815-80, что обеспечивает удобное подключение к трубопроводам. При международной транспортировке товар проходит по Код ТН ВЭД 8413509000.
| Параметр | Значение для насоса НПл 8-20/16 |
|---|
| Длина, мм | 320 |
| Ширина, мм | 210 |
| Высота, мм | 240 |
| Масса, кг | 19 |
Собрались инженеры в гараже, не могут стартер крутнуть. Один говорит: «Вот если бы у нас под рукой был насос пластинчатый НПл 8-20/16, создал бы давление, так движок бы завелся!». Другой отвечает: «Да, только масло забыли залить…». Тонкости гидравлики всегда на первом месте!
Технические характеристики
| Параметр | Значение |
|---|
| Рабочее давление, номинальное, МПа | 16 |
| Суммарная производительность, л/мин | от 8,9 до 25,5 |
| Рабочий объем первого потока, см³ | 8 |
| Рабочий объем второго потока, см³ | 20 |
| Частота вращения вала, об/мин | 1500 |
| Тип рабочей среды | Минеральные и синтетические гидравлические масла |
| Присоединительные размеры | Фланец по ГОСТ 12815-80 |
Преимущества и особенности эксплуатации
Ключевые выгоды от использования насоса НПл 8-20/16:
Минимизация простоев. Надежная конструкция на базе износостойких компонентов обеспечивает высокий ресурс работы, сокращая время на внеплановое обслуживание.Стабильность рабочих параметров. Агрегат поддерживает заданное давление в системе даже при переменной нагрузке, обеспечивая точность работы исполнительных механизмов.Широкий диапазон совместимости. Благодаря стандартным присоединительным размерам, насос пластинчатый НПл 8-20/16 легко интегрируется в существующие гидравлические контуры.Эффективное использование пространства. Компактные габариты и продуманная компоновка делают агрегат оптимальным для монтажа в условиях ограниченного свободного места.Пригодность для эксплуатации в различных условиях. Узлы насоса пластинчатого НПл 8-20/16 сохраняют работоспособность в условиях вибрации и запыленности, характерных для промышленных объектов.Принцип работы в гидравлической системе
Рабочий цикл насоса пластинчатого НПл 8-20/16 основан на вращении эксцентрично расположенного ротора с радиально подвижными пластинами. Центробежная сила прижимает пластины к внутренней поверхности статора, формируя герметичные рабочие камеры переменного объема. В зоне всасывания объем камеры увеличивается, создавая разрежение, которое заполняется рабочей жидкостью из гидробака. При дальнейшем движении ротора объем камеры уменьшается, что приводит к вытеснению жидкости в напорную магистраль под давлением.
Температурный режим работы и ресурс
Насос пластинчатый НПл 8-20/16 рассчитан на работу в диапазоне температур окружающей среды от -10 °C до +60 °C. Ключевым требованием к рабочей жидкости является кинематическая вязкость в пределах 25–213 мм²/с при номинальном давлении 16 МПа. Ресурс агрегата при непрерывной наработке превышает 5000 часов. Для обеспечения заявленного срока службы (до 8 лет) критически важна качественная фильтрация масла с тонкостью очистки не ниже 25 мкм и проведение регулярных сервисных проверок.
Область применения и типы оборудования
Данный насос пластинчатый НПл 8-20/16 находит применение в широком спектре промышленного и мобильного оборудования. Его используют для оснащения гидростанций, насосных групп, систем центральной смазки и подачи охлаждающей жидкости. Типичное применение включает:
• Металлообрабатывающие станки (токарные, фрезерные, шлифовальные).
• Прессовое и ковочное оборудование.
• Подъемные механизмы и крановые установки.
• Гидравлические системы строительной и сельскохозяйственной техники (тракторов, комбайнов).
• Оборудование для нефтегазовой отрасли.
Условное обозначение и состав типового заказа
Маркировка НПл 8-20/16 содержит всю необходимую информацию для подбора. Расшифровка: НПл – Насос Пластинчатый, 8 – рабочий объем первой секции (см³), 20 – рабочий объем второй секции (см³), 16 – номинальное рабочее давление (МПа).
Примеры корректного оформления заказа:
1. Насос пластинчатый НПл 8-20/16, фланец ГОСТ – базовая комплектация, рабочее давление 16 МПа.
2. Гидронасос НПл 8-20/16 ГИДРАВЛИК с ремкомплектом – поставка с запасными уплотнениями для сокращения времени на будущее обслуживание.
3. Насос двухпоточный пластинчатый 8/20 – акцент на конструктивной особенности для специалистов.
Габаритные и присоединительные размеры

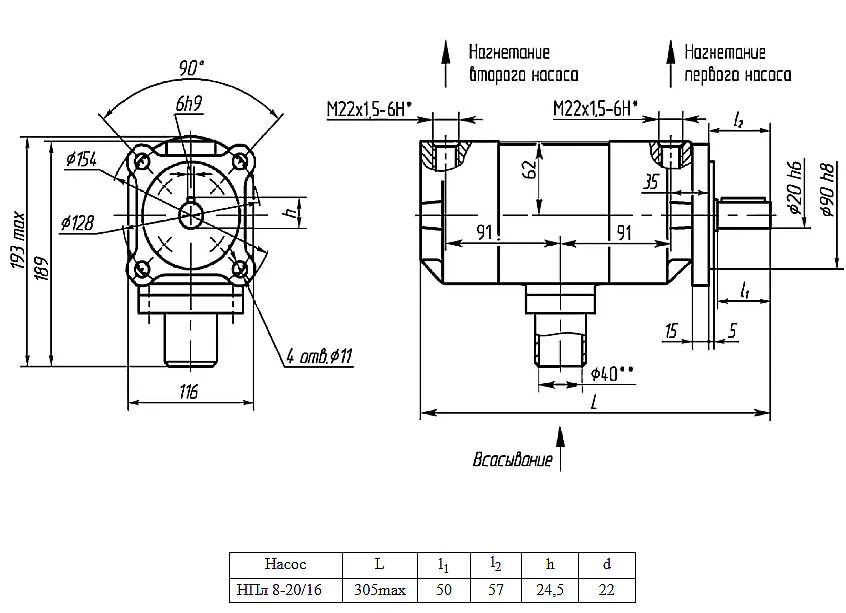

Чертеж насоса пластинчатого НПл 8-20/16 с указанием габаритных размеров для проверки места установки.
Схема подключения с присоединительными размерами фланца обеспечивает точность монтажа на гидростанцию или раму оборудования.
Состав ремкомплекта и часто заменяемые компоненты
Для поддержания работоспособности насоса пластинчатого НПл 8-20/16 рекомендуется иметь в наличии ключевые сменные элементы.
| Наименование компонента | Причина износа и условия замены |
|---|
| Комплект пластин (лопаток) | Естественный износ кромок при контакте со статором, особенно при работе с загрязненным маслом или недостаточной смазке. |
| Уплотнительные манжеты вала | Потеря эластичности от высоких температур или химического воздействия масла, приводящая к утечкам. |
| Уплотнения боковых крышек | Износ под действием давления и вибрации, нарушение герметичности рабочей камеры. |
| Пружины пластин | Усталость металла после длительной циклической нагрузки, потеря усилия прижима. |
Типичные ошибки при подборе и монтаже
Чтобы избежать преждевременного выхода из строя насоса пластинчатого НПл 8-20/16, следует учитывать следующие моменты:
1. Несоответствие давления. Использование в контурах, где требуемое давление превышает номинальные 16 МПа, приведет к перегрузке и поломке.
2. Игнорирование температуры масла. Эксплуатация при температуре жидкости ниже -10 °C или выше +60 °C вызывает изменения вязкости и ускоренный износ деталей.
3. Пренебрежение фильтрацией. Установка фильтров с тонкостью очистки более 25 мкм резко сокращает ресурс пластин и подшипников.
4. Неправильное направление вращения. При некорректном подключении привода насос пластинчатый НПл 8-20/16 не создаст требуемого давления и может быть поврежден.
Часто задаваемые вопросы (FAQ)
Вопрос: Как правильно выбрать модификацию насоса по давлению и производительности для замены вышедшего из строя?
Ответ: Ключевые параметры – номинальное давление (до 16 МПа) и суммарная подача (до 25.5 л/мин). Сравните эти значения с характеристиками штатного насоса. Также проверьте тип рабочей среды: для НПл 8-20/16 допускаются минеральные и синтетические гидравлические масла с вязкостью 25–213 мм²/с.
Вопрос: Какие сроки поставки насоса пластинчатого НПл 8-20/16 по России и странам СНГ?
Ответ: Для большинства регионов РФ (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) срок доставки составляет от 3 до 7 рабочих дней. В удаленные регионы и страны СНГ поставка осуществляется за 7–14 дней в зависимости от логистики. Наличие на складе и точный срок уточняйте при формировании заявки.
Вопрос: Каковы условия эксплуатации насоса? Возможна ли работа на открытом воздухе в условиях мороза или высокой запыленности?
Ответ: Агрегат рассчитан на работу в диапазоне температур от -10 °C до +60 °C. Работа в условиях мороза возможна только после предварительного подогрева масла до рекомендуемой вязкости. Для защиты от пыли необходимо обеспечить чистоту гидравлической жидкости через качественную фильтрацию и герметичность бака.
Вопрос: Совместим ли насос НПл 8-20/16 с импортными гидравлическими системами? Можно ли подобрать его как аналог?
Ответ: Да, благодаря стандартизированным фланцевым присоединениям по ГОСТ, насос пластинчатый НПл 8-20/16 часто используется в качестве функционального аналога импортным моделям. Для точного подбора просим предоставить каталоги, чертежи или технические параметры заменяемого узла. Наши инженеры проведут анализ и подтвердят совместимость.
